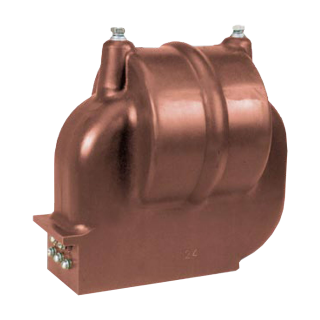

ОЛСП-1,25 трансформаторы силовые с предохранителем

Скачать PDF

Тип трансформатора: Силовой

Номинальная мощность: 1,25 кВА

Класс напряжения: 6 кВ, 10 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы ОЛСП-1,25 представляют собой однофазные двухобмоточные силовые устройства для преобразования напряжения и питания цепей собственных нужд пунктов секционирования и автоматического включения резерва (АВР) электрических сетей 6 и 10 кВ. Номинальная мощность резистора, входящего в состав защитного предохранительного устройства трансформаторов ОЛСП-1,25, составляет 0,25 Вт.

Особенности ОЛСП-1,25:

  • Трансформаторы ОЛСП-1,25 являются комплектующими приборами, устанавливающимися в комплектные распределительные устройства (КРУ) и токопроводы.
  • Рабочее положение - любое.
  • ОЛСП-1,25 имеют литую изоляцию.
  • В конструкции трансформаторов предусмотрено встроенное защитное предохранительное устройство.

Конструкция ОЛСП-1,25

Трансформаторы ОЛСП-1,25 представляют собой литой блок, в котором залиты обмотки и магнитопровод. Магнитопровод стержневого типа, намотанный из холоднокатаной электротехнической стали, разрезной. Обмотки расположены на магнитопроводе концентрически. Поверх первичной обмотки расположен экран, повышающий электрическую прочность трансформаторов при воздействии на них грозовых импульсов напряжения. Обмотки и магнитопровод залиты компаундом на основе эпоксидной смолы, что обеспечивает изоляцию, защищает обмотки и магнитопровод от проникновения влаги и от механических повреждений.

Технические характеристики

Наибольшее рабочее напряжение 7,2 кВ, 12 кВ
Напряжение первичной обмотки 6,3 кВ, 6,6 кВ, 10,5 кВ, 11 кВ
Напряжение вторичной обмотки 100 В, 209 В, 220 В, 231 В
Номинальная частота 50 Гц, 60 Гц
Схема и группа соединения обмоток 1/1-0
Климатическое исполнение (диапазон рабочих температур) и категория размещения Т2, У2
Вес 33 кг

Структура обозначения, пример заказа

ОЛСП
1,25
10,5
У2

Климатическое исполнение: У2 или Т2

Напряжение первичной обмотки, кВ

Номинальная мощность

Тип трансформатора

Варианты исполнений

Параметры

Значения

ОЛСП-1,25/6

ОЛСП-1,25/10

Класс напряжения, кВ

6

10

Наибольшее рабочее напряжение, кВ

7,2

12

Номинальное напряжение первичной обмотки, кВ

6,3; 6,6

10,5; 11

Номинальное напряжение вторичной обмотки, В:
а1 - х
а2 - х
а3 - х
а4 - х


100
209
220
231

Номинальная мощность для номинальных напряжений 100 и 220 В, ВА

1250

Испытательное напряжение, кВ:
одноминутное промышленной частоты
грозового импульса полного
грозового импульса срезанного


25
60
70


35
75
90

Сопротивление резистора в составе предохранительного защитного устройства, Ом

6

13

Номинальная мощность резистора, Вт

0,25

Примечания:
При кратковременном, в течение 10 мин, подключении к отпайке (х-а3) нагрузки 2000 В⋅А при cos ϕ = 0,8 - 1, напряжение на выводе должно быть не менее 180 В.
Допускается также перегрузка до 30% номинальной мощности в течение 2-х часов.
Возможно изготовление трансформаторов ОЛСП-1,25 с другими сочетаниями напряжений.

Стандартный комплект поставки

  • Трансформатор силовой ОЛСП-1,25.
  • Паспорт.

Чертеж

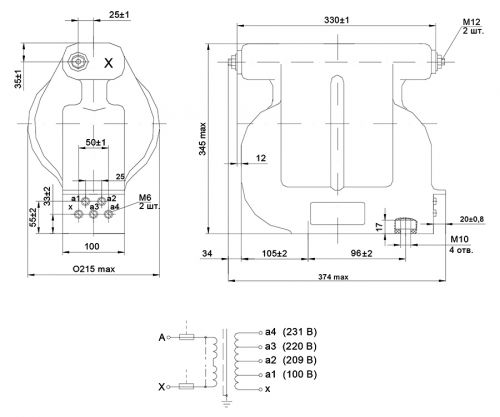

олсп-1,25 габаритные размеры

Скачать документацию

ОЛСП трансформаторы силовые с предохранителем. Руководство по эксплуатации.
