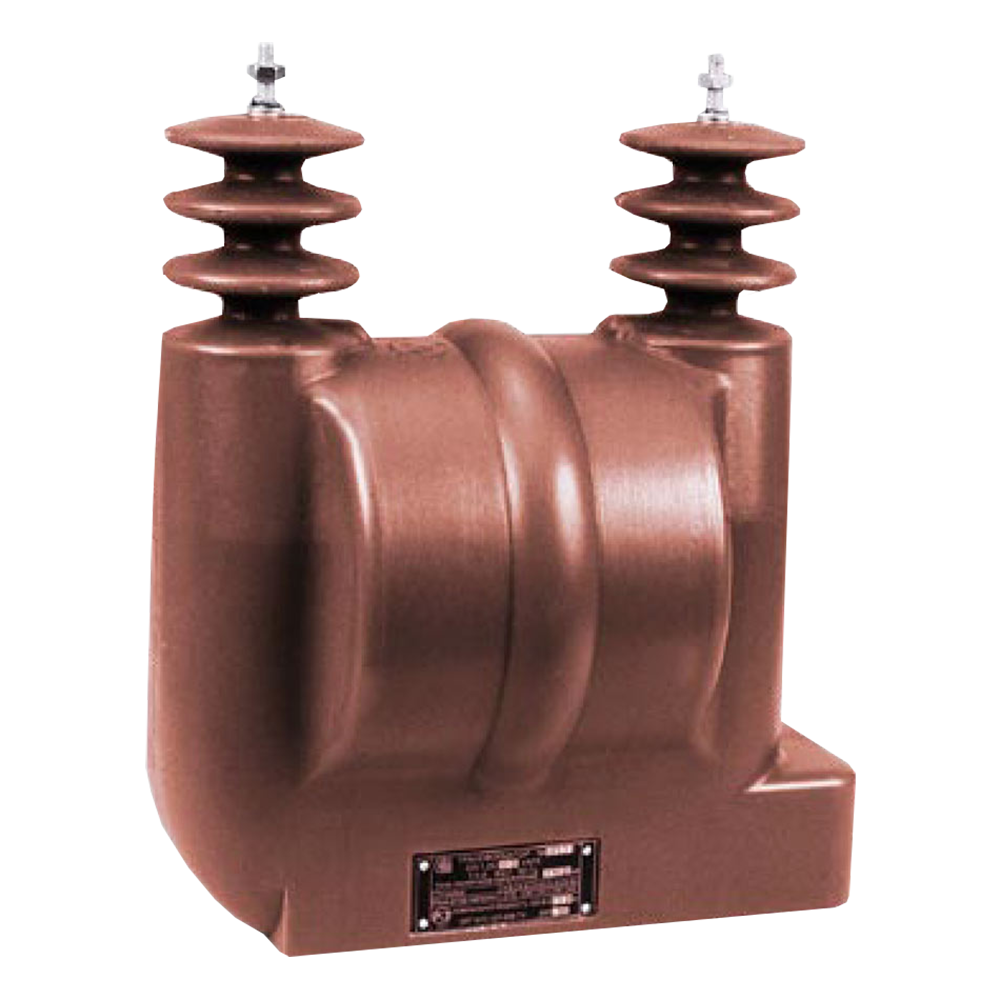

ОЛ-0,63 трансформаторы силовые

Скачать PDF

Тип трансформатора: Силовой

Номинальная мощность: 0,63 кВА

Класс напряжения: 6 кВ, 10 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы силовые ОЛ-0,63 предназначены для обеспечения питания цепей автоблокировки от воздушных линий СЦБ и продольного электроснабжения железных дорог. Длина пути утечки III по ГОСТ 9920-89.

Допускается параллельная работа силовых трансформаторов ОЛ-0,63 с одинаковым номинальным напряжением первичной обмотки и одинаковым значением номинальной мощности. Рабочее положение – вертикальное.

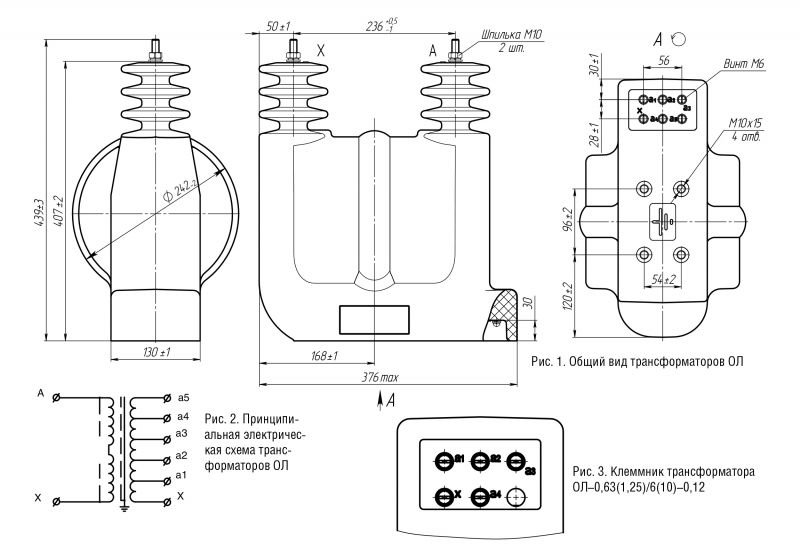

Габаритные чертежи

Технические характеристики

Наибольшее рабочее напряжение 7,2 кВ, 12 кВ
Напряжение первичной обмотки 6,3 кВ, 10,5 кВ
Напряжение вторичной обмотки 120 В, 209 В, 218 В, 220 В, 224 В, 230 В, 231 В, 236 В, 242 В
Номинальная частота 50 Гц, 60 Гц
Ток холостого хода 35%
Потери холостого хода 50 Вт
Напряжение короткого замыкания 4,5%
Потери короткого замыкания 55 Вт
Схема и группа соединения обмоток 1/1-0
Климатическое исполнение (диапазон рабочих температур) и категория размещения Т1, УХЛ1
Вес 40...42 кг

Варианты исполнений

Наименование параметра

Значение для типов

0,63/6/0,12

0,63/6

0,63/10/0,12

0,63/10

Класс напряжения, кВ

6

10

Наибольшее рабочее напряжение, кВ

7,2

12

Номинальное напряжение первичной обмотки, кВ

6,3

10,5

Номинальное напряжение вторичной обмотки, В

х - а1

х - а2

х - а3

х - а4

х - а5

120

209

220

231

-

218

224

230

236

242

120

209

220

231

-

218

224

230

236

242

Испытательное напряжение, кВ:
одноминутное промышленной частоты
грозового импульса полного
грозового импульса срезанного

25
60
70

35
75
90

Стандартный комплект поставки

  • Трансформатор ОЛ-0,63.
  • Руководство по эксплуатации.
  • Паспорт.
