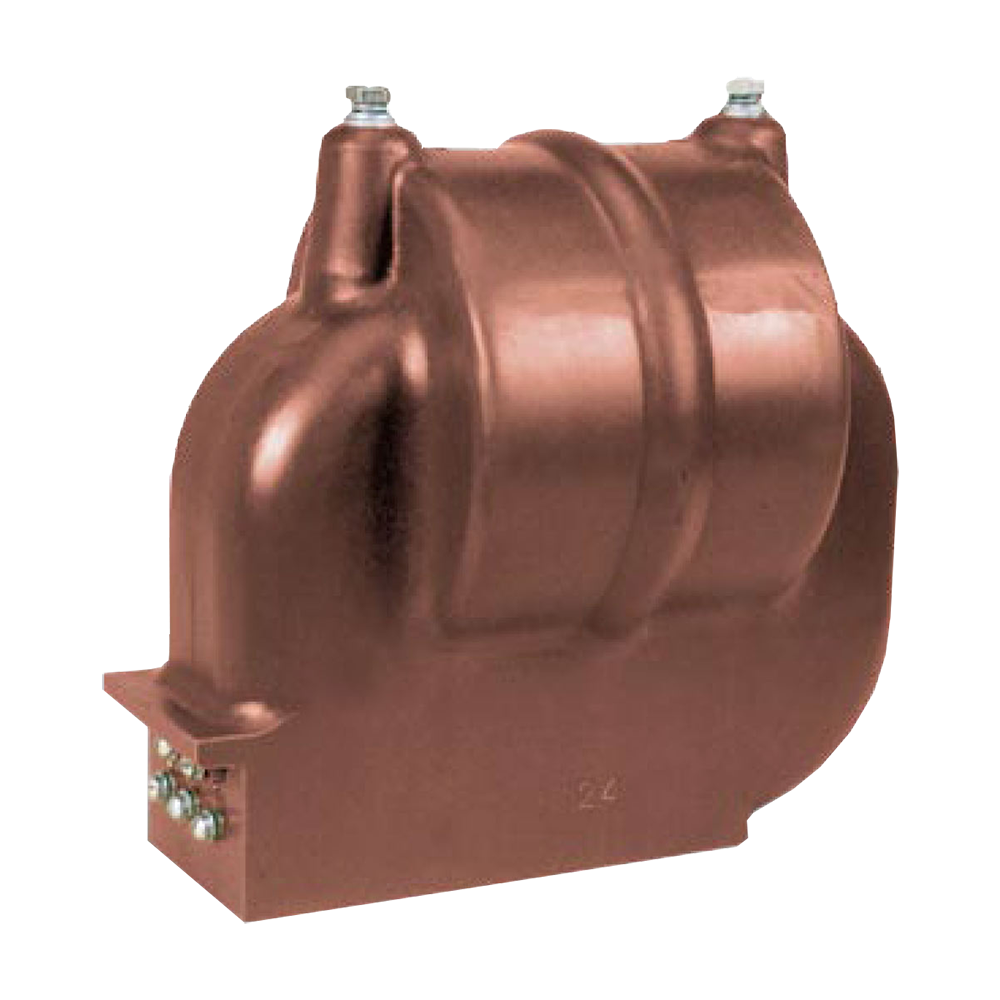

ОЛСП-0,63 трансформаторы силовые с предохранителем

Скачать PDF

Тип трансформатора: Силовой

Номинальная мощность: 0,63 кВА

Класс напряжения: 6 кВ, 10 кВ

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы ОЛСП-0,63 с предохранителем предназначены для питания цепей собственных нужд пунктов секционирования и автоматического включения резерва (АВР) электрических сетей 6 и 10 кВ. Являются комплектующими изделиями и предназначены для применения в комплектных распределительных устройствах.

Силовые трансформаторы ОЛСП-0,63 предназначены для установки в комплектные распределительные устройства (КРУ), токопроводы и служат для питания цепей измерения, защиты автоматики, сигнализации и управления в электрических установках переменного тока частоты 50 или 60 Гц.

Трансформаторы ОЛСП-0,63 с предохранителем изготавливаются в климатическом исполнении "У" или "Т" категории размещения 2 по ГОСТ 15150. Рабочее положение - любое.

Технические характеристики

Наибольшее рабочее напряжение 7,2 кВ, 12 кВ
Напряжение первичной обмотки 6,3 кВ, 6,6 кВ, 10,5 кВ, 11 кВ
Напряжение вторичной обмотки 100 В, 209 В, 220 В, 231 В
Номинальная частота 50 Гц, 60 Гц
Схема и группа соединения обмоток 1/1-0
Климатическое исполнение (диапазон рабочих температур) и категория размещения Т2, У2
Вес 33 кг

Варианты исполнений

Наименование параметра

Норма

ОЛСП-0,63/6

ОЛСП-0 ,63/10

Класс напряжения, кВ

6

10

Наибольшее рабочее напряжение, кВ

7,2

12

Номинальное напряжение первичной обмотки, кВ

6,3; 6,6

10,5; 11

Номинальное напряжение вторичной обмотки*, В:
а1 - х
а2 - х
а3 - х
а4 - х


100
209
220
231

Номинальная мощность для номинальных напряжений 100 и 220 В, В.А

630

Испытательное напряжение, кВ:
одноминутное промышленной частоты
грозового импульса полного
грозового импульса срезанного


25
60
70


35
75
90

Сопротивление резистора в составе предохранительного защитного устройства, Ом

18

36/18

Номинальная мощность резистора, Вт

0,25

0,25/0,125
