ТЛС трансформаторы силовые с литой изоляцией

Скачать PDF

Тип трансформатора: Силовой

Номинальная мощность: 10,0 кВА, 16,0 кВА, 25,0 кВА, 40,0 кВА, 63,0 кВА, 100,0 кВА, 160,0 кВА, 250,0 кВА, 400,0 кВА, 630,0 кВА, 1000,0 кВА, 1250,0 кВА, 1600,0 кВА, 2000,0 кВА, 2500,0 кВА, 3150,0 кВА

Класс напряжения: 6 кВ, 10 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы силовые с литой изоляцией ТЛС предназначены для электроэнергетики, поставок на атомные станции (АС). Используются для эксплуатации в электроустановках, подвергающихся воздействию грозовых перенапряжений при обычных мерах грозозащиты. Трансформаторы имеют нормальную изоляцию уровня "б" по ГОСТ 1516.3 класса нагревостойкости по ГОСТ 8865.

Силовые трансформаторы ТЛС с литой изоляцией изготавливаются по ТУ 16-2006 ОГГ.670.121.044 ТУ в классе напряжения 6 и 10 кВ, мощностью от 10 до 2500 кВА. Особенность трансформаторов серии заключается в конструктивном исполнении - применение литой изоляции позволяет обеспечить высокий уровень пожаробезопасности. Класс воспламеняемости FH (ПГ) I по ГОСТ 28779.

Обмотки литых трансформаторов ТЛС обладают высокой механической прочностью и устойчивы к воздействию токов короткого замыкания. Литая изоляция обмоток пыле и влагонепроницаемая, что исключает процесс сушки перед вводом в эксплуатацию, в отличие от трансформаторов с воздушно барьерной изоляцией. Силовые трансформаторы с литой изоляцией и естественным воздушным охлаждением используются обычно на узких отраслевых предприятиях, для питания населенных пунктов, в том числе, в широтах с непостоянным климатом.

Нижнее значение температурных показателей при транспортировании, хранении и эксплуатации трансформатора составляет -60ºС. Для усиления механической прочности каждый слой обмотки армируется стеклосеткой. Климатическое исполнение трансформаторов - УХЛ1, УХЛ2.

В обязательную комплектацию трансформаторов ТЛС мощностью от 250 кВА и более входят датчики температуры. По требованию заказчика трансформатор может поставляться с комплектом вентиляторов, блоком контроля температуры и управления вентиляцией.

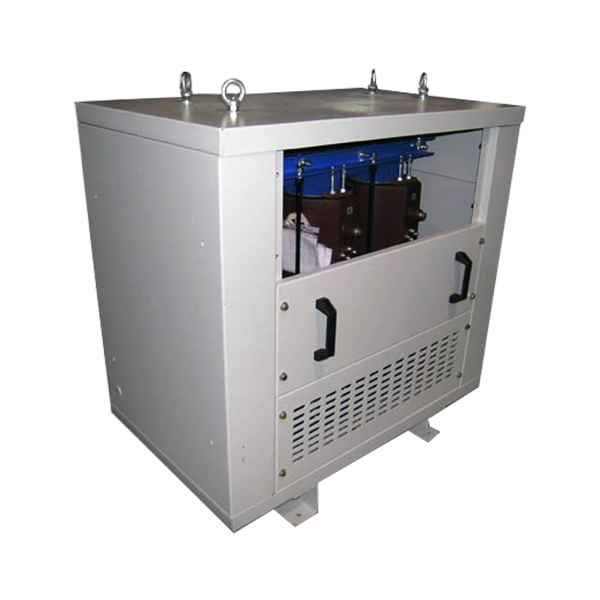

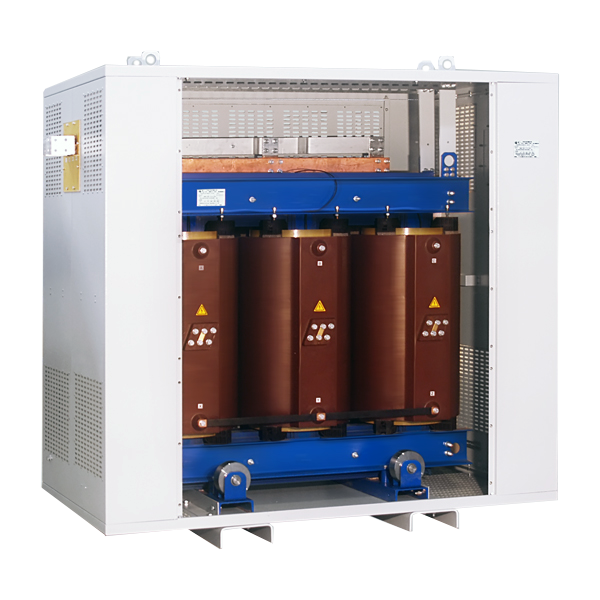

Защитный кожух силовых трансформаторов ТЛС представляет собой металлический короб, защищающий трансформатор от попадания сторонних предметов. Трансформаторы поставляемые в кожухе, маркируются как ТЛСЗ, где буква «3» указывает на защищенность трансформатора.

Тепловая защита обмоток трансформатора выполнена с помощью датчиков температуры (Pt1OO) установленных в каждую фазу. Трансформатор комплектуется программируемым микропроцессорным блоком защиты типа ТР-100, БКТ-2, БКТ-3 и д.р. с инструкцией по установке и программированию на русском языке. Значение температуры обмоток рекомендуемое заводом изготовителем:

  • Включение вентиляторов 140°С.
  • Отключение вентиляторов 120°С.
  • Отключение трансформатора 155°С.

Трансформаторы силовые с литой изоляцией ТЛС в защитном кожухе (ТЛСЗ) имеют три исполнения контактного присоединения: левого, правого, верхнего. (ВН) - кабельное, (НН) - шинами. Заземление трансформатора соединено с корпусом кожуха и выведено снаружи.

Структура обозначения, пример заказа

ТЛС
40
6
400
Y/Yн-0
±2 х2,5%
IP00

Степень защиты: IP00 (без кожуха), IP21, IP31

Регулирование напряжения ПБВ (только 25-2500 кВА): ±2 х2,5%

Схема и группа соединения: Y/Yн-0, Д/Yн-11, Y/Zн-11

Напряжение НН, В

Напряжение ВН, кВ: 6; 6,3; 10; 10,5

Номинальная мощность, кВА: 10, 16, 25, 40, 63, 100, 160, 250, 400, 630, 1000, 1250, 1600, 2000, 2500, 3150

Тип трансформатора

Варианты исполнений

Трансформаторы ТЛС могут выпускаться в защищенном исполнении (в кожухе) - маркировка ТЛСЗ. Буква «3» указывает на защищенность трансформатора, степень защиты IP21; IP31. Трансформаторы ТЛС без кожуха имеют степень защиты IP00.



Трансформаторы серии ТЛС-10 (16, 25, 40, 63)

Параметры

ТЛС-10

ТЛС-16

ТЛС-25

ТЛС-40

ТЛС-63

Мощность, кВА

10

16

25

40

63

Номинальная частота, Гц

50

50

50

50

50

Напряжение ВН, кВ

6; 6,3; 10; 10,5

6; 6,3; 10; 10,5

6; 6,3; 10; 10,5

6; 6,3; 10; 10,5

6; 6,3; 10; 10,5

Напряжение НН, В

400

400

400

400

400

Схема и группа соединения

Д/Ун-11; У/Ун-0

Д/Ун-11; У/Ун-0; Y/Zн-11

Напряжение кор. замыкания, %

4,4

3,1

3

2,8

2,1

Потери кор. замыкания, Вт

280

310

470

650

820

Ток холостого хода, %

4,9

4,8

2,0

1,8

1,6

Потери холостого хода, Вт

80

140

140

200

300

Масса, кг

150

180

240

300

500

Способ и диапазон регулирования напряжения

-

ПБВ ± 2х2,5%

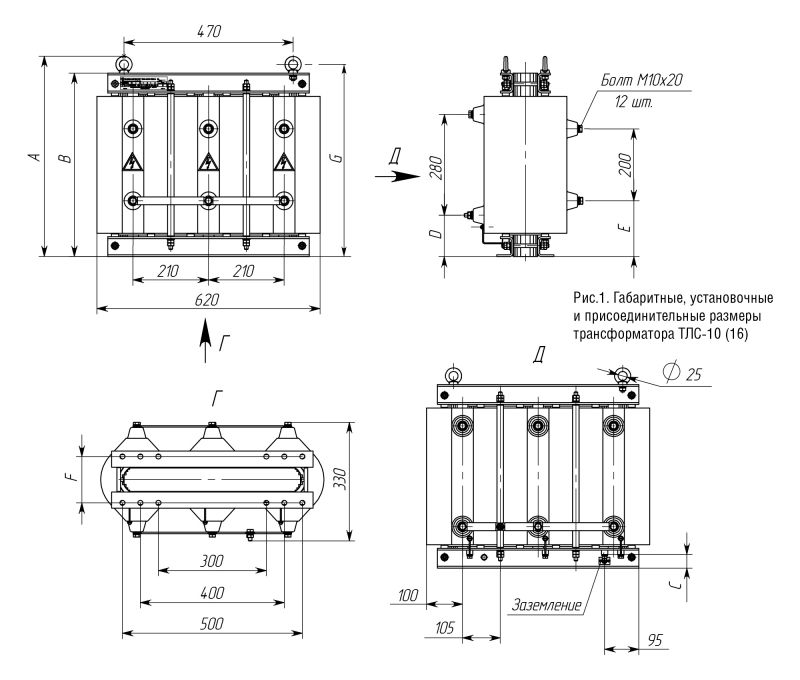

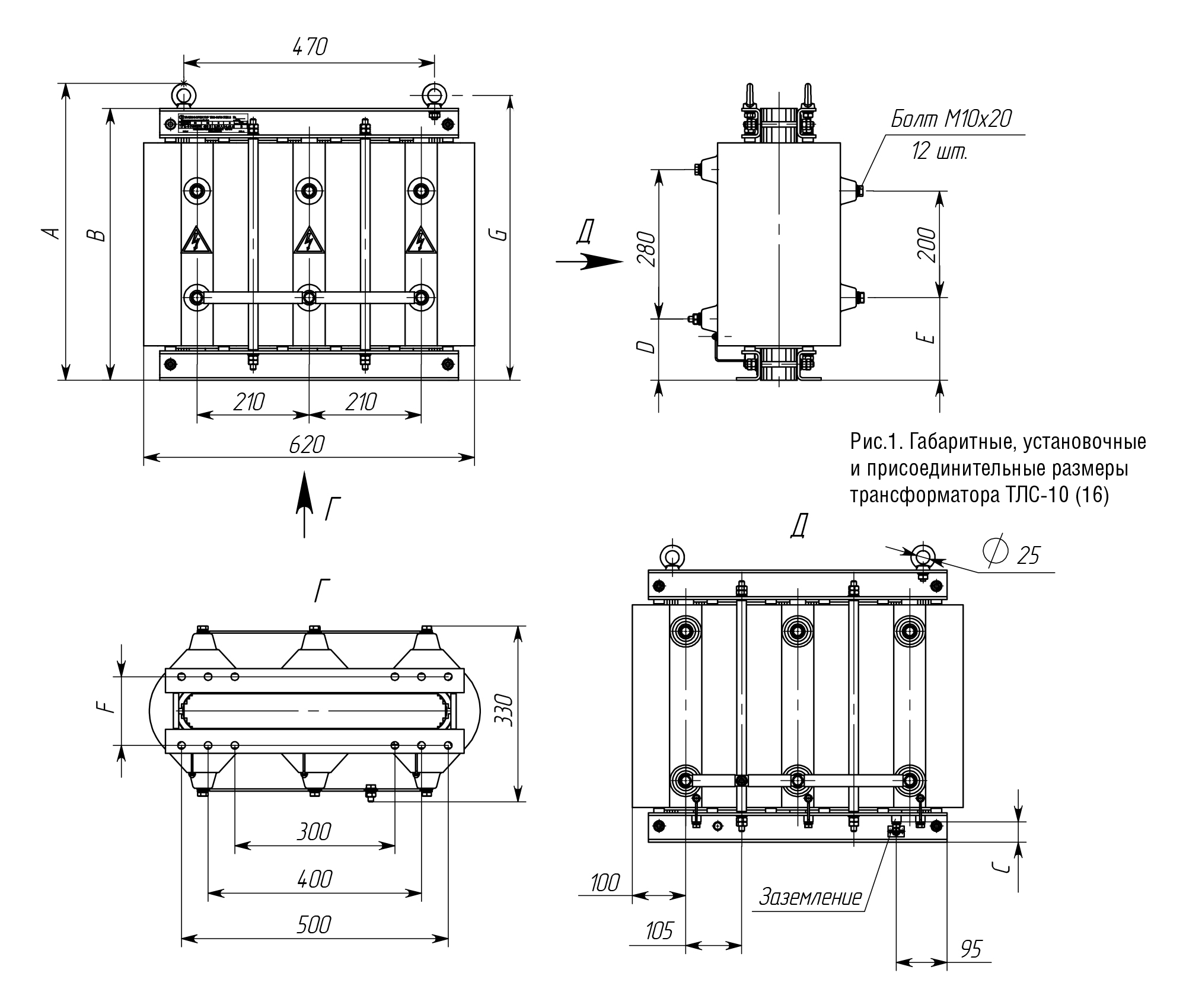

Тип трансформатора

Размер, мм

A

B

C

D

E

F

G

ТЛС-10

559

512

40

117

157

129

536

ТЛС-16

579

532

50

127

167

140

556

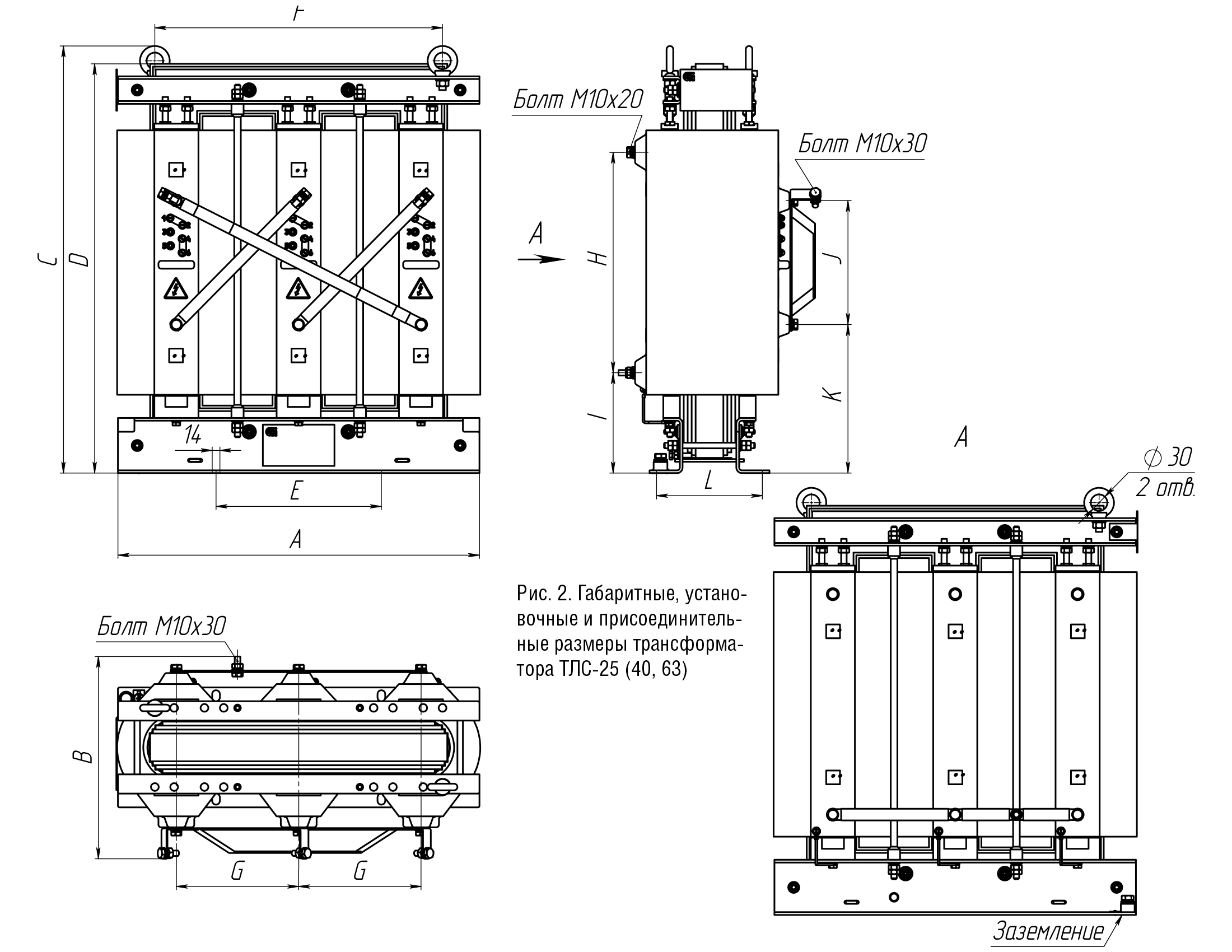

A

B

C

D

E

F

G

H            I

J

K

L

ТЛС-25

656

347

755

718

300

522

222

400         177

225

265

170

ТЛС-40

656

365

775

745

300

522

222

400         182

225

270

188

ТЛС-65

755

415

820

798

400

625

255

390         220

325

252

210

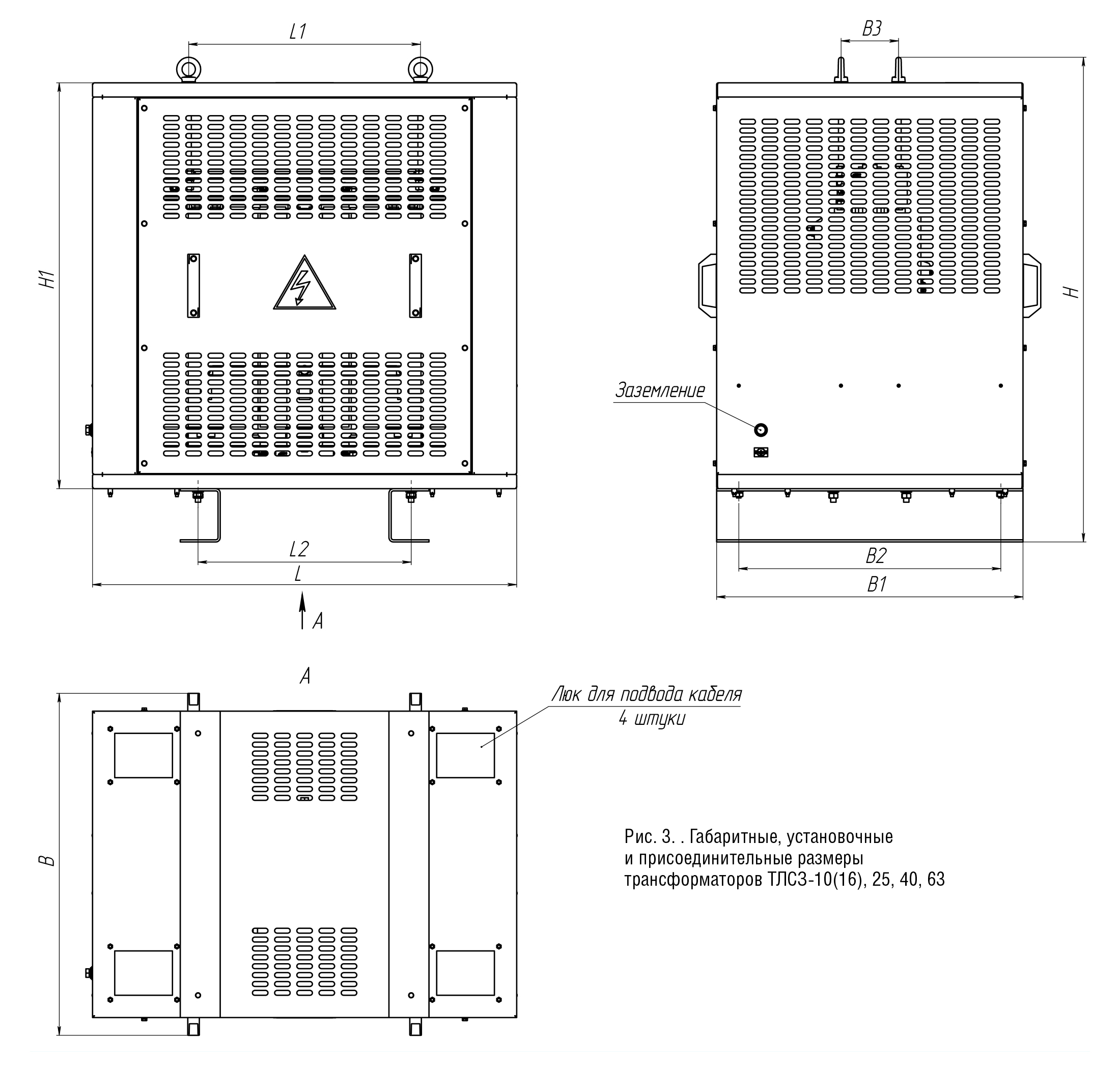

Габаритные, установочные и присоединительные размеры трансформаторов ТЛСЗ-10(16), 25, 40, 63

Тип трансформатора

Размеры, мм

Масса, кг

Н

H1

L

L1

L2

В

В1

В2

ВЗ

ТЛСЗ-10(16)

810

642

938

470

400

674

594

416

109(120)

230 (260)

ТЛСЗ-25

1092

914

955

522

480

770

690

590

130

352

ТЛСЗ-40

522

145

412

ТЛСЗ-63

625

175

612

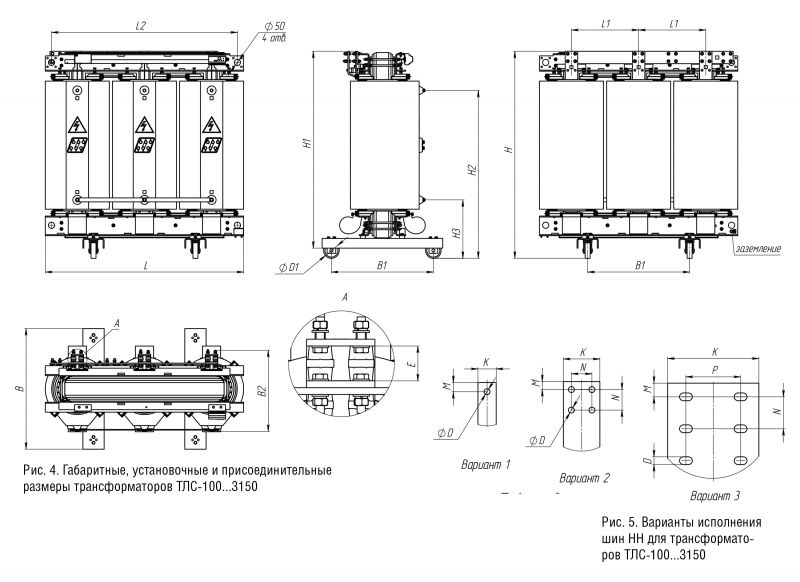

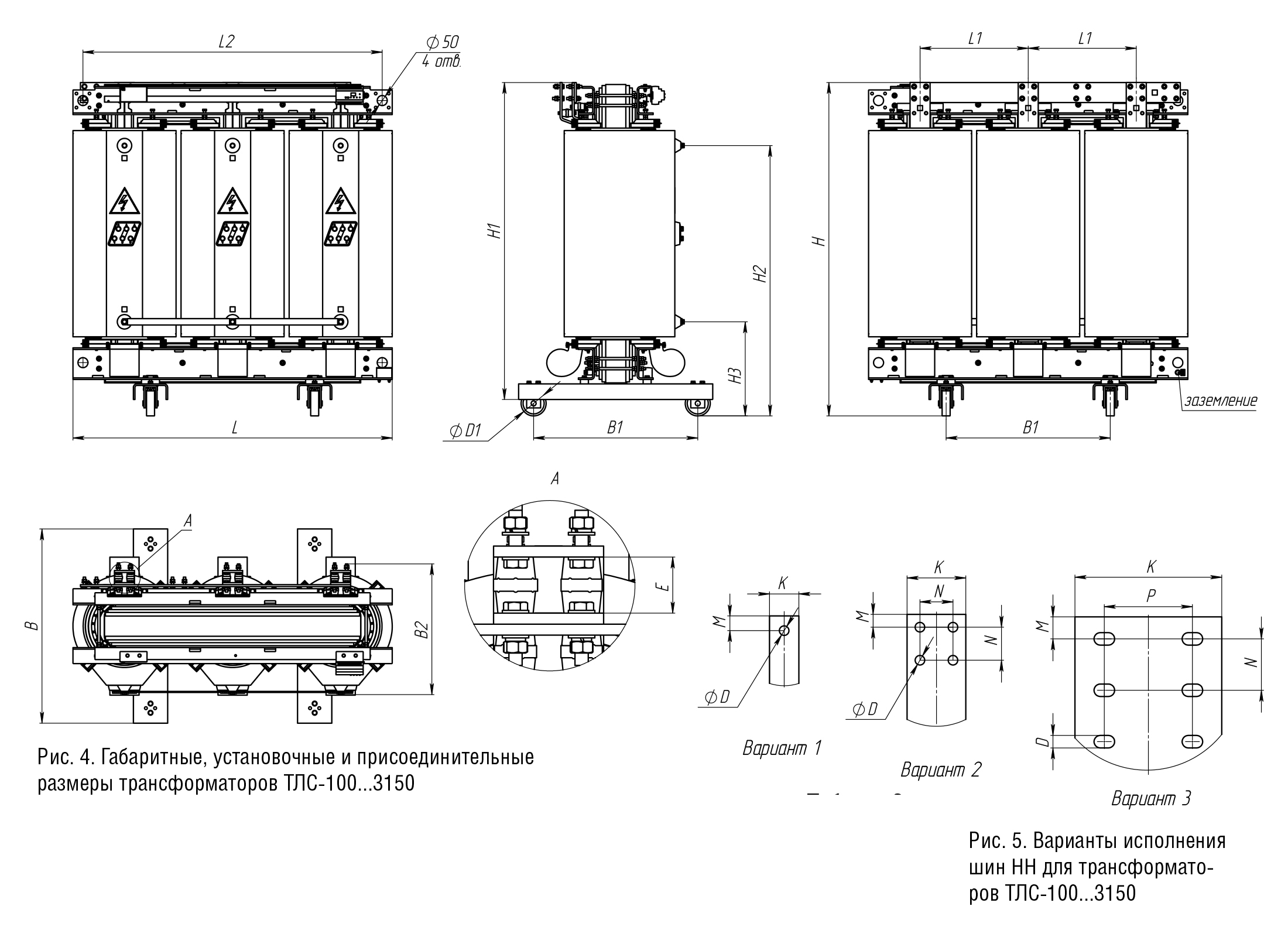

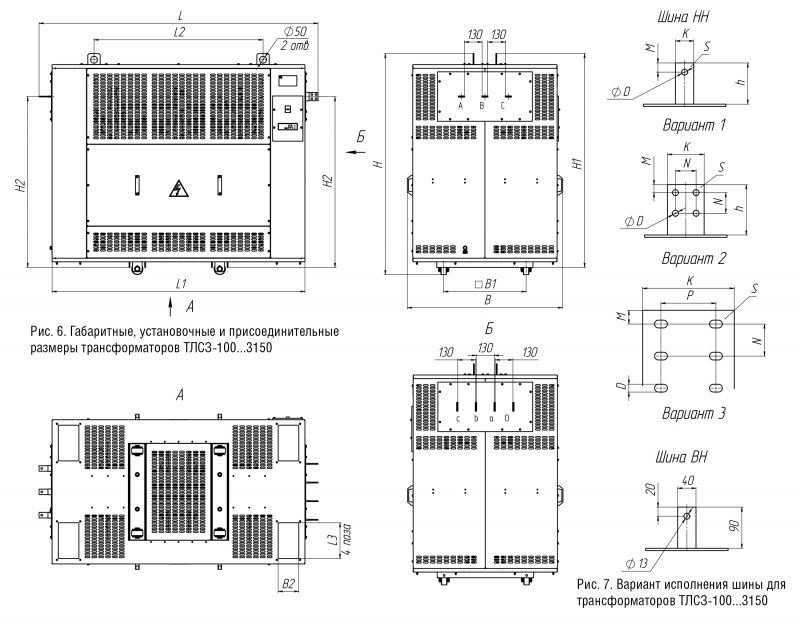

Трансформаторы серии ТЛС(З)-100...3150

Габаритные и присоединительные размеры см. в документе ТЛС трансформаторы силовые. Руководство по эксплуатации.



Тип трансформатора

ТЛС(З)

Мощность

100-3150 кВА

Схема и группа соединения обмоток

Д/Ун-11; У/Ун-0

Номинальное напряжение обмотки ВН

(6,10)'2х2,5% кВ

Номинальное напряжение обмотки НН

400 В

Класс нагревостойкости

F(155~C)

Климатическое исполнение

УХЛ2

Класс климатических условий по ГОСТ Р 54827

С4 (-60 °С)

Класс стойкости к воздействиям окружающей среды по ГОСТ Р 54827

Е2

Класс воспламеняемости по ГОСТ Р 54827

F1

Степень защиты

IP00, IP21, IP31

Срок службы

30 лет

Гарантийный срок

5 лет

Стандарт

ГОСТ Р 52719, ГОСТ 11677, ГОСТ Р 54827

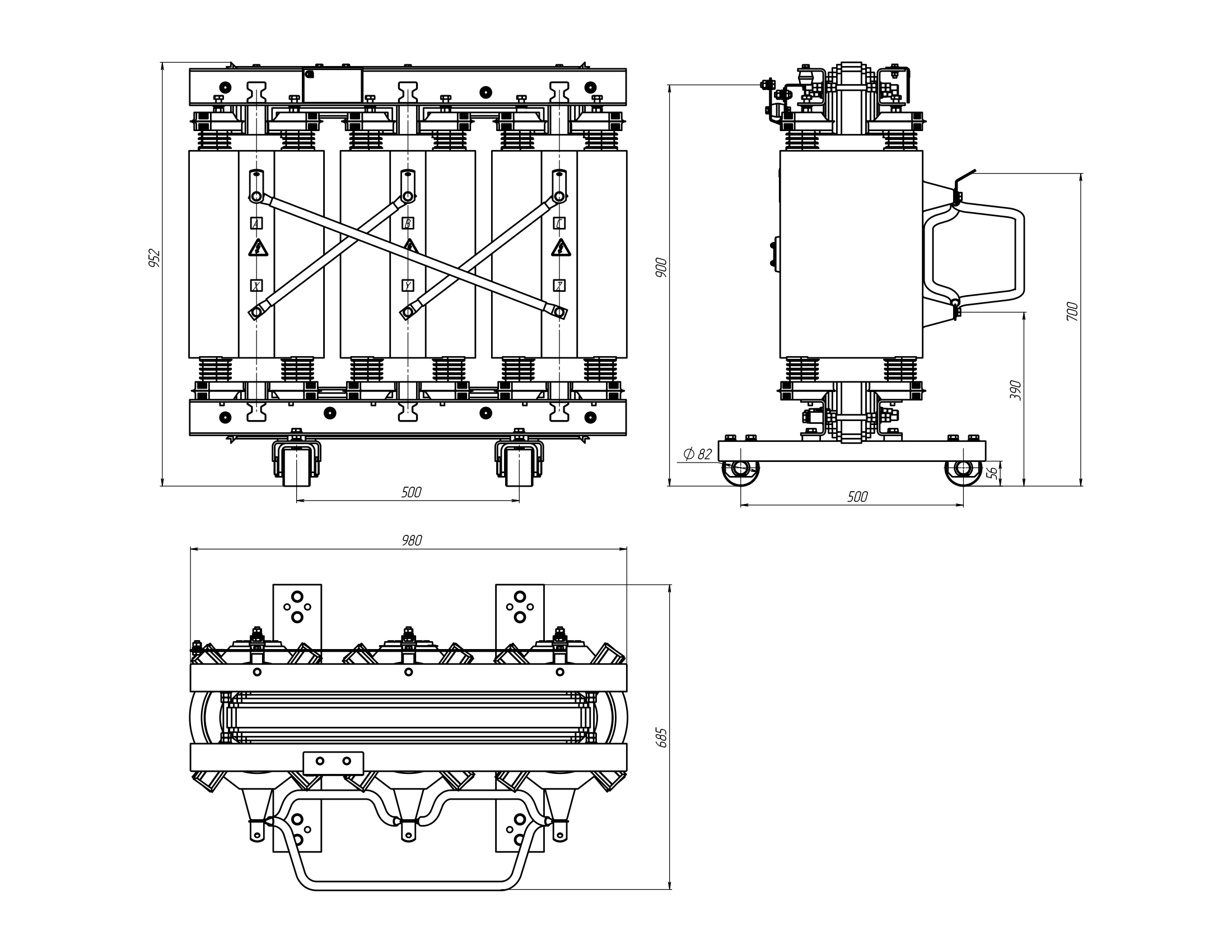

Электрические характеристики трансформатора ТЛС-40/20

U1, кВ

Схема, группа соединений

Потери, Вт Рхх Ркз

Ток хх,

%

UK3,

%

Масса, кг

20

У/Ун-0; Д/Ун-11

350                1050

1,75

4

560

Стандартный комплект поставки

  • Трансформатор силовой с литой изоляцией ТЛС (ТЛСЗ).
  • Паспорт.
