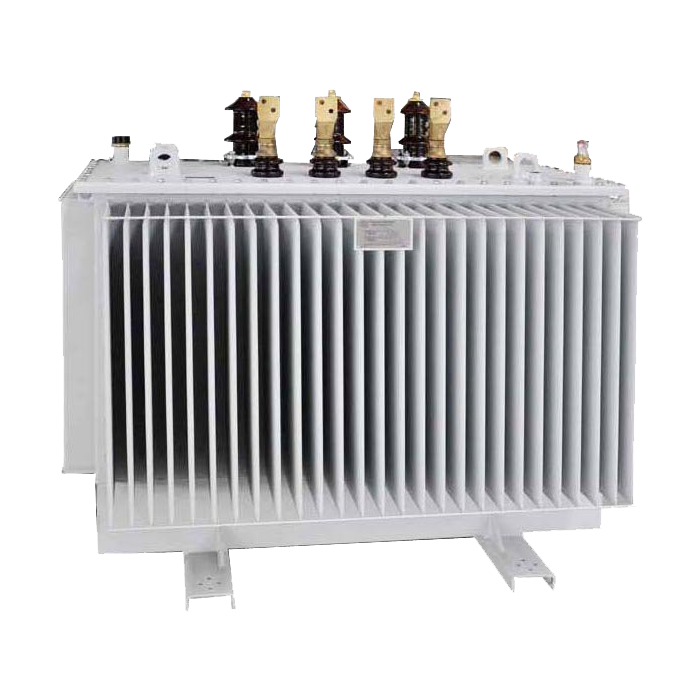

ТМГ трансформаторы силовые масляные

Скачать PDF

Тип трансформатора: Силовой

Номинальная мощность: 100,0 кВА, 160,0 кВА, 250,0 кВА, 400,0 кВА, 630,0 кВА, 1000,0 кВА

Класс напряжения: 6 кВ, 10 кВ

Тип изоляции: Масло

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы силовые трехфазные масляные ТМГ с естественным охлаждением, с переключением ответвлений обмоток без возбуждения, в герметичном исполнении, включаемые в сеть переменного тока частотой 50 Гц изготавливаются по ТУ 16-2012 ОГГ.672 233.001 ТУ.

Трансформаторы ТМГ предназначены для питания электроэнергией потребителей общего назначения. Могут использоваться в электроустановках, подвергающихся воздействию грозовых перенапряжений при обычных мерах грозозащиты. Имеют нормальную изоляцию уровня «б» по ГОСТ 1516.3

Эксплуатация силовых масляных трансформаторов ТМГ допускается в следующих условиях:

  • Высота установки над уровнем моря не более 1000 м.
  • Температура воздуха при эксплуатации для климатического исполнения «У» -45...+40 °С; температура воздуха при эксплуатации для климатического исполнения «ХЛ» -60...+40°С.
  • Относительная влажность воздуха не более 100% при 25°С.
  • Окружающая среда невзрывоопасная, не содержащая агрессивных паров в концентрациях, разрушающих металлы (атмосфера типа II по ГОСТ15150).
  • Трансформаторы не предназначены для работы в условиях тряски, вибрации, ударов превышающих уровень воздействия для группы механического исполнения М1 по ГОСТ 30631.
  • Трансформаторы сейсмостойки при воздействии землетрясений интенсивностью 6 баллов по MSK-64.

Рабочее положение трансформаторов ТМГ в пространстве – вертикальное.

Технические характеристики

Напряжение первичной обмотки 6 кВ, 10 кВ
Напряжение вторичной обмотки 230 В, 400 В
Номинальная частота 50 Гц
Ток холостого хода 0,5...3%
Потери холостого хода 320...1400 Вт
Напряжение короткого замыкания 4,5...5,5%
Потери короткого замыкания 2000...10500 ВТ
Схема и группа соединения обмоток D/Yn-11, Y/Yn-0, Y/Zn-11
Климатическое исполнение (диапазон рабочих температур) и категория размещения У1, УХЛ1
Вес 680...2920 кг

Структура обозначения, пример заказа

ТМГ
250
6,3
0,4
У/Ун-0
У1

Климатическое исполнение и категория размещения по ГОСТ 15150: У1, УХЛ1

Схема и группа соединения обмоток: Д/Ун-11; У/Ун-0; У/Zн-11

Номинальное напряжение НН, кВ: 0,23; 0,4

Номинальное напряжение ВН, кВ: 6; 6,3; 10; 10,3

Номинальная мощность, кВА: 100, 160, 250, 400, 630, 1000

Тип трансформатора

Варианты исполнений

Мощность,

кВА

U вн,

кВ

Потери Pхх, ВТ

Потери Pкз, ВТ

Uкз, %

Ток хх, %

Схема и группа соединения обмоток

Д/Yн-11;Y/Yн-0

Y/Zн-11

Д/Yн-11;Y/Yн-0

Y/Zн-11

Д/Yн-11;Y/Yн-0

Y/Zн-11

100

6;10

320

2000

2300





3

160

380

2800

3200

4,5

4,8

2

250

550

3500

4200

400

740

6000

6900

1

630

1000

-

8200

-

5,5

-

0,5

1000

1400

-

10500

-

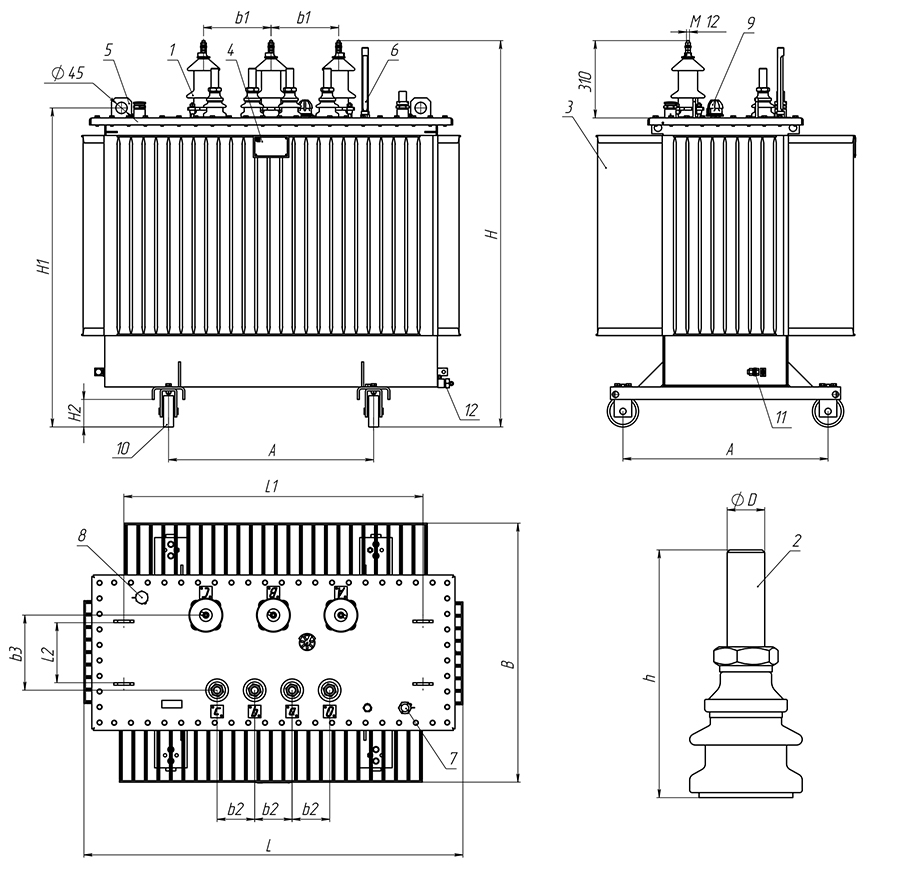

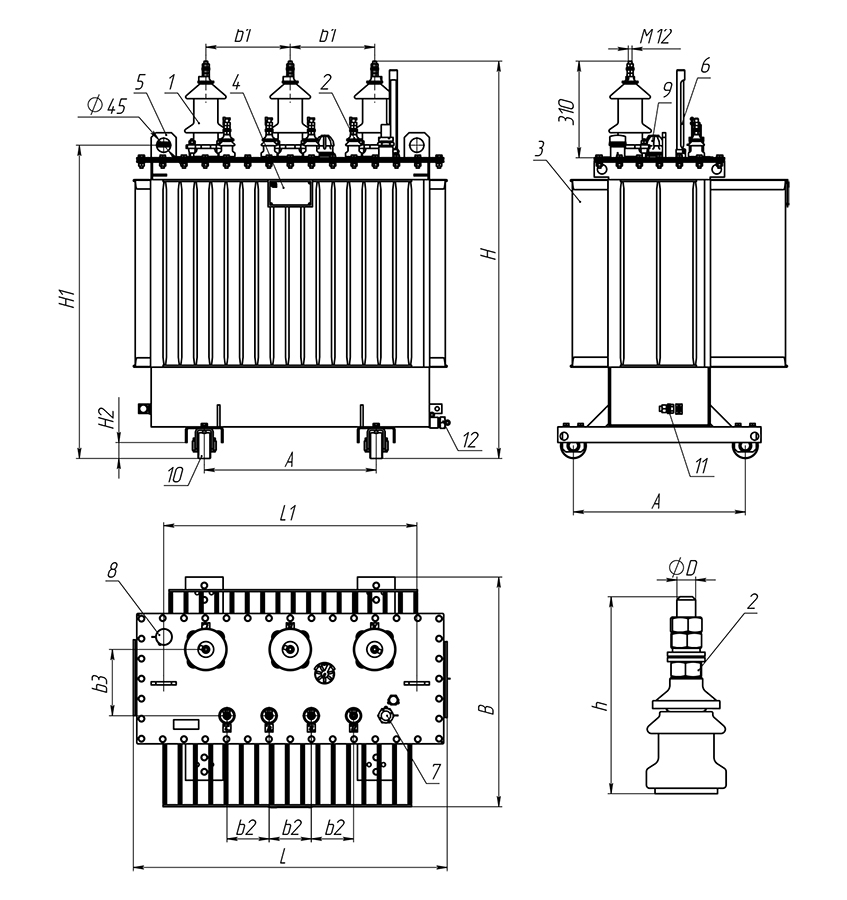

Чертежи

1- Ввод трансформаторный высоковольтный
2- Ввод трансформаторный низковольтный
3- Бак трансформатора
4- Табличка технических данных
5- Петля грузовая
6- Термометр
7- Указатель уровня масла
8- Клапан сброса давления
9- ПБВ (переключающее устройство)
10- Каток
11- Болт заземления
12 - Сливной патрубок



Тип

Размеры, мм

H

H1

H2

B

L

L1

L2

A

b1

b2

b3

Вариант

D

h

Масса масла, кг

Масса, кг

ТМГ-100

1260

950

52

580

995

795

-

550

270

135

200

1*

М12

126

150

680

ТМГ-160

1300

990

610

1080

880

220

820

ТМГ-250

1355

1045

725

1185

970

245

2*

М20

183

285

1070

ТМГ-400

1480

1170

54

910

1350

880

110

660

270

435

1645

ТМГ-630

1545

1235

110

1035

1515

1015

250

820

150

300

3

М30

180

500

2000

ТМГ-1000

1725

1415

82

1040

1670

1348

238

335

4

М42

205

700

2920

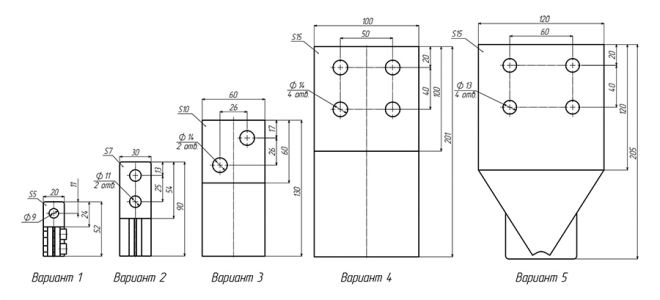

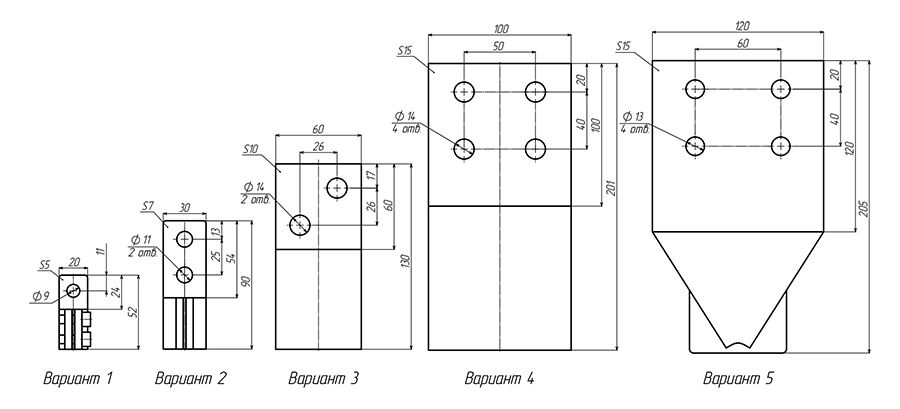

*Наличие комплекта контактных зажимов оговаривается при заказе.

Стандартный комплект поставки

  • Трансформатор силовой ТМГ.
  • Паспорт.
