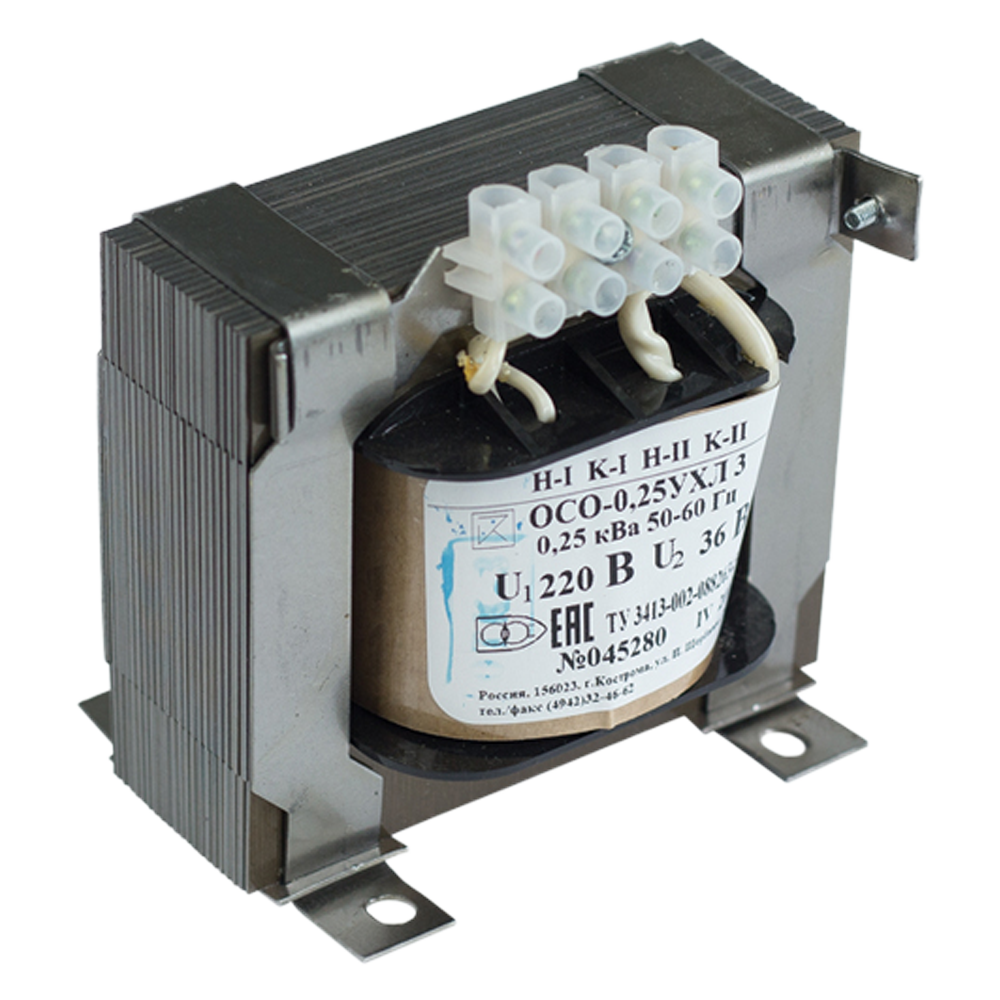

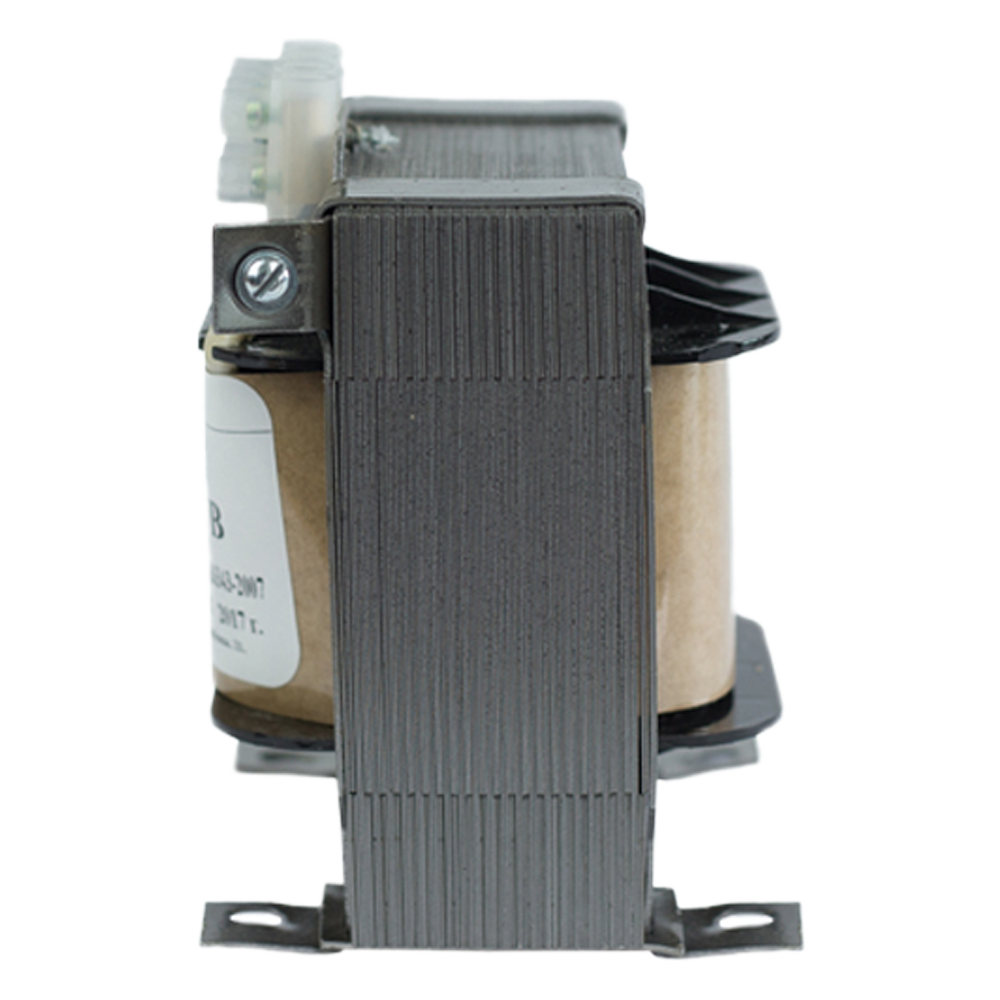

ОСО трансформаторы сухие осветительные (ЭЛТИ)

Скачать PDF

Тип трансформатора: Силовой

Номинальная мощность: 0,4 кВА, 0,25 кВА

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Силовые трансформаторы ОСО предназначены для питания пониженным и безопасным напряжением светильников (в том числе и переносных), ламп местного освещения станочного оборудования и других осветительных приборов.

Трансформаторы ОСО эксплуатируются в невзрывоопасной среде, которая не содержит пыли (в том числе токопроводящей) в количествах, нарушающих бесперебойную работу оборудования, а также агрессивных паров и газов в концентрациях, способных разрушать металлы и изоляцию прибора.  Диапазон рабочих температур окружающей среды от -60°C до +40°C для умеренного климата (исполнение УХЛЗ), допустимая относительная влажность составляет не более 80% при 20°C.

Режим работы под нагрузкой оценивается как продолжительный. Положение в пространстве при работе оборудования - любое. Установка на месте работы трансформаторов - стационарная.

Технические характеристики

Напряжение первичной обмотки 220 В, 380 В
Напряжение вторичной обмотки 12 В, 24 В, 36 В, 42 В, 110 В, 220 В
Климатическое исполнение (диапазон рабочих температур) и категория размещения УХЛ3
Исполнение по степени защиты IP00
Вес 4 кг (ОСО-0,25); 5 кг (ОСО-0,4)

Структура обозначения, пример заказа

ОСО
0,25
380
12

Номинальное напряжение вторичной обмотки, В: 12; 24; 36; 42; 110; 220

Номинальное напряжение первичной обмотки, В: 220; 380

Номинальная мощность, кВА: 0,25; 0,4

Тип трансформатора

Варианты исполнений

Наименование

Ном.
мощность,
кВА

Номинальное
напряжение
обмоток, B

Ном.
мощность
вторичных
обмоток, BA

Масса, кг

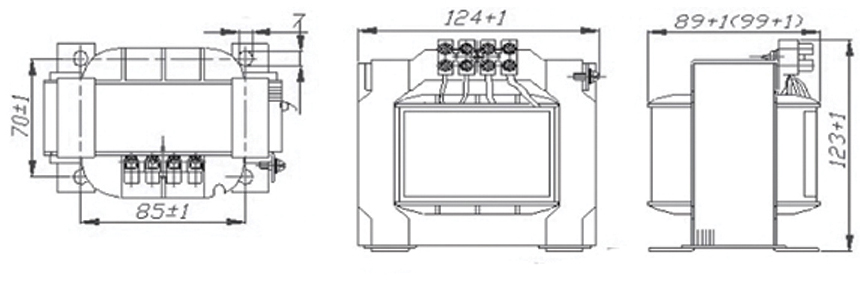

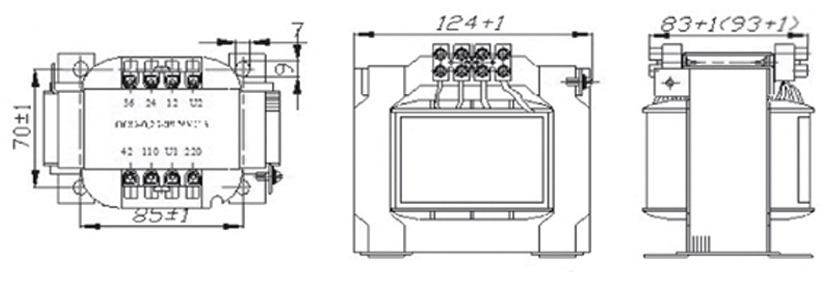

Чертеж

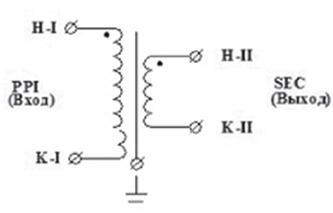

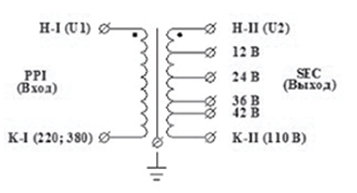

Схема

первичное

вторичное

ОСО-0,25-УХЛ3

0,25

220; 380

12; 24; 36; 42;
110; 220

250

4

12; 24; 36; 42; 110

27; 54; 81; 95; 250

ОСО-0,4-УХЛ3

0,4

220; 380

12; 24; 36; 42;
110; 220

400

5

12; 24; 36; 42; 110

43; 86; 129; 253; 400

Стандартный комплект поставки

  • Трансформатор сухой осветительный ОСО (ЭЛТИ).
  • Паспорт.
