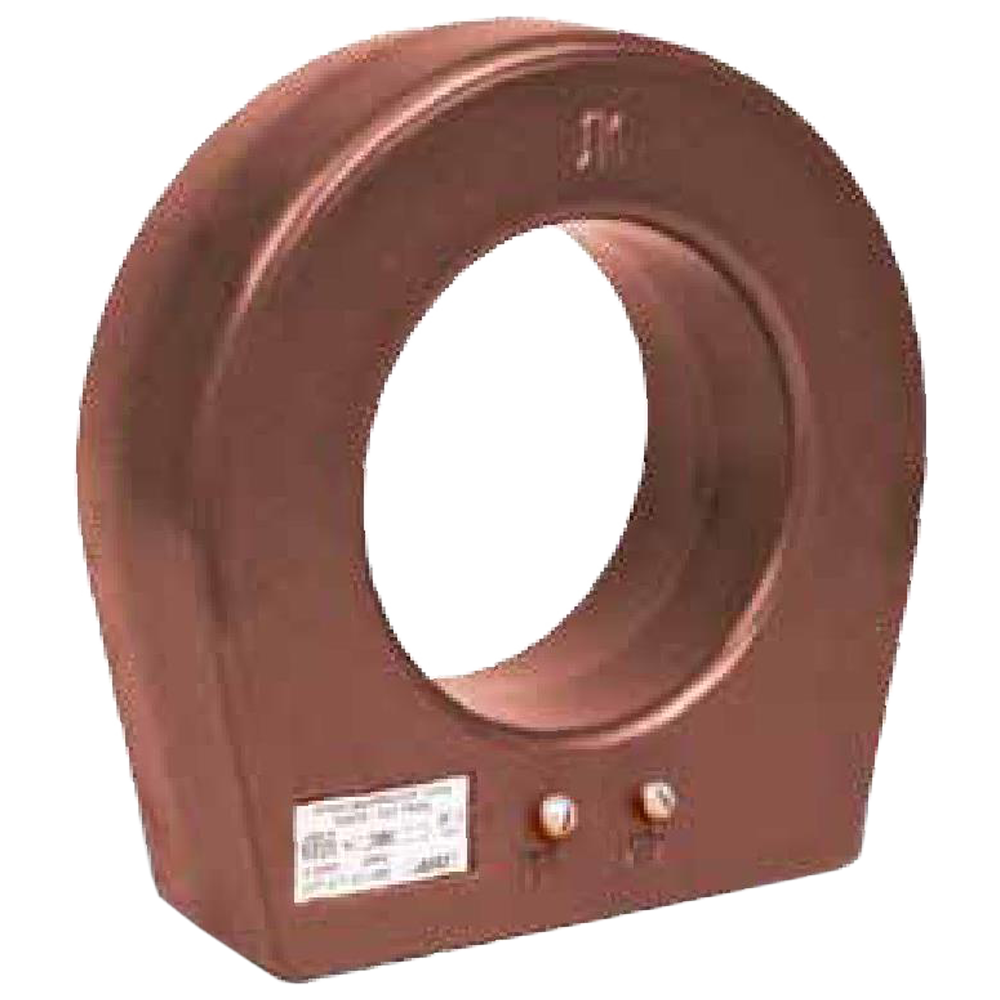

ТЗЛЭ-125 трансформаторы тока нулевой последовательности

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 0,66 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы ТЗЛЭ-125 устанавливаются в комплектные распределительные устройства (КРУ) и используются для питания схем релейной защиты от замыкания на землю отдельных жил трехфазного кабеля путем трансформации возникших при этом токов нулевой последовательности.

Трансформаторы тока ТЗЛЭ-125 выполнены в виде опорной конструкции. Роль первичной обмотки выполняет трехфазный кабель распределительного устройства, проходящий в окне трансформатора. Главная изоляция между токоведущими жилами кабеля и вторичной обмоткой обеспечивается изоляцией кабеля. Вторичная обмотка и магнитопровод залиты изоляционным компаундом, образующим монолитный блок,который защищает обмотку от проникновения влаги и механических повреждений.

На нижней части трансформаторов расположены втулки с резьбовыми отверстиями, служащие для крепления трансформаторов ТЗЛЭ-125 на месте установки.

Технические характеристики ТЗЛЭ-125

Номинальное напряжение, кВ

0,66

Испытательное одноминутное напряжение, кВ

3

Номинальная частота, Гц

50 или 60

Коэффициент трансформации

30/1

Чувствительность защиты по первичному току при работе с реле РТЗ-51 с током уставки 0,032 А и сопротивлении соединительных проводов 1 Ом, не более, А:

 - при работе с одним трансформатором

2,8

 - двух трансформаторов при последовательном соединении

3,2

 - при параллельном соединении двух трансформаторов

4,8

Односекундный ток термической стойкости вторичной обмотки, А

140

Масса, кг, не более

8,5

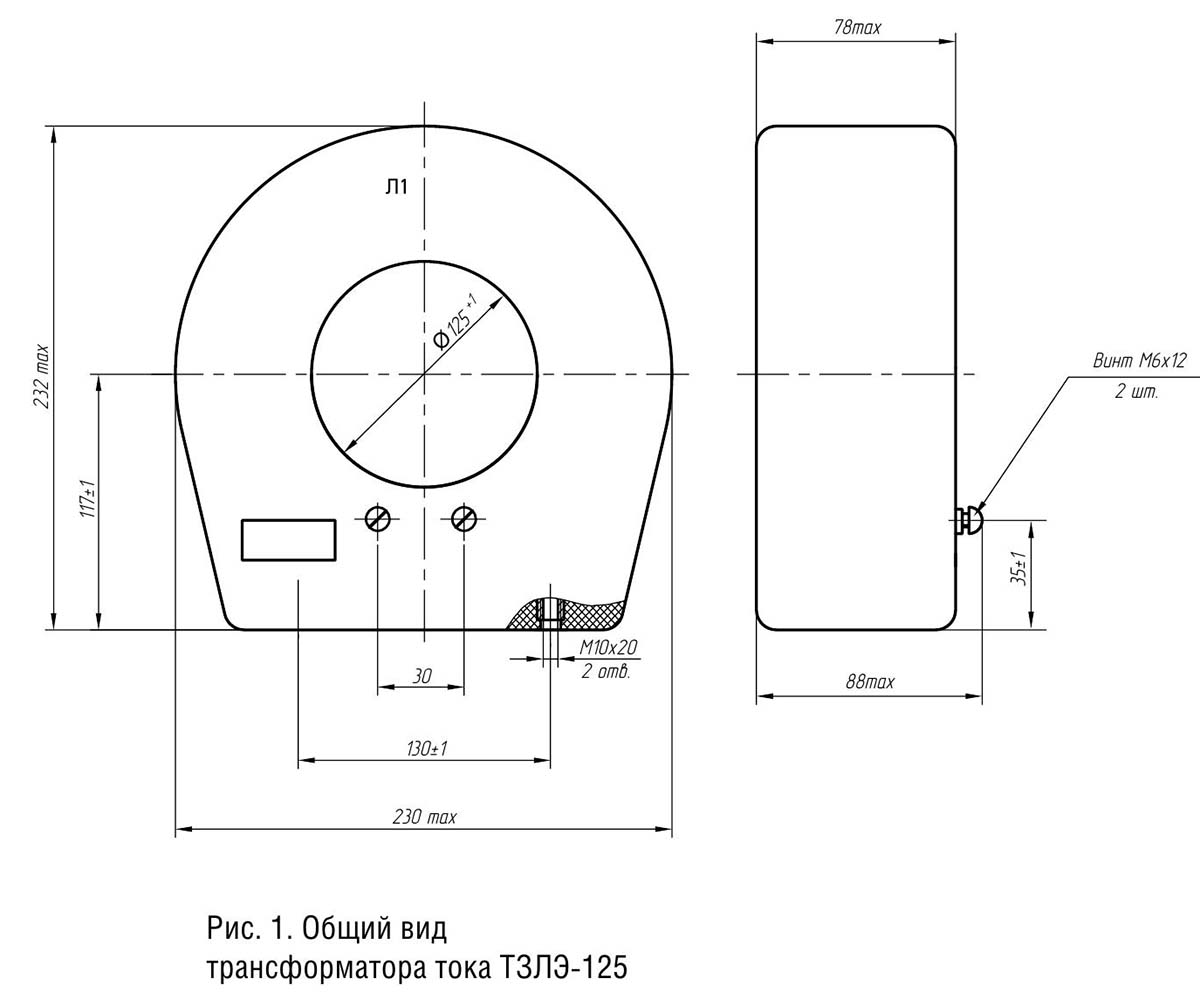

Габаритный чертеж

Структура обозначения, пример заказа

ТЗЛЭ
125
УХЛ2

Климатическое исполнение и категория размещения: УХЛ2

Диаметр кабеля, мм

Тип трансформатора

Стандартный комплект поставки

  • ТЗЛЭ-125 трансформатор тока нулевой последовательности.
  • Паспорт.
