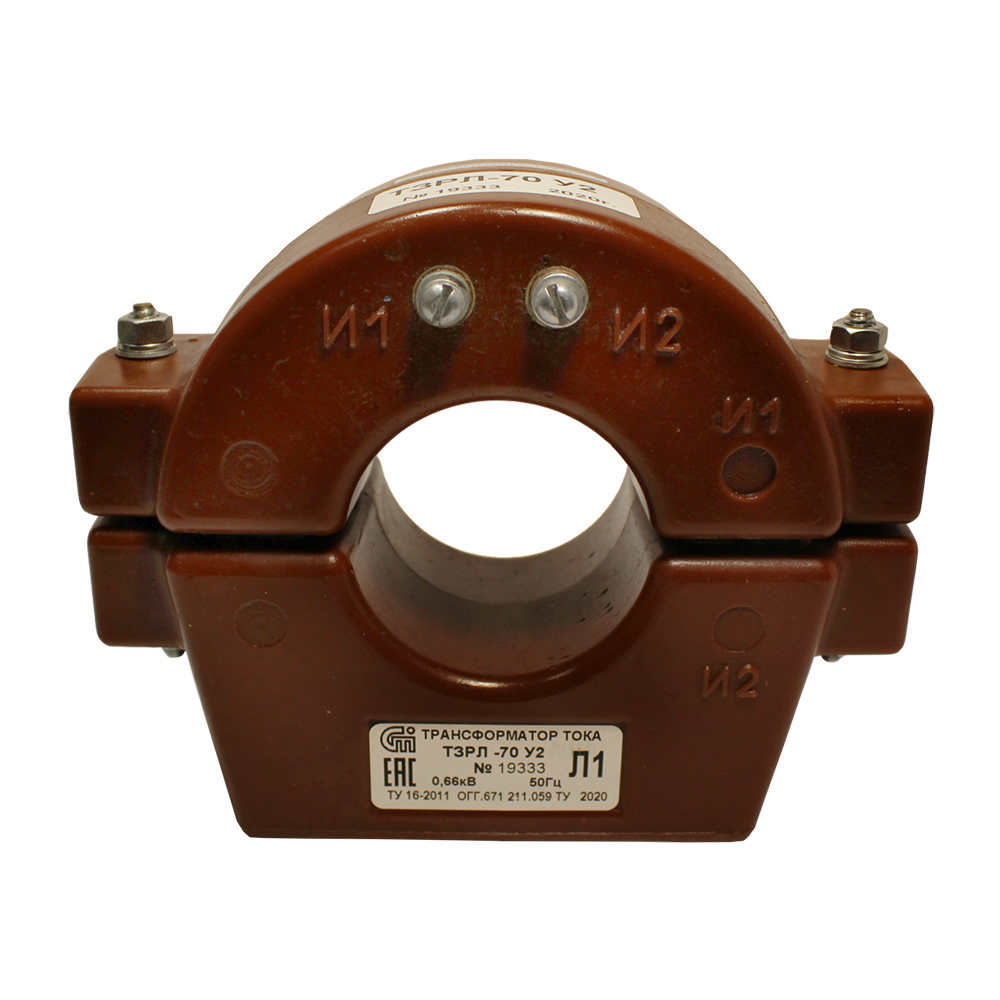

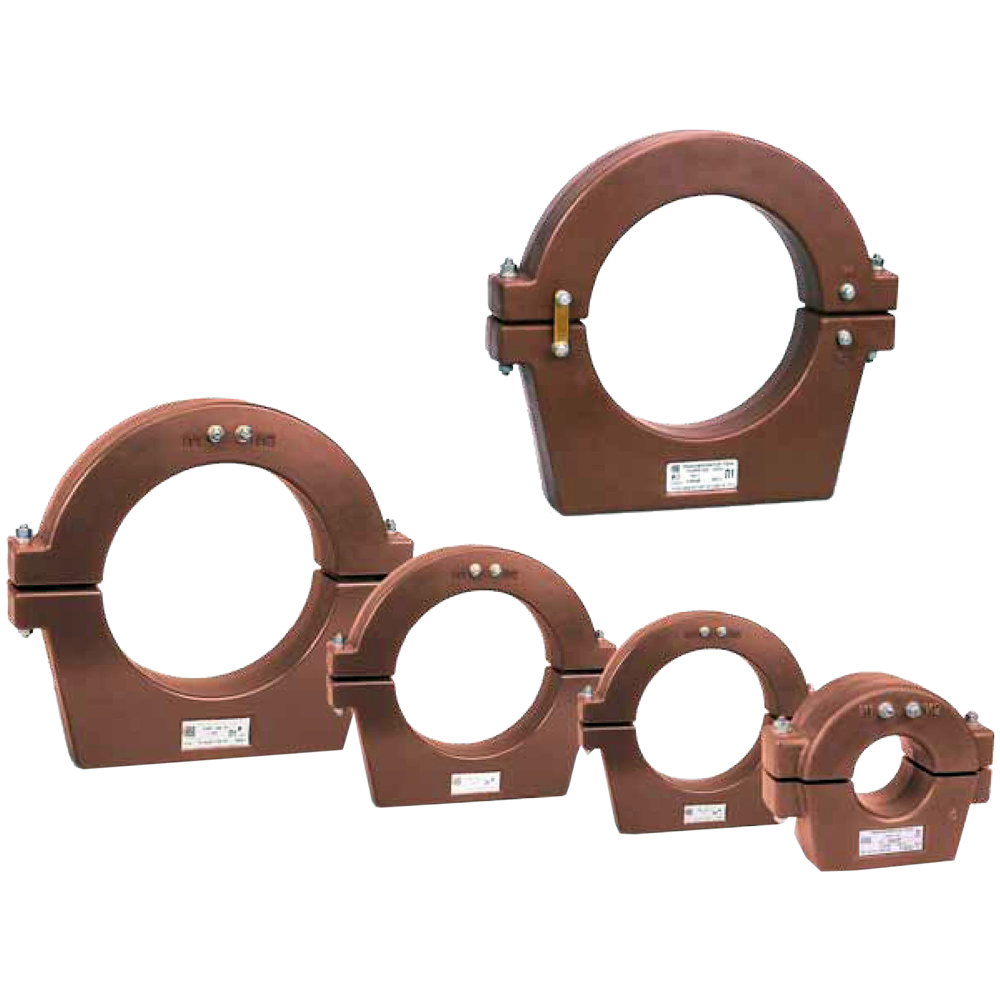

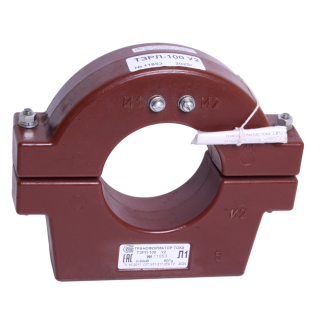

ТЗРЛ трансформаторы тока нулевой последовательности

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 0,66 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы ТЗРЛ передают сигнал о замыканиях на землю путем трансформации возникших при этом токов нулевой последовательности.

Трансформаторы тока ТЗРЛ устанавливаются на кабель диаметром от 70, 100, 125, 150, 180 и 200 мм.

Допускается использование трансформаторов в электрических цепях на номинальное напряжения выше 0,66 кВ, при условии, что главная изоляция между токопроводящими жилами кабеля и вторичной обмоткой трансформаторов обеспечивается собственной изоляцией кабеля.

Трансформаторы тока нулевой последовательности ТЗРЛ выполнены в виде опорной разъемной конструкции. Роль первичной обмотки выполняет кабель, пропущенный в окно трансформаторов.

Технические характеристики

Класс напряжения, кВ

0,66

Номинальная частота, Гц

50

Односекундный ток термической стойкости вторичной обмотки, А

140

Испытательное одноминутное напряжение промышленной частоты, кВ

3

Коэффициент трансформации для работы с реле:

 - ТЗРЛ-70, ТЗРЛ-100, ТЗРЛ-125, ТЗРЛ-180

30/1

 - ТЗРЛ-150, ТЗРЛ-200

60/1

Коэффициент трансформации для работы с микропроцессорной защитой типа SEPAM

470/1

Структура обозначения, пример заказа

ТЗРЛ
125
У2

Климатическое исполнение и категория размещения: У2

Диаметр кабеля: 70, 100, 125, 150, 180 и 200 мм

Тип трансформатора

Варианты исполнений

Наименование

Коэффициент
трансформации

Размеры, мм

Масса, кг

h

В

Н max

Н1

Н2

D

L1

L2

L max

ТЗРЛ-70

30/1

14

85

172

62

85

70

100

55

213

6,4

ТЗРЛ-100

30/1

21

65

205

72

102

100

125

70

255

5,5

ТЗРЛ-125

30/1

21

80

227

88

112

125

125

85

270

8,4

ТЗРЛ-200

60/1

27

60

330

130

158

205

180

127

360

9,8



Тип реле

Используемая шкала реле, А

Уставка тока срабатывания, А

Чувствительность защиты (первичный ток, А)

при работе с одним транс­форматором

при последовательном соединении трансформаторов

при параллельном соединении двух трансформаторов

РТ-140/0,2

0,1-0,2

0,1

25

30

45

РТЗ-51

0,02-0,1

0,03

3

4

4,5

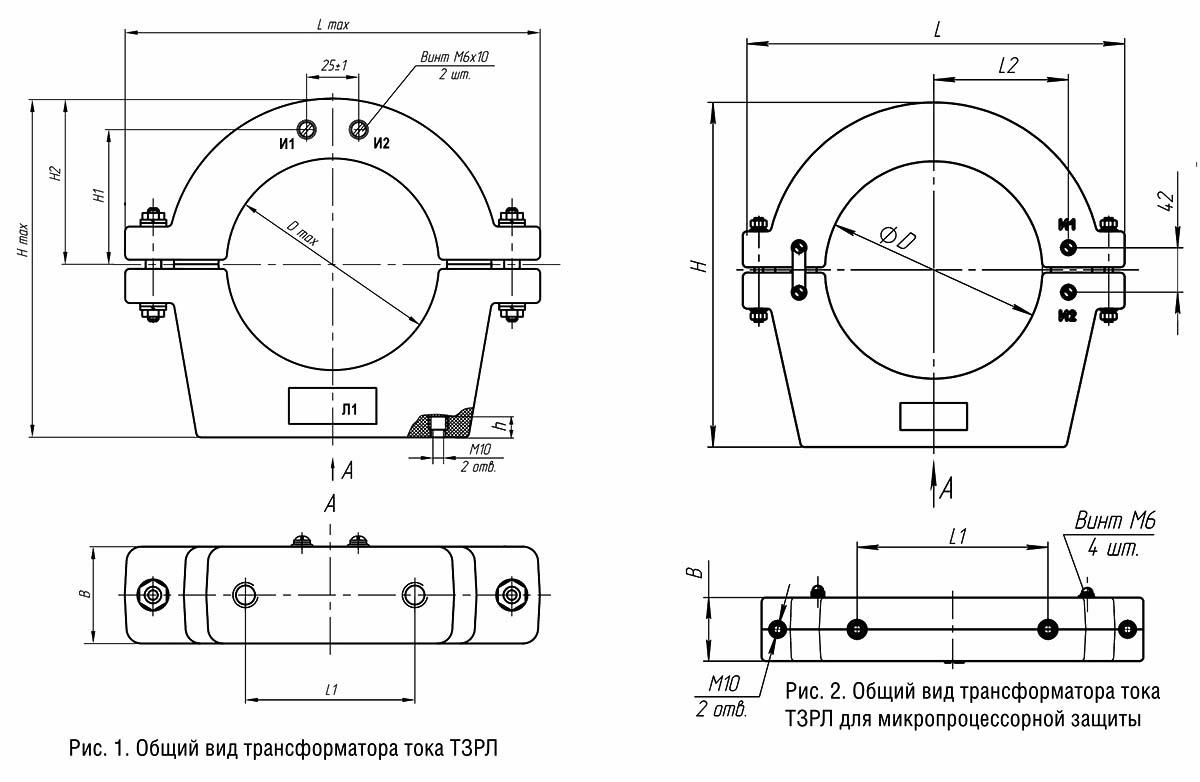

Габаритный чертеж

Стандартный комплект поставки

  • ТЗРЛ трансформатор тока нулевой последовательности.
  • Паспорт.
