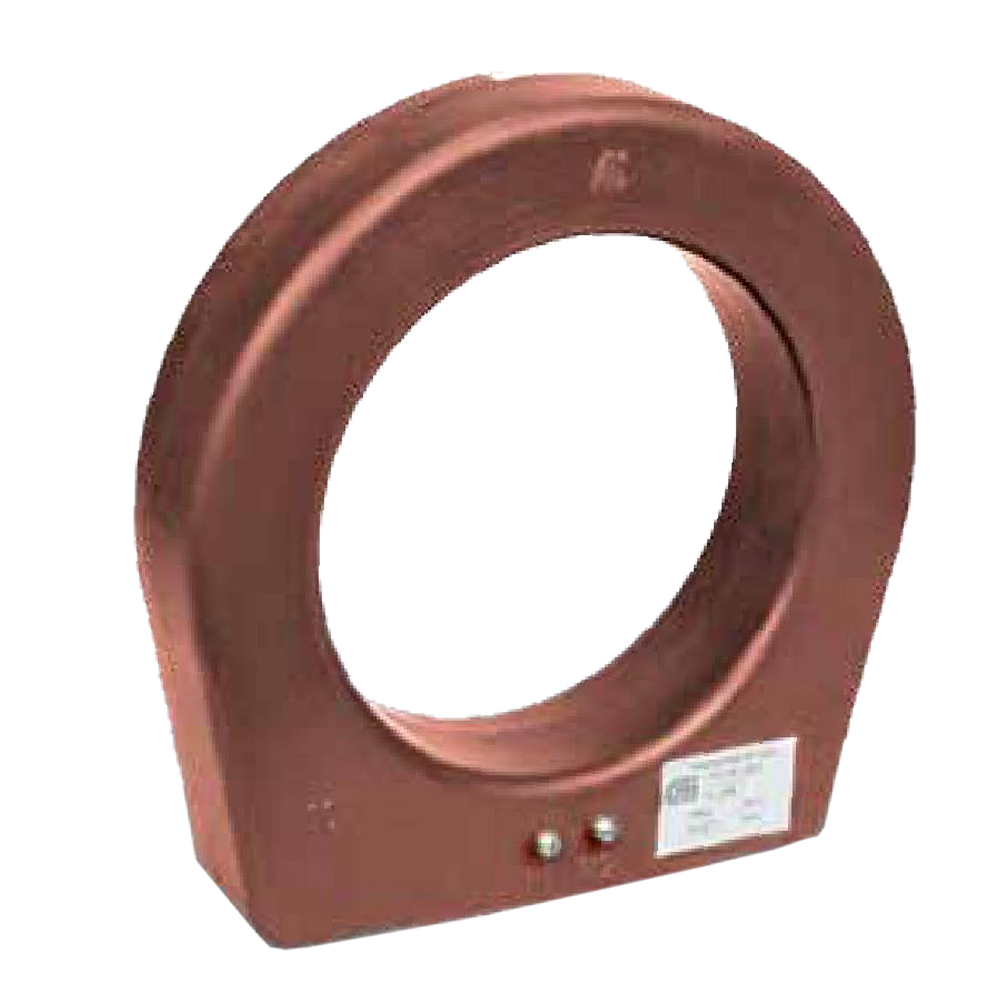

ТЗЛ-200 трансформаторы тока нулевой последовательности

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 0,66 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы ТЗЛ-200 предназначены для питания схем релейной защиты от замыкания на землю отдельных жил трехфазного кабеля путем трансформации возникших при этом токов нулевой последовательности и устанавливаются на кабель. Изготавливаются на кабель диаметром до 200 мм.

ТЗЛ-200 могут быть использованы в распредустройствах (3-110) кВ при условии, что главная изоляция между токоведущими жилами кабеля и вторичной обмоткой трансформатора обеспечивается изоляцией кабеля или воздушным промежутком.

Конструкция трансформаторов ТЗЛ-200

Измерительные трансформаторы ТЗЛ-200 выполнены в виде опорной конструкции. Магнитопровод изготовлен из электротехнической стали с высокой магнитной проницаемостью. Вторичная обмотка намотана на магнитопровод. Роль первичной обмотки выполняет трехфазный кабель распредустройства, проходящий через окно трансформаторов. Главная изоляция между токопроводящими жилами кабеля и вторичной обмоткой обеспечивается изоляцией кабеля.

Технические характеристики ТЗЛ-200

Номинальное напряжение, кВ

0,66

Испытательное одноминутное напряжение, кВ

3

Односекундный ток термической стойкости, А

140

Номинальная частота, Гц

50 или 60

Коэффициент трансформации

60/1

Чувствительность защиты по первичному току при работе с реле РТЗ-51 с током уставки 0,03 А, не более, А

2,8

Климатическое исполнение

У2

Масса, кг

9,8

Структура обозначения, пример заказа

ТЗЛ
200
У2

Климатическое исполнение и категория размещения

Диаметр кабеля, мм

Тип трансформатора

Стандартный комплект поставки

  • ТЗЛ-200 трансформатор тока нулевой последовательности.
  • Паспорт.

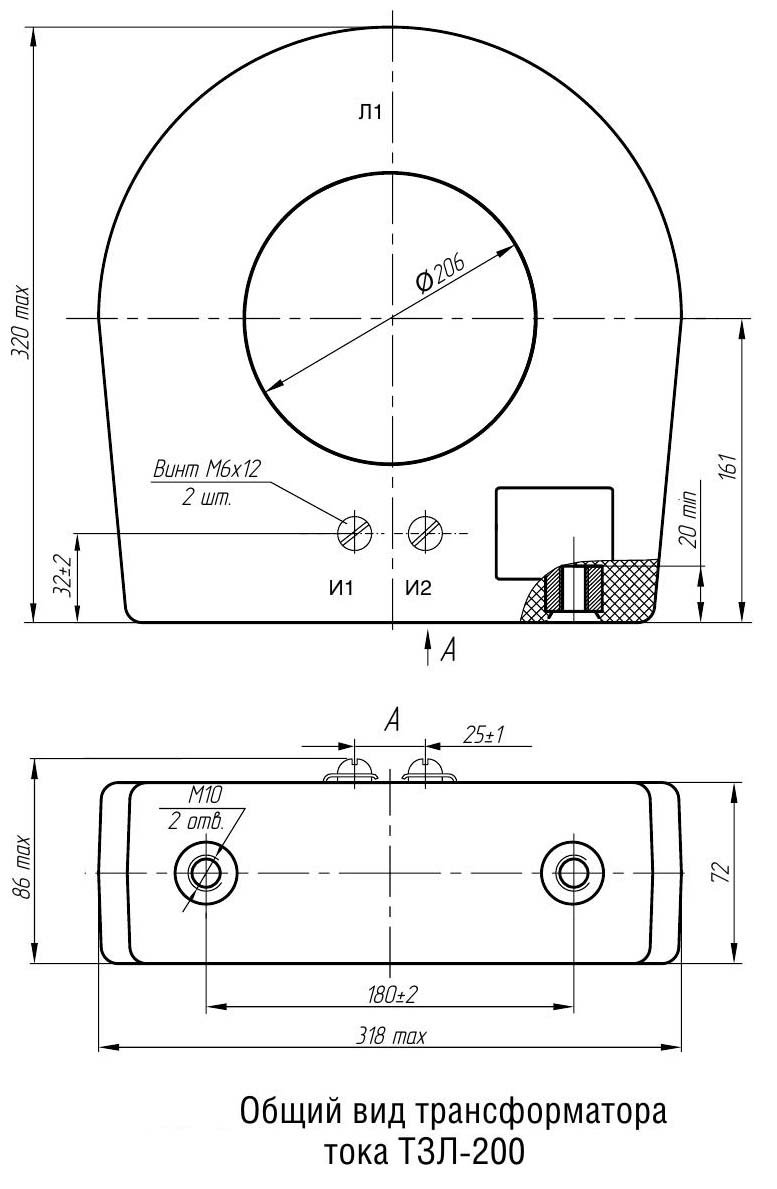

Чертеж ТЗЛ-200

тзл-200 габариты

Скачать документацию

ТЗЛ-200 трансформаторы тока нулевой последовательности. Руководство по эксплуатации.
