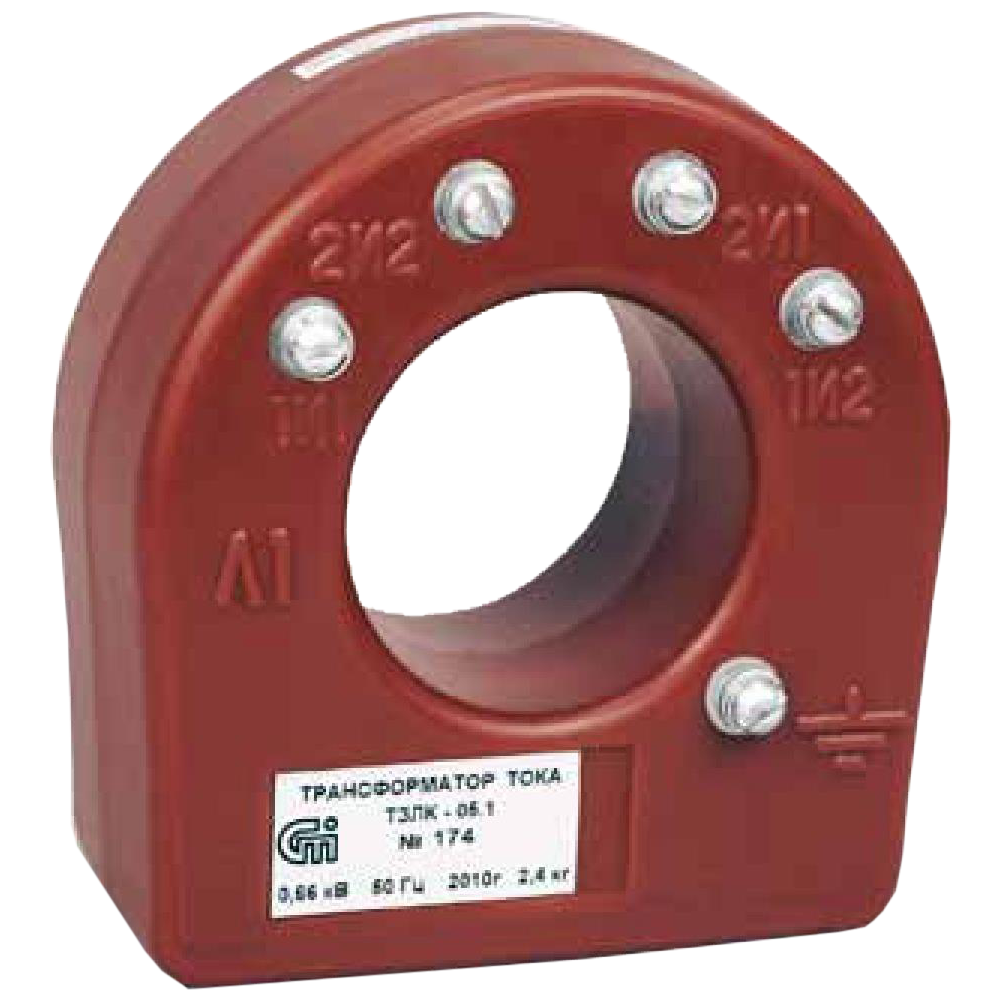

ТЗЛК-О5.1 трансформаторы тока нулевой последовательности

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 0,66 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы ТЗЛК-О5.1 предназначены для работы в подземных выработках угольных и сланцевых шахт, выпускаются в климатическом исполнении О категории размещения 5.1 по ГОСТ 15150.

Трансформаторы тока нулевой последовательности ТЗЛК-О5.1 могут быть использованы в распредустройствах (3-110) кВ при условии, что главная изоляция между токоведущими жилами кабеля и вторичной обмоткой трансформатора обеспечивается изоляцией кабеля или воздушным промежутком.

Рабочее положение – любое.

Технические характеристики

Номинальное напряжение, кВ

0,66

Испытательное одноминутное напряжение, кВ

3

Номинальная частота, Гц

50

Коэффициент трансформации «1И1 -1И2»

25/1

Масса, кг

2,4

Односекундный ток термической стойкости, А

140

Чувствительность (вторичное напряжение при активной нагрузке 1 Ом) при первичном токе 0,25 А, не менее, мВ

7

Чувствительность защиты в комплекте с реле ЗЗМ-1 У 2 типа «Зеро» (первичный ток), не более, А

0,17

Минимальный ток срабатывания в комплекте с реле РТЗ-51, при уставке А:

 - 30 мА

0,8

 - 122 мА

2,9

 - в комплекте с реле РТ-140/0,2, А при уставке 100 мА

3,9

Угловая погрешность тока при активной нагрузке 1 Ом относительно первичного, при первичном токе 0,25 А, не более

30°

Напряжение на выводах вторичной обмотки «1И1 и 1И2» при нагрузке 1 Ом при протекании по дополнительной обмотке «2И1 и 2И2» тока 0,04 А частоты 50 Гц, не менее, мВ

10

Процентное содержание гармонических составляющих во вторичном токе при нагрузке 1 Ом при первичном синусои­дальном токе 0,2 А, не более, %

4

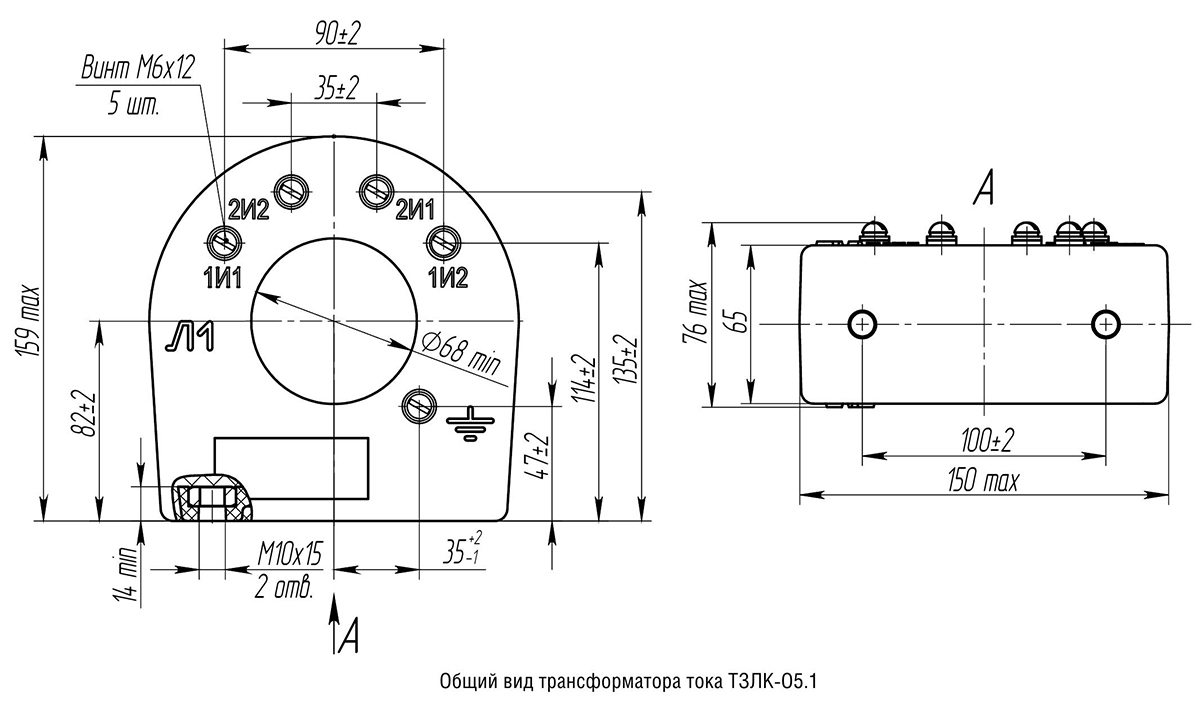

Габаритный чертеж

Структура обозначения, пример заказа

ТЗЛК
О5.1

Климатическое исполнение и категория размещения: О5.1

Тип трансформатора

Стандартный комплект поставки

  • ТЗЛК-О5.1 трансформаторы тока нулевой последовательности.
  • Паспорт.
