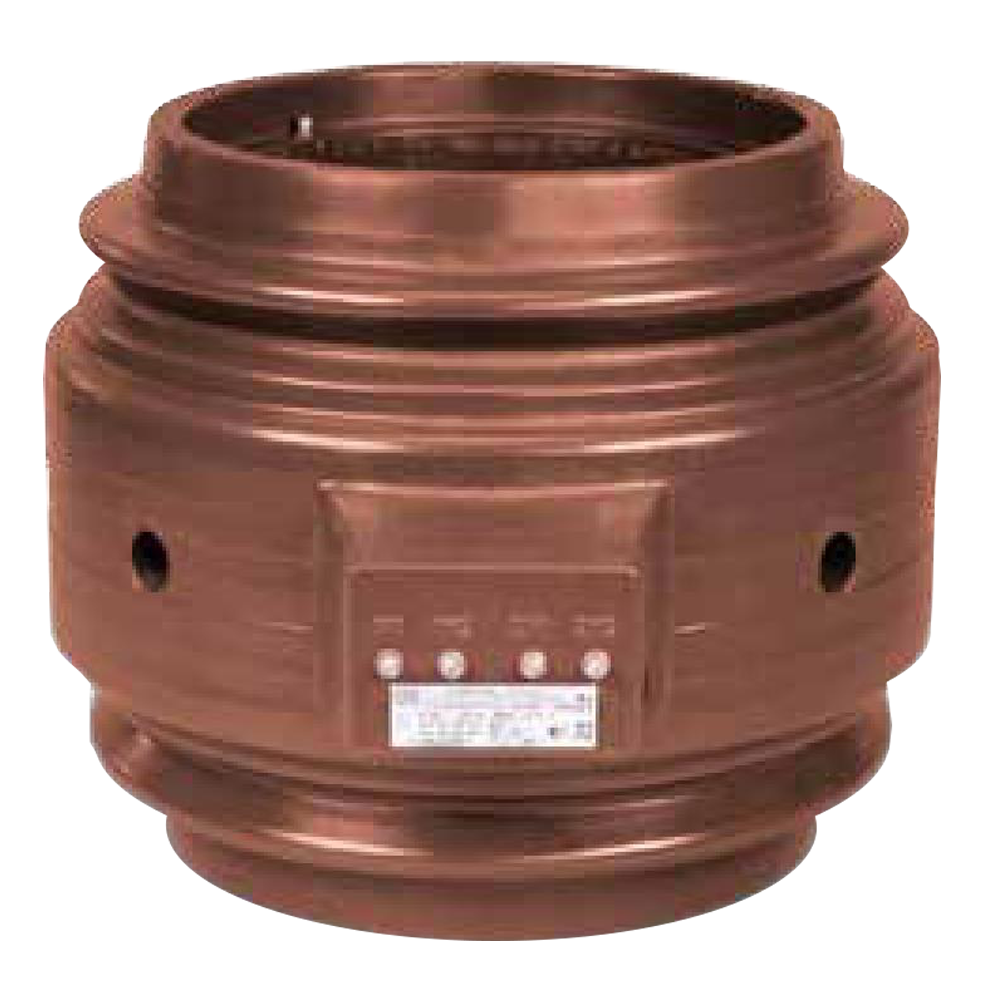

ТШЛ-20-I трансформаторы тока шинные

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 20 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Трансформаторы ТШЛ-20-I являются комплектующими изделиями, которые встраиваются в пофазно-экранированные токопроводы на номинальное напряжение до 20 кВ.

Трансформаторы тока ТШЛ-20-I выполнены в виде шинной конструкции. Рабочее положение - любое.

Условия эксплуатации:

Высота установки над уровнем моря - не более 1000 м.
Диапазон значений температуры воздуха, с учетом перегрева внутри КРУ: -60...+50°С.
Окружающая среда невзрывоопасная, не содержащая пыли, агрессивных газов и паров в концентрациях, разрушающих покрытия, металлы и изоляцию.
Соответствуют группе М6 по ГОСТ 30631.

Технические характеристики

Номинальное напряжение, кВ	20
Наибольшее рабочее напряжение, кВ	24
Номинальная частота переменного тока, Гц	50 или 60
Номинальный первичный ток, А	800-3000; 4000; 5000; 6000; 8000; 10000; 12000; 14000; 15000; 16000; 18000
Номинальный вторичный ток, А	1; 5
Число вторичных обмоток	2 или 3
Класс точности вторичной обмотки	0,2; 0,2S; 0,5; 0,5S – для измерений
Класс точности вторичной обмотки	5Р; 10Р – для защиты
Номинальная вторичная нагрузка вторичных обмоток при коэффициенте мощности cosф = 0.8, ВА	3-50* (30) - для измерений
	3-50* (30) - для защиты
Трехсекундный ток термической стойкости, кА, при номинальных первичных токах, А
3000; 4000; 5000; 6000; 8000; 10000	120
12000; 14000; 15000; 16000; 18000	190
Испытательное напряжение, кВ
- Одноминутное промышленной частоты	65
- Грозового импульса полного	125

*Значение уточняется в заказе. В скобках указана стандартная вторичная нагрузка.

Номинальная предельная кратность для классов точности при номинальном первичном токе, А		Значение для типов
		ТШЛ-20-1	ТШЛ-20-1-3
5Р	3000	22	13
	4000	25	15
	5000	25	16
	6000	26	16
	8000	22	15
	10000	20	12
	12000	15
	14000,15000	17
	16000	16
	18000	13
10Р	3000, 18000	13
	4000, 8000, 12000	15
	5000, 6000, 16000	16
	10000	12
	14000, 15000	17

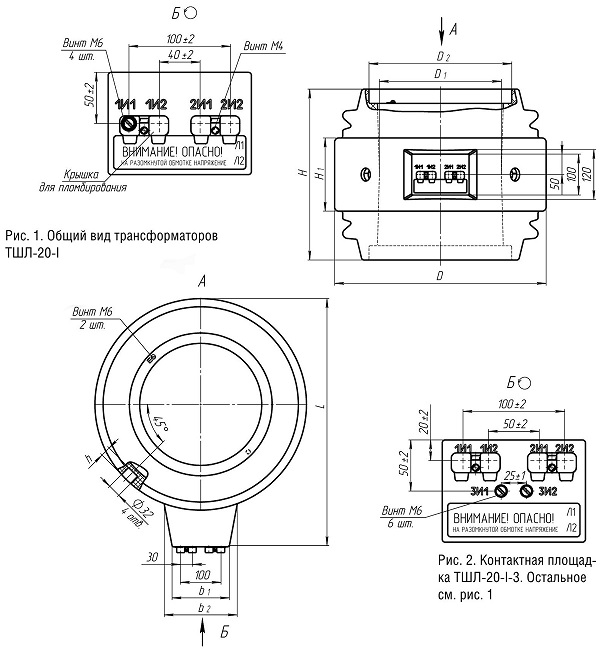

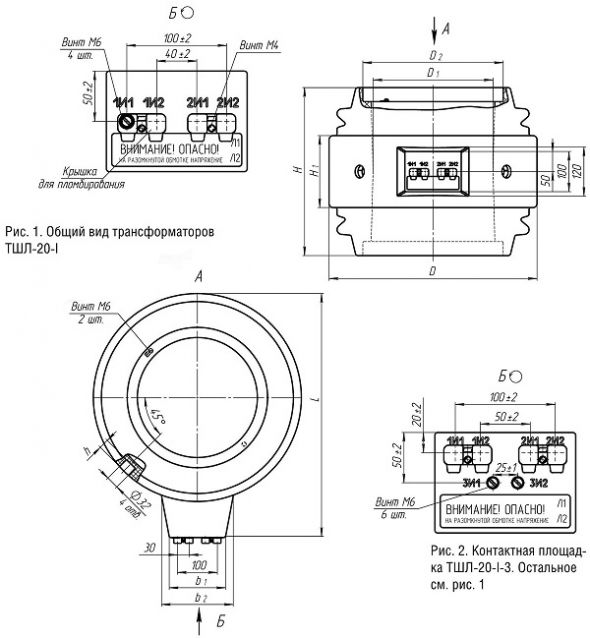

Габаритный чертеж

Номинальный первичный ток, А	Размеры, мм									Масса, кг, max
Номинальный первичный ток, А	D	D1	D2	Н	Н1	h	L	b1	b2	Масса, кг, max
800-3000; 4000; 5000; 6000; 8000; 10000	520	300	351	420	180	25	610	140	180	105
12000	680	430	481	390	150	35	730	150	190	132
14000; 15000; 16000; 18000	830	555	606	390	150	35	865	150	190	178

Структура обозначения, пример заказа

ТШЛ-20-I

0,2S

0,2

10Р

12000

УХЛ2

Климатическое исполнение: УХЛ2

Номинальный вторичный ток: 1 А; 5 А

Номинальный первичный ток: 800-3000 А; 4000 А; 5000 А; 6000 А; 8000 А; 10000 А; 12000 А; 14000 А; 15000 А; 16000 А; 18000 А

Класс точности обмотки №3

Класс точности обмотки №2

Класс точности обмотки №1

Количество вторичных обмоток: 2; 3

Тип трансформатора

Стандартный комплект поставки

ТШЛ-20-I трансформатор тока шинный.
Паспорт.

Скачать документацию

ТШЛ-20-I трансформаторы тока шинные. Руководство по эксплуатации.
