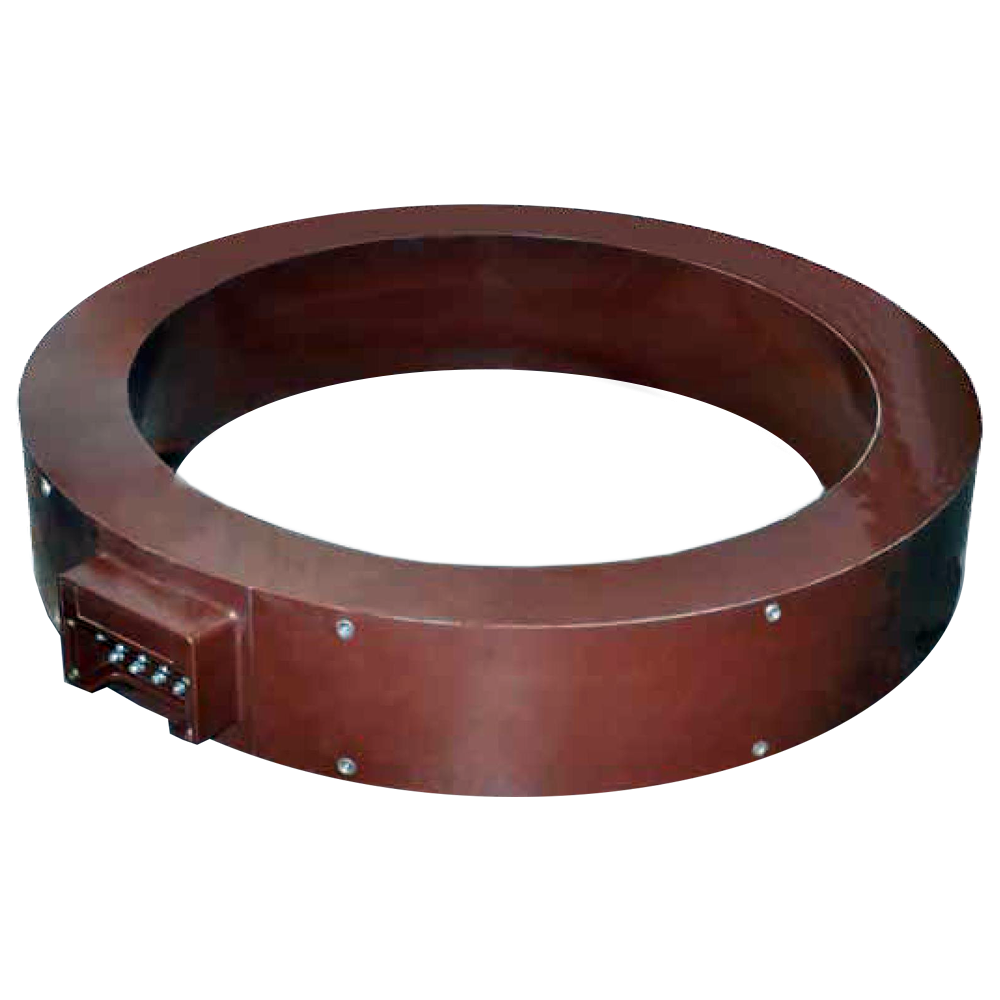

ТШЛГ-0,66 трансформаторы тока шинные

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 0,66 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы тока ТШЛГ-0,66 встраиваются в экранированные токопроводы, с принудительным охлаждением, на номинальное напряжение токопровода  до 27 кВ и предназначены для передачи сигнала измерительной информации измерительным приборам или устройствам защиты и управления в установках переменного тока частоты 50 или 60 Гц с номинальным напряжением до 0,66 кВ включительно.

Изоляцией, обеспечивающей электрическую прочность трансформатора ТШЛГ-0,66, служит воздушный зазор между токоведущей частью токопровода и литым блоком прибора. Рабочее положение в пространстве – любое.

Технические характеристики

Номинальное напряжение, кВ

0,66

Наибольшее рабочее напряжение, кВ

0,8

Номинальная частота переменного тока, Гц

50

Номинальный первичный ток, А

3000-30000

Номинальный вторичный ток, А

5 или 1

Количество вторичных обмоток

1, 2, 3, 4, 5

Класс точности вторичной обмотки по ГОСТ 7746

0,2S; 0,2; 0,5S; 0,5 - для измерений

5Р или 10Р - для защиты

Номинальная вторичная нагрузка вторичных обмоток для измерений и защиты при коэффициенте мощно­сти cos ф = 0,8, ВА (нагрузка индуктивно-активная)

3- 300

Трехсекундный ток термической стойкости, кА, при номинальном первичном токе, А:

3000-10000

120

12000-18000

190

24000; 30000

220

*Значения номинальной предельной кратности приведены при значении вторичной нагрузки 30 В∙А.

Классы точности, значения номинальных вторичных нагрузок, номинальной предельной кратности и номинального коэффициента безопасности уточняются при заказе.

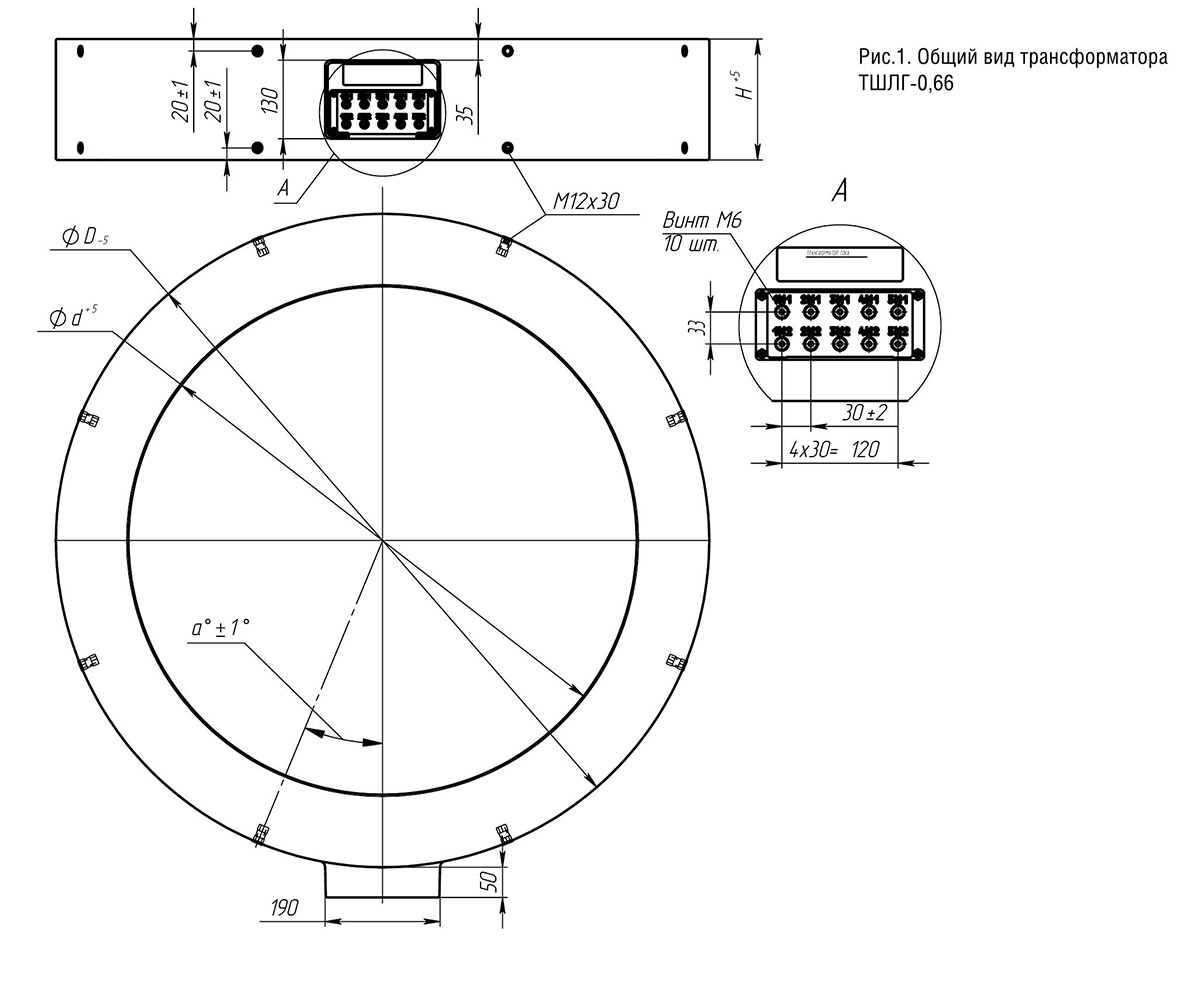

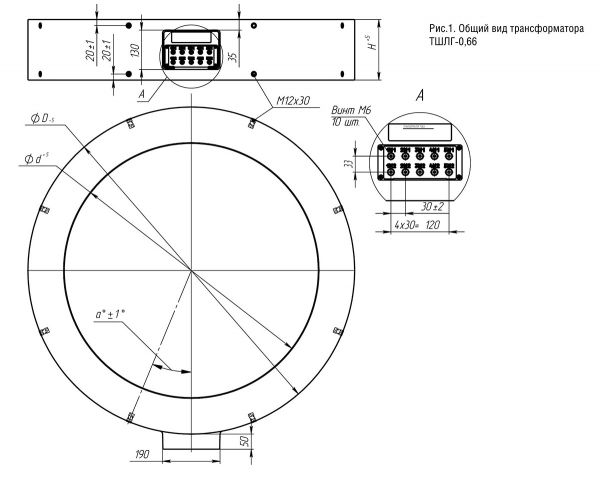

Габаритный чертеж

Номинальный
первичный ток, А



Размеры, мм

а°

Количество втулок
для крепления, шт

Масса max, кг

D

d

Н

3000/5 - 5000/5

540

380

200, 260, 320, 400
по количеству
вторичных обмоток 1 или
2, 3, 4, 5 соответственно

45

8

85

6000/5-10000/5

630

470

110

12000/5 - 14000/5

720

560

30

12

16000/5-30000/5

1080

840

22,5

16

155

Структура обозначения, пример заказа

ТШЛГ-0,66
2
0,2S
/5Р
6000
/5
УХЛ2

Климатическое исполнение: УХЛ2

Номинальный вторичный ток: 1 А; 5 А

Номинальный первичный ток: 3000-30000 А

Класс точности обмотки №2

Класс точности обмотки №1

Количество вторичных обмоток

Тип трансформатора

Стандартный комплект поставки

  • ТШЛГ-0,66 трансформатор тока шинный.
  • Паспорт.
