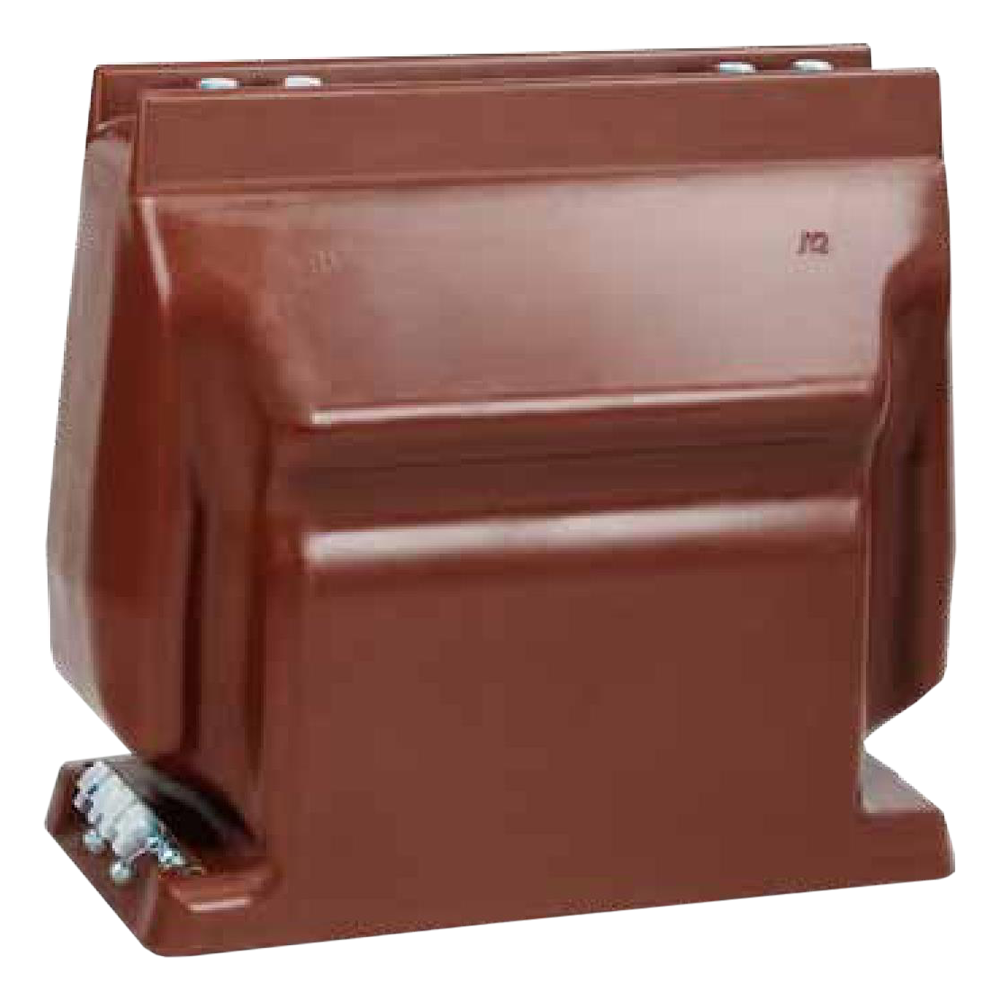

ТЛК-35 трансформаторы тока опорные

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 35 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы ТЛК-35 предназначены для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока частоты 50 или 60 Гц на класс напряжения до 35 кВ.

Трансформаторы тока ТЛК-35 для дифференциальной защиты поставляются по специальному заказу. Рабочее положение - любое. Приборы выполнены в виде опорной конструкции. Содержат магнитопроводы, первичную и вторичные обмотки, которые залиты эпоксидным компаундом, благодаря чему обеспечивает электрическую прочность изоляции и защиту обмоток от проникновения влаги и механических повреждений.

Технические характеристики

Номинальное напряжение, кВ

35

Наибольшее рабочее напряжение, кВ

40,5

Номинальная частота переменного тока, Гц

50, 60

Номинальный первичный ток, А*

5, 10, 15, 20, 30, 40, 50, 75, 80,100, 150, 200, 300, 400, 600, 800, 1000, 1200, 1500, 2000, 2500, 3000

Номинальный вторичный ток, А

1 или 5

Число вторичных обмоток

2, 3, 4

Класс точности при номинальном первичном токе

0,2; 0.2S; 0,5; 0.5S; 1; 3 (для измерений)

10Р; 5Р (для защиты)

Номинальная вторичная нагрузка с коэффициентом мощности cosφ=0,8, В∙А, при номинальном первичном токе, А

Обмотки для измерений:

5-800 в классе точности 0,2S

5, (10)

5-800 в классе точности 0,5S

5, 10, 15, (20)



1000-1500 в классе точности 0,2S; 0,5S

5, 10, 15, (20)



2000-3000 в классе точности 0,5

5, 10, (15), 20, 30

Обмотки для защиты

5-1200; 2000; 3000

5, 10, (15)

1500

5, 10, 15, 20, (30)

Номинальная предельная кратность обмотки для защиты при номинальном первичном токе, А:

5, 10, 20, 40, 50, 80, 100, 200, 400, 500, 1500

10

15, 30, 75, 150, 300, 600, 800

12

1000

13

1200

15

2000, 2500

18

3000

19

Трехсекундный ток термической стойкости, кА, при номинальном первичном токе, А

5

0,6

10, 15

1

20, 30

2

40

6,1

50, 75

8,1

80

15,3

100

20,1

150-1000

31,5

1200, 1500

50

2000

50

2500, 3000

100

Ток электродинамической стойкости, кА, при номинальном первичном токе, А

5

1,5

10, 15

2,6

20, 30

5,2

40

15,6

50, 75

20,8

80

39,1



100

51,3

150-1000

80

1200, 1500

125

2000

125

2500, 3000

250

Масса, кг, max на номинальные первичные токи

(5-1500) А

50**

2000, 2500, 3000 А

70

Испытательное напряжение, кВ

95 (одноминутное промышленной частоты)

550 (грозового импульса полного)

В скобках указана стандартная вторичная нагрузка.
*2000, 2500, 3000 только для ТЛК-35 с двумя вторичными обмотками.
**Для ТЛК-35-1-70 кг, для ТЛК-35-2-85 кг.

Структура обозначения, пример заказа

ТЛК-35
2
0,5
10Р
1500
/5
УХЛ2.1

Климатическое исполнение: УХЛ2.1

Номинальный вторичный ток: 1 А; 5 А

Номинальный первичный ток, А: 5, 10, 15, 20, 30, 40, 50, 75, 80,100, 150, 200, 300, 400, 600, 800, 1000, 1200, 1500, 2000, 2500, 3000

Класс точности обмотки №2

Класс точности обмотки №1

Количество вторичных обмоток: 2; 3; 4

Тип трансформатора

Варианты исполнений

Тип трансформатора

Размеры, мм

Масса, кг

А

В

С

Н

ТЛК-35

245 ±2,5

300-3

80 ±0,5

336-3

50 ±2,5

ТЛК-35-1

335 ±2,5

390-3

170 ±0,5

426-3

70 ±2,5

ТЛК-35-2

410 ±2,5

465-3

245 ±0,5

501-3

85 ±2,5

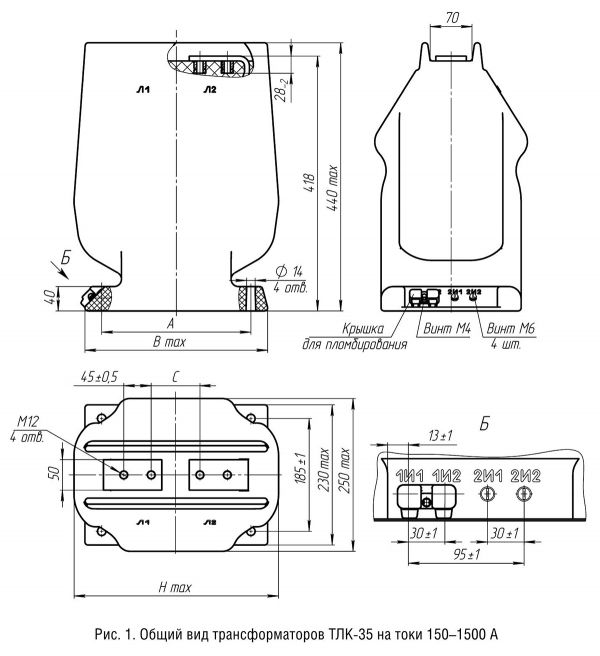

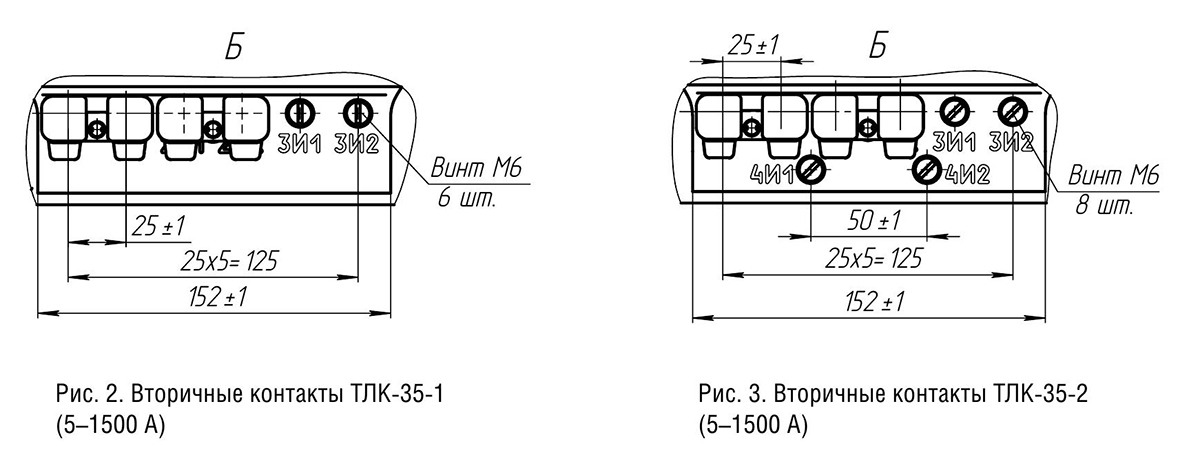

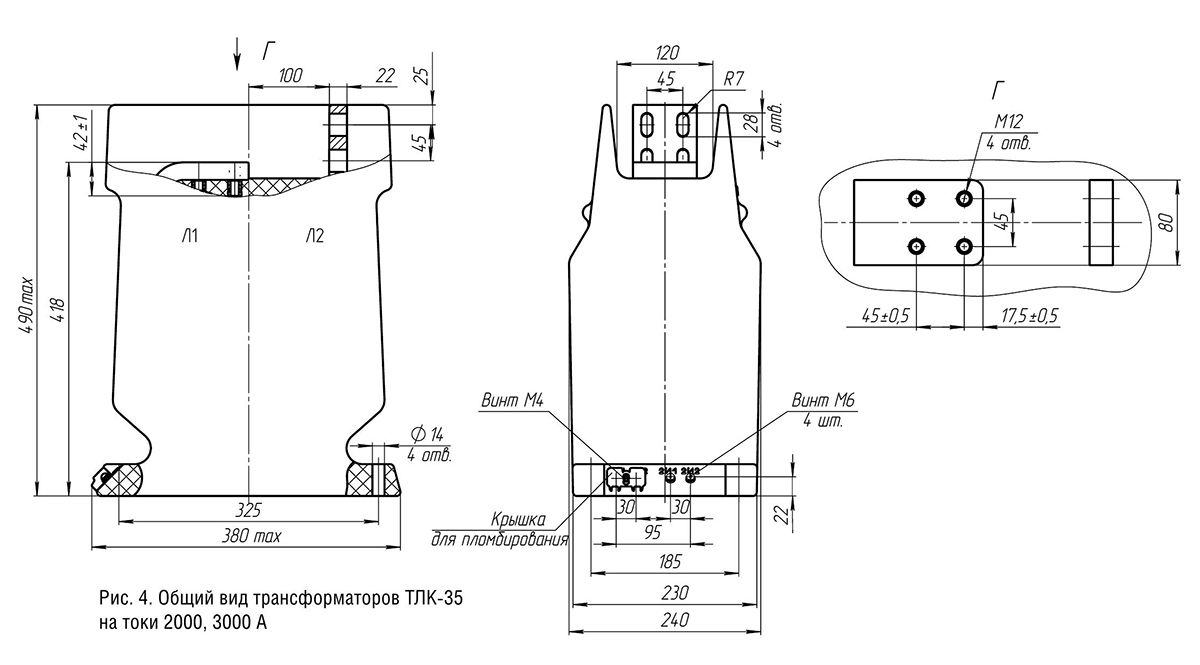

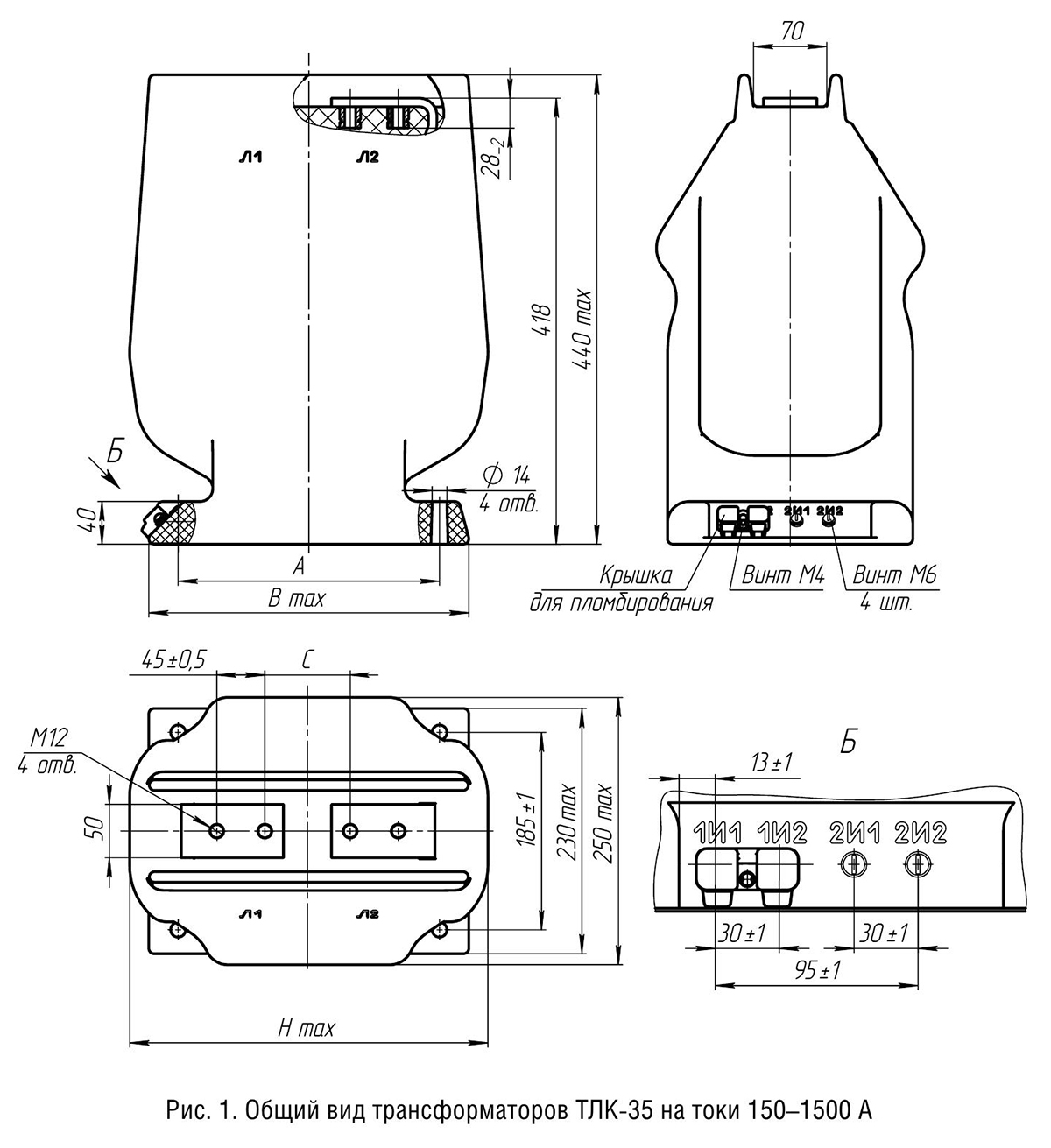

Габаритные чертежи

Стандартный комплект поставки

  • ТЛК-35 трансформатор тока опорный.
  • Паспорт.
