ТШЛ-0,66-III трансформаторы тока шинные

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 0,66 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Трансформаторы измерительные ТШЛ-0,66-III-1, ТШЛ-0,66-III-2 и ТШЛ-0,66-III-3 предназначены для передачи сигнала измерительной информации приборам измерения, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц или 60 Гц на номинальное напряжение до 0,66 кВ включительно.

Особенности:

Трансформаторы ТШЛ-0,66-III класса точности 0,2; 0,5; 0,2 S и 0,5S применяются в схемах учета с потребителями, класса точности 1,0 - в схемах измерения.
Трансформаторы изготавливаются в климатическом исполнении УХЛ 2.1; У2; У3
Рабочее положение любое.
Межповерочный интервал -16 лет.

Структура обозначения, пример заказа

ТШЛ-0,66-III-1

0,5S

100

У3

Климатическое исполнение: УХЛ 2.1; У2; У3

Номинальный вторичный ток, А

Номинальный первичный ток, А

Класс точности вторичной обмотки

Тип трансформатора: ТШЛ-0,66-III-1, ТШЛ-0,66-III-2, ТШЛ-0,66-III-3

Варианты исполнений

ТШЛ-0,66-III-1 Масса-0,8 кг				ТШЛ-0,66-III-2 Масса-2,0 кг				ТШЛ-0,66-III-3 Масса-3,0 кг
Ном. первич. ток, А	Ном. вторич. ток, А	Ном. вторич. нагрузка, ВА	Класс точности	Ном. первич. ток, А	Ном. вторич. ток, А	Ном. вторич. нагрузка, ВА	Класс точности	Ном. первич. ток, А	Ном. вторич. ток, А	Ном. вторич. нагрузка, ВА	Класс точности
100; 150	1; 5	1; 2; 2,5; 3	0,5; 0,5S	300; 400	1; 5	1; 2; 2,5; 3; 5	0,5; 0,5S	600	1; 5	1; 2; 2,5; 3; 5	0,5; 0,5S; 0,2S
200; 250		1; 2; 2,5; 3; 5	0,5; 0,5S	300; 400		10	1			10	0,5; 0,5S
250		1; 2; 2,5; 3	0,2S	500; 600		1; 2; 2,5; 3; 5; 10	0,5; 0,5S; 0,2S			15	0,5
300		1; 2; 2,5; 3; 5	0,5; 0,5S; 0,2S	500; 600		15	1	750		1; 2; 2,5; 3; 5; 10	0,5; 0,5S; 0,2S
300		10	1	750		1; 2; 2,5; 3; 5; 10; 15	0,5; 0,5S; 0,2S	750		15; 20	0,5
400		1; 2; 2,5; 3; 5	0,5; 0,5S; 0,2S	750		20; 30	1	800		1; 2; 2,5; 3; 5; 10	0,5; 0,5S; 0,2S
400		10	0,5	800		1; 2; 2,5; 3; 5; 10; 15	0,5; 0,5S; 0,2S	800		15; 20; 30	0,5
500		1; 2; 2,5; 3; 5	0,5; 0,5S; 0,2S	800		20	0,5	1000; 1200		1; 2; 2,5; 3; 5; 10; 15	0,5; 0,5S; 0,2S
		10; 15	0,5	1000; 1200; 1500		1; 2; 2,5; 3; 5; 10; 15	0,5; 0,5S; 0,2S	1000; 1200		20; 30	0,5
		1; 2; 2,5; 3; 5; 10	0,5; 0,5S; 0,2S	1000; 1200; 1500		20; 30	0,5	1500		1; 2; 2,5; 3; 5; 10; 15; 20	0,5; 0,5S 0,2S
600	5	15; 20	0,5	2000; 2500	5	1; 2; 2,5; 3; 5; 10; 15; 20	0,5; 0,5S; 0,2S	1500		30	0,5; 0,5S
						1; 2; 2,5; 3; 5; 10; 15; 20	0,5; 0,5S; 0,2S	2000; 2500; 3000; 4000		1; 2; 2,5; 3;	0,5; 0,5S 0,2S
						30	0,5; 0,5S	2000; 2500; 3000; 4000		5; 10; 15; 20; 30	0,5; 0,5S 0,2S

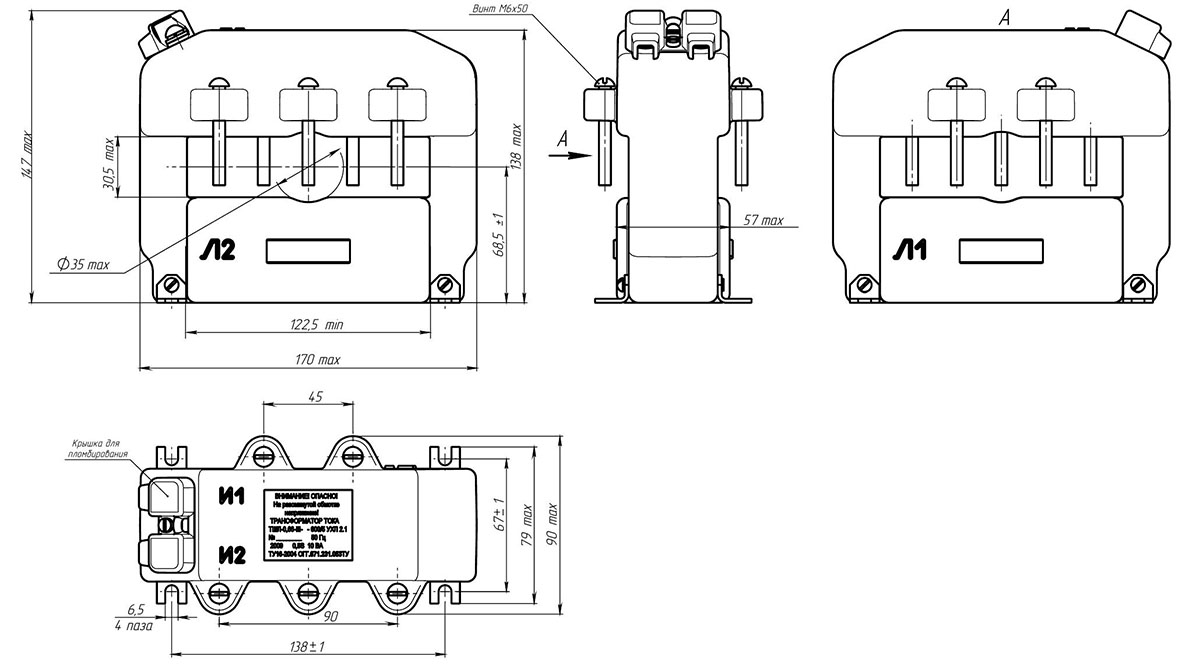

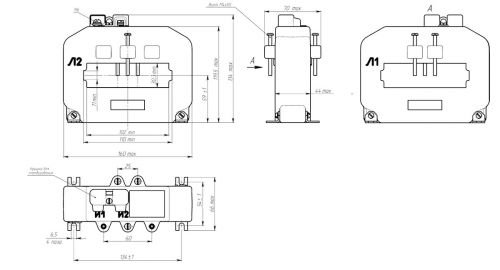

Габаритный чертеж

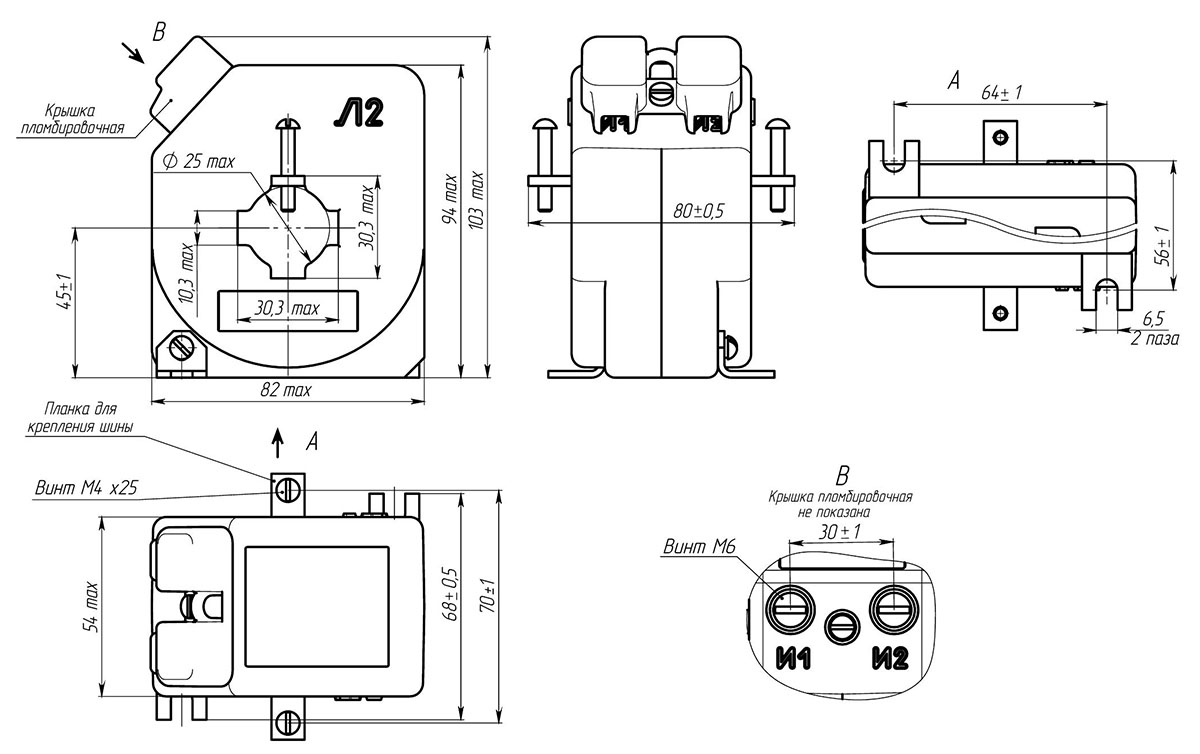

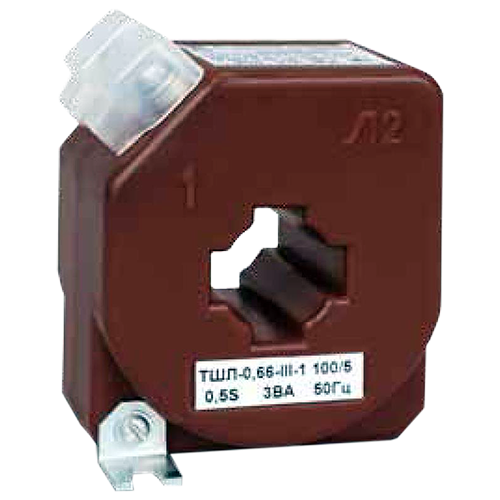

ТШЛ-0,66-III-1

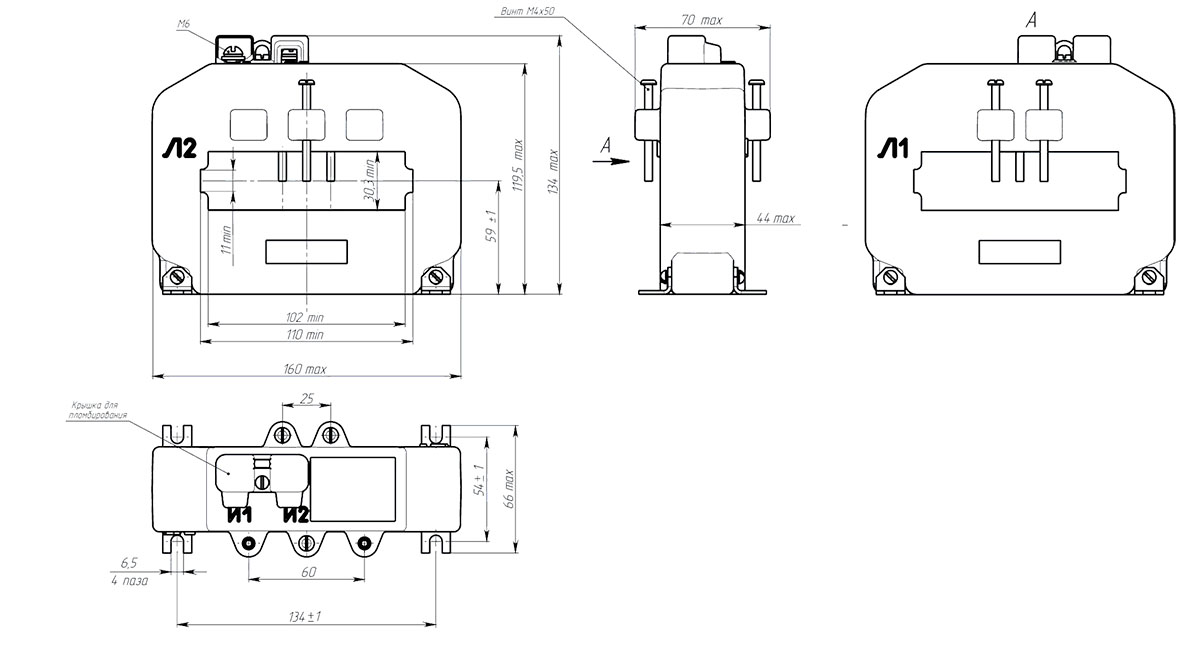

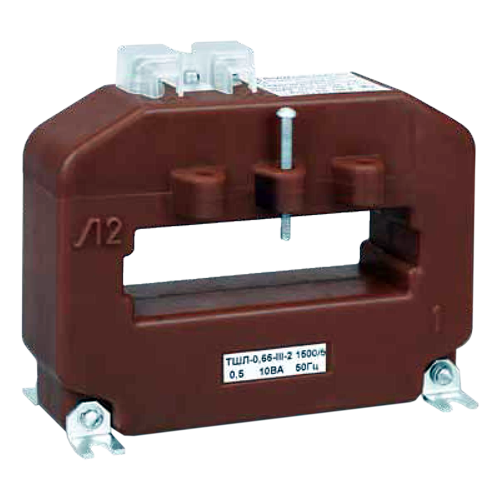

ТШЛ-0,66-III-2

ТШЛ-0,66-III-3

Стандартный комплект поставки

ТШЛ-0,66-III-1, ТШЛ-0,66-III-2 или ТШЛ-0,66-III-3 трансформатор тока.
Паспорт.

Скачать документацию

ТШЛ-0,66-II; ТШЛ-0,66-III трансформаторы тока шинные. Руководство по эксплуатации.
