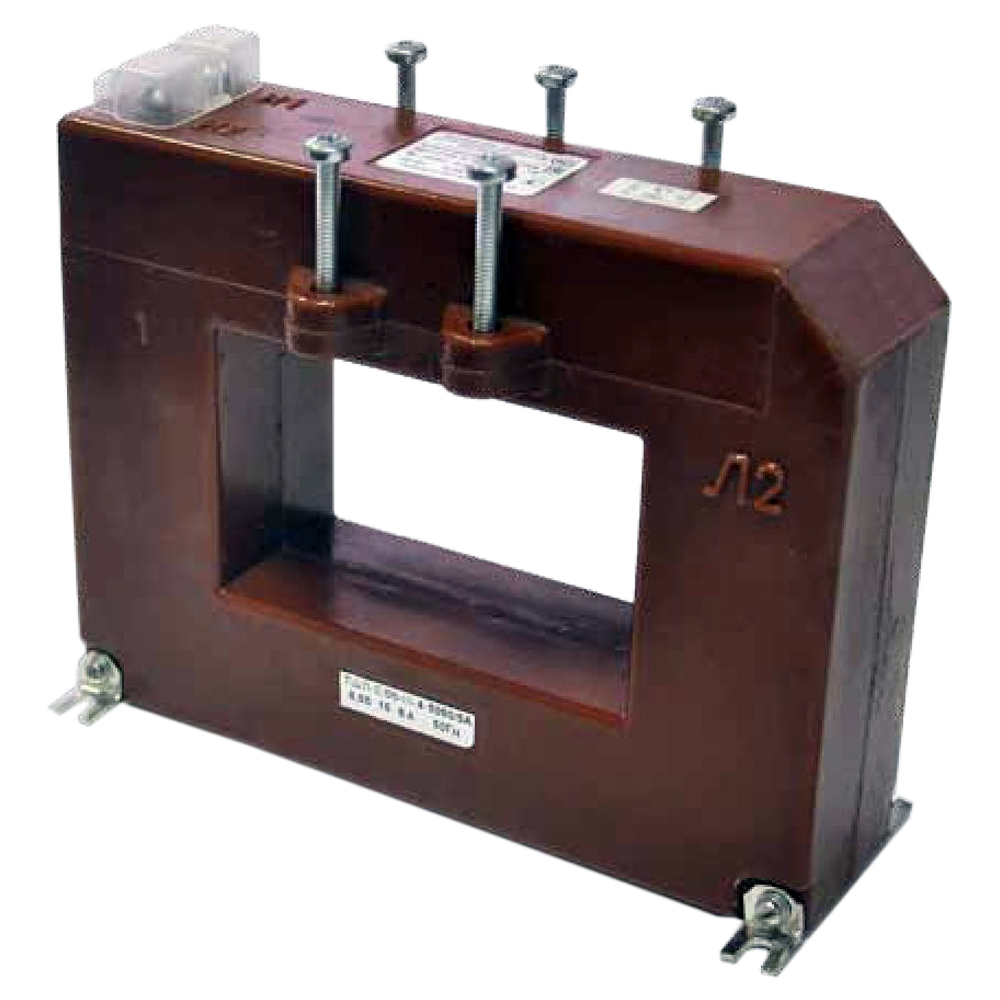

ТШЛ-0,66-III-4 трансформаторы тока шинные

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 0,66 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы ТШЛ-0,66-III-4 предназначены для встраивания в комплектные распределительные устройства (КРУ) и служат для передачи сигнала измерительной информации измерительным приборам или устройствам защиты и управления в установках переменного тока частотой 50 или 60 Гц с номинальным напряжением до 0,66 кВ включительно.

Трансформаторы тока ТШЛ-0,66-III-4 классов точности 0,2; 0,5; 0,2S и 0,5S применяются в схемах учета с потребителями, 1 - в схемах измерения.

Технические характеристики

Номинальный первичный ток

1000 А, 1200 А,  1500 А, 2000 А, 2500 А, 3000 А, 4000 А, 5000 А

Номинальный вторичный ток

1 А; 5 А

Класс точности по ГОСТ 7746

0,2S; 0,2; 0,5S; 0,5; 1

Климатическое исполнение

УХЛ 2.1; У2; У3

Масса, max

5 кг

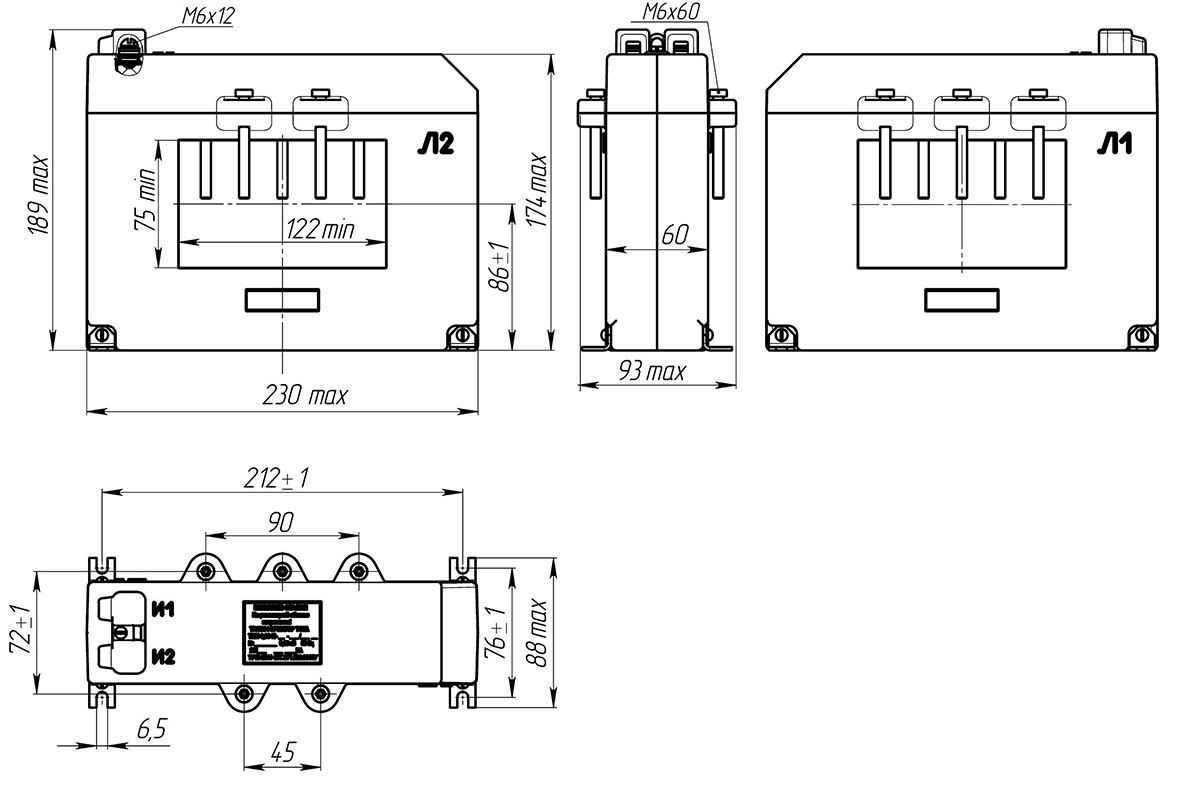

Габаритный чертеж

ТШЛ-0,66-III-4

Структура обозначения, пример заказа

ТШЛ-0,66-III-4
0,2
1200
/5
У2

Климатическое исполнение: УХЛ 2.1; У2; У3

Номинальный вторичный ток, А

Номинальный первичный ток, А

Класс точности вторичной обмотки

Тип трансформатора

Стандартный комплект поставки

  • ТШЛ-0,66-III-4 трансформатор тока.
  • Паспорт.
