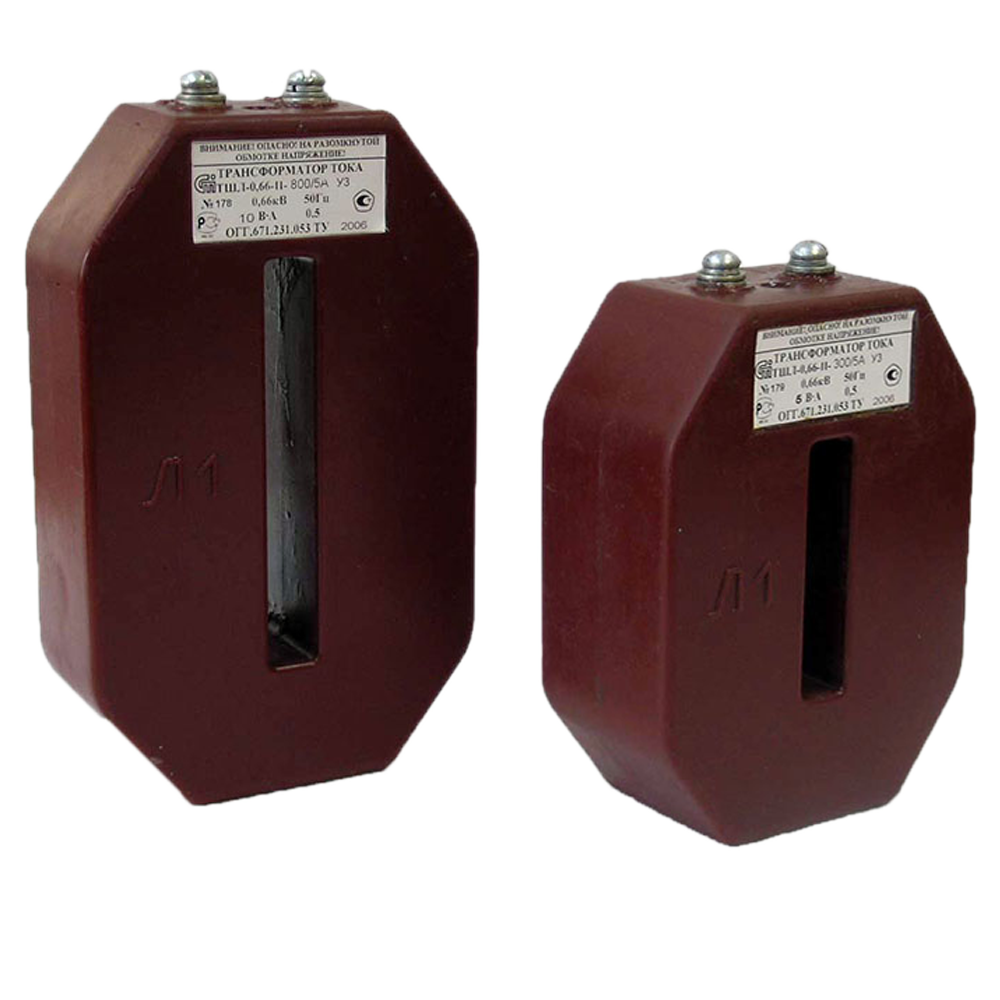

ТШЛ-0,66-II трансформаторы тока шинные

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 0,66 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы тока ТШЛ-0,66-II и ТШЛ-0,66-II-1 предназначены для уменьшения первичных токов до значений, наиболее удобных для подключения измерительных приборов, реле защиты и устройств автоматики.

Трансформаторы ТШЛ-0,66-II являются комплектующими изделиями и устанавливаются в комплектные распределительные устройства (КРУ).

Трансформаторы измерительные ТШЛ-0,66-II не имеют собственной первичной обмотки, ее роль выполняет кабель или шина распределительного устройства, проходящие через внутреннее окно трансформаторов. Главная изоляция между шиной или токопроводящими жилами кабеля и вторичной обмоткой трансформаторов обеспечивается изоляцией шины или кабеля.

Вторичная обмотка намотана на прямоугольный магнитопровод и залита изоляционным компаундом на основе эпоксидной смолы. Изоляционный монолитный корпус надежно защищает внутренние части трансформатора от механических повреждений и проникновения влаги.

Стороны трансформатора, соответствующие линейным выводам первичной цепи, обозначены литерой «Л1» и «Л2». Выводы вторичной обмотки обозначены «И1» и «И2».

Рабочее положение в пространстве - любое.

Технические характеристики

Номинальное напряжение

0,66 кВ

Номинальная частота

50 Гц, 60 Гц

Номинальный первичный ток

300 А, 400 А, 500 А, 600 А, 800 А, 1000 А, 1200 А, 1500 А, 2000 А, 2500 А

Номинальный вторичный ток

1 А; 5 А

Номинальная вторичная нагрузка

1 ВА; 1,25 ВА; 2,5 ВА; 3 ВА; 5 ВА; 10 ВА

Класс точности

0,5; 0,5S; 0,2S; 0,2; 1

Климатическое исполнение

У2

Коэффициент безопасности приборов

5-12

Масса трансформатора

1,73 кг (до 600 А); 1,76 кг (800-2500 А)

Структура обозначения, пример заказа

ТШЛ-0,66-II
0,2
800
/1
У2

Климатическое исполнение

Номинальный вторичный ток, А

Номинальный первичный ток, А

Класс точности вторичной обмотки

Тип трансформатора: ТШЛ-0,66-II или ТШЛ-0,66-II-1

Варианты исполнений

ТШЛ-0,66-II

Номинальный первичный ток, А

Размеры, мм

Н

h

L

b

С

L1

В

300, 400, 500, 600

150

135

102

54

64

12,5

57

800, 1000, 1200, 1500, 2000

190

175

109

44

104

47

2500

25


ТШЛ-0,66-II-1

Номинальный первичный ток, А

Размеры, мм

Н

В

b

С

L1

300, 400, 500, 600

127

57

54

64

12,5

800, 1000, 1200, 1500, 2000

165

47

44

104

2500

25

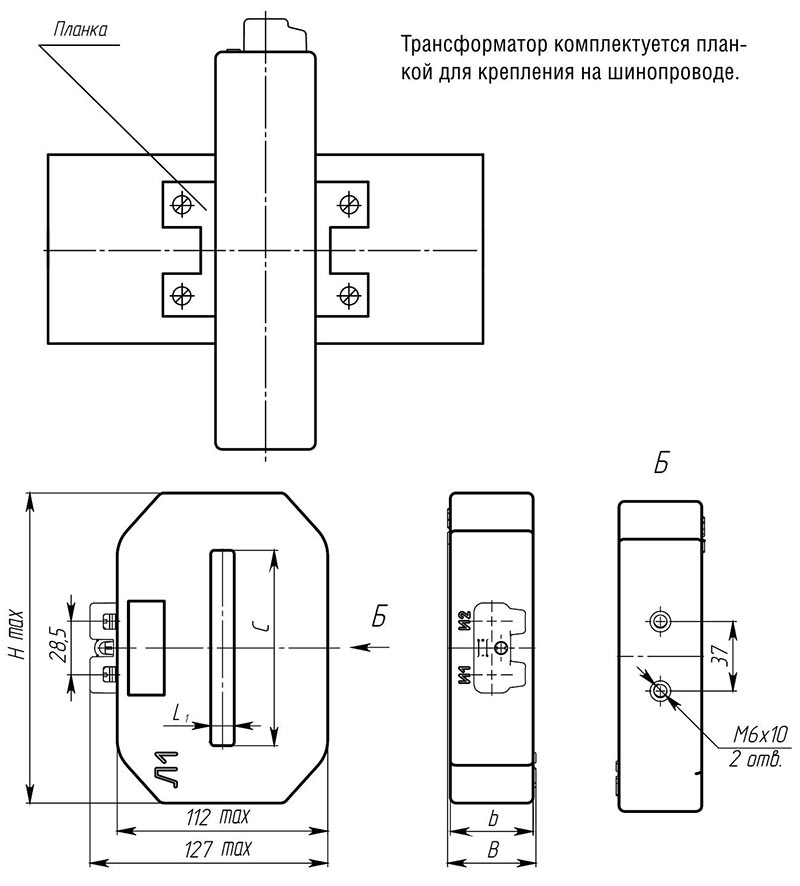

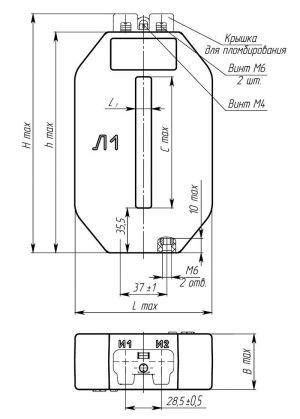

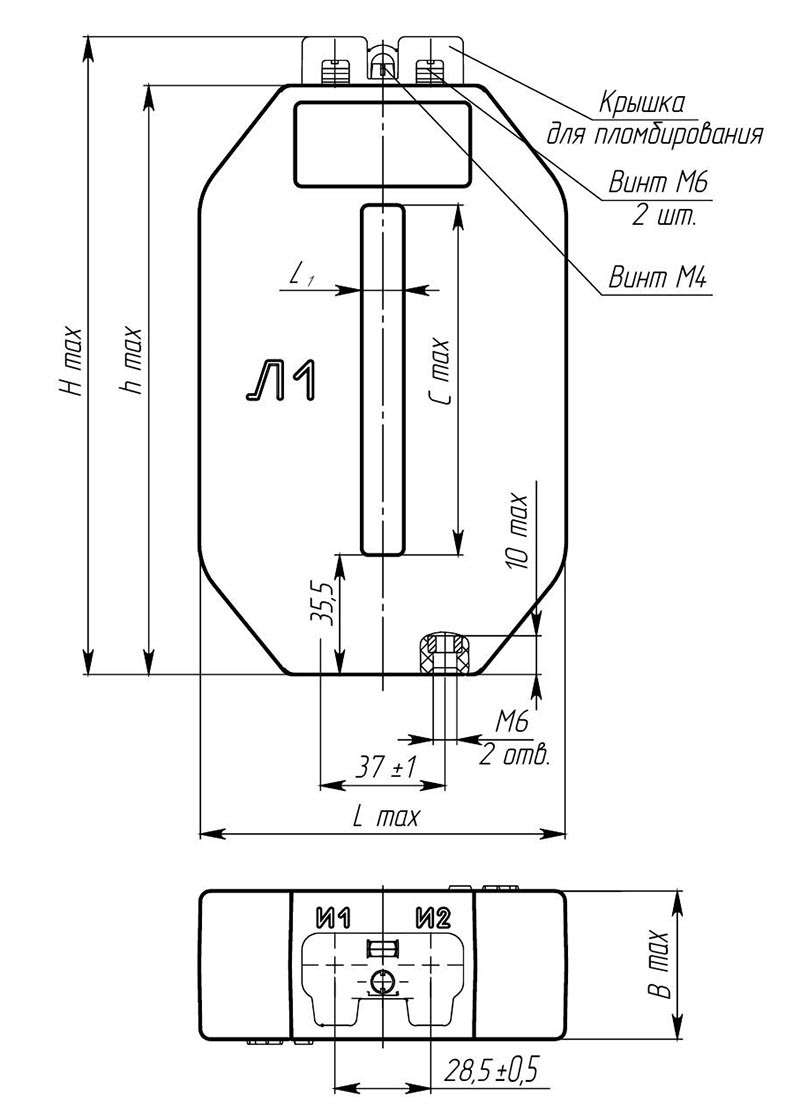

Габаритный чертеж

ТШЛ-0,66-II ТШЛ-0,66-II-1

Стандартный комплект поставки

  • ТШЛ-0,66-II или ТШЛ-0,66-II-1 трансформатор тока.
  • Паспорт.
