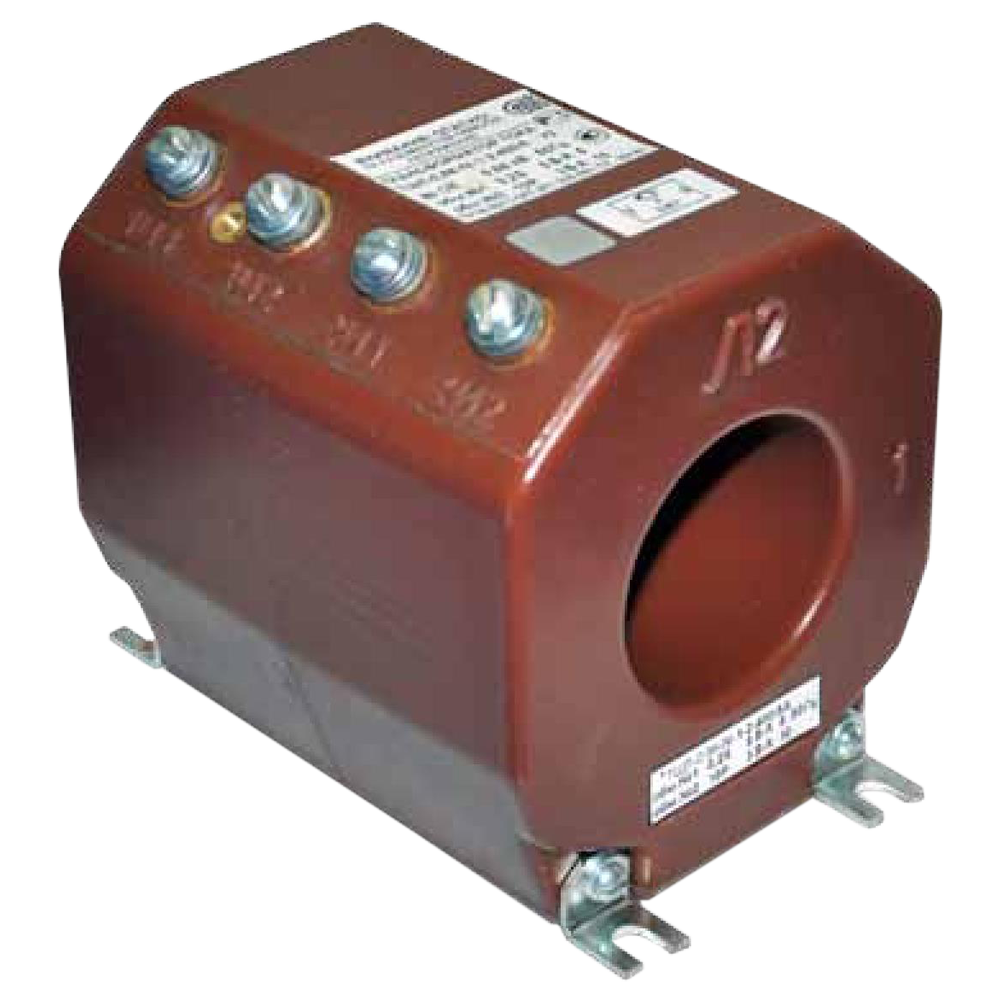

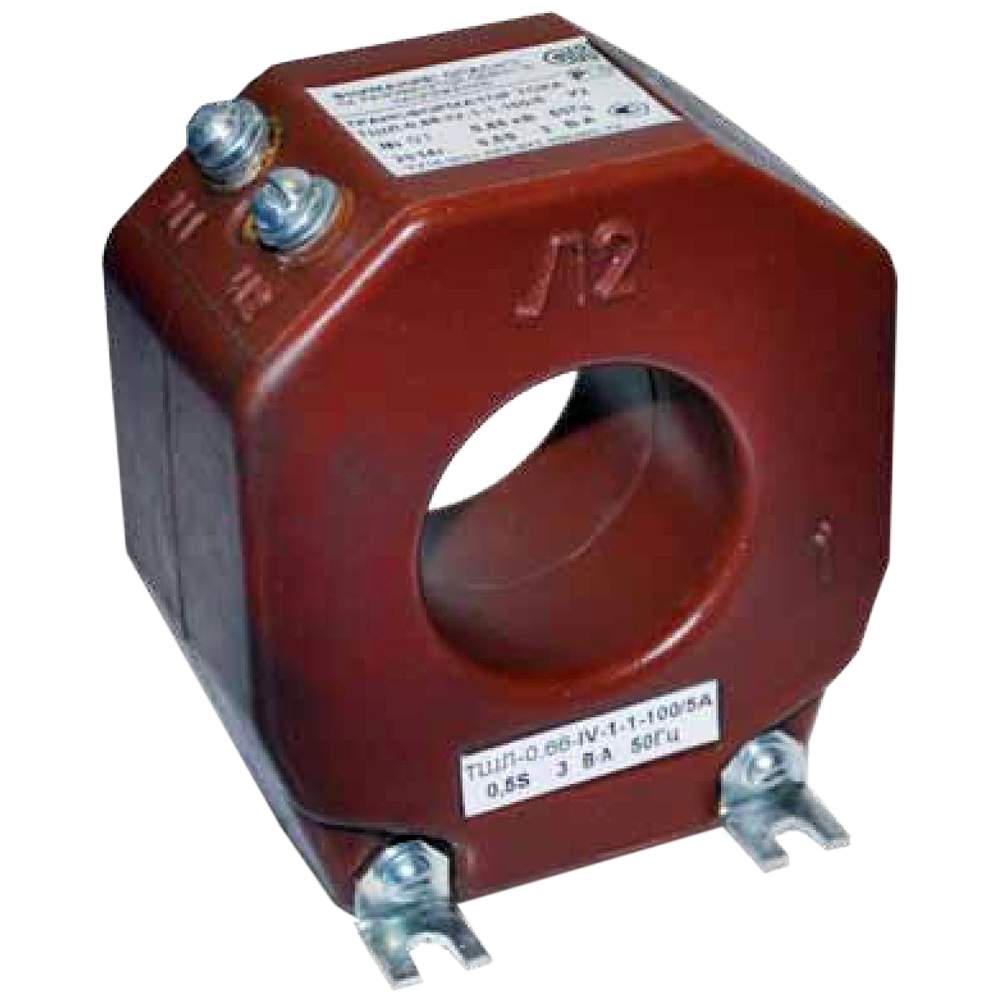

ТШЛ-0,66-IV трансформаторы тока шинные

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 0,66 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы ТШЛ-0,66-IV предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц на номинальное напряжение до 0,66 кВ включительно.
Допускается использование трансформаторов тока ТШЛ-0,66-IV в электрических цепях на номинальное напряжение выше 0,66 кВ, при условии, что главная изоляция между шиной или токопроводящими жилами кабеля и вторичной обмоткой трансформатора обеспечивается собственной изоляцией шины или кабеля.

Технические характеристики

Наименование

ТШЛ-0,66-IV-1-1

ТШЛ-0,66-IV-1-2

ТШЛ-0,66-IV-2-1

ТШЛ-0,66-IV-2-2

Количество вторичных обмоток

1 2 1 2

Номинальное напряжение

0,66 кВ

Наибольшее рабочее напряжение

0,8 кВ

Номинальная частота переменного тока

50 Гц

Номинальный первичный ток

100 А, 150 А, 200 А, 250 А, 300 А, 400 А, 500 А, 600 А

Номинальный вторичный ток

1 А или 5 А

Класс точности вторичных обмоток по ГОСТ 7746

0,2S; 0,5S; 0,5 (для измерений)

5Р; 10Р (для защиты)

Номинальная вторичная нагрузка вторичных обмоток:

- для измерений

1 ВА; 2 ВА; 2,5 ВА (при cos ϕ = 1)

3 ВА; 5 ВА (при cos ϕ = 0,8, нагрузка индуктивно-активная)

 - для защиты



1; 2; 2,5 (при cos ϕ = 1)

3; 5 (при cos ϕ = 0,8, нагрузка индуктивно-активная)

Климатическое исполнение

УХЛ2

Структура обозначения, пример заказа

ТШЛ-0,66-IV
0,5
100
/5
УХЛ2

Климатическое исполнение

Номинальный вторичный ток, А

Номинальный первичный ток, А

Класс точности вторичной обмотки

Тип трансформатора

Варианты исполнений

Значения номинальной предельной кратности обмотки для защиты в зависимости от номинального первичного тока и номинальной вторичной нагрузки трансформатора

Номинальный
вторичный
ток, А

Номинальный
первичный
ток, А

Номинальная предельная кратность обмоток для защиты, не менее, при номинальной вторичной нагрузке, ВА

1

2

2,5

3

5

10

ТШЛ-0,66-IV-1-2

5

150

12

-

-

-

-

-

200

10; 15*

10

8

9

~

-

250

15; 15*

11

9

8

6

-

300

11; 11*

8; 14*

7; 11*

10; 10*

7

-

400

11; 11*

8; 8*

7; 7*

6; 9*

5; 7*

-

500

10; 10*

8; 8*

7; 10*

7; 10*

5; 8*

5

600

10; 10*

9; 9*

8; 10*

8; 10*

8; 8*

4; 4*

1

150

16

10

-

-

-

-

200

14; 14*

9

8

7

-

-

250

15; 15*

11

9

8

6

-

300

11; 11*

8; 12*

7; 10*

10

7

-

400

13; 13*

9; 15*

8; 13*

7; 12*

5; 9*

5

500

10; 10*

8; 11*

7; 10*

7; 10*

5; 8*

5

600

10; 10*

9; 12*

8; 11*

8; 11*

6; 9*

4

ТШЛ-0,66-IV-2-2

5

150

12

12

-

-

-

-

200

10; 19*

10

11

10

-

-

250

8; 15*

11; 13*

9

11

8

-

300

11; 11*

12; 12*

10; 10*

10; 14*

10

-

400

11; 11*

8; 8*

7; 10*

7; 10*

5; 10*

4

500

10; 10*

11; 11*

10; 10*

10; 10*

5; 8*

5

600

11; 11*

9; 14*

13; 13*

13; 13*

10; 10*

6; 6*

1

150

12

-

-

-

-

-

200

10

9

-

-

-

-

250

11; 15*

7

9

8

-

-

300

12; 12*

12; 12*

10; 10*

10

7

-

400

14; 14*

10; 10*

9; 9*

8; 8*

8; 8*

5

500

10; 10*

11; 11*

10; 10*

10; 10*

8; 8*

5

600

10; 10*

12; 12*

11; 11*

11; 11*

9; 9*

6; 6*

*Для класса точности 5Р

Габаритные чертежи

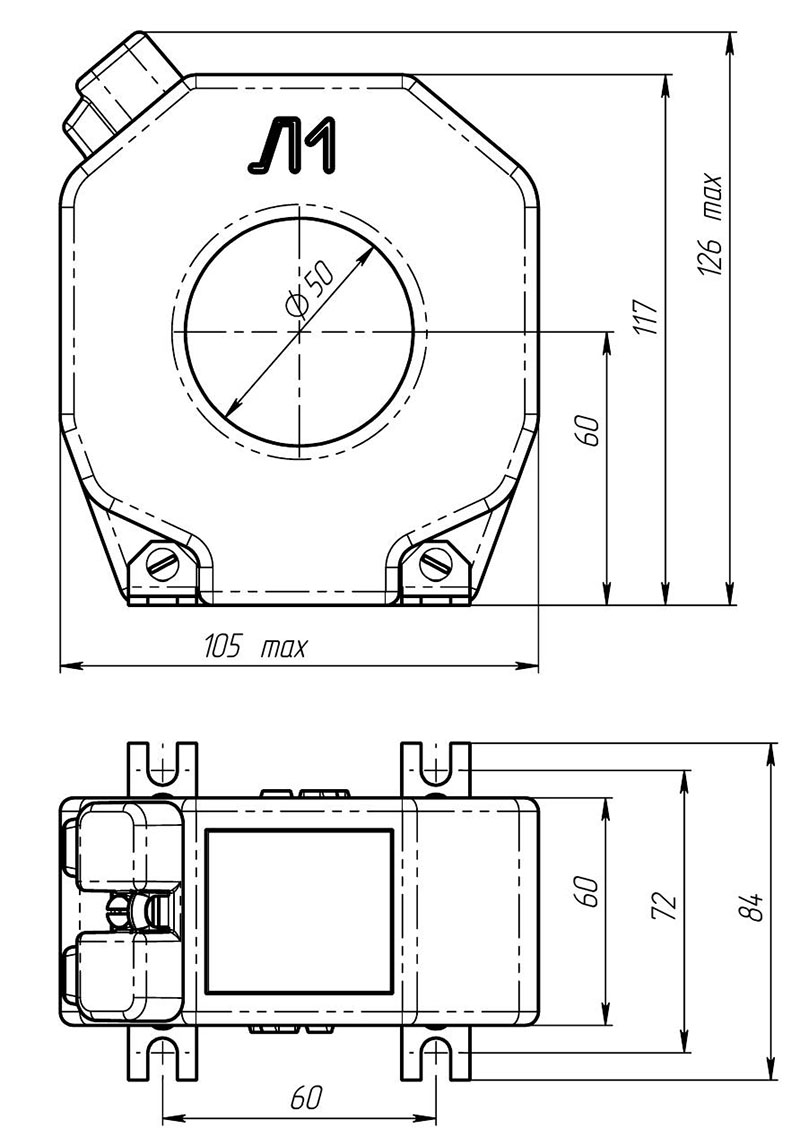

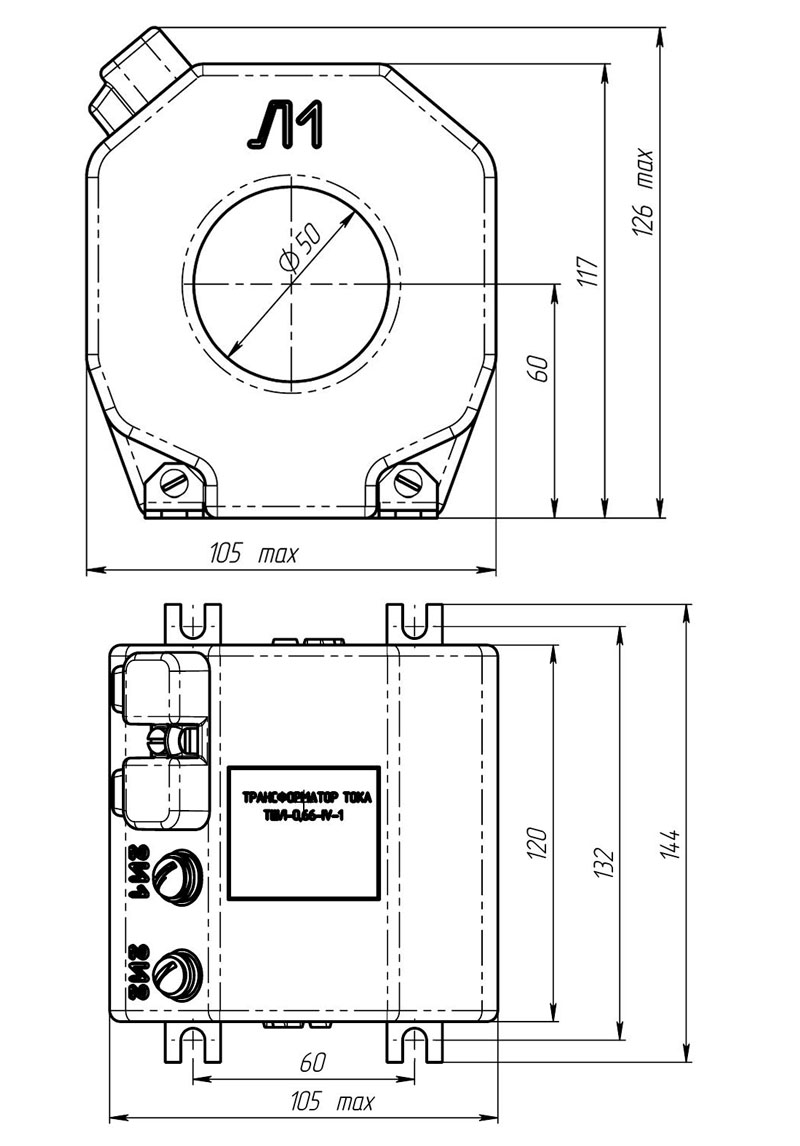

ТШЛ-0,66-IV -1-1 ТШЛ-0,66-IV -1-2

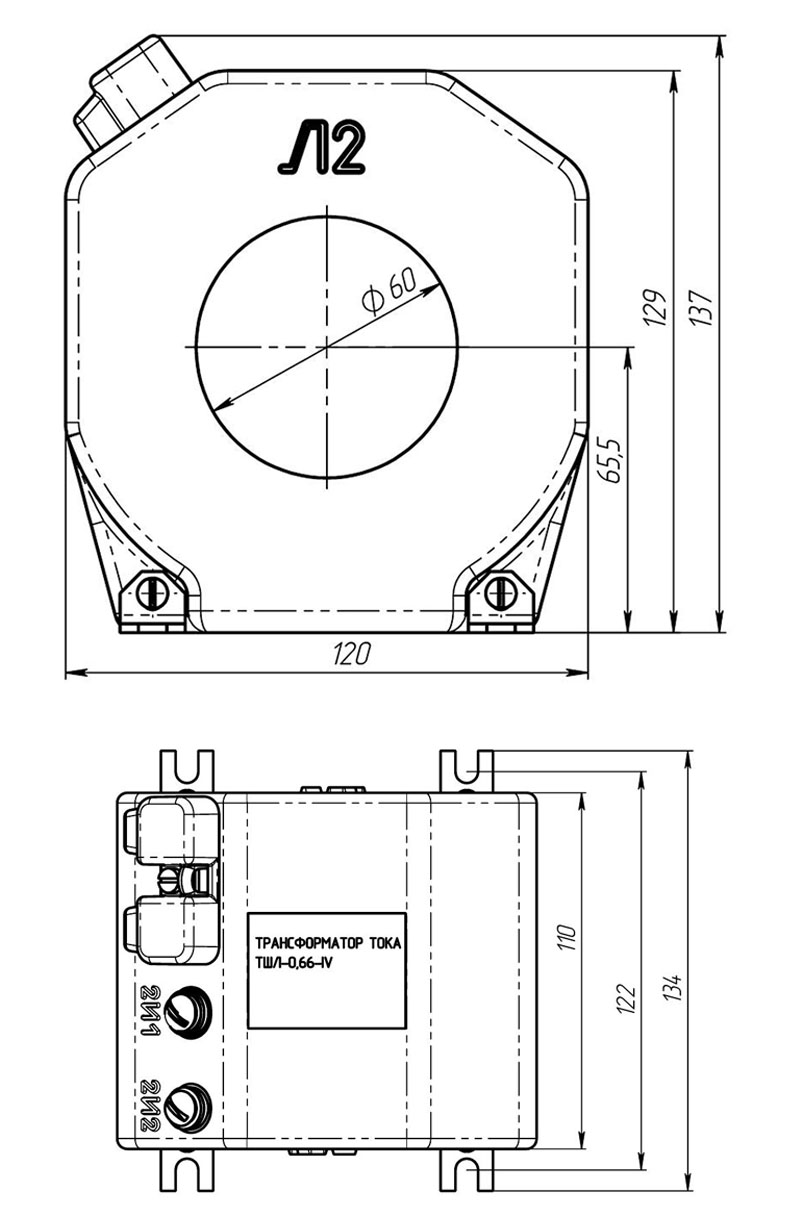

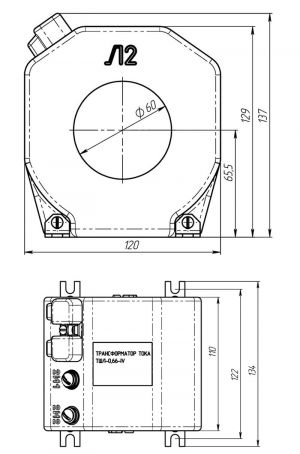

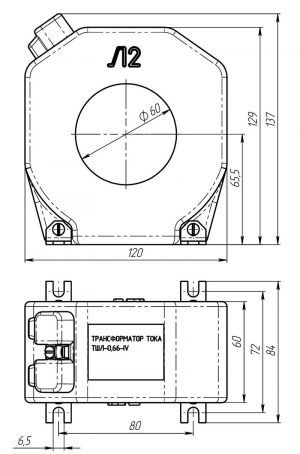

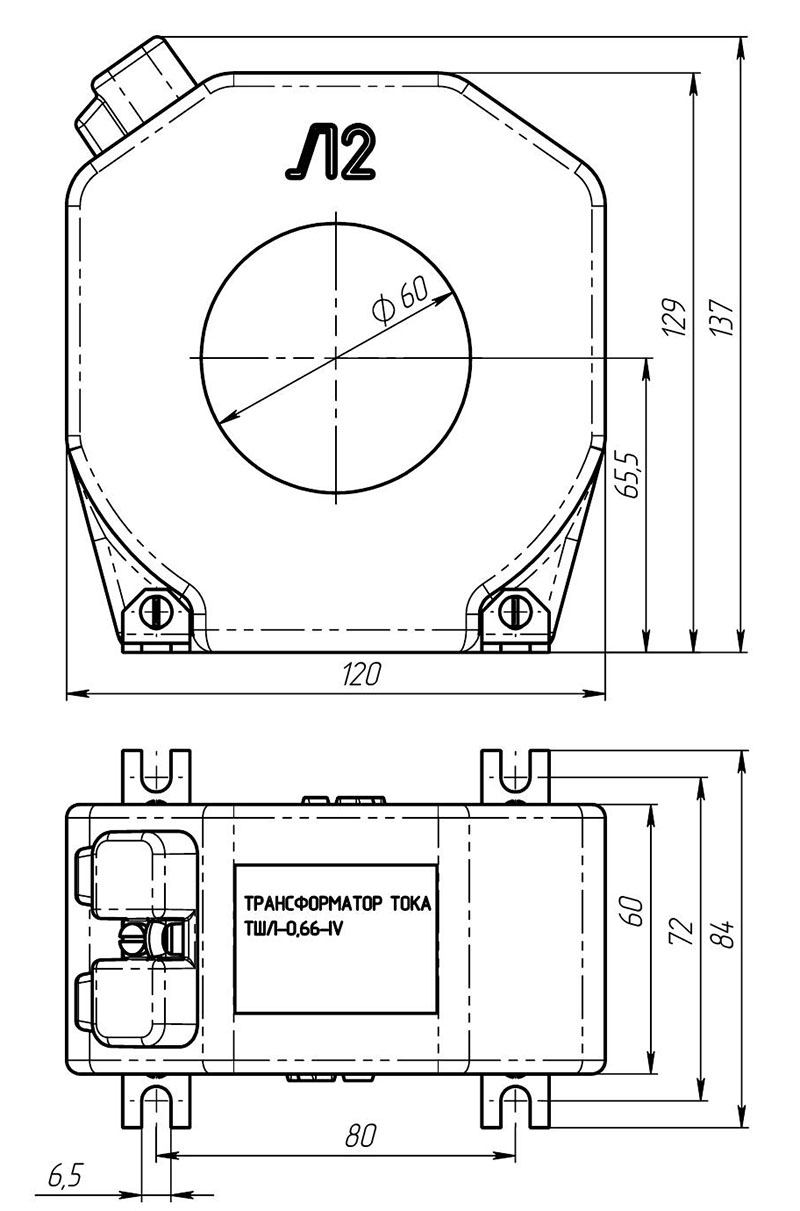

ТШЛ-0,66-IV -2-1 ТШЛ-0,66-IV -2-2

Стандартный комплект поставки

  • ТШЛ-0,66-IV трансформатор тока.
  • Паспорт.
