- ТПОЛ-10М трансформаторы тока проходные

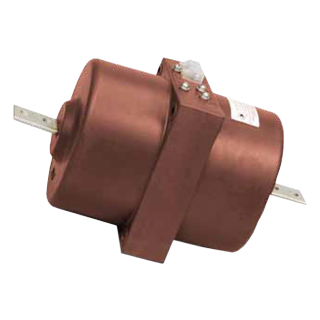

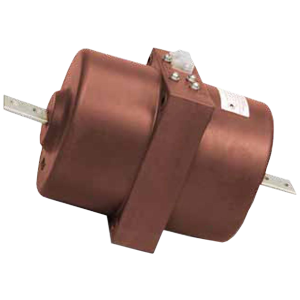

ТПОЛ-10М трансформаторы тока проходные
Тип трансформатора: Измерительный
Класс напряжения: 10 кВ
Тип изоляции: Твердый диэлектрик
Цена (без учета НДС): По запросу руб.
Описание
Трансформаторы тока ТПОЛ-10М предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления, изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока частоты 50 или 60 Гц на класс напряжений до 10 кВ включительно. Встраиваются в распределительные устройства и токопроводы.
Трансформаторы ТПОЛ-10М для дифференциальной защиты поставляются по специальному заказу.
Для раздельного пломбирования вторичных выводов приборы комплектуются защитными прозрачными крышками.
Измерительный трансформатор ТПОЛ-10М может комплектоваться адаптационной плитой, позволяющей устанавливать его вместо старых трансформаторов.
Применение адаптационной плиты
|
Заменяемый трансформатор тока |
Плита адаптирована для |
Номер плиты для внесения в заказ |
|
ТПФ-10, ТПФУ-10, ТПФМ-10 (10-200) |
ТПОЛ-10М (10-200) |
Плита 1 |
|
ТПФ-10, ТПФУ-10, ТПФМ-10, JPD-10 (300-3000) |
ТПОЛ-10М (300-3000) |
Плита 2 |
|
ТПОФ-10, ТПОФД-10 (300-3000) |
Плита 3 |
|
|
ТПОЛ-10 (300-3000) |
ТПОЛ-10М(В) (300-3000) |
Плита 4 |
|
ТПШФА10 (2000) |
ТЛШ-10-1 (2000) |
Плита 5 |
|
ТПШЛ-10 (4000, 5000) |
ТЛШ-10, ТЛШ-10-1 (4000,5000) |
Плита 6 |
|
ТПШФА-10 (2000-5000) |
ТЛШ-10, ТЛШ-10-1 (4000,5000) |
Плита 7 |
(В) - первичные вывода расположены вертикально по отношению к контактной площадке вторичных выводов.
Типоразмеры адаптационных плит
|
Номер плиты |
D, мм |
Н, мм |
В, мм |
a, мм |
а1, мм |
а2, мм |
аЗ, мм |
R, мм |
Масса, кг |
Рисунок |
|
Плита 1 |
- |
490 |
220 |
445 |
180 |
165 |
140 |
14 |
2,4 |
8 |
|
Плита 2 |
170 |
2,6 |
7 |
|||||||
|
Плита 3 |
310 |
310 |
275 |
275 |
2,2 |
|||||
|
Плита 4 |
250 |
222 |
208 |
140 |
180 |
180 |
1,0 |
|||
|
Плита 5 |
276 |
360 |
526 |
240 |
230 |
482 |
230 |
25 |
4,0 |
|
|
Плита 6 |
320 |
350 |
430 |
280 |
270 |
370 |
270 |
2,1 |
||
|
Плита 7 |
360 |
526 |
240 |
482 |
3,3 |
Технические характеристики
|
Номинальное напряжение, кВ |
10 |
|
|
Наибольшее рабочее напряжение, кВ |
12 |
|
|
Номинальная частота переменного тока, Гц |
50 |
|
|
Номинальный первичный ток, А |
10; 15; 20; 25; 30; 40; 50; 75; 80; 100; 150; 200; 250; 300; 400; 600; 800; 1000; 1500; 2000; 2500; 3000 |
|
|
Номинальный вторичный ток, А |
5 или 1 |
|
|
Количество вторичных обмоток |
2, 3 |
4 |
|
Номинальная вторичная нагрузка вторичных обмоток, ВА: |
||
|
- Для измерений при cos φ = 0,8 (нагрузка индуктивно-активная) |
1-30 (10)* |
|
|
- Для защиты |
1-30 (15)* |
|
|
Класс точности вторичных обмоток по ГОСТ 7746: |
||
|
- Для измерений |
0,2S; 0,2; 0,5S; 0,5; 1 |
|
|
- Для защиты |
5Р; 10Р |
|
|
Номинальная предельная кратность вторичной обмотки для защиты, не менее, при номинальном первичном токе, А: |
||
|
10-400 |
10 |
10 |
|
600; 1000 |
16 |
10 |
|
800 |
20 |
10 |
|
1500 |
23 |
10 |
|
2000 |
19 |
10 |
|
2500 |
12 |
7 |
|
3000 |
11 |
7 |
|
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений, не более: в классах точности 0,5; 1 при номинальном первичном токе, А: |
||
|
10; 15; 20; 25; 30; 50; 75; 100; 150; 300 |
12 |
13 |
|
40; 200 |
14 |
13 |
|
80; 400 |
14 |
16 |
|
600 |
16 |
13 |
|
800 |
17 |
16 |
|
1000 |
17 |
13 |
|
1500 |
20 |
16 |
|
2000 |
24 |
16 |
|
2500 |
14 |
14 |
|
3000 |
12 |
12 |
|
- в классах точности 0,2S; 0,5S |
10 |
10 |
|
- в классе точности 0,2: |
||
|
10-1000; 2500; 3000 |
10 |
10 |
|
1500; 2000 |
17 |
13 |
|
Кратность трехсекундного тока термической стойкости при номинальном первичном токе, А: |
||
|
10; 20; 25; 40; 80; 200 |
50 |
|
|
30; 50; 75 |
46 |
|
|
100; 150 |
56 |
|
|
300; 400 |
42 |
|
|
600 - 2000 |
33 |
|
|
2500 |
50 |
|
|
3000 |
60 |
|
|
Кратность тока электродинамической стойкости при номинальном первичном токе, А: |
||
|
20; 25; 30 |
96 |
|
|
10; 40; 100; 150; 300; 400 |
114 |
|
|
50; 75; 80; 200 |
102 |
|
|
600; 800 |
81,5 |
|
|
1000 |
68,7 |
|
|
1500 |
66,7 |
|
|
2000 |
50 |
|
|
2500 |
170 |
|
|
3000 |
145 |
|
Структура обозначения, пример заказа
Климатическое исполнение: УХЛ2; Т2
Номинальный вторичный ток: 1 А; 5 А
Номинальный первичный ток, А: 10; 15; 20; 25; 30; 40; 50; 75; 80; 100; 150; 200; 250; 300; 400; 600; 800; 1000; 1500; 2000; 2500; 3000
Класс точности обмотки №2
Класс точности обмотки №1
Количество вторичных обмоток: 2, 3, 4
Тип трансформатора
Варианты исполнений
|
Конструктивное |
Количество |
Размеры, мм |
Номинальный |
Масса, |
Рисунок |
||||
|
Н |
В |
С |
B1 |
S |
|||||
|
ТПОЛ-10М-2 |
2 |
60 |
264 |
414 |
36 |
5 |
10-250 |
17 max |
1 |
|
250 |
40 |
7 |
300-600 |
7 |
|||||
|
60 |
9,5 18 |
800 1000 1500-2000 |
8 |
||||||
|
464 |
80 |
20 |
2500; 3000 |
10 |
|||||
|
ТПОЛ-10М-2В |
40 |
6 |
10-250 300-3000 |
2 |
|||||
|
См. ТПОЛ-10М-2 |
См. ТПОЛ-10М-2 |
||||||||
|
ТПОЛ-10М-2П |
10-3000 |
3 |
|||||||
|
40 |
6 |
10-250 300-3000 |
4 |
||||||
|
ТПОЛ-10М-2ВП |
См. ТПОЛ-10М-2 |
||||||||
|
ТПОЛ-10М-2Р |
300-3000 |
9 |
|||||||
|
ТПОЛ-10М-2РП |
9, 3 |
||||||||
|
ТПОЛ-10М-3 |
3,4** |
110 |
344 |
494 |
36 |
5 |
10-250 |
5 |
|
|
ТПОЛ-10М-4(В; ЗВ) |
40 |
6 |
10-400 |
25 max |
6 (2*; 5) |
||||
|
ТПОЛ-10М-З(В) |
80 |
290 |
454 |
7 |
300-600 |
5, 7; (2*) |
|||
|
ТПОЛ-10М-4(В) |
600 |
6, 7; (2*) |
|||||||
|
ТПОЛ-10М-3(4); ТПОЛ-10М-3(4)В |
60 |
9,5 18 |
800 1000 1500-2000 |
5 (6); 8; 2* |
|||||
|
504 |
80 |
20 |
2500; 3000 |
5 (6); 10 |
|||||
|
ТПОЛ-10М-ЗР |
3 |
80 |
290 |
- |
- |
300-2000 |
5; 9 |
||
|
ТПОЛ-10М-4Р |
4** |
600-2000 |
6; 9 |
||||||

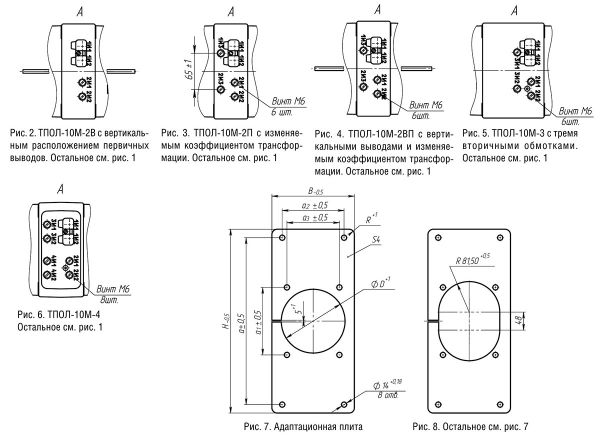

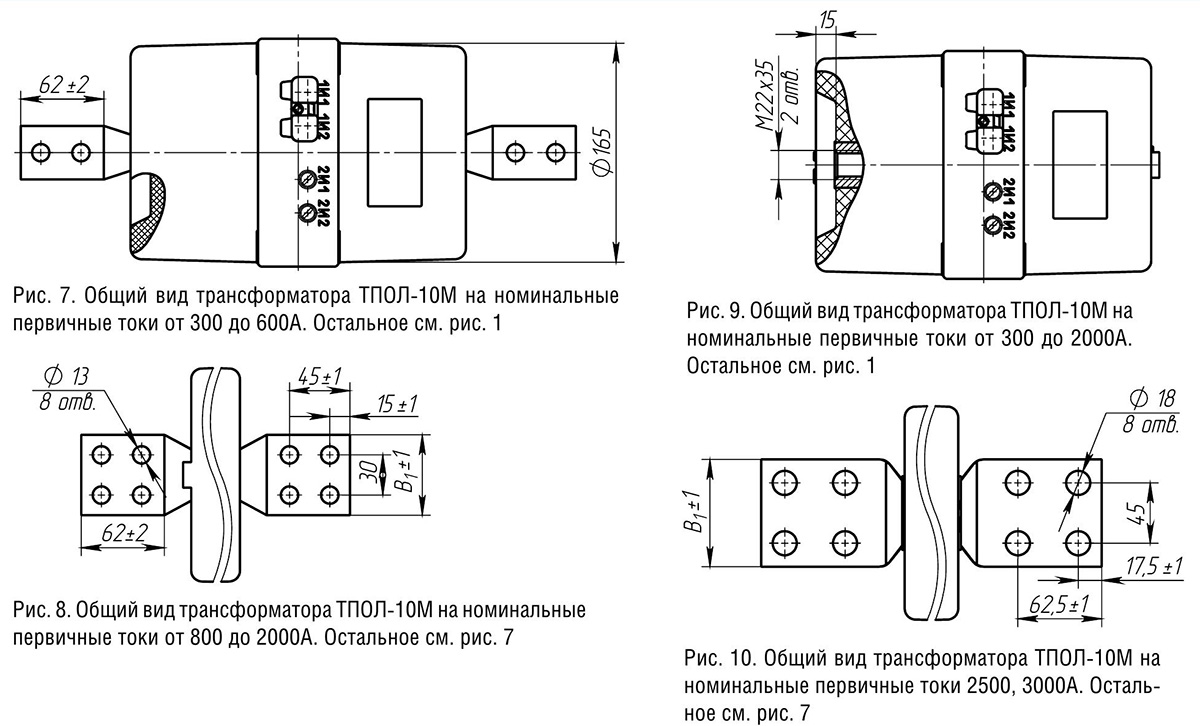

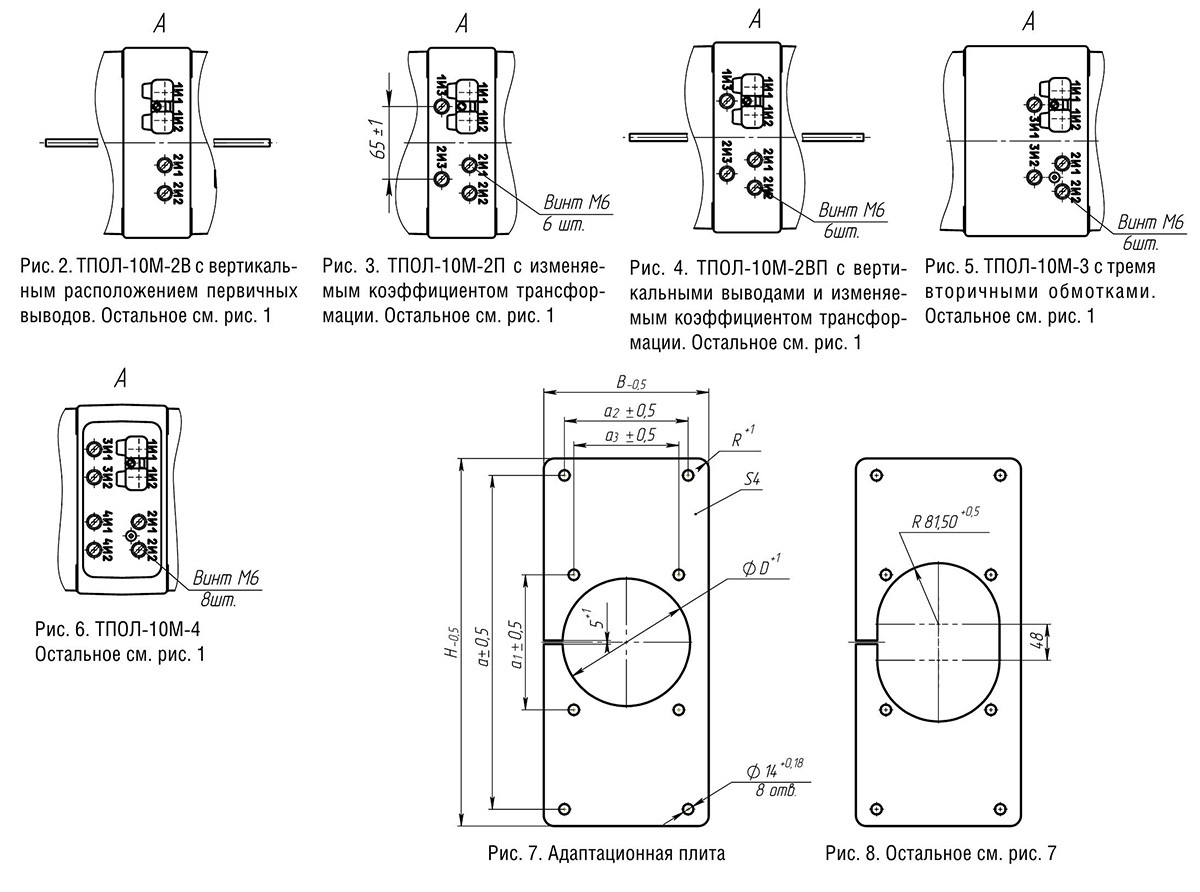

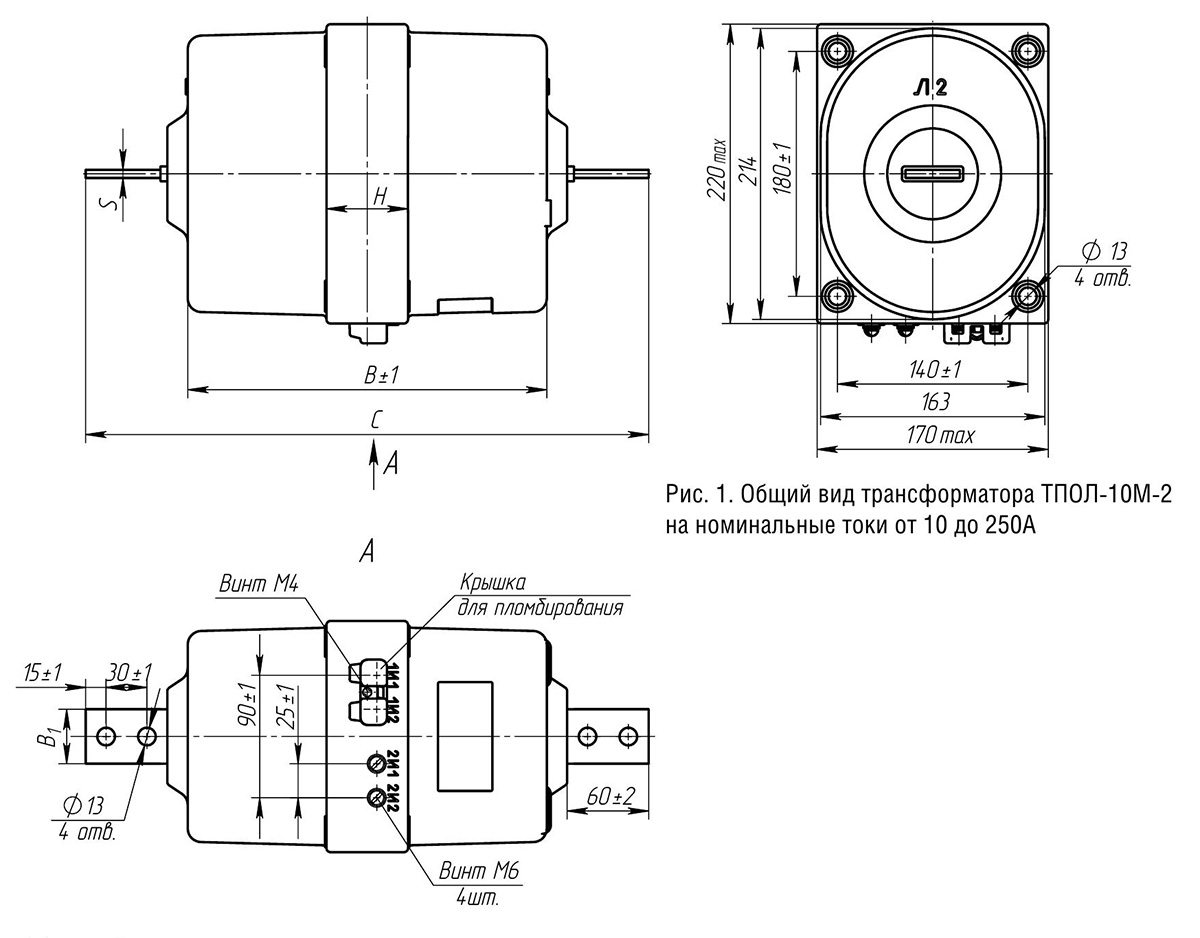

Габаритные чертежи
Стандартный комплект поставки
- ТПОЛ-10М трансформатор тока проходной.
- Паспорт.
Скачать документацию
