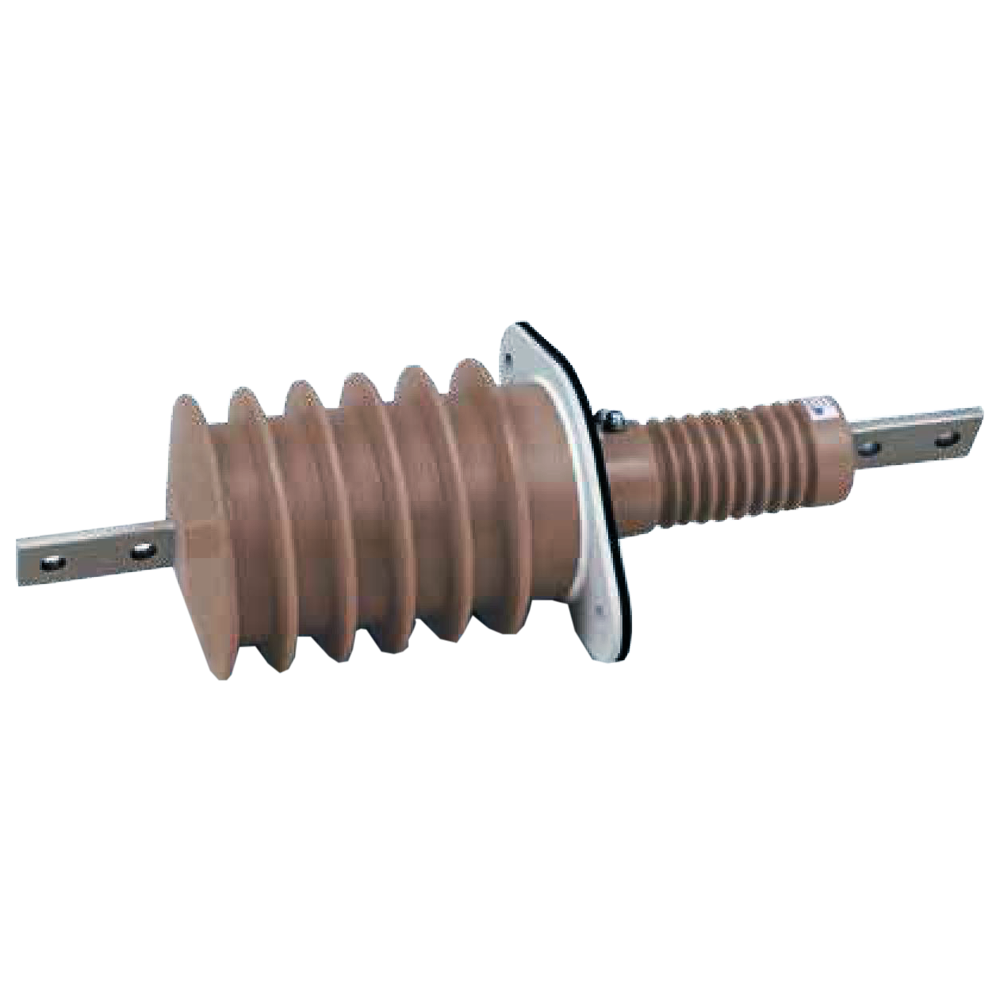

ТПОЛ-10-III трансформаторы тока проходные

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 10 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы тока ТПОЛ-10-III предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления, изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока частоты 50 или 60 Гц на класс напряжений до 10 кВ включительно. ТПОЛ-10-III устанавливаются в пункты коммерческого учета электроэнергии (ПКУ) и комплектные распределительные устройства (КРУ) наружной установки.

Возможно изготовление трансформаторов ТПОЛ-10-III с разными коэффициентами трансформации вторичных обмоток.

Технические характеристики

Наименование параметра

Конструктивное исполнение

1, 2

3, 4

5, 6

Номинальное напряжение, кВ

10

Наибольшее рабочее напряжение, кВ

12

Номинальная частота переменного тока, Гц

50

Номинальный вторичный ток, А

5 или 1

Номинальный первичный ток, А

50, 75, 80, 100, 150, 200, 300, 400, 500, 600, 750, 800, 1000

100, 150, 200, 300, 400, 500, 600, 750, 800, 1000

5, 10, 15, 20, 30, 40, 50, 75, 80

Количество вторичных обмоток

1

2

1

2

Класс точности вторичной обмотки по ГОСТ 7746

0,2; 0,2S; 0,5; 0,5S; 1* (для измерений)

10Р (для защиты)

Номинальная вторичная нагрузка, В∙А, вторичных обмоток

1; 2; 2,5** (при cos φ = 1)

3; 5; 10**
(при cos φ = 0,8 - нагрузка индуктивно-активная)

*** Номинальная предельная кратность вторичной обмотки для защиты, не менее, при номинальном первичном токе, А:

5, 10, 15, 30, 50

-

6,5

20, 40

8

75

11

80

13

100

5

-

150, 500

7

200, 300, 750

9

400

11

600

8

800, 1000

9,5

**** Номинальный коэффициент безопасности приборов вторичной обмотки для измерений, не более, А:

10

Односекундный ток термической стойкости, кА, при номи­нальном первичном токе, А:

5

-

0,4

10, 15

0,96

20

1,2

30

1,9

40

2,5

50

3,2

75

10

6,4

80

-

100



150

12,5

200, 300

20

400, 500

32

600

40

750, 800, 1000

50

Ток электродинамической стойкости, кА, при номинальном первичном токе, А:

5

-

1

10, 15

2,4

20

3,0

30

4,8

40

6,2

50

25,5

8

75

16

80

100

-

150

31,8

200, 300

51

400, 500

81,7

600

102

750, 800, 1000

125

*  Для конструктивного исполнения 1, 2 классы точности 0,2 и 0,2S возможны для первичных токов от 100 А и выше.
**  Значение вторичной нагрузки уточняется в заказе.
***  Значения предельной кратности приведены при номинальной вторичной нагрузке 5 В∙А.
****  Значения номинального коэффициента безопасности приведены при номинальной вторичной нагрузке 3 В∙А.

Структура обозначения, пример заказа

ТПОЛ-10-III
1.2
2
0,2S
/10Р
1000
/5
УХЛ1

Климатическое исполнение: УХЛ1, УХЛ2

Номинальный вторичный ток: 1 А; 5 А

Номинальный первичный ток, А: 5, 10, 15, 20, 30, 40, 50, 75, 80, 100, 150, 200, 300, 400, 500, 600, 750, 800, 1000

Класс точности обмотки №2

Класс точности обмотки №1

Количество вторичных обмоток: 1, 2

Конструктивное исполнение

Тип трансформатора

Варианты исполнений

Тип
трансформатора

Размеры, мм

Рисунок

Масса
max, кг

Н

Н1

h

h1

ТПОЛ-10 III-1.2



518

200

-

-

1

10

ТПОЛ-10 III-2.2

2

ТПОЛ-10 III-3.2

65

6

3, 1

12,5

ТПОЛ-10 III-4.2

3, 2

ТПОЛ-10 III-5.2

568

250

115

56

3, 1

15,5

ТПОЛ-10 III-6.2

3, 2

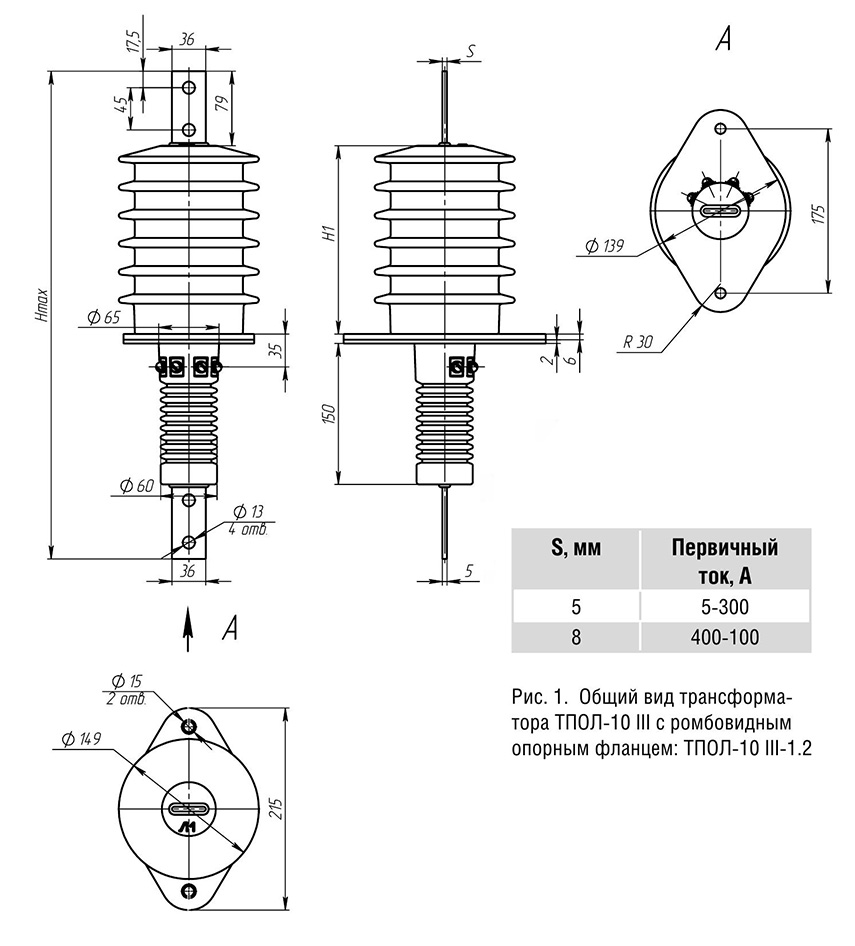

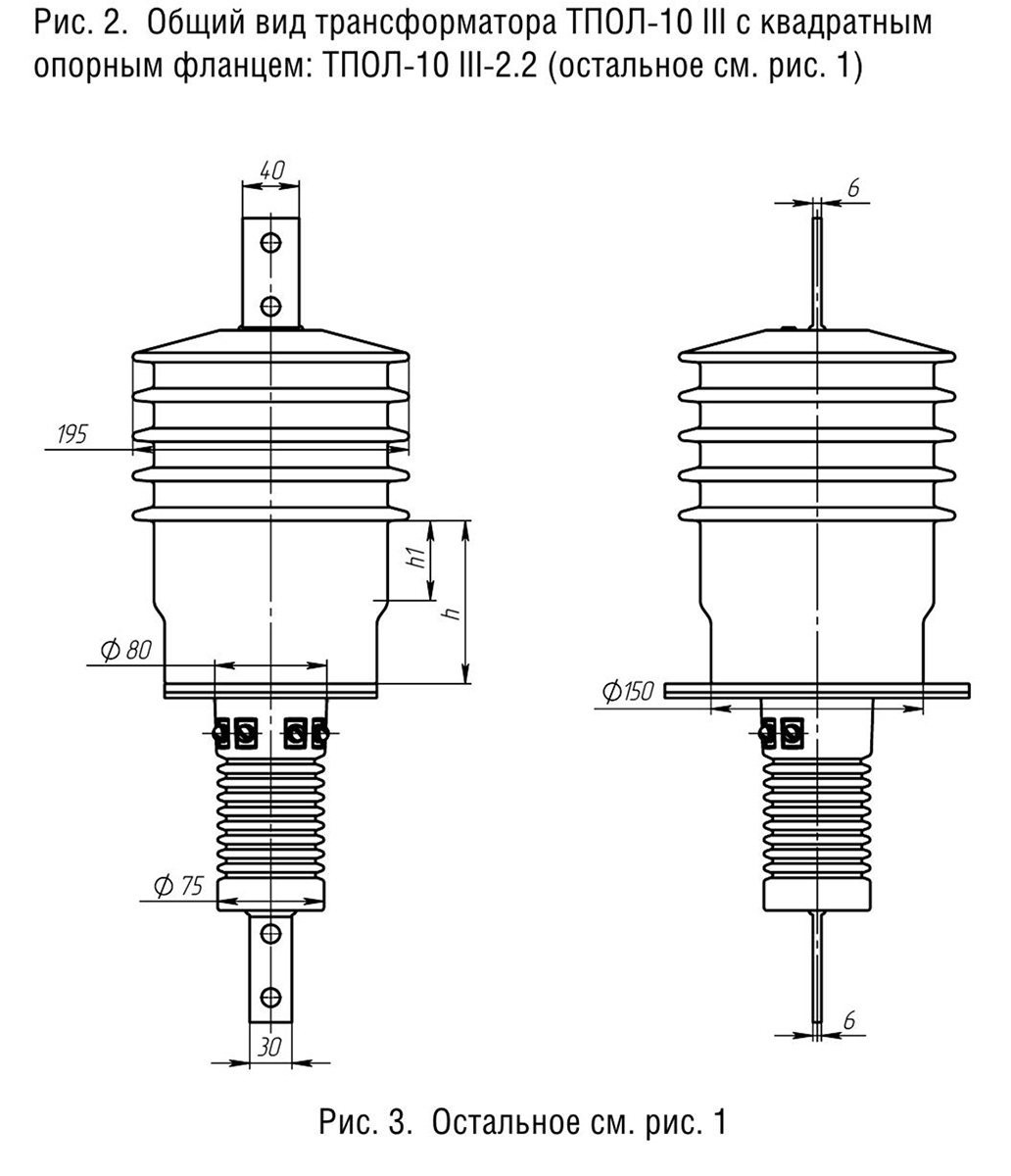

Габаритные чертежи

Примеры обозначения трансформатора тока ТПОЛ-10-III для заказа:

  1. Однообмоточный трансформатор тока, класс точности 0,5S, коэффициент трансформации 50/5:
    • с ромбовидным фланцем: ТПОЛ-10 III-1.2-1-0,5S-50/5 УХЛ1.
    • с квадратным фланцем: ТПОЛ-10 III-2.2-1-0,5S-50/5 УХЛ1.
  2. Однообмоточный трансформатор тока, класс точности 0,2S, коэффициент трансформации50/5:
    • с ромбовидным фланцем: ТПОЛ-10 III-3.2-1-0,2S-50/5 УХЛ1.
    • с квадратным фланцем: ТПОЛ-10 III-4.2-1-0,2S-50/5 УХЛ1.
  3. Двухобмоточный трансформатор тока, класс точности обмотки№1 - 0,2S; обмотки№2 – 10Р, коэффициент трансформации 1000/5:
    • с ромбовидным фланцем: ТПОЛ-10 III-1.2-2-0,2S/10Р-1000/5 УХЛ1.
    • с квадратным фланцем: ТПОЛ-10 III-2.2-2-0,2S/10Р-1000/5 УХЛ1.
  4. Двухобмоточный трансформатор тока, класс точности обмотки№1 - 0,5S; обмотки№2 – 10Р, коэффициент трансформации 10/5:
    • с ромбовидным фланцем: ТПОЛ-10 III-5.2-2-0,5S/10Р-10/5 УХЛ1.
    • с квадратным фланцем: ТПОЛ-10 III-6.2-2-0,5S/10Р-10/5 УХЛ1.

Стандартный комплект поставки

  • ТПОЛ-10-III трансформатор тока проходной.
  • Паспорт.
