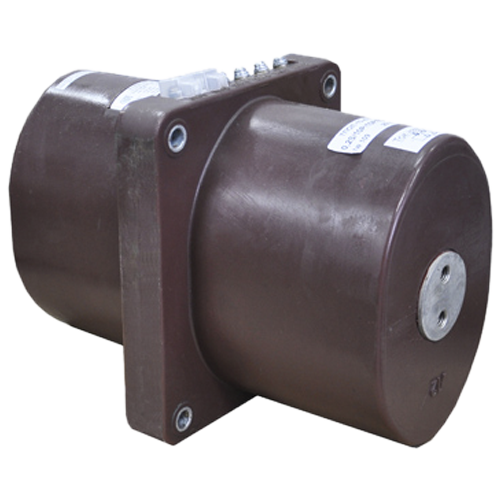

ТПОЛ-10-4 трансформаторы тока проходные

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 10 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы тока ТПОЛ-10-4 предназначены для подключения токовых измерительных приборов, устройств релейной защиты и автоматики, сигнализации и управления  в электрические цепи переменного тока частотой 50 Гц на номинальное напряжение до 10 кВ включительно.

Трансформаторы ТПОЛ-10-4 для дифференциальной защиты поставляются по специальному заказу.

Для раздельного пломбирования вторичных выводов приборы комплектуются защитными прозрачными крышками. Трансформаторы ТПОЛ-10-4 выпускаются только с литыми фланцами.

Технические характеристики

Номинальное напряжение, кВ

10 или 11*

Наибольшее рабочее напряжение, кВ

12

Номинальный первичный ток, А

10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 250; 300; 400; 600; 800; 1000; 1500; 2000

Номинальный вторичный ток, А

1; 5

Номинальная частота переменного тока, Гц

50 или 60*

Количество вторичных обмоток

2 или 3

Номинальная вторичная нагрузка, вторичных обмоток, ВА:

 - Для измерений

при cos φ=1: 1; 2; 2,5
при cos φ=0,8: 3; 5; 10; 15; 20; 25; 30**(10)

 - Для защиты

при cos φ=0,8: 3; 5; 10; 15; 20; 25; 30**(15)

Номинальная предельная кратность вторичной обмотки для защиты (при номинальной вторичной нагрузке 15 ВА), не менее, при номинальном первичном токе, А:

10-400
600; 1000
800
1500
2000
10
16
20
23
19

Номинальный коэффициент безопасности приборов вторичной обмотки для измерений (при номинальной вторичной нагрузке 10 В×А), не более в классе точности  при номинальном первичном токе, А

0,2S; 0,5S

10-2000

10

0,2

10-1000
1500; 2000

10
17

0,5; 1

10; 15; 30; 50; 75; 100; 150; 300
20; 40; 80; 200; 400
600
800
1000
1500
2000

10
12
16
15
17
20
24

Односекундный ток термической стойкости, кА, при номинальном первичном токе, А:

10; 20
30; 40
50
75; 80
100
150
200
300-600
800
1000
1500; 2000



 1,8
3,5
5
7,4
10
12,5
20
40
46
58
115

Ток электродинамической стойкости, кА, при номинальном первичном токе, А:

10; 20
30; 40
50
75; 80
100
150
200
300-600
800
1000
1500; 2000



4,5
8,9
12,8
18,6
25,5
31,8
51
102
115
146
289

Возможно изготовление трансформаторов с параметрами отличными от номинальных.
*Только для поставок на экспорт.
**В соответствии с заказом, в скобках указаны стандартные вторичные нагрузки.
Трансформаторы могут изготавливаться с выводами вторичных обмоток из гибкого многожильного провода. Длина выводов вторичных обмоток оговаривается в заказе.

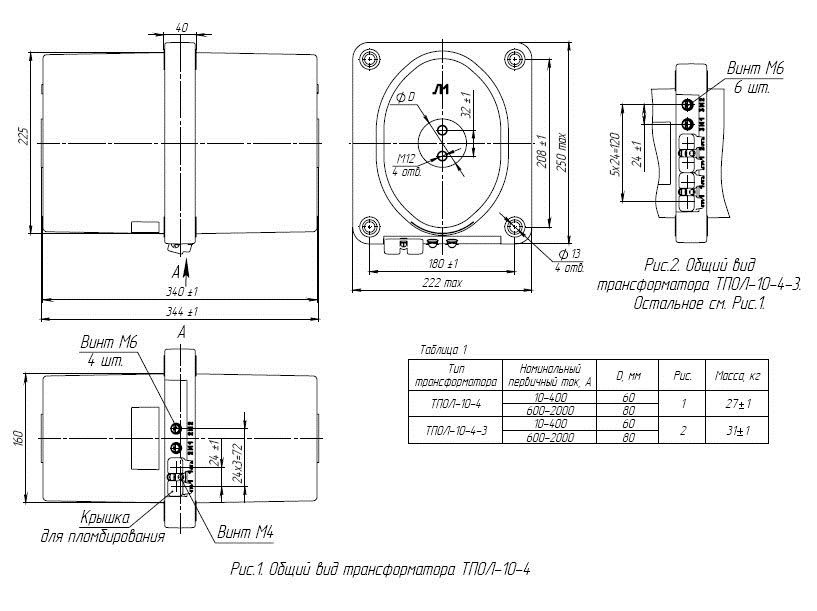

Габаритный чертеж




Структура обозначения, пример заказа

ТПОЛ-10-4
2
0,5S
10Р
600
/5
У3

Климатическое исполнение: У3; Т3

Номинальный вторичный ток: 1 А; 5 А

Номинальный первичный ток: 10 А; 15 А; 20 А; 30 А; 40 А; 50 А; 75 А; 80 А; 100 А; 150 А; 200 А; 250 А; 300 А; 400 А; 600 А; 800 А; 1000 А; 1500 А; 2000 А

Класс точности обмотки №2

Класс точности обмотки №1

Количество вторичных обмоток: 2, 3

Тип трансформатора

Стандартный комплект поставки

  • ТПОЛ-10-4 трансформатор тока проходной.
  • Паспорт.
