- ТПЛК-10 трансформаторы тока опорно-проходные

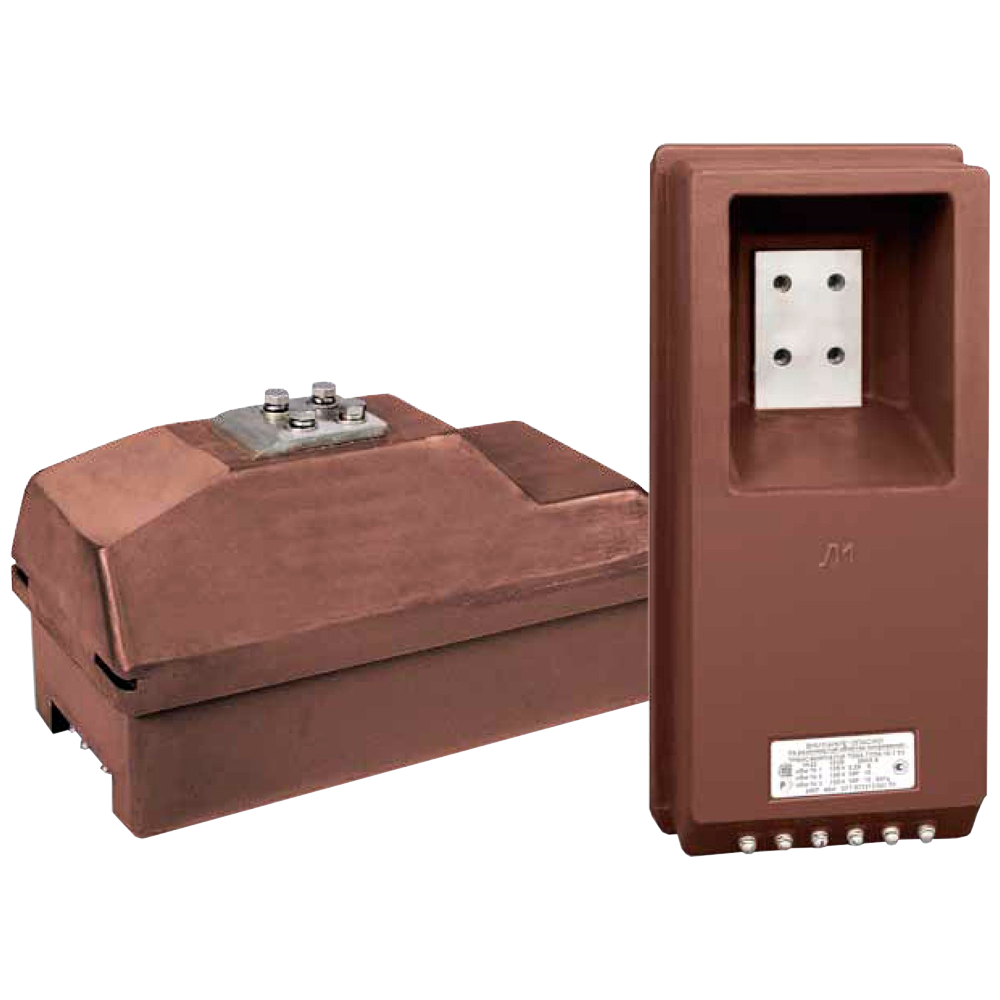

ТПЛК-10 трансформаторы тока опорно-проходные
Тип трансформатора: Измерительный
Класс напряжения: 10 кВ
Тип изоляции: Твердый диэлектрик
Цена (без учета НДС): По запросу руб.
Описание
Трансформаторы тока ТПЛК-10 предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц с номинальным напряжением 10 кВ.
Технические характеристики
|
Номинальный первичный ток, А |
10; 15; 30; 50; 100; 150; 200; 300; 400; 600; 800; 1000; 1500; 2000 |
|
Номинальное напряжение, кВ |
10 или 11 |
|
Наибольшее рабочее напряжение, кВ |
12 |
|
Номинальная частота переменного тока, Гц |
50 или 60 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Число обмоток |
2* |
|
Номинальная вторичная нагрузка с коэффициентом мощности cos ϕ = 0,8, В∙А |
от 1 до 20 (15) – для защиты |
|
от 1 до 30 (10) – для измерений |
|
|
Масса max, кг |
48 |
|
Класс точности
|
0,2; 0,2S; 0,5; 0,5S - для измерений |
|
10Р** - для защиты |
|
|
Номинальная предельная кратность обмотки для защиты |
от 12 до 20 |
|
Ток электродинамической стойкости, кА, для номинального первичного тока, А: |
|
|
10 |
2,47 |
|
15 |
3,7 |
|
30 |
7,4 |
|
50 |
14,8 |
|
100-600 |
74,5 |
|
800 |
94,5 |
|
1000 |
118 |
|
1500 |
177 |
|
2000 |
189 |
|
Трехсекундный ток термической стойкости, кА, для номинального первичного тока, А: |
|
|
10 |
0,47 |
|
15 |
0,71 |
|
30 |
1,42 |
|
50 |
2,36 |
|
100 |
4,72 |
|
150 |
7,1 |
|
200 |
9,45 |
|
300 |
14,1 |
|
400 |
18,9 |
|
600 |
28,3 |
|
800 |
37,8 |
|
1000 |
47,2 |
|
1500 |
70,8 |
|
2000 |
74 |
|
Испытательное напряжение, кВ: |
|
|
- Одноминутное промышленной частоты
|
42 |
|
- Грозового импульса полного |
75 |
Примечания:
- Для трансформаторов на номинальные токи до 300 А включительно трехсекундный ток термической стойкости указан для вторичных обмоток, замкнутых на номинальную нагрузку.
- Классы точности в соответствии с заказом.
- В скобках указана стандартная нагрузка.
* В соответствии с заказом могут поставляться с тремя вторичными обмотками (ТПЛК-10-1).
** В соответствии с заказом могут поставляться класса точности 5Р.

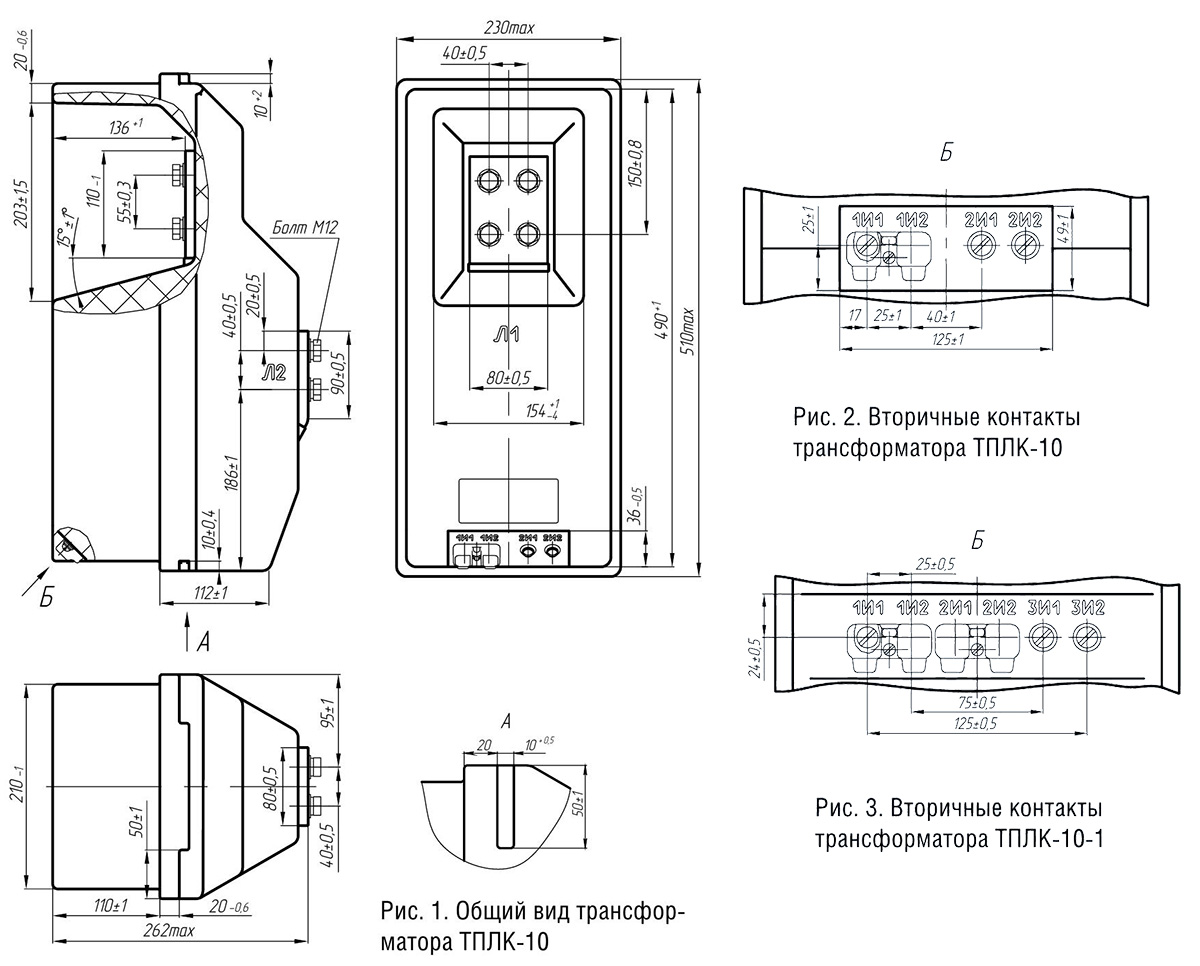

Габаритные чертежи
Структура обозначения, пример заказа
Климатическое исполнение: У3, Т3
Номинальный вторичный ток: 1 А; 5 А
Номинальный первичный ток: 10 А; 15 А; 30 А; 50 А; 100 А; 150 А; 200 А; 300 А; 400 А; 600 А; 800 А; 1000 А; 1500 А; 2000 А
Класс точности обмотки №2
Класс точности обмотки №1
Количество вторичных обмоток
Тип трансформатора
Стандартный комплект поставки
- ТПЛК-10 трансформатор тока опорно-проходной.
- Паспорт.
