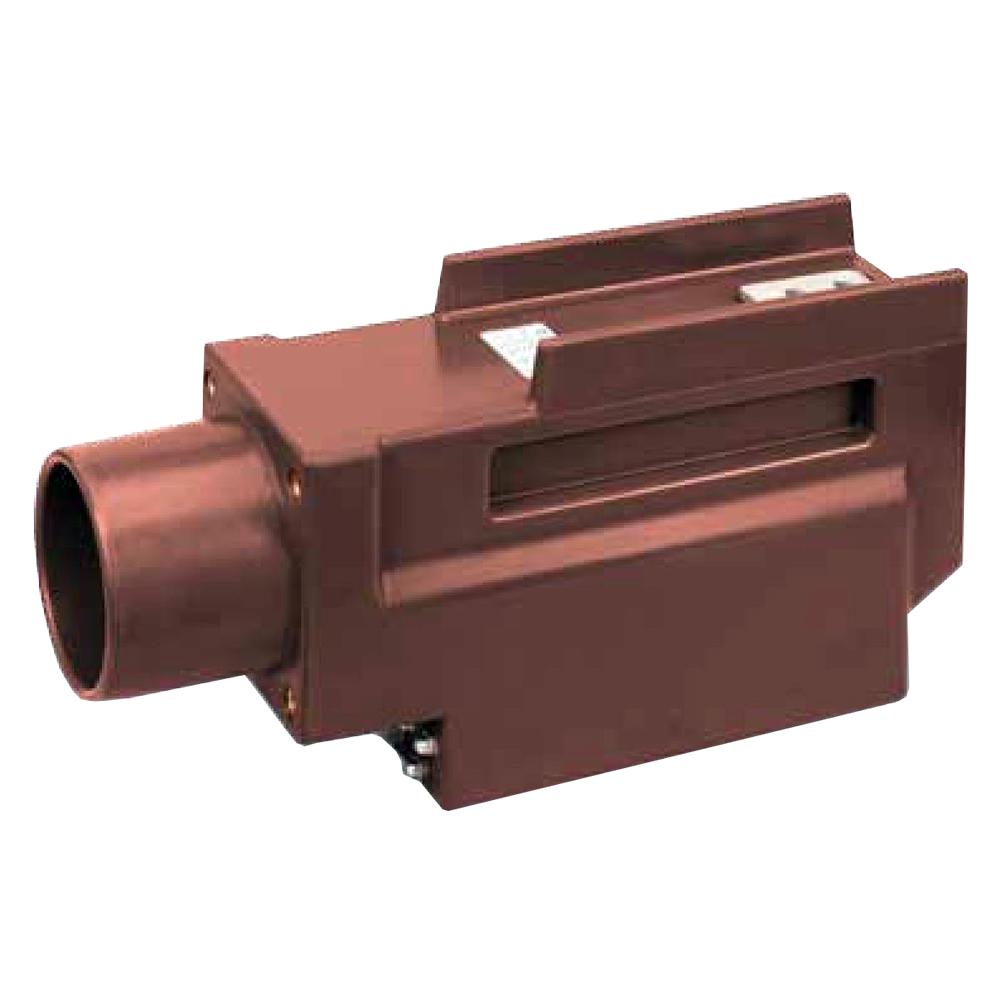

ТЛ-10М трансформаторы тока опорно-проходные

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 10 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы тока ТЛ-10М предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления, изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока частоты 50 или 60 Гц на класс напряжений до 10 кВ включительно.

Трансформаторы ТЛ-10М для дифференциальной защиты поставляются по специальному заказу. Рабочее положение – любое.

Технические характеристики

Наименование параметра

Значение для исполнений ТЛ-10М

2-I-1
3-I-1

2-I-2
3-I-2
4-I-2

2-II-1

2-II-2
3-II-2

4-II-2

2-II-3
3-II-3
4-II-3

Номинальное напряжение, кВ

10 или 11*

Наибольшее рабочее напряжение, кВ

12

Номинальная частота переменного тока, Гц

50 или 60*

Номинальный первичный ток, А

5; 10;
15; 20;
30;
40;
50;
75;
80;
100;
150;
200

5; 10;
15; 20;
30; 40;
50; 75;
80; 100;
150; 200;
300; 400;
600; 750;
800;
1000;
1500

30;
40;
50;
75;
80;
150

30;
40;
50;
75;
80;
150;
200

40;
50;
75;
80;
100;
150;
200

300;
400;
600;
750;
800;
1000;
1500;
2000

Номинальный вторичный ток, А

1; 5

Количество вторичных обмоток

2; 3

2; 3; 4

2

2; 3

4

2; 3; 4

Класс точности вторичных обмоток по ГОСТ 7746

0,2S; 0,2; 0,5S; 0,5 (для измерений)

5Р; 10Р (для защиты)

Номинальная вторичная нагрузка, ВА, вторичных обмоток:

 - Для измерений

1; 2; 2,5 (при cos φ = 1)

3; 5; 10; 15; 20; 25; 30; 50 ** (10),
при cos ф = 0,8 - нагрузка индуктивно - активная

 - Для защиты

3; 5; 10; 15; 20; 25; 30; 50 ** (15),
при cos ф = 0,8 - нагрузка индуктивно - активная

Номинальная предельная кратность вторичной обмотки для защиты

от 2 до 30 ** (10)

Номинальный коэффициент безопасности приборов вторичной обмотки для измерений в классах точности:

0,2S; 0,2; 0,5S

от 2 до 30 ** (10)

0,5

от 2 до 30 ** (15)

Диаметр контакта первичной обмотки, мм

24

36

24

36

55

Односекундный ток термической стойкости, кА, при номинальном первичном токе, А:

5

0,4

-

-

10

0,78

15

1,2

20

1,56

30

2,5

5

_

40

3

5

5

50

5

10

10

75

5,85

10

10

80

6,23

10

10

100

10

20

20

150

12,5

20

20

200

20

31,5

31,5

300



31,5

-

40

400

600

800-1500

2000

-

Ток электродинамической стойкости, кА, при номинальном первичном токе, А:

5

1

-

-

10

1,97

15

3

20

3,93

30

6,25

12,8

-

40

7,56

12,8

12,8

50

12,8

25,5

25,5

75

14,7

25,5

25,5

80

15,7

25,5

25,5

100

25,5

51

51

150

31,8

51

51

200

51

-

81

81

300

-

81

-

102

400

600

800-1500

2000

-

* Только для поставок на экспорт.
** Значения уточняется в заказе.

Структура обозначения, пример заказа

ТЛ-10М
2-I-1
0,2S
/5Р
1500
/5
У3

Климатическое исполнение: У3, Т3

Номинальный вторичный ток: 1 А; 5 А

Номинальный первичный ток, А: 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200

Класс точности обмотки №2

Класс точности обмотки №1

Конструктивное исполнение: 2-I-1; 3-I-1; 2-I-2; 3-I-2; 4-I-2; 2-II-1; 2-II-2; 3-II-2; 4-II-2; 2-II-3; 3-II-3; 4-II-3 (см. Варианты исполнений)

Тип трансформатора

Варианты исполнений

Конструктивное
исполнение

Номиналь­ный первич­ный ток, А

Рисунок

Размеры, мм

Масса max, кг

В

D

L

L1

Н

ТЛ-10М-4-I-2

ТЛ-10М-4-II-2

5-400

1

40

36

84

27,5

26

31

600-1000

40

95

33

32

1200; 1500

60

38

ТЛ-10М-4-II-3

300, 400

40

55

84

27,5

27

600-1000

40

95

33

32

1200-2000

60

38

ТЛ-10М-2-I-1

5-15

2

40

24

84

27,5

26

29

20-200

36

ТЛ-10М-2-II-1

30-150

40

ТЛ-10М-2-II-2

30-200

40

36

ТЛ-10М-2-I-2



5-15

40

36

20-200

36

300-1000

40

95

33

32

1200; 1500

60

38

ТЛ-10М-2-II-3



300-1000

40

55

32

1200-2000

60

38

ТЛ-10М-3-I-1



5-15

3

40

24

84

27,5

26

20-200

36

ТЛ-10М-3-I-2

5-15

40

36

20-200

36

300-1000

40

95

33

32

1200; 1500

60

38

31

ТЛ-10М-3-II-3

300-1000

40

55

32

29

1200-2000

60

38

31

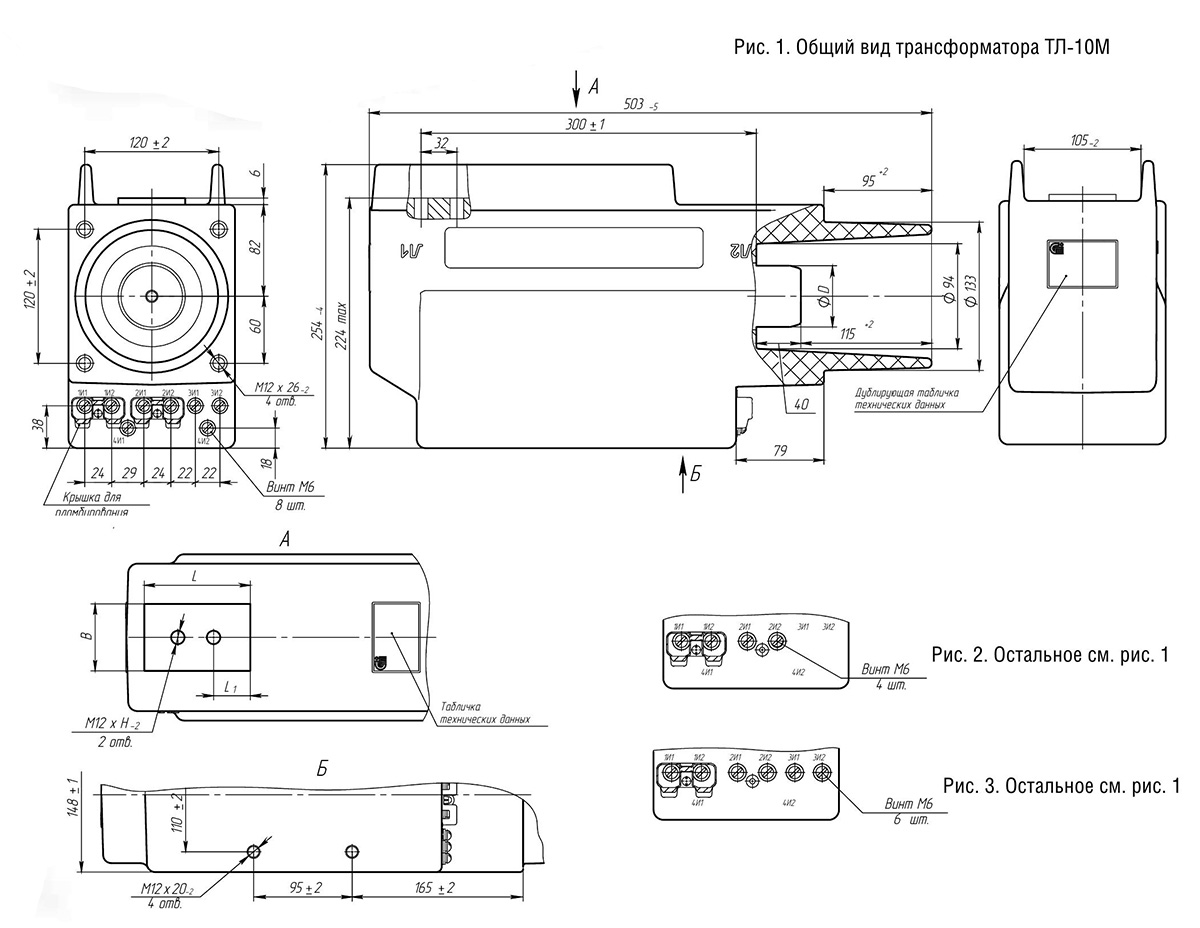

Габаритный чертеж

Стандартный комплект поставки

  • ТЛ-10М трансформатор тока опорно-проходной.
  • Паспорт.
