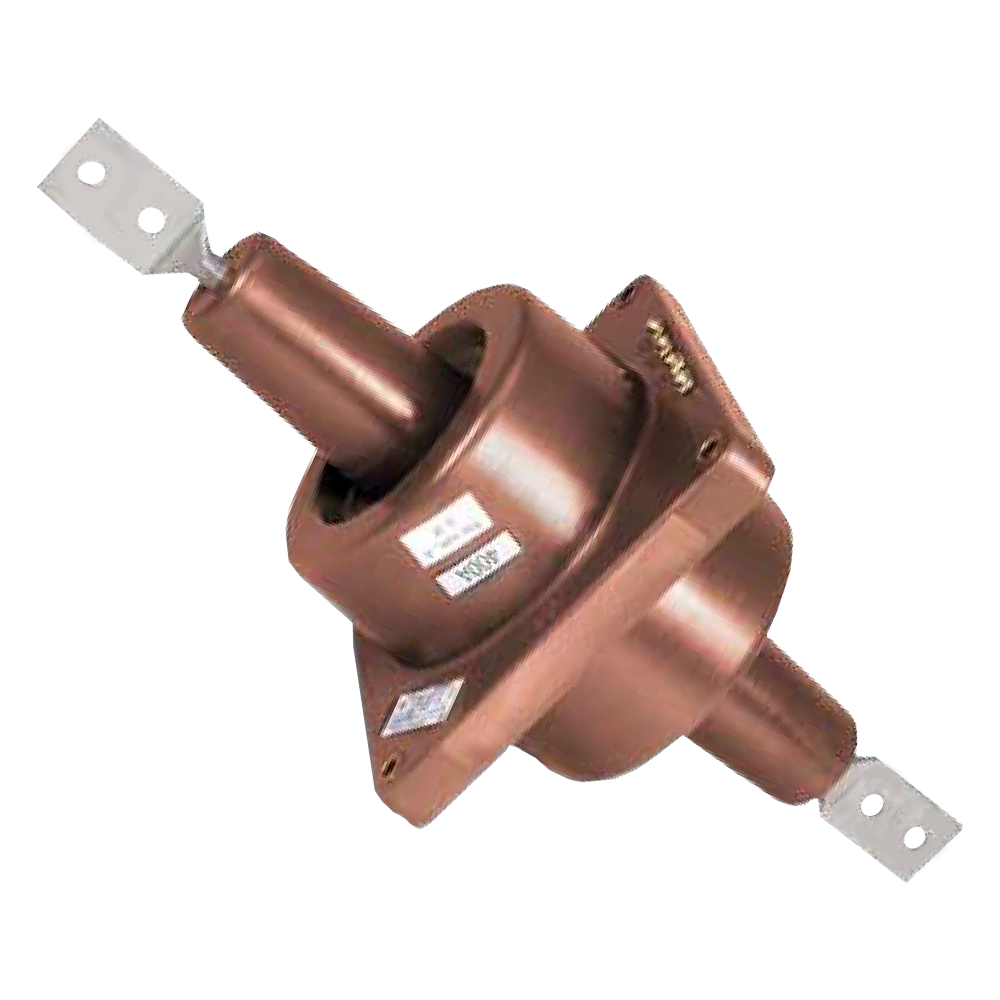

ТПЛ-35 трансформаторы тока проходные

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 35 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы ТПЛ-35 применяются для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления, в электрических цепях переменного тока частотой 50 Гц с номинальным напряжением 35 кВ.

Особенности проходных трансформаторов ТПЛ-35:

  • Высота установки над уровнем моря не более 1000 м.
  • Климатическое исполнение УХЛ2.
  • Температура окружающего воздуха: -60...+50°С.
  • Окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
  • Рабочее положение в пространстве - любое.

Технические характеристики

Номинальное напряжение, кВ

35

Наибольшее рабочее напряжение, кВ

40,5

Номинальная частота переменного тока, Гц

50 или 60*

Номинальный первичный ток, А

300; 400; 600; 800; 1000; 1500

Номинальный вторичный ток, А

1; 5

Количество вторичных обмоток

2; 3; 4

Класс точности вторичных обмоток по ГОСТ 7746:

 - Для измерений

0,2S; 0,2; 0,5S; 0,5; 1

 - Для защиты

5Р; 10Р

Номинальная вторичная нагрузка при cos φ=0,8, В∙А:

 - Для измерений

3; 5; 10; 15; 20; 25; 30; 50** (20)

 - Для защиты

3; 5; 10; 15; 20; 25; 30; 50 ** (20)

Номинальная предельная кратность вторичной обмотки для защиты, при номинальном первичном токе, А, не менее:

300

10

400

13

600

18

800

24

1000

24

1500

26

Номинальный коэффициент безопасности приборов вторичной обмотки для измерений, в классах точности 0,2S; 0,2; 0,5S; 0,5; 1

 при номинальном первичном токе, А, не более:

300-1500

10

Трехсекундный ток термической стойкости, кА, при номинальном первичном токе, А:

300

12

400

16

600

24

800

32

1000

40

1500

60

Ток электродинамической стойкости, кА, при номинальном первичном токе, А:

300

31

400

41

600

61

800

82

1000

102

1500

153

Испытательное напряжение, кВ:

 - Одноминутное промышленной частоты

95

 - Грозового импульса

220

* Только для трансформаторов, предназначенных для поставок на экспорт.
** Значения вторичной нагрузки уточняется в заказе.

В скобках указаны стандартные вторичные нагрузки

Структура обозначения, пример заказа

ТПЛ-35
3
2
0,5S
10Р
1000
/5
УХЛ2

Климатическое исполнение

Номинальный вторичный ток: 1 А; 5 А

Номинальный первичный ток, А: 300; 400; 600; 800; 1000; 1500

Класс точности обмотки №2

Класс точности обмотки №1

Количество вторичных обмоток: 2; 3; 4

Конструктивное исполнение: 3, 4

Тип трансформатора

Варианты исполнений

Тип
трансфор­матора

Номиналь­ный
пер­вичный ток, А

Размеры, мм

Рисунок

Масса, кг

L

L1

B

B1

ТПЛ-35

300-1500

990

760

410

40

1

60 (62)

ТПЛ-35-3

1060

830

480

112

2

74

ТПЛ-35-4

3

79



Номинальный первичный ток, А

S, мм

300; 400; 600

6,5

800

9,5

1000

11,5

1500

18

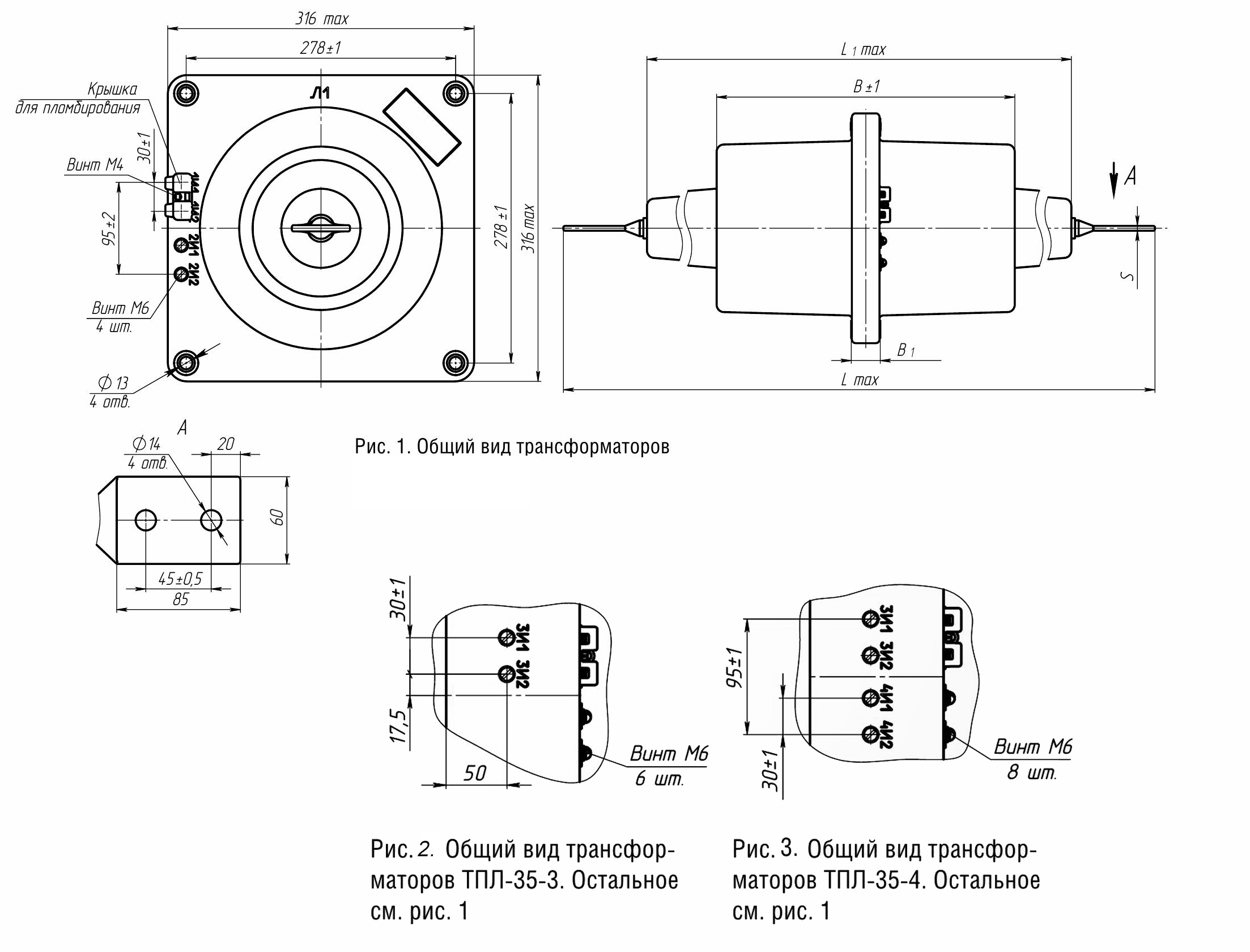

Габаритные чертежи

Стандартный комплект поставки

  • ТПЛ-35 трансформатор тока проходной.
  • Паспорт.
