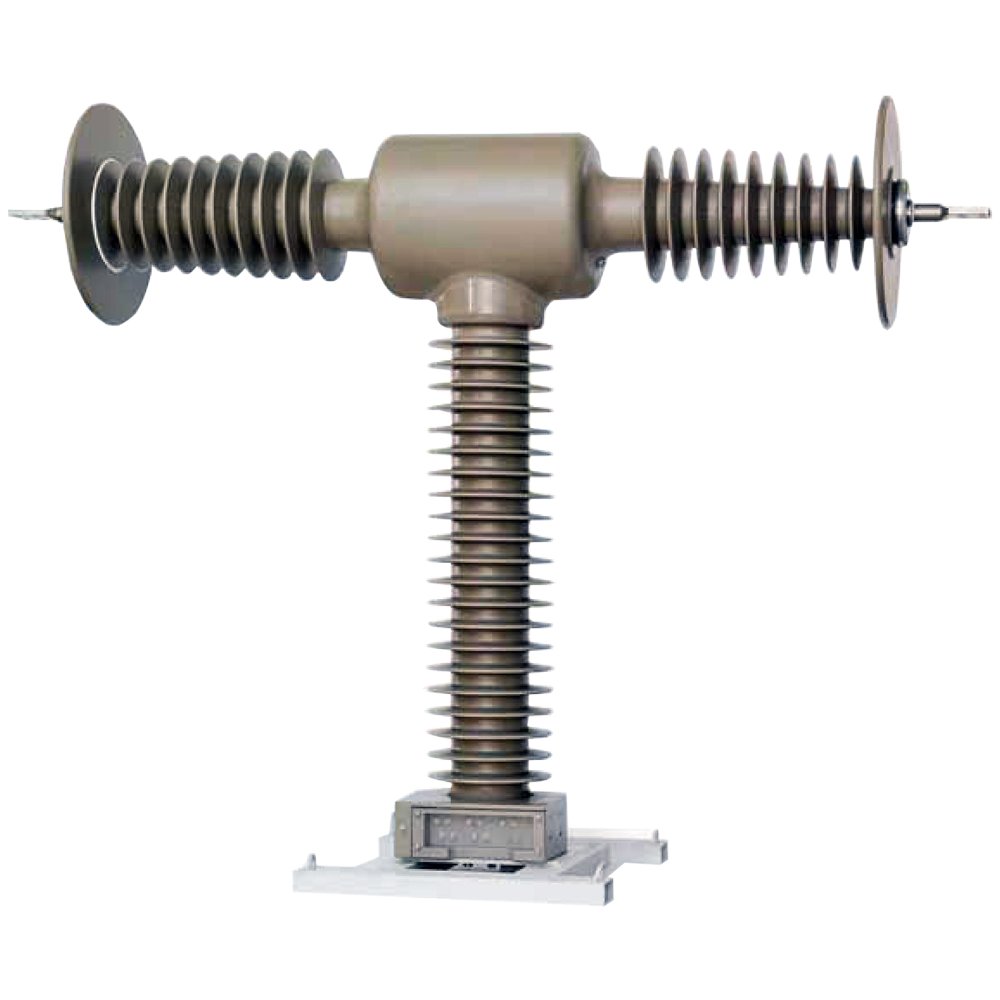

ТОЛ-110-III трансформаторы тока опорные

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 110 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы ТОЛ-110-III применяются для измерений и учета электроэнергии, а также для питания цепей защиты, автоматики, сигнализации и управления.

Трансформаторы тока ТОЛ-110-III выполнены в виде опорной конструкции с одной первичной и тремя, четырьмя, пятью или шестью вторичными обмотками. Вторичные обмотки намотаны на тороидальные магнитопроводы. Первичная и вторичные обмотки залиты изоляционным компаундом, создающим монолитный блок.

Выводы вторичных обмоток и вывод заземления расположены внизу трансформаторов. Выводы вторичных обмоток закрыты защитной крышкой.

Структура обозначения, пример заказа

ТОЛ-110-III
3
0,5S
10Р
10Р
1200
/5
УХЛ1

Климатическое исполнение

Номинальный вторичный ток: 1 А; 5 А

Номинальный первичный ток, А: 100; 150; 200; 300; 400; 500; 600; 750; 800; 1000; 1200; 1500; 2000

Класс точности обмотки №3

Класс точности обмотки №2

Класс точности обмотки №1

Количество вторичных обмоток: 3; 4; 5; 6

Тип трансформатора

Варианты исполнений

Тип
трансформатора
и число
катушек

Ном.
первичный ток, А

Ном.
вторичный
ток, А

Ном. вторичная
нагрузка при cos φ =0,8,
В∙А, обмоток для

Ном. предельная
крат­ность обмотки
для защиты,
не менее

Ток
электродинамической
стойкости, кА

Двухсе­кундный
ток термической стойкости, кА

измерения

защиты

0,5S

0,2S

5Р; 10Р

ТОЛ-110 III-3;

ТОЛ-110 III-4

100

5 или 1

3

-

10

30

18

2

125

50*

150

10

-

10

20

200

20

-

15

20

300

30

-

25

20

400

30

-

30

20

500

-

30

30

10

20

50

600

-

30

30

20

750

-

30

30

20

800

-

30

30

20

1000

-

30

30

20

1200

-

30

30

20

1500

-

30

100

30

20

2000

-

30

100

30

20

ТОЛ-110 III-5;

ТОЛ-110 III-6

100

5 или 1

3

-

5

20

125

50*

150

10

-

5

20

200

20

-

10

20

300

30

-

15

20

400

30

-

20

20

500

-

30

25

20

600

-

30

30

20

750

-

30

30

20

800

-

30

30

20

1000

-

30

30

20

1200

-

30

30

20

1500

-

30

100

30

20

2000

-

30

100

30

20

*Ток термической стойкости указан при вторичной обмотке, замкнутой на номинальную вторичную нагрузку.

Коэффициент безопасности приборов равен 10, при вторичной обмотке, замкнутой на номинальную вторичную нагрузку.

ТОЛ-110 III-5, ТОЛ-110 III-6 – пяти и шести катушечные трансформаторы тока;

ТОЛ-110 III-3, ТОЛ-110 III-4 – трех и четырех катушечные трансформаторы тока.

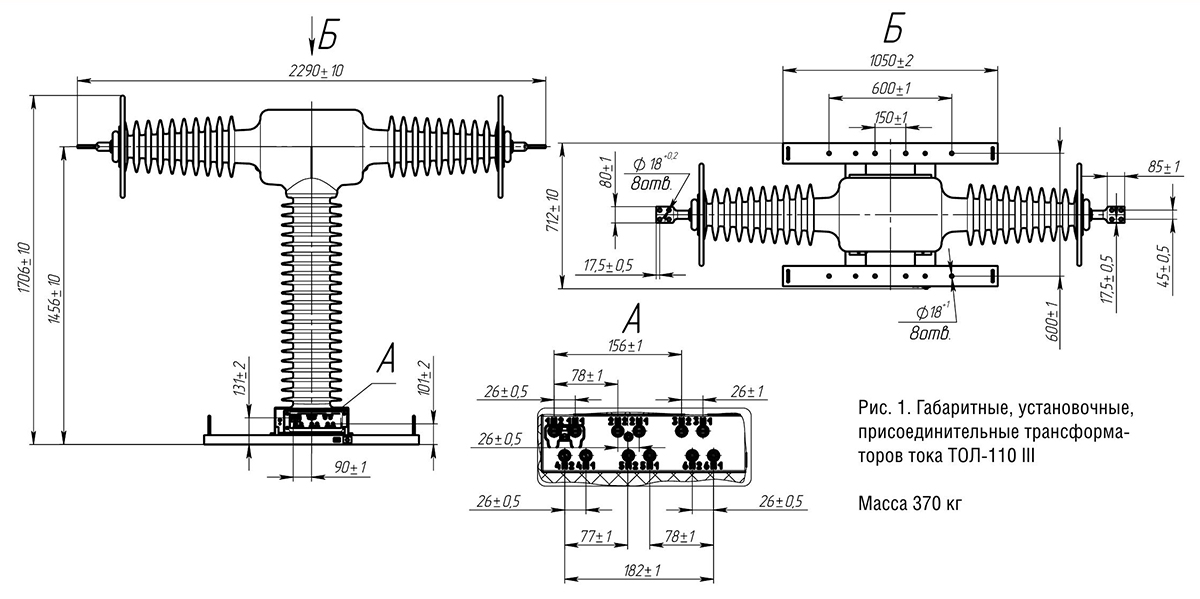

Габаритный чертеж

Стандартный комплект поставки

  • ТОЛ-110-III трансформатор тока опорный.
  • Паспорт.
