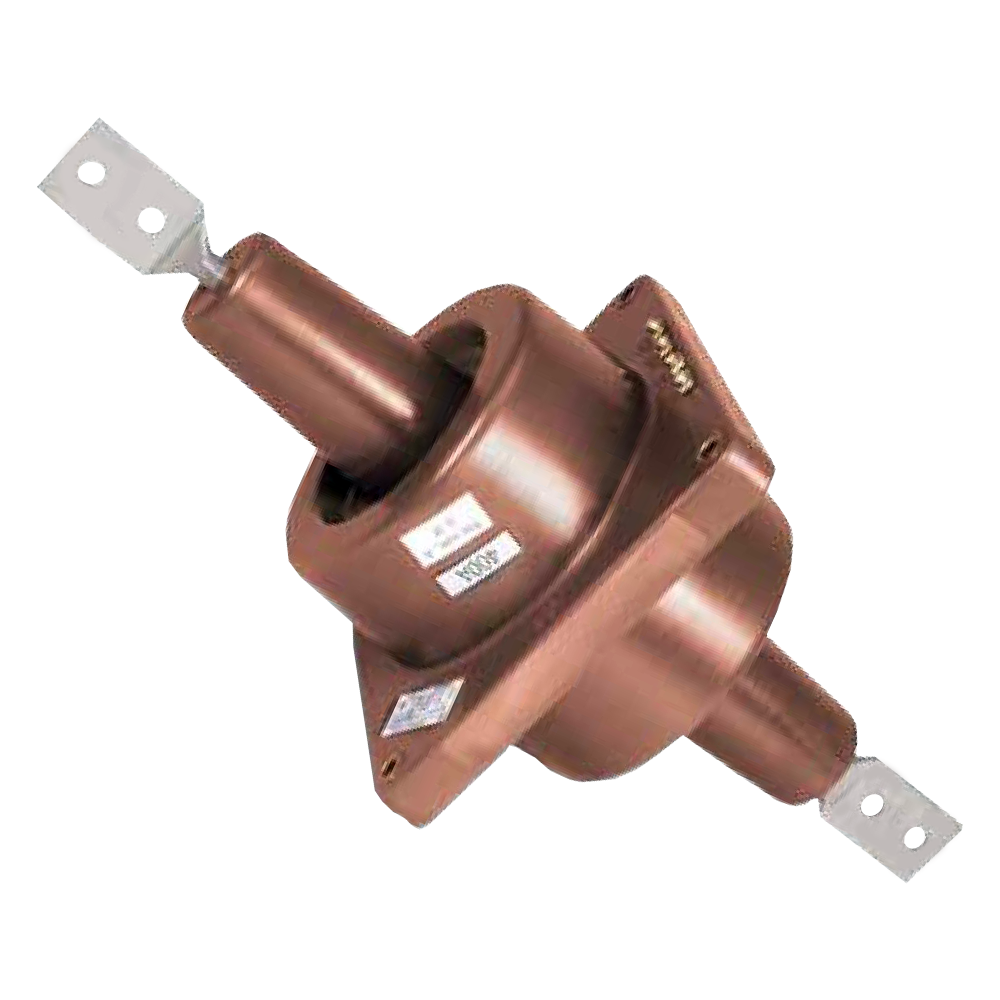

ТПЛ-20 трансформаторы тока проходные

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 20 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы ТПЛ-20 устанавливаются в комплектные распределительные устройства внутренней и наружной установки (КРУ, КРУН) и используются для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления, в электрических цепях переменного тока частотой 50 Гц с номинальным напряжением 20 кВ.

Трансформаторы тока ТПЛ-20 выполнены в виде одновитковой проходной конструкции. Первичная обмотка представляет собой стержень с прямоугольными площадками для подсоединения шин первичной цепи.

Трансформаторы ТПЛ-20 имеют две вторичные обмотки, каждая из которых намотана на тороидальный магнитопровод. Обмотка, предназначенная для измерения и учета электроэнергии, обозначается №1; обмотка для питания цепей защиты, автоматики, сигнализации и управления - №2.
При исполнении трансформаторов 10Р/10Р обе вторичные обмотки предназначены для защиты.

Первичная и вторичные обмотки измерительных трансформаторов ТПЛ-20 залиты эпоксидным компаундом, что обеспечивает электрическую прочность изоляции и защиту от проникновения влаги и механических повреждений.

Технические характеристики

Номинальное напряжение, кВ

20

Наибольшее рабочее напряжение, кВ

24

Номинальная частота переменного тока, Гц

50 или 60*

Номинальный первичный ток, А

300; 400; 600; 800; 1000; 1500; 2000; 3000; 4000

Номинальный вторичный ток, А

1; 5

Количество вторичных обмоток

2

Класс точности вторичных обмоток по ГОСТ 7746:

 - Для измерений

0,2S; 0,2; 0,5S; 0,5; 1

 - Для защиты

5Р; 10Р

Номинальная вторичная нагрузка при cos φ=0,8, В∙А:

 - Для измерений

3; 5; 10; 15; 20; 25; 30; 50** (20)

 - Для защиты

3; 5; 10; 15; 20; 25; 30; 50 ** (20)

Номинальная предельная кратность вторичной обмотки для защиты, при номинальном первичном токе, А, не менее:

300

13

400

13

600

18

800

24

1000

24

1500

26

2000

26

3000

15

4000

14

Номинальный коэффициент безопасности приборов вторичной обмотки для измерений, в классах точности 0,2S; 0,2; 0,5S; 0,5; 1, при номинальном первичном токе, А, не более:

300-1500

10

2000; 3000

10

4000

13

Трехсекундный ток термической стойкости, кА, при номинальном первичном токе, А:

300

16

400

16

600

24

800

32

1000

40

1500

60

2000

60

3000

80

4000

100

Ток электродинамической стойкости, кА, при номинальном первичном токе, А:

300

41

400

41

600

61

800

82

1000

102

1500

153

2000

153

3000

204

4000

255

Испытательное напряжение, кВ:

 - Одноминутное промышленной частоты

65

 - Грозового импульса

125

* Только для трансформаторов, предназначенных для поставок на экспорт.
** Значения вторичной нагрузки уточняется в заказе.

В скобках указаны стандартные вторичные нагрузки

Структура обозначения, пример заказа

ТПЛ-20
2
0,5
1500
/1
УХЛ2

Климатическое исполнение

Номинальный вторичный ток: 1 А; 5 А

Номинальный первичный ток, А: 300; 400; 600; 800; 1000; 1500; 2000; 3000; 4000

Класс точности обмотки №2

Класс точности обмотки №1

Количество вторичных обмоток

Тип трансформатора

Варианты исполнений



Номинальный первичный ток, А

Размеры, мм

Рисунок

Масса,
кг max

S

L

L1

B

B1

300; 400; 600

6,5

770

540

240

40

1

47

800

9,5

1000

11,5

1500

18

2000

18

3000, 4000

20

790

2

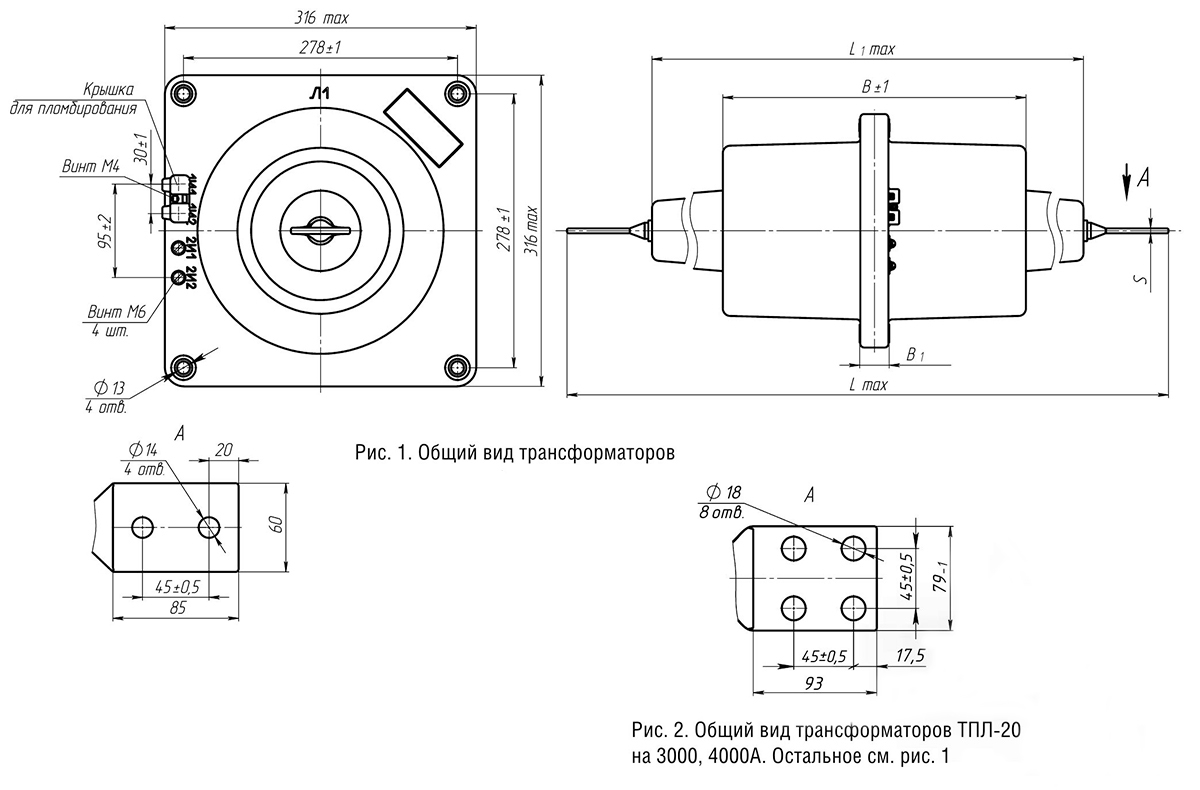

Габаритные чертежи

Стандартный комплект поставки

  • ТПЛ-20 трансформатор тока проходной.
  • Паспорт.
