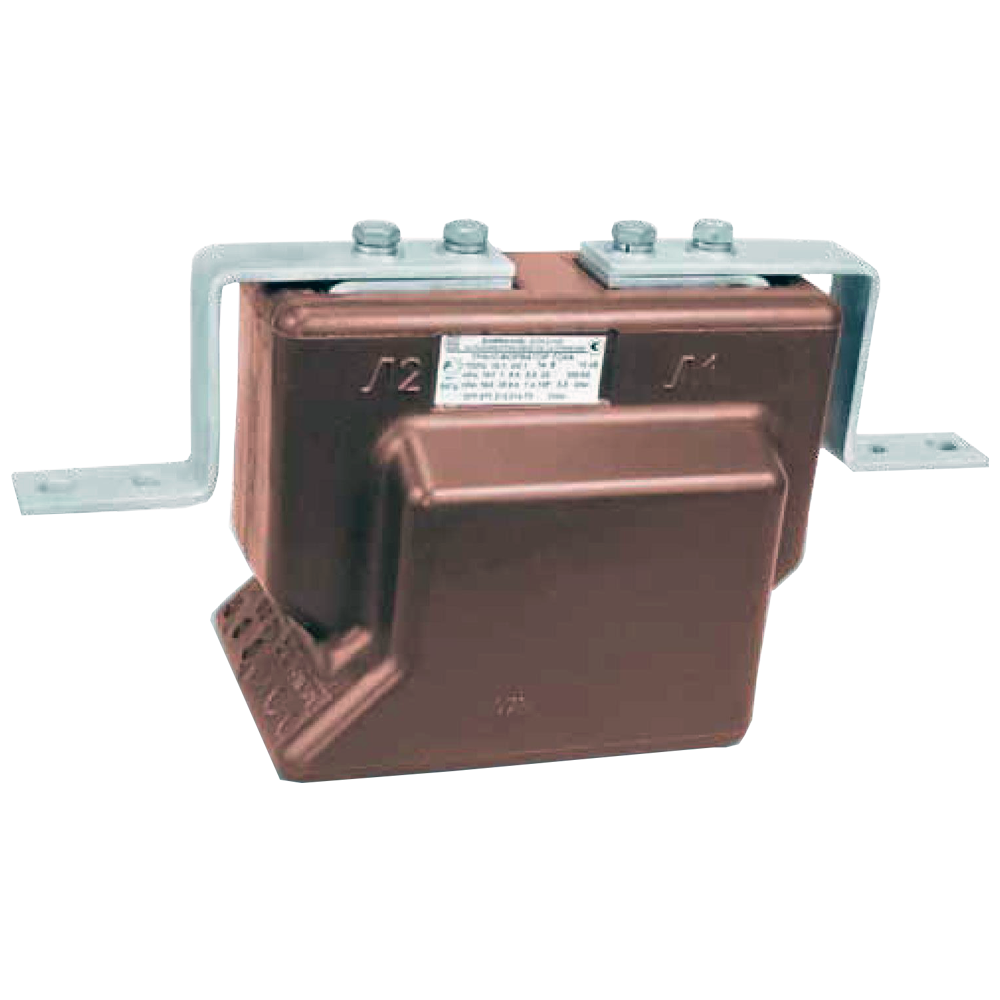

ТОЛК-10-1 трансформаторы тока опорные

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 10 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы ТОЛК-10-1 предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и  управления,  а  также  для  проверки  работоспособности  максимальной  токовой защиты при отсутствии нагрузки в первичной цепи.
Измерительные трансформаторы ТОЛК-10-1 устанавливаются в высоковольтные взрывобезопасные комплектные распределительные устройства (КРУ) в сетях на напряжение до 10 кВ угольных и сланцевых шахт, опасных по газу и пыли.

Трансформаторы ТОЛК-10-1 имеют опорную конструкцию, содержат магнитопровод, первичную и вторичные обмотки.
Каждая вторичная обмотка находится на своем магнитопроводе. Обмотка №1 служит для измерения, обмотка №2 для измерения и защиты, а дополнительная обмотка №3 для проверки работоспособности устройства максимальной токовой защиты при  отсутствии нагрузки в первичной цепи.
В процессе работы трансформатора ТОЛК-10-1 дополнительная обмотка №3 должна быть разомкнута.

Технические характеристики

Номинальное напряжение

10 кВ

Номинальная частота переменного тока

50 Гц

Наибольшее рабочее напряжение

12 кВ

Номинальный первичный ток

10 А; 15 А; 20 А; 30 А; 40 А; 50 А; 75 А; 80 А; 100 А; 150 А; 200 А; 300 А; 400 А; 600 А

Номинальный вторичный ток

1 А; 5 А

Число вторичных обмоток

2

Класс точности вторичной обмотки

0,2; 0,2S; 0,5; 0,5S; 1 (для измерений);

5Р; 10Р (для защиты)

Номинальная  вторичная  нагрузка
вторичных обмоток при  cos φ=0,8  (нагрузка  индуктивно-активная)

3; 5; 10; 15; 20; 25; 30 (для измерений);

3; 5; 10; 15; 20; 25; 30 (для защиты)

Номинальная  предельная  кратность  вторичной
обмотки  для  защиты,  не  менее

8 (при  номинальной  вторичной нагрузке 15 ВА);

5,5 (при  номинальной  вторичной нагрузке 30 ВА)

Номинальный  коэффициент  безопасности  приборов
обмотки  для  измерений,  не  более

10 (для 0,2S; 0,2; 0,5S);

16 (для 0,5; 1)

Номинальное  напряжение  питания  дополнительной
обмотки

100 ±20 В

Масса, не более

20 ±1 кг

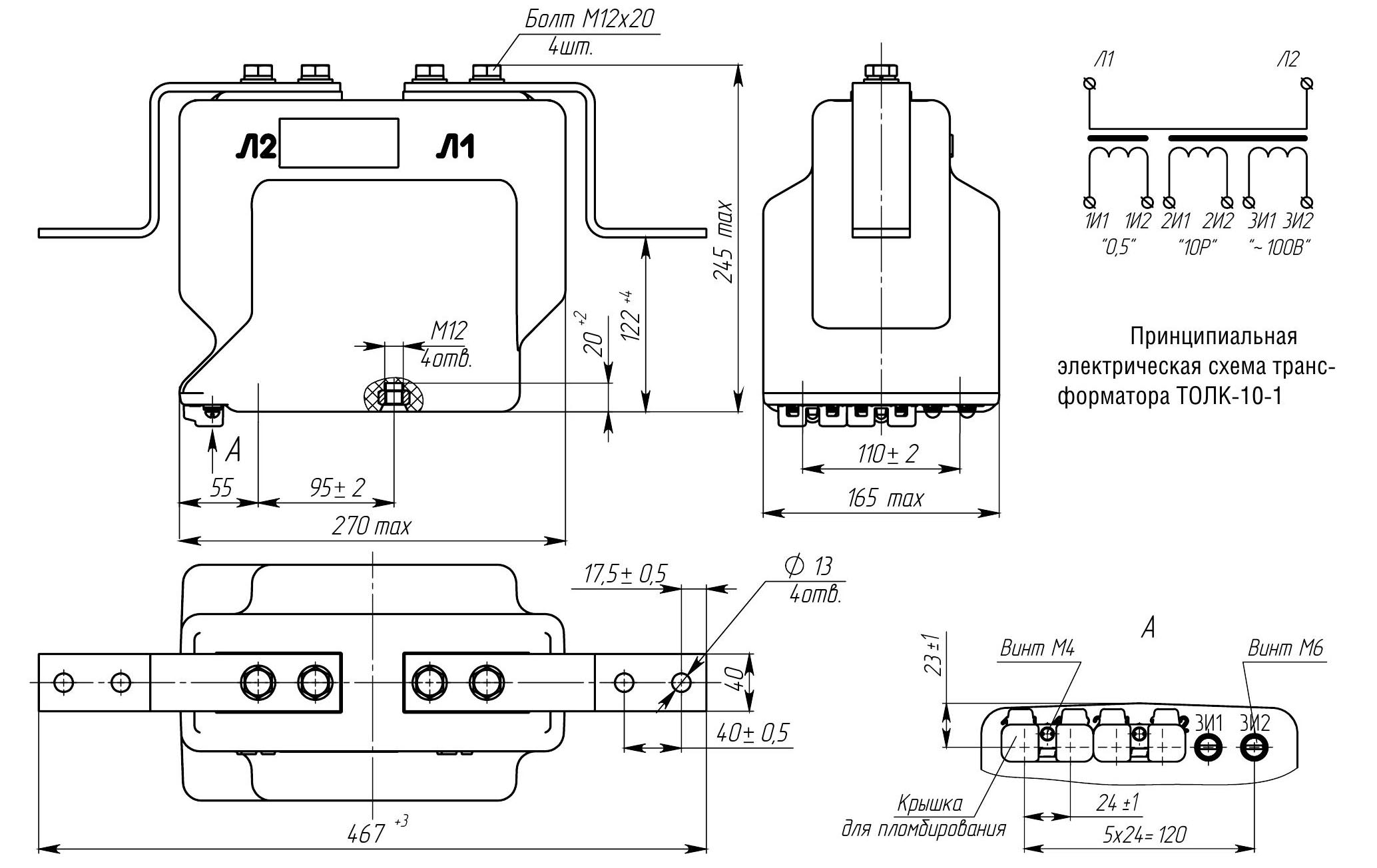

Габаритный чертеж

Структура обозначения, пример заказа

ТОЛК-10-1
0,2
/30
/5
О5.1

Климатическое исполнение

Номинальный вторичный ток, А

Номинальный первичный ток, А

Класс точности вторичной обмотки

Тип трансформатора

Стандартный комплект поставки

  • ТОЛК-10-1 трансформатор тока опорный.
  • Паспорт.
