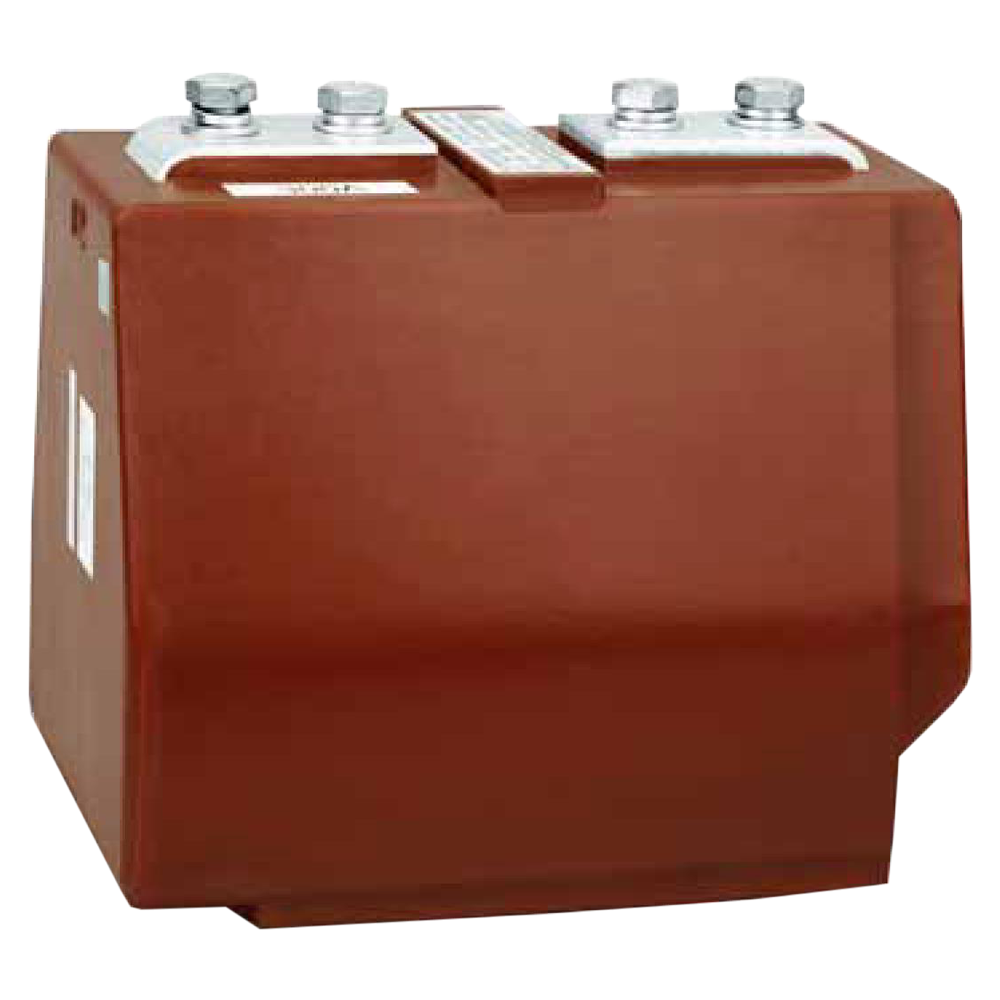

ТОЛ-10 трансформаторы тока опорные

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 10 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы тока ТОЛ-10, устанавливаемые в комплектные распределительные устройства (КРУ), применяются для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.

Особенности ТОЛ-10:

  • Рабочее положение трансформаторов ТОЛ-10 в пространстве – любое.
  • Изготавливаются с двумя вторичными обмотками, одна из которых предназначены для измерения, другая - для защиты. Модификации ТОЛ-10 на номинальный ток 1000 и 1500 А могут выпускаться с двумя вторичными обмотками для защиты.
  • Конструкция трансформаторов включает защитные прозрачные крышки для раздельного пломбирования вторичных выводов.
  • Трансформаторы ТОЛ-10 содержат магнитопроводы, первичную и вторичные обмотки, по типу конструкции являются опорными.
  • Каждая вторичная обмотка находится на своем магнитопроводе. Обмотка №1 предназначена для измерения и учета электроэнергии, обмотка №2 - для цепей защиты, автоматики, сигнализации и управления.
  • Возможно изготовление трансформаторов ТОЛ-10 с разными коэффициентами трансформации вторичных обмоток.

Технические характеристики

Номинальное напряжение

10 кВ или 11 кВ

Номинальная частота переменного тока

50 Гц, 60 Гц

Наибольшее рабочее напряжение

12 кВ

Номинальный первичный ток

10 А; 15 А; 20 А; 25 А; 30 А; 40 А; 50 А; 75 А; 80 А;
100 А; 150 А; 200 А; 250 А; 300 А; 400 А; 450 А;
500 А; 600 А; 750 А; 800 А; 1000 А; 1200 А;
1250 А; 1500 А; 2000 А

Номинальный вторичный ток

1 А; 5 А

Число вторичных обмоток

2 или 3

Класс точности вторичных обмоток

0,2; 0,2S; 0,5; 0,5S; 1 (для измерений);

5Р; 10Р (для защиты)

Номинальная  вторичная  нагрузка
вторичных обмоток при cos φ=0,8
(нагрузка индуктивно-активная)

для измерений: 3; 5; 10; 15; 20; 25; 30 (стандарт - 10);

для защиты: 3; 5; 10; 15; 20; 25; 30 (стандарт - 15)

Номинальная предельная кратность вторичной
обмотки для защиты, не менее

10

Испытательное напряжение

42 кВ (одноминутное промышленной частоты);

75 кВ (грозового импульса полного)

Структура обозначения, пример заказа

ТОЛ-10
0,5/10Р
250/5
УХЛ2.1

Климатическое исполнение

Номинальный первичный / вторичный ток, А

Класс точности обмоток

Тип трансформатора

Варианты исполнений

Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для двухобмоточного трансформаторов тока ТОЛ-10

Тип трансформатора

Номинальная вторичная нагрузка, В·А

3

5

10

15

20

30

40

50

ТОЛ-10

Коэффициент трансформации

Номинальная предельная кратность

10-30, 50-150, 300/5

27

20

12

10

7

5

4

3

40, 80, 200, 400/5

27

21

14

10

8

6

4

3,5

450/5

26

20

13

10

8

5

4

3

250, 500/5

24

20

13

10

8

5

4

4

600/5

26

21

15

10

9

7

5

4

750/5

27

23

16

13

10

8

6

5

800/5

28

23

17

10

11

8

6

5

1000, 1200/5

20

17

13

10

9

7

5

5

1250/5

21

18

13

10

9

7

5

5

1500/5

21

18

14

10

10

8

6

5

2000/5

21

17

15

10

10

9

7

6



Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для трехобмоточного трансформатора

Тип трансформатора

Номинальная вторичная нагрузка, В·А

3

5

10

15

20

30

40

50

ТОЛ-10

Коэффициент трансформации

Номинальная предельная кратность

10-300, 600/5

24

19

13

10

8

6

4

4

450/5

26

20

13

10

8

5

4

3

250, 500/5

27

21

14

10

8

6

5

4

750/5

26

21

15

11

9

7

5

4

80, 400, 800/5

26

21

15

10

10

7

5

5

1000/5

20

16

12

10

8

6

4

4

1200/5

21

17

13

10

9

6

5

4

1250/5

19

16

12

10

8

6

5

4

1500/5

21

18

14

10

10

8

6

5

2000/5

18

15

12

10

9

7

6

5

Стандартный комплект поставки

  • ТОЛ-10 трансформатор тока опорный.
  • Паспорт.​

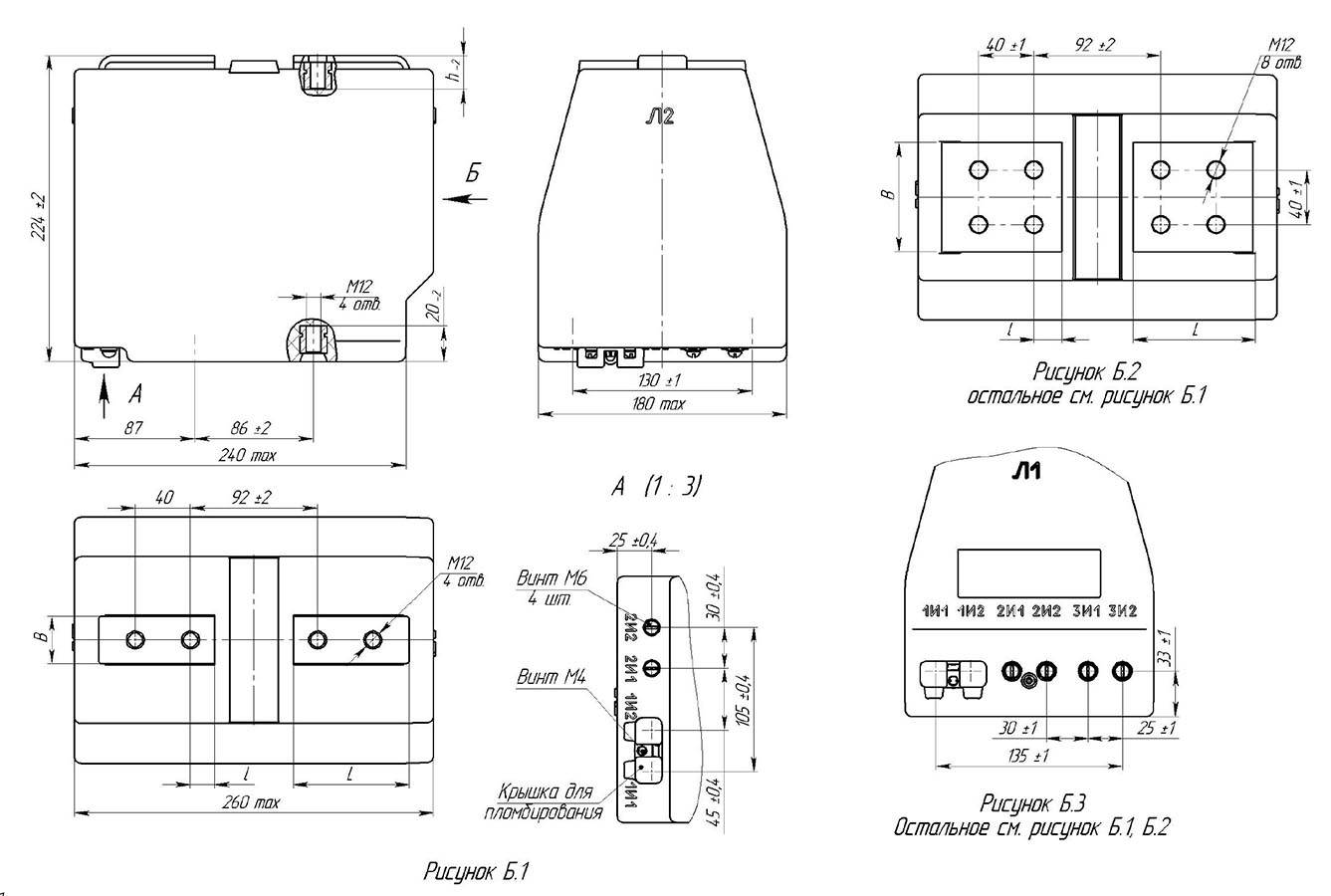

Габаритный чертеж трансформаторов ТОЛ-10

тол-10 габаритные размеры



Номинальный
первичный ток, А

Рису­нок

Размеры, мм

Масса, кг

В

h

L

l

10-250

Б.1

36

26

84

17,5

25

300-600

50

85

20

750; 800

28

1000

Б.2

80

88,5

1200; 1250; 1500

30

2000

36

10

Б.З

50

20

85

20

27

15-450 500; 600

24

750, 800

26

1000

80

88,5

1200; 1250; 1500

28

2000

34



Скачать документацию

ТОЛ-10 трансформаторы тока опорные. Руководство по эксплуатации.



Чтобы правильно подобрать опорные трансформаторы тока ТОЛ-10, узнать стоимость ТОЛ-10, купить трансформаторы ТОЛ-10, вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте info@tdtransformator.ru.
