ТОЛК-10 трансформаторы тока опорные

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 10 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы ТОЛК-10 предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и  управления,  а  также  для  проверки  работоспособности  максимальной  токовой защиты при отсутствии нагрузки в первичной цепи. Трансформаторы тока исполнения ТОЛК-10-2 применяются для  передачи  сигнала  измерительной информации приборам измерения.
ТОЛК-10 и ТОЛК-10-2 устанавливаются  в высоковольтные рудничные комплектные распределительные устройства (КРУ) в сетях на напряжение до 10 кВ угольных и сланцевых шахт, опасных по газу и пыли.

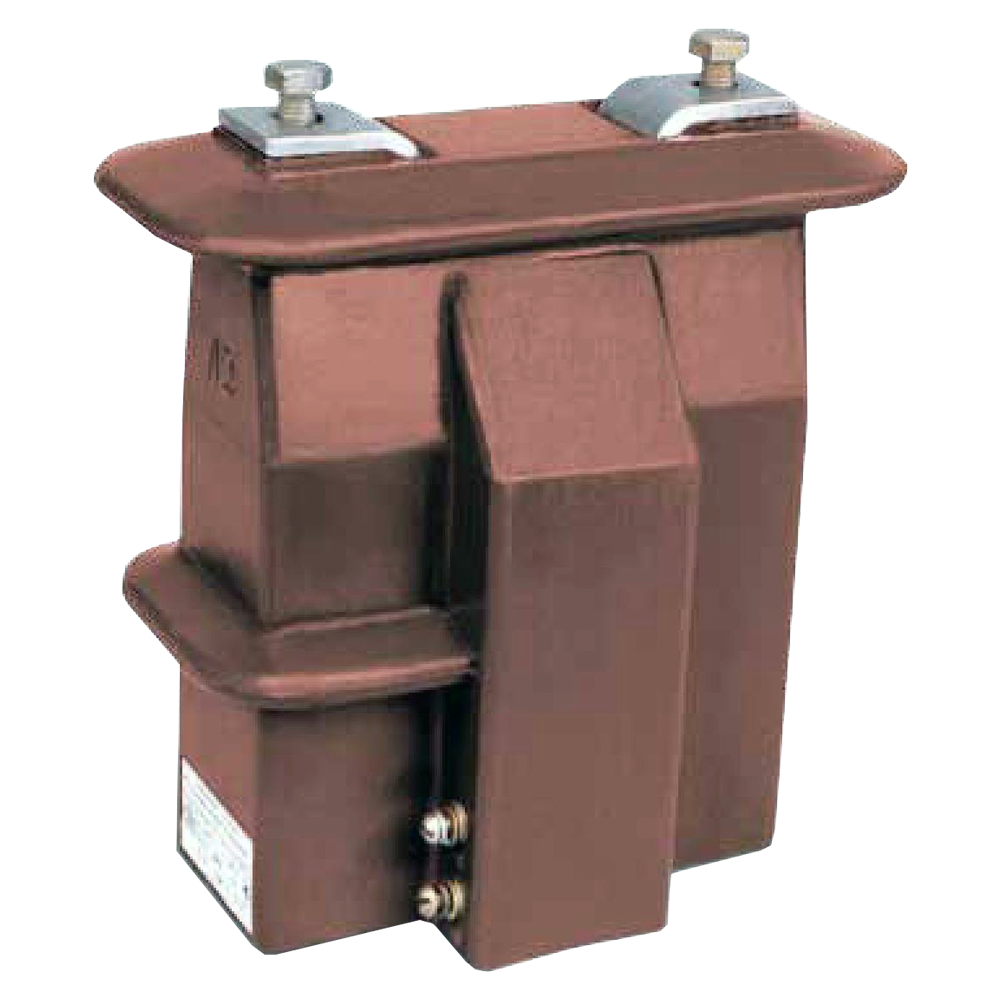

Измерительные трансформаторы ТОЛК-10, ТОЛК-10-2 выполнены в виде опорной конструкции, содержат магнитопровод, первичную и вторичные обмотки.
У трансформаторов ТОЛК-10 обе вторичные обмотки находятся на одном магнитопроводе. Основная вторичная обмотка предназначена для измерения и защиты, дополнительная вторичная обмотка – для проверки работоспособности устройства максимальной токовой защиты при отсутствии нагрузки в первичной цепи.
У трансформаторов ТОЛК-10-2 вторичная обмотка находится на одном магнитопроводе и предназначена для измерения.

Технические характеристики

Номинальное напряжение

10 кВ, 11 кВ

Номинальная частота переменного тока

50 Гц, 60 Гц*

Наибольшее рабочее напряжение

12 кВ

Номинальный первичный ток

10 А; 15 А; 20 А; 30 А; 40 А; 50 А; 75 А; 80 А; 100 А; 150 А; 200 А; 300 А; 400 А; 600 А

Номинальный вторичный ток

5 А

Масса, не более

12 ±1 кг

*  Только для поставок на экспорт

Структура обозначения, пример заказа

ТОЛК
10
10Р
/80
/5
О5.1

Климатическое исполнение

Номинальный вторичный ток, А

Номинальный первичный ток, А

Класс точности вторичной обмотки

Исполнение: 10; 10-2 (см. Варианты исполнений)

Тип трансформатора

Варианты исполнений

Наименование

ТОЛК-10

ТОЛК-10-2

Класс точности вторичной обмотки

1; 5Р; 10Р

0,2S; 0,2; 0,5S; 0,5

Номинальная вторичная нагрузка, ВА

3; 5; 10; 15; 20; (30)

3; 5; (10); 15; 20; 30

Номинальная предельная кратность вторич­ной обмотки для защиты

8 (при номинальной нагрузке 15 В∙А);

5,5 (при номинальной нагрузке 30 В∙А)

-

Номинальный коэффициент безопасности приборов обмотки для измерений

-

10 (в классе точности 0,2S; 0,2; 0,5S);

16 (в классе точности 0,5)

Номинальное напряжение питания допол­нительной обмотки

100 ±20 В

-

Одноминутное испытательное напряжение промышленной частоты

32 кВ

42 кВ

Климатическое исполнение

О5.1

О5.1; У2

Стандартный комплект поставки

  • ТОЛК-10 или ТОЛК-10-2 трансформатор тока опорный.
  • Паспорт.
