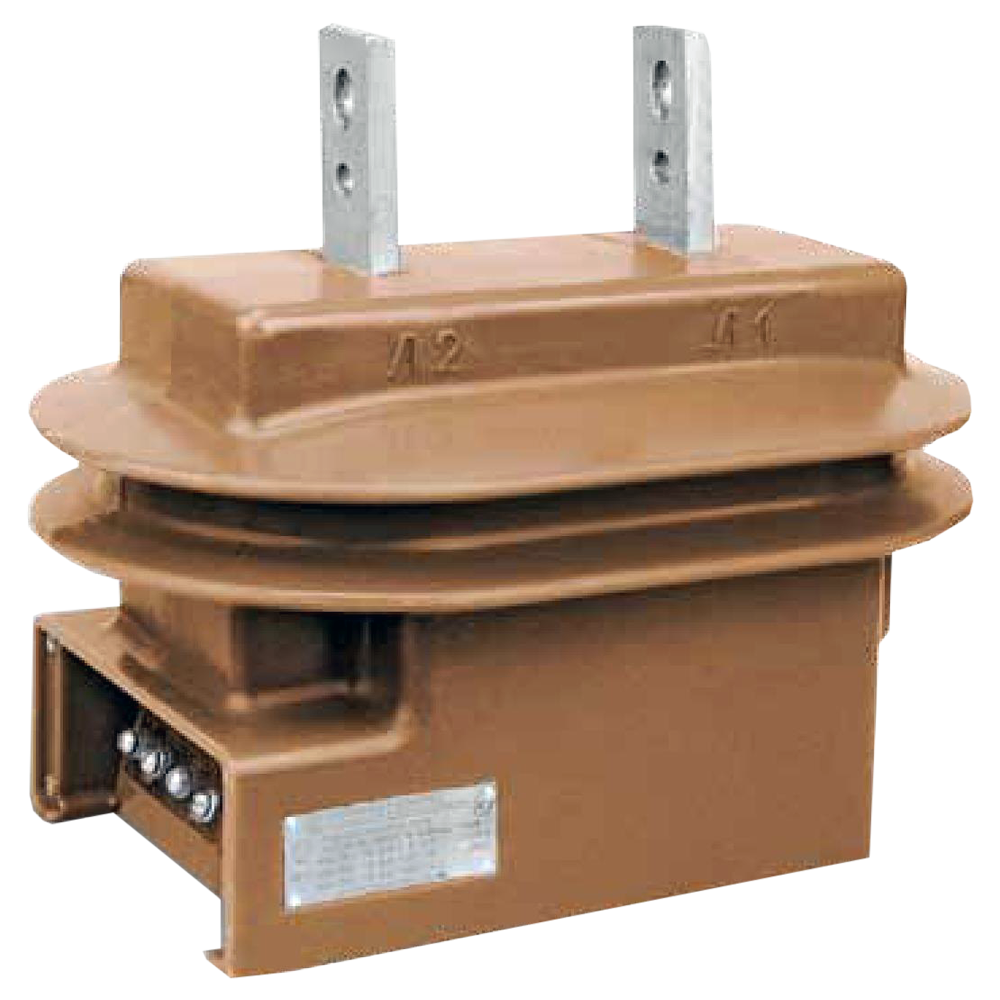

ТОЛ-10-III трансформаторы тока опорные

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 10 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы ТОЛ-10-III предназначены для учета электроэнергии и защиты линий и устанавливаются в открытых распредустройствах и в реклоузерах.

Трансформаторы тока ТОЛ-10-III выполнены в виде опорной конструкции с одной первичной и одной, двумя или тремя вторичными обмотками. Выводы вторичной обмотки расположены внизу прибора и закрыты защитной крышкой. Возможно изготовление трансформаторов с разными коэффициентами трансформации вторичных обмоток.

Технические характеристики

Наименование

ТОЛ-10-III-1

ТОЛ-10-III-2

ТОЛ-10-III-3

Номинальное напряжение, кВ

10 или 11*

Наибольшее рабочее напряжение, кВ

12

Номинальная частота переменного тока, Гц

50 или 60*

Номинальный первичный ток, А

5, 10, 15, 20, 30, 40, 50, 75, 80, 100, 150, 200, 300, 400, 500, 600, 750, 800, 1000, 1200, 1500, 2000, 2500, 3000

Номинальный вторичный ток, А

1 или 5

Количество вторичных обмоток

1; 2; 3

Класс точности по ГОСТ 7746:

вторичной обмотки для измерений

0,2; 0,2S; 0,5; 0,5S

вторичной обмотки для защиты

5Р; 10Р

Номинальная вторичная нагрузка, ВА, вторичных обмоток:

 - при cos ϕ = 1

1; 2; 2,5** - для измерений

 - при cos ϕ = 0,8 (нагрузка индуктивно - активная)

3-30** (10) - для измерений

 - при cos ϕ = 0,8 (нагрузка индуктивно – активная)

3-30** (15) -  для защиты

Номинальная предельная кратность вторичной обмотки для защиты в зависимости от номинального первичного тока, А, не менее:

5-2000

10

10

2500, 3000

10

6

Номинальный коэффициент безопасности приборов вто­ричной обмотки для измерений в классе точности, не более:

0,2S; 0,5S

10

0,2; 0,5

10-16

Односекундный ток термической стойкости, кА, при номинальном первичном токе, А:

5

10

15

20

30

40

50

75

80

100

150

200

300, 400

500-2000

2500, 3000

0,4

0,78

1,2

1,56

2,5

3,0

5,0

5,85

6,23

10,0

12,5

20,0

40

40,0

61,0

0,4

0,78

1,2

1,56

2,5

3,0

5,0

5,85

6,23

10,0

12,5

20,0

31,5

40,0

61,0

Ток электродинамической стойкости, кА, при номинальном первичном токе, А:

5

10

15

20

30

40

50

75

80

100

150

200

300, 400

500-2000

2500, 3000

1,0

1,97

3,0

3,93

6,25

7,56

12,8

14,7

15,7

25,5

31,8

51,0

102,0

102,0

152,5

1,0

1,97

3,0

3,93

6,25

7,56

12,8

14,7

15,7

25,5

31,8

51,0

81,0

102,0

152,5

Испытательное напряжение, кВ

42 (промышленной частоты)

75 (грозового импульса)

*  Только для поставок на экспорт.
**  Значение нагрузки уточняется в заказе.

Стандартная вторичная нагрузка указана в скобках.

Структура обозначения, пример заказа

ТОЛ-10-III
2
0,5
10Р
2000
/5
УХЛ1

Климатическое исполнение: УХЛ1

Номинальный вторичный ток: 1 А; 5 А

Номинальный первичный ток, А: 5, 10, 15, 20, 30, 40, 50, 75, 80, 100, 150, 200, 300, 400, 500, 600, 750, 800, 1000, 1200, 1500, 2000, 2500, 3000

Класс точности обмотки №2

Класс точности обмотки №1

Количество вторичных обмоток: 1; 2; 3

Тип трансформатора

Варианты исполнений

Тип трансформатора

Номинальный первичный ток, А

Размеры, мм

Масса, кг

L

b

S

h

ТОЛ-10-III-1

ТОЛ-10-III-2

ТОЛ-10-III-3

5-200

150

40

6

25

27

300-800

12,5

1000-2000

60

16

2500, 3000

235

80

20

40

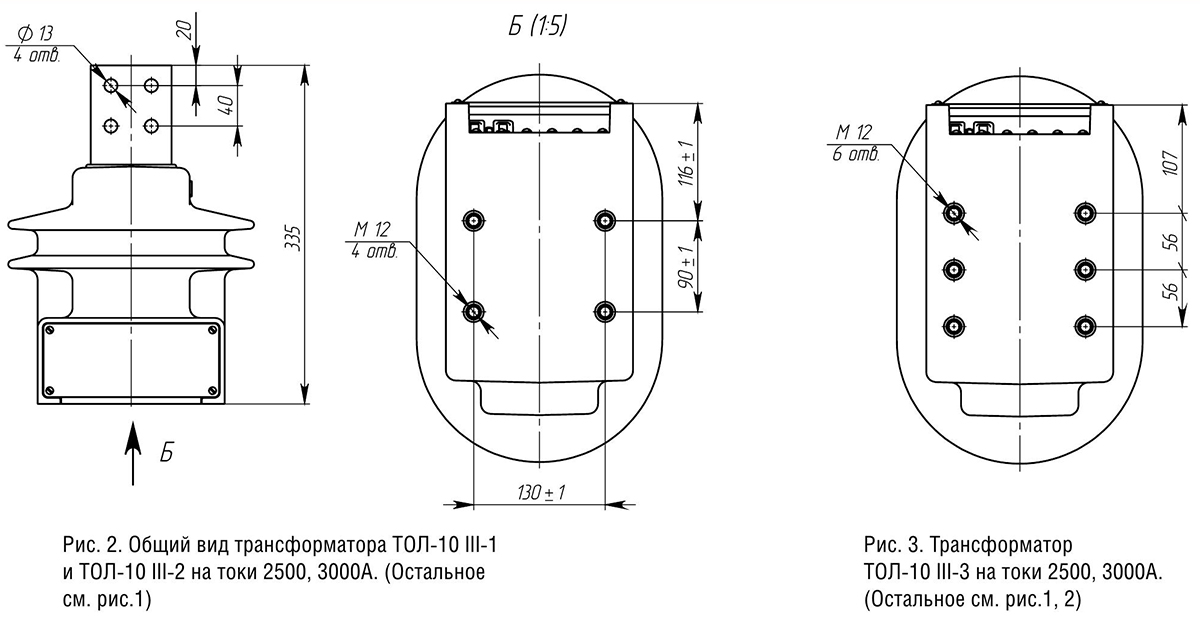

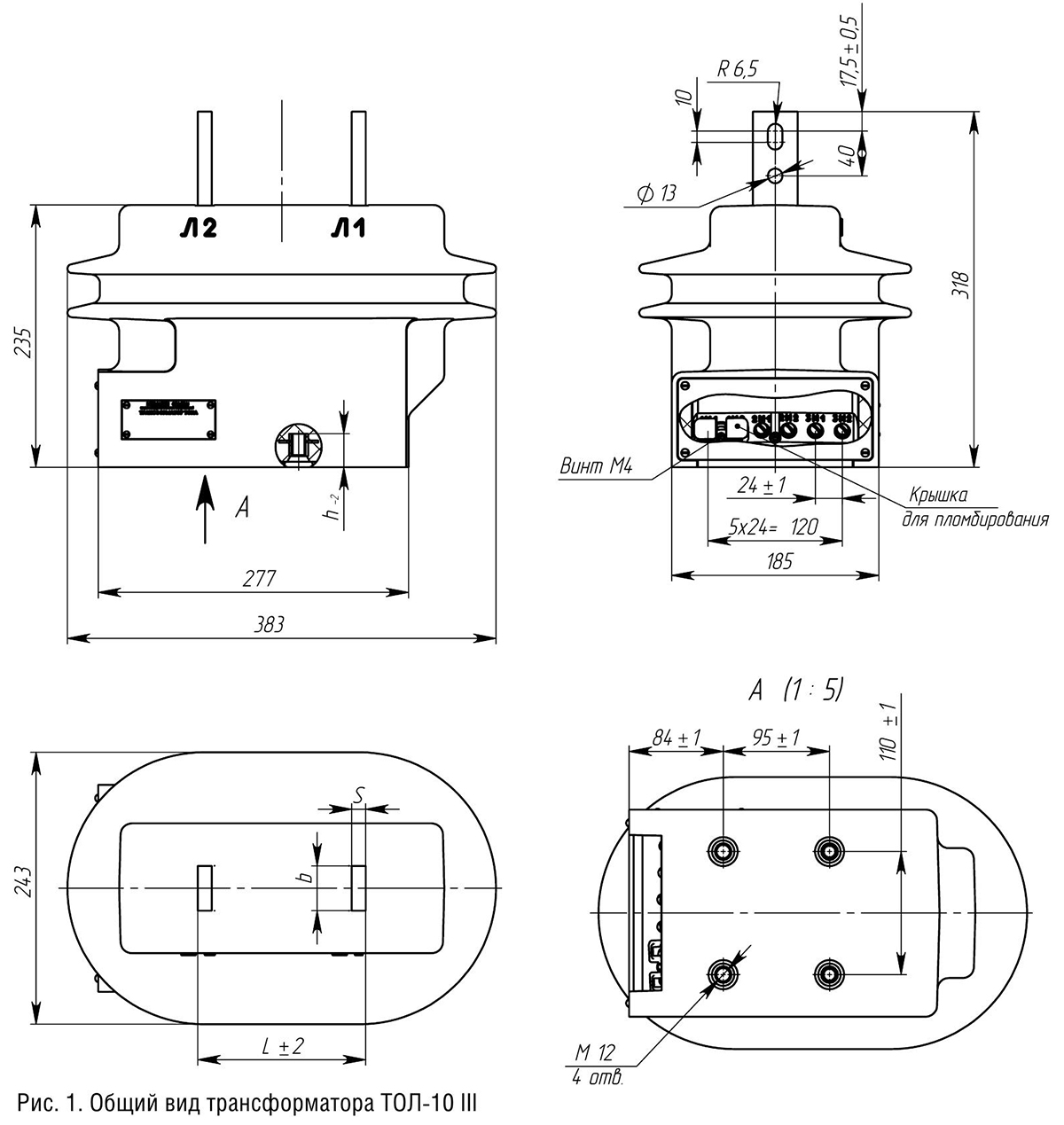

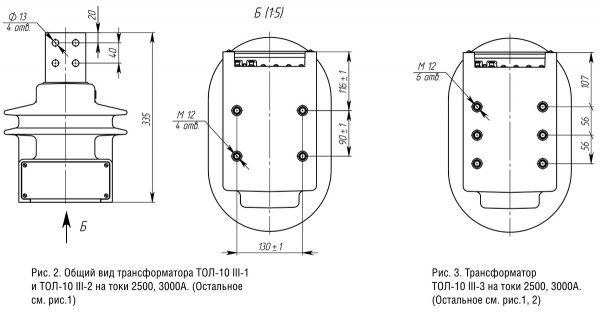

Габаритный чертеж

Стандартный комплект поставки

  • ТОЛ-10-III трансформатор тока опорный.
  • Паспорт.
