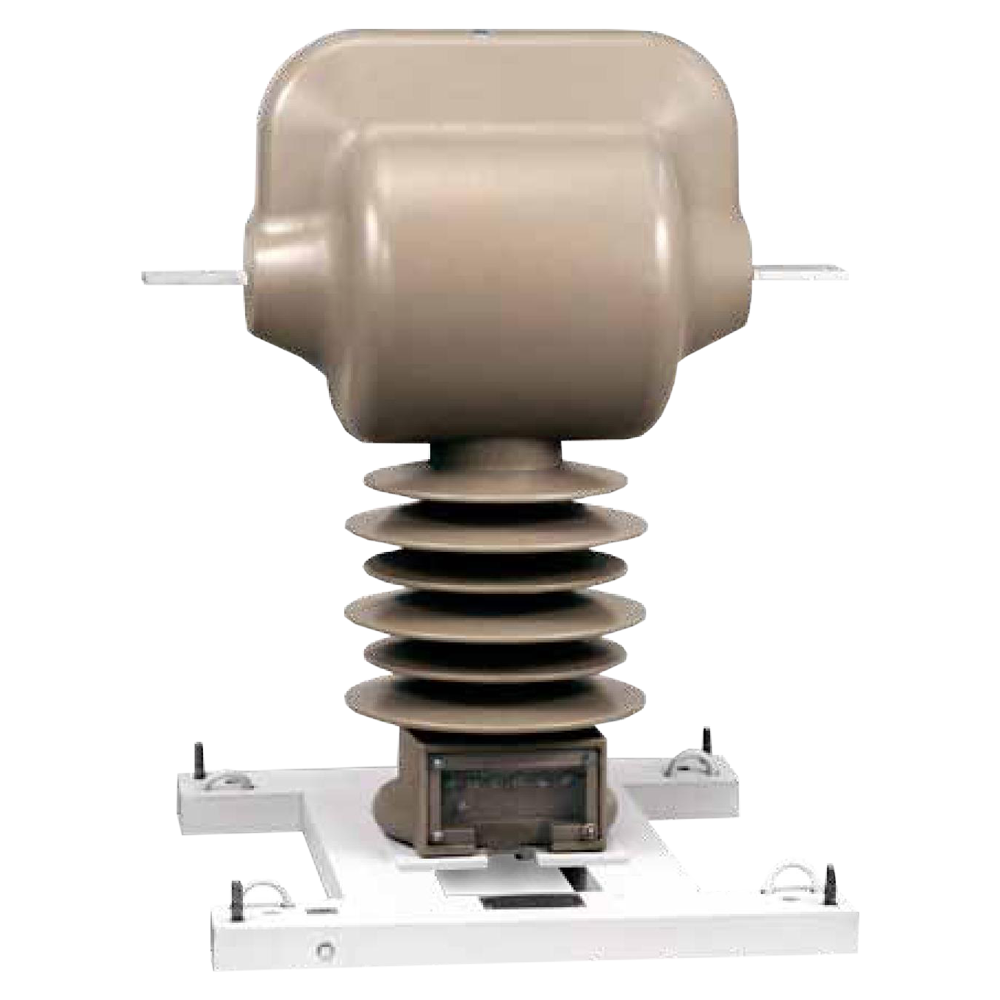

ТОЛ-35 трансформаторы тока опорные

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 35 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы ТОЛ-35-III-II, ТОЛ-35-III-III, ТОЛ-35-III-V и ТОЛ-35-III-7.2 устанавливаются в открытых распределительных устройствах (ОРУ) класса напряжения 35 кВ.

Является аналогом трансформатора напряжения ТГМ-35.

Трансформаторы тока ТОЛ-35 предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты, автоматики, сигнализации и управления, а также для изолирования цепей вторичных соединений от высокого напряжения в электрических цепях переменного тока частотой 50 Гц.

Измерительные трансформаторы серии ТОЛ-35 имеют климатическое исполнение УХЛ1 и работают в следующих условиях:

  • Высота установки над уровнем моря - не более 1000 м.
  • Температура окружающего воздуха при эксплуатации:-60...+50°С.
  • Окружающая среда невзрывоопасная, не содержащая пыли, агрессивных газов и паров в концентрациях, разрушающих покрытия, металлы и изоляцию.
  • Рабочее положение в пространстве вертикальное.

Технические характеристики

Наименование параметра

Значение для конструктивного исполнения ТОЛ-35

III-II;

III-II-1

III-III;
III-III-1

III-V-4;
III-V-4-1

III-V-5;
III-V-5-1

III-7.2

Номинальное напряжение, кВ

35

Наибольшее рабочее напряжение, кВ

40,5

Номинальная частота переменного тока, Гц

50

Количество вторичных обмоток:

 - для измерений

1

1

или

2

2

1; 2; 3 или 4

 - для защиты

2

3

2

3

1; 2 или 3

Класс точности вторичных обмоток

 - для измерений

0,2S; 0,2; 0,5S; 0,5

 - для защиты

5Р; 10Р

Номинальный вторичный ток, А

1 или 5

Номинальная вторичная нагрузка вторичных обмоток с индуктивно-активным коэффициентом мощности  cos φ=0,8, В∙А

 - для измерений

30

15

3; 5; 10; 15

 - для защиты

30

50

30

20

3; 5; 10; 15; 20; 25; 30

Номинальная предельная кратность вторичной обмотки для защиты, не менее

20

10

Номинальный коэффициент безопасности приборов вторичной обмотки для измерений, не более, при номинальном первичном токе, А:

6

15 - 1500

5; 6*

6

2000

5

7

3000

-

5

4000

5

-

5

*Для трансформаторов тока ТОЛ-35 III-II на первичные токи 15, 20, 30, 40, 50, 75, 100, 150, 200, 300 и 600 А классов точности 0,2S.

Количество вторичных обмоток, классы точности, значения номинальных вторичных нагрузок, номинального вторичного тока, номинальной предельной кратности вторичной обмотки для защиты и номинального коэффициента безопасности приборов вторичной обмотки для измерений уточняются в заказе.

Структура обозначения, пример заказа

ТОЛ-35
III-II
2
0,5
10Р
1500
/5
УХЛ1

Климатическое исполнение: УХЛ1

Номинальный вторичный ток: 1 А; 5 А

Номинальный первичный ток, А: 15-400, 600-1500, 2000, 4000

Класс точности обмотки №2

Класс точности обмотки №1

Количество вторичных обмоток: 1; 2; 3; 4 (4 - для ТОЛ-35-III-7.2)

Конструктивное исполнение

Тип трансформатора

Варианты исполнений

Исполнение

L1, мм

L2, мм

L3, мм

L4, мм

ТОЛ-35-III-II

ТОЛ-35-III-III

ТОЛ-35-III-V-4

ТОЛ-35-III-V-5

630

652

512

552

ТОЛ-35-III-II-1

ТОЛ-35-III-III-1

ТОЛ-35-III-V-4-1

ТОЛ-35-III-V-5-1

540

598

494

470



Исполнение

Номинальный
первичный ток, А

S, мм

Рисунок

ТОЛ-35-III-II;

ТОЛ-35-III-II-1

15-400

10

2

600-1500

1

2000

20

3

4000

6

ТОЛ-35-III-III;

ТОЛ-35-III-III-1

500

10

2

1000

1

1500

20

1

2000; 3000

3

ТОЛ-35-III-V-4;

ТОЛ-35-III-V-4-1

15-800

10

2, 4

1000

1, 4

1500

1, 4

2000; 3000

20

3, 4

4000

4, 6

ТОЛ-35-III-V-5;

ТОЛ-35-III-V-5-1

15-800

10

2, 5

1000

1, 5

1500

1, 5

2000; 3000

20

3, 5

4000

5, 6

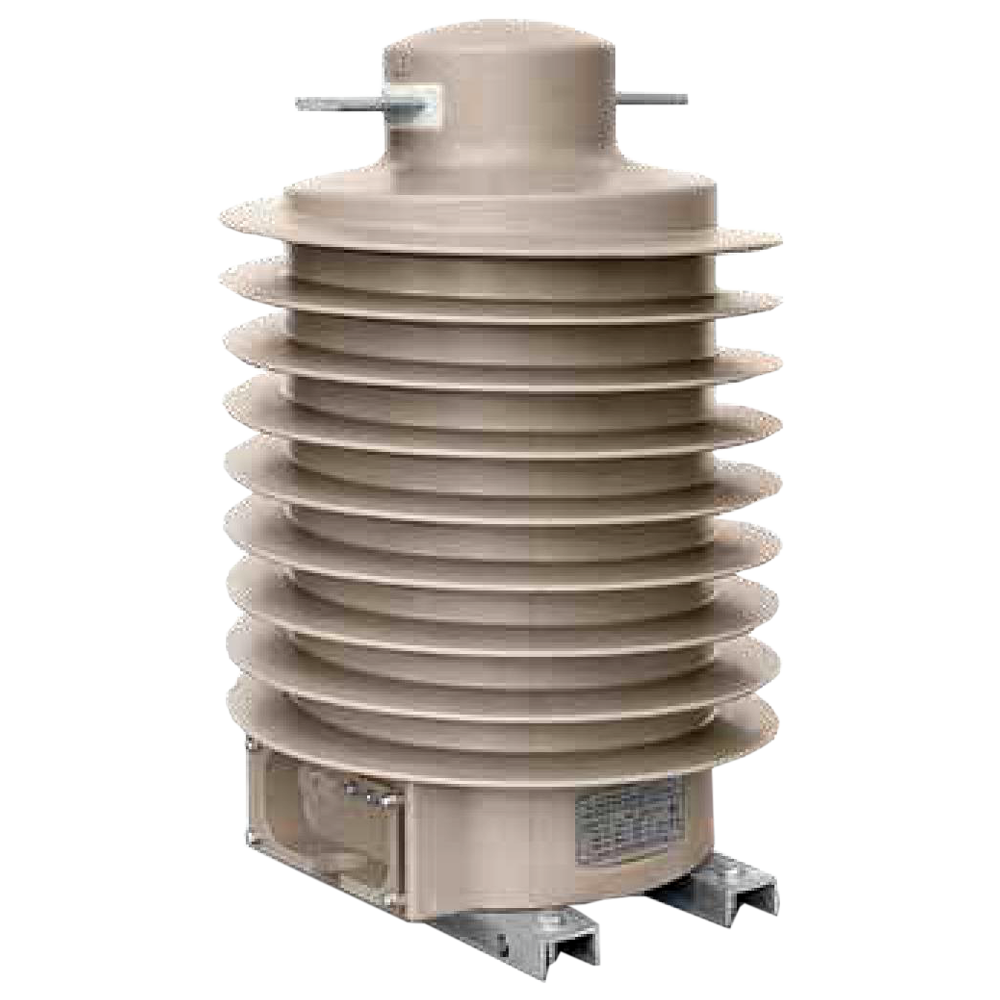

ТОЛ-35-III-7.2

50-1200

10

7

1500-2000

16



Исполне­ние

Номинальный
первич­ный
ток, А

Наибольший
рабочий
первичный
ток, А

Номинальный
вторичный
ток,
А

Трехсекунд­ный
ток термической
стойкости, кА

Ток
электродинамиче­ской
стойкости, кА

ТОЛ-35-III-II;

ТОЛ-35-III-II-1

15

16

5

1,0

4

20

20

1,3

6

30

32

1,8

8

40

40

2,5

11

50

50

2,9

13

75

80

4,4

20

100

100

5,9

26

150

160

8,8

39

200

200

12,9

51

300

320

17,0

77

400

400

24,0

102

600

630

49,0

153

800

800

49,0

153

1000

1000

49,0

153

1500

1600

49,0

153

2000

2000

57,0

220

4000

4000

57,0

220

ТОЛ-35-III-V- 4;

ТОЛ-35-III-V-4-1;

ТОЛ-35-III-V-5;

ТОЛ-35-III-V-5-1

15

16

0,7

3

20

20

1,0

4

30

32

1,5

6

40

40

2,1

8

50

50

2,6

10

75

80

3,9

15

100

100

5,2

21

150

160

7,8

31

200

200

10,5

42

300

320

15,6

63

400

400

20,8

84

600

630

31,0

127

800

800

42,0

127

1000

1000

49,0

153

1500

1600

49,0

153

2000

2000

57,0

220

3000

3200

57,0

220

4000

4000

57,0

220

ТОЛ-35-III-III;

ТОЛ-35-III-III-1

500

500

49*

127

1000

1000

1 или 5

49

153

1500

1600

49

153

2000

2000

57

220

3000

3200

57

220

ТОЛ-35-III-7.2

50

50

12,75

5,0

75

80

19,13

7,5

80

80

20,40

8,0

100

100

25,50

10,0

150

160

38,25

15,0

200

200

51,00

20,0

300

320

76,50

30,0

400

400

102,0

40,0

500

500

127,5

50,0

600

630

153,00

60,0

750

800

800

800

1000

1000

1200

1250

1500

1600

2000

2000

*Ток термической стойкости указан при вторичной обмотке, замкнутой на номинальную нагрузку.

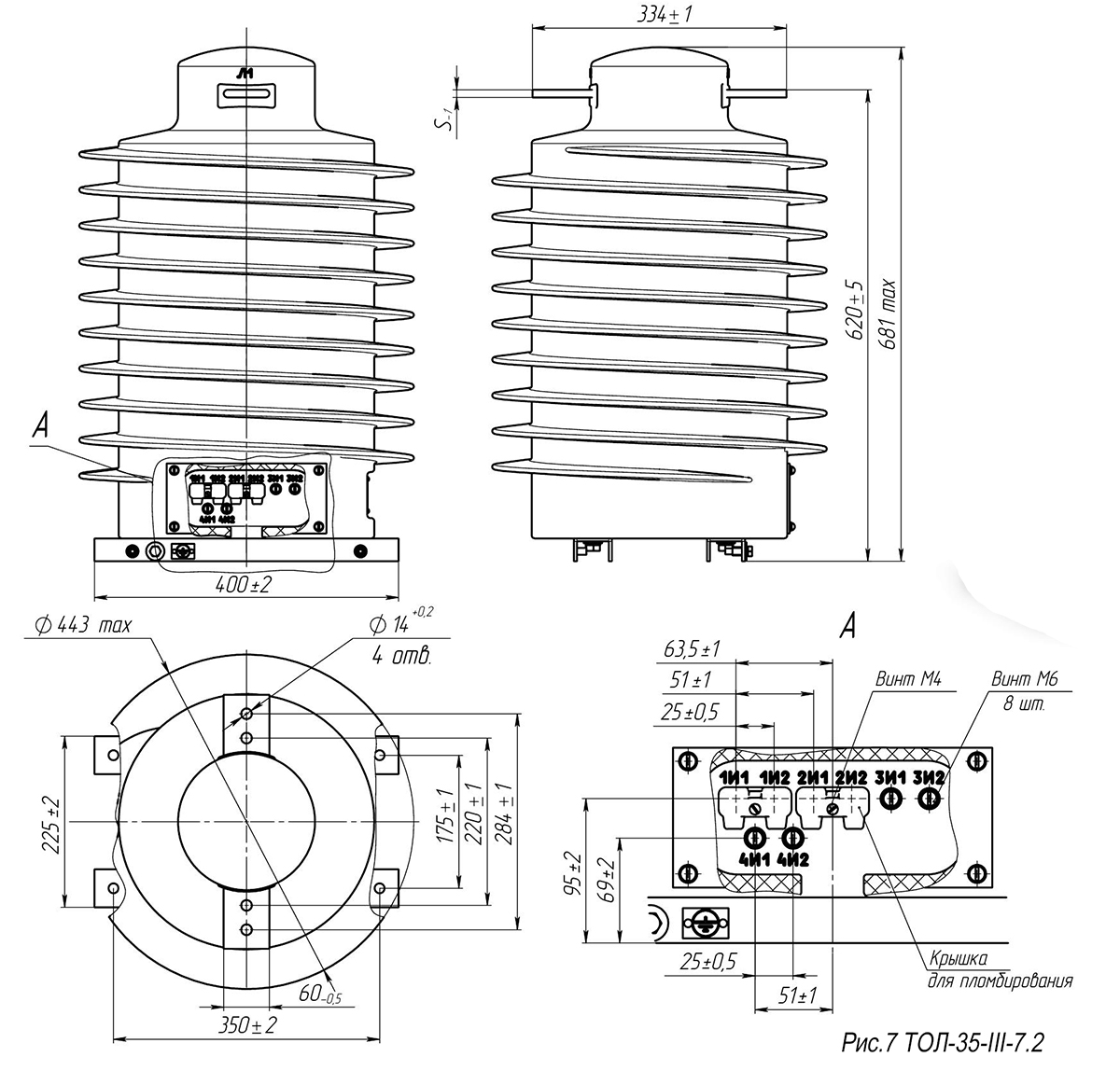

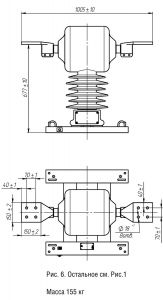

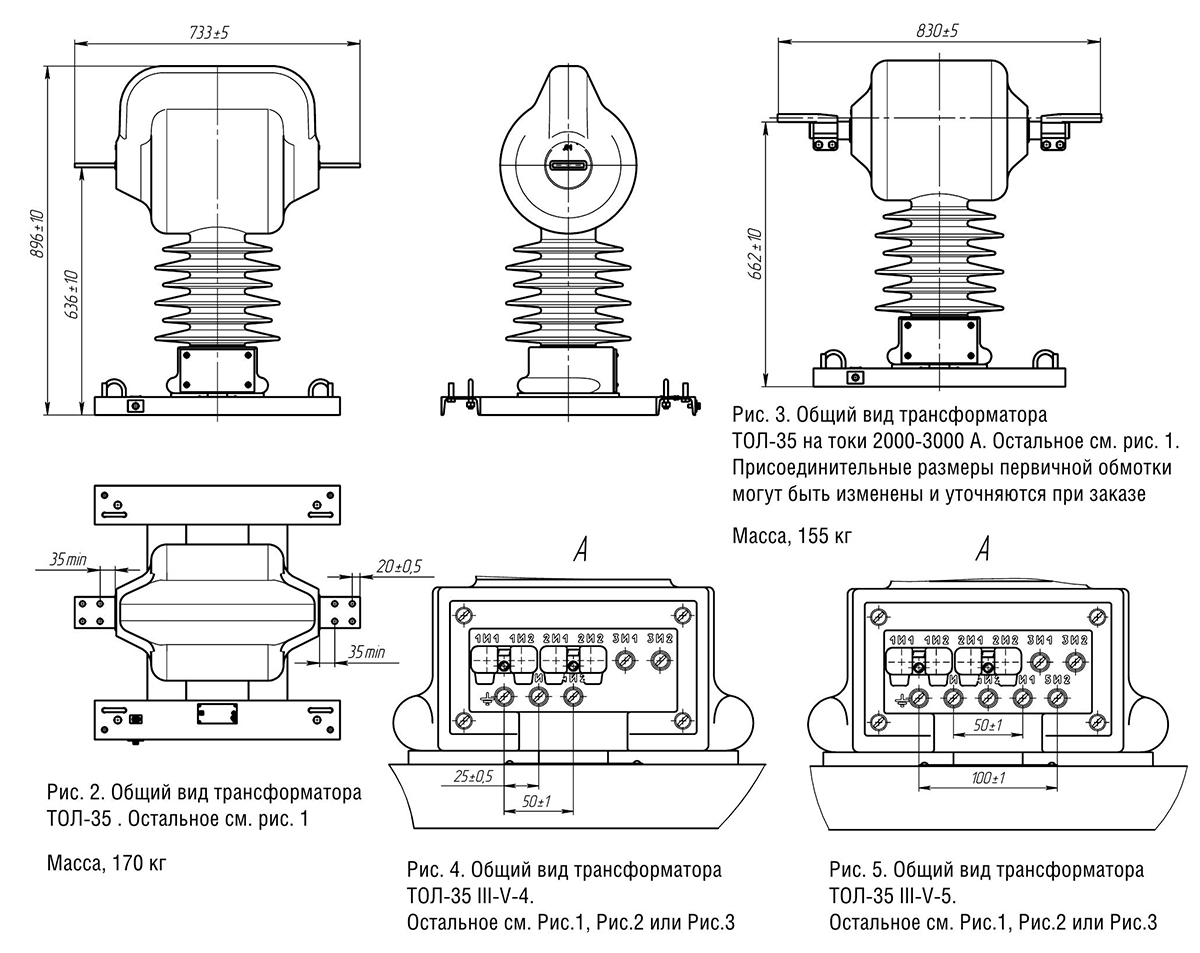

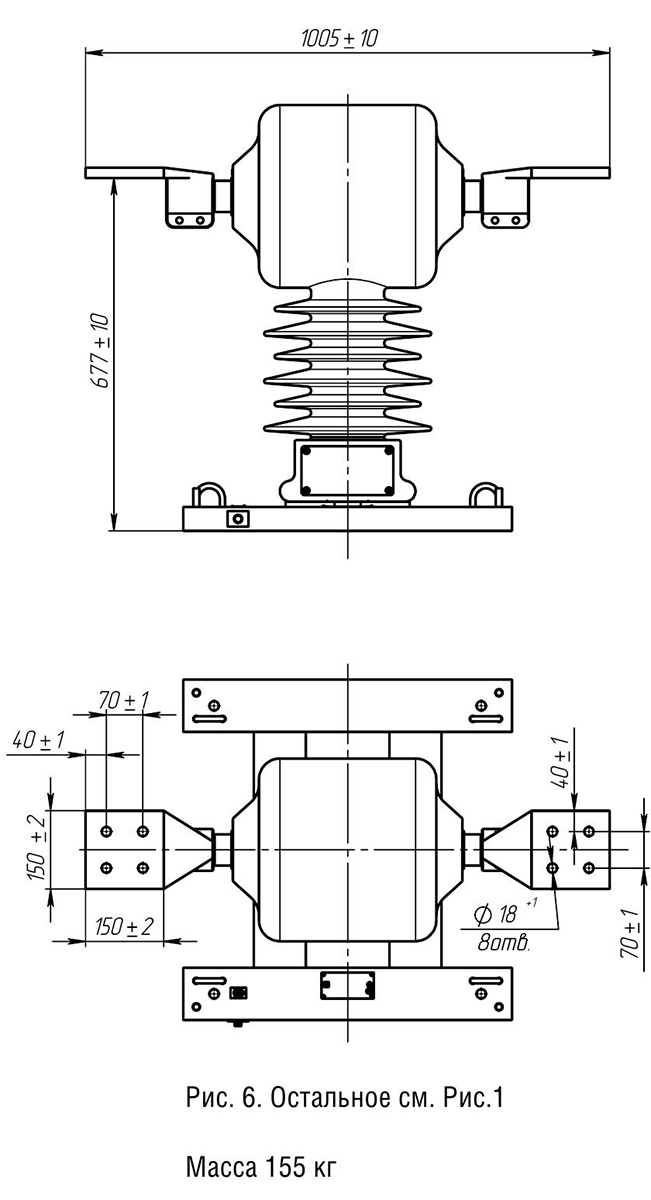

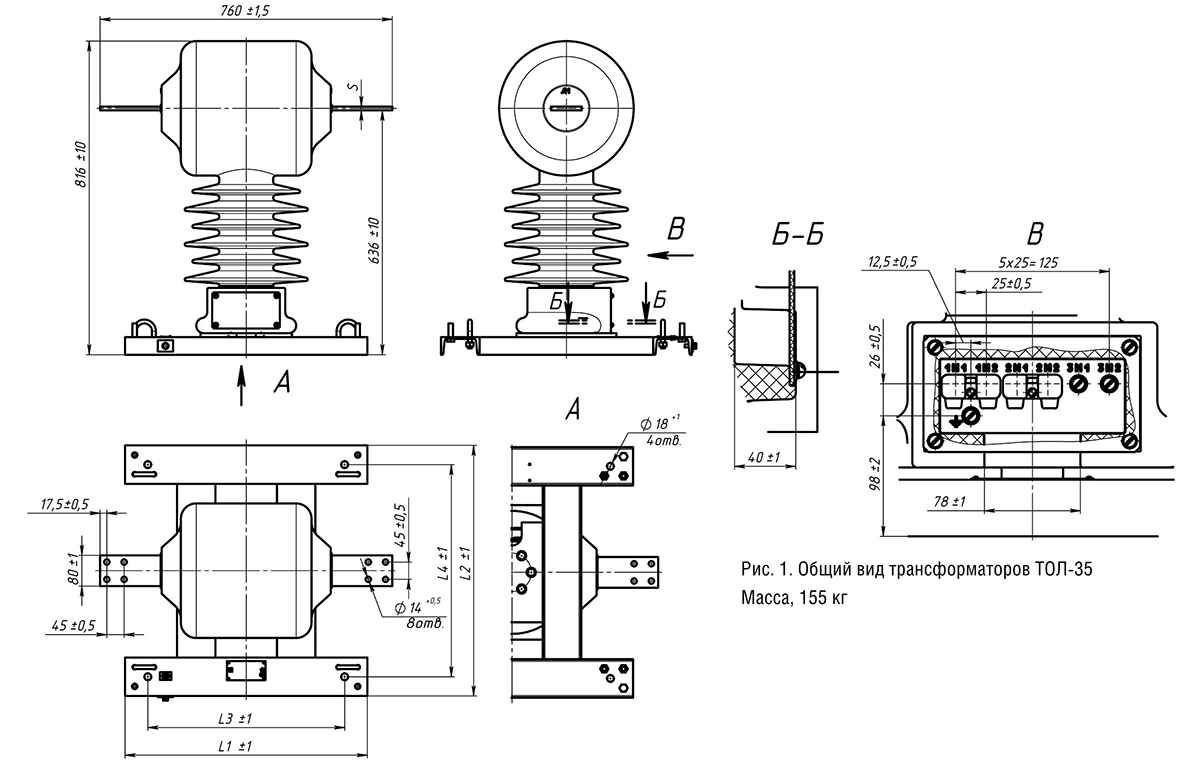

Габаритные чертежи

Стандартный комплект поставки

  • ТОЛ-35 трансформатор тока опорные.
  • Паспорт.
