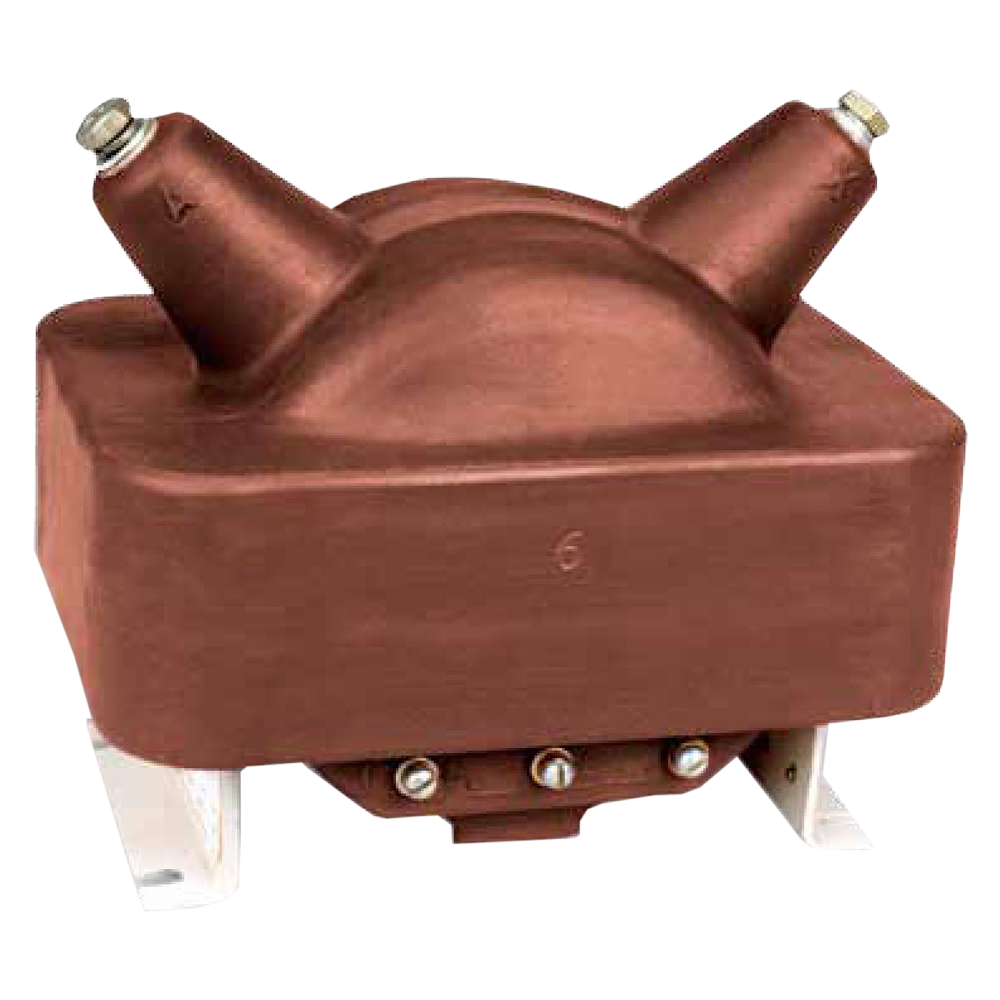

НОЛ.11-6-О5 трансформаторы напряжения незаземляемые

Скачать PDF

Тип трансформатора: Измерительный

Номинальная мощность: 0,03 кВА, 0,22 кВА, 0,25 кВА

Класс напряжения: 6 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы напряжения НОЛ.11-6-О5 применяются для питания схем управления и приводов высоковольтных взрывобезопасных комплектных распределительных устройств (КРУ) с выключателем ВС-6400, а также для контроля напряжения в шахтных высоковольтных сетях переменного тока частоты 50 Гц с номинальным напряжением 6 кВ.

Однофазные  двухобмоточные трансформаторы НОЛ.11-6-О5 с незаземляемыми выводами первичной обмотки представляют собой литой блок, в котором залиты обмотки и магнитопровод.

Магнитопровод броневого типа, намотан из холоднокатаной электротехнической стали. Обмотки расположены на магнитопроводе концентрически. Внутри расположена вторичная обмотка.

Первичная обмотка измерительных трансформаторов НОЛ.11-6-О5 состоит из двух секций, соединенных между собой. Последние витки секций соединены с высоковольтными выводами. Между первичной и вторичной обмотками расположен заземляемый экран, предназначенный для защиты вторичной обмотки и ее внешних цепей от высокого напряжения.

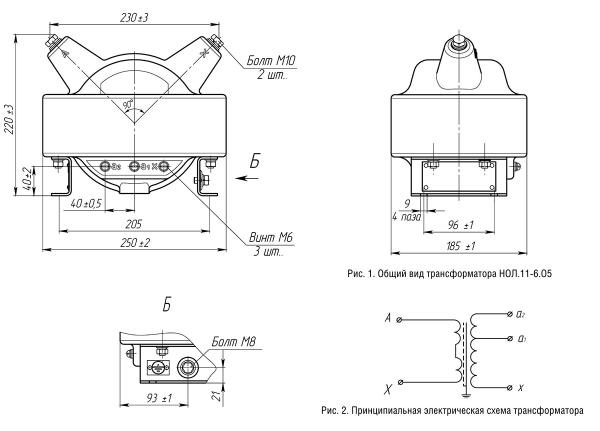

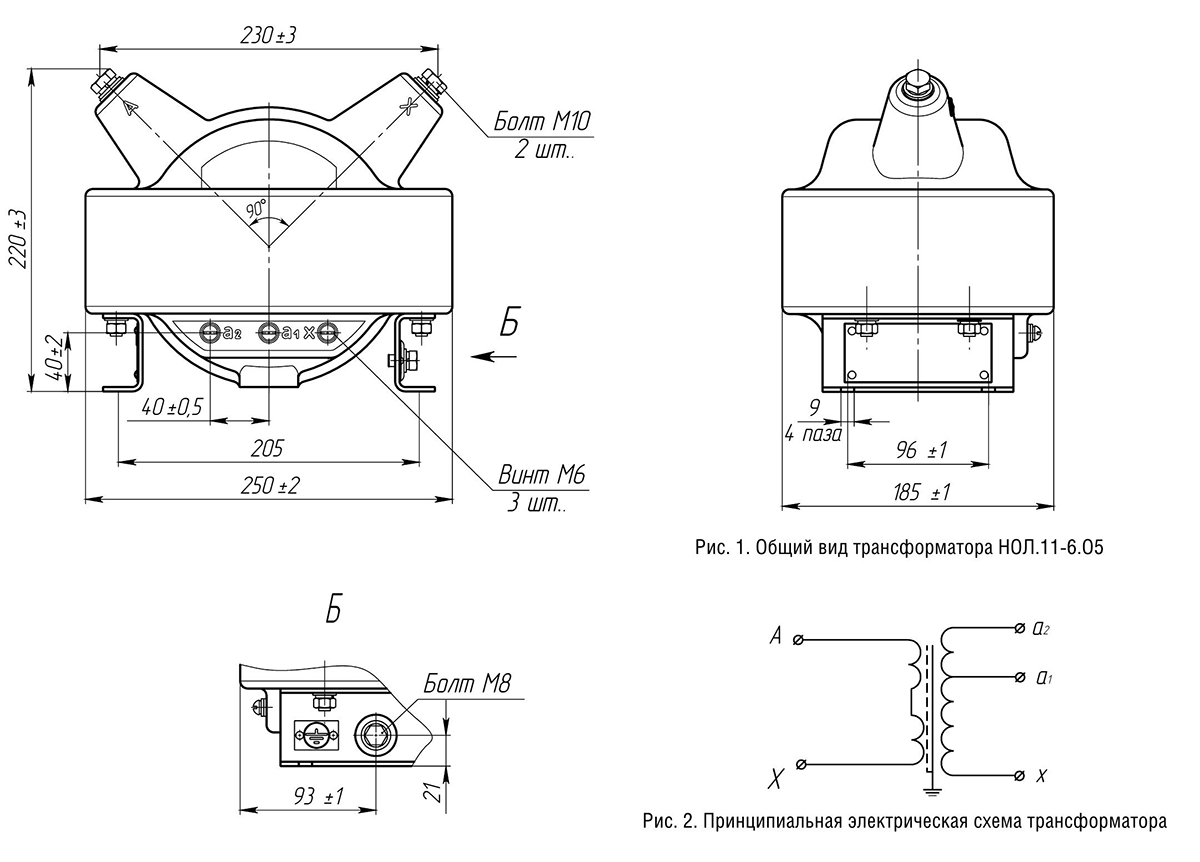

Габаритный чертеж

Технические характеристики

Наибольшее рабочее напряжение 7,2 кВ
Напряжение первичной обмотки 6000 В
Напряжение вторичной обмотки 100 В, 127 В, 220 В
Номинальная частота 50 Гц
Класс точности основной вторичной обмотки 3
Схема и группа соединения обмоток 1/1-0
Климатическое исполнение (диапазон рабочих температур) и категория размещения О5
Вес 16 кг

Структура обозначения, пример заказа

НОЛ.11
6
О5
6000
/100

Напряжение вторичной обмотки, В

Напряжение первичной обмотки, В

Климатическое исполнение и категория размещения: О5

Класс напряжения, кВ

Тип трансформатора

Стандартный комплект поставки

  • НОЛ.11-6-О5 трансформатор напряжения.
  • Руководство по эксплуатации.
  • Паспорт.
