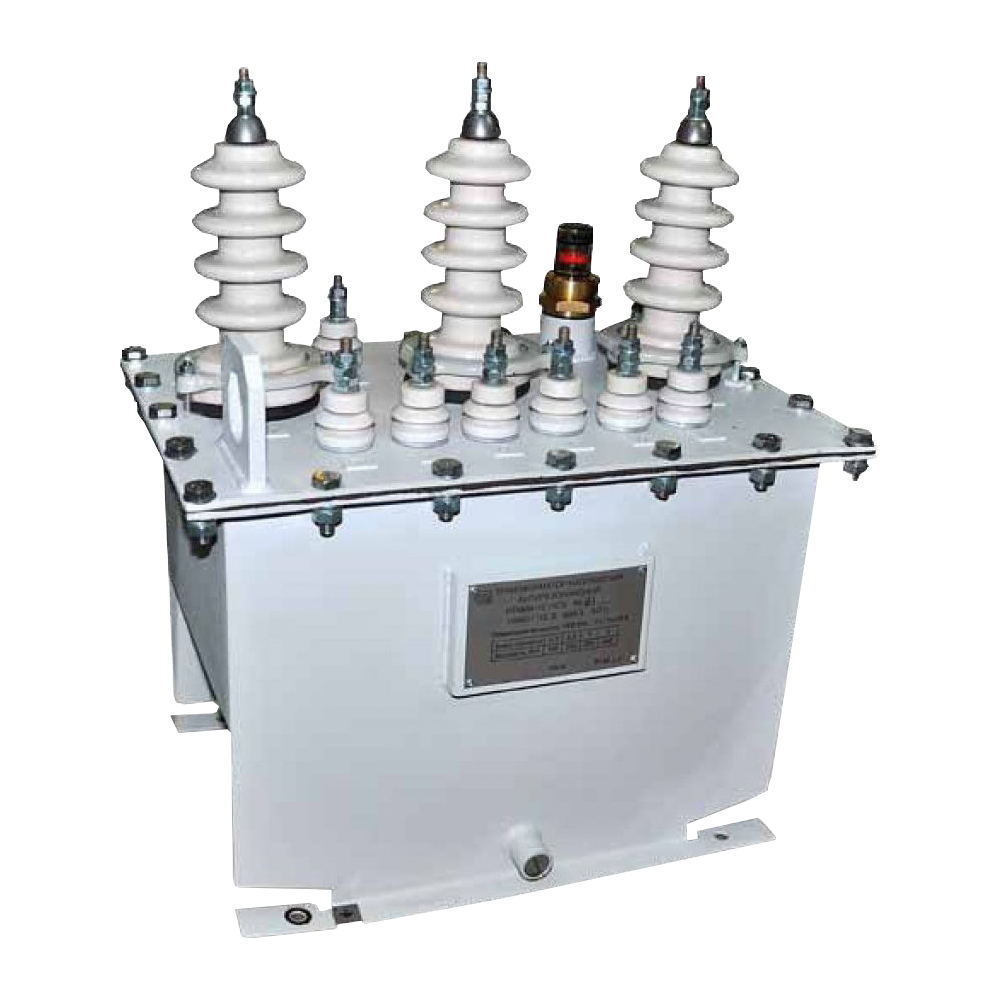

НТМИА-10 трансформаторы напряжения

Скачать PDF

Тип трансформатора: Измерительный

Номинальная мощность: 0,075 кВА, 0,2 кВА, 0,3 кВА, 0,6 кВА, 0,12 кВА

Класс напряжения: 10 кВ

Тип изоляции: Масло

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Измерительные трансформаторы НТМИА-10 используются в электроэнергетике и предназначены для установки в комплектные распределительные устройства (КРУ) внутренней установки или другие закрытые распределительные устройства (ЗРУ).

Трансформаторы напряжения НТМИА-10 предназначены для установки в электрических сетях трехфазного переменного тока частотой 50 Гц с номинальным напряжением 10 кВ с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления, а так же контроля изоляции.

Технические характеристики

Наибольшее рабочее напряжение	12 кВ
Напряжение первичной обмотки	6000 В
Напряжение вторичной обмотки	100 В
Номинальная частота	50 Гц
Класс точности основной вторичной обмотки	0,2, 0,5, 1, 3
Напряжение короткого замыкания	1,0%

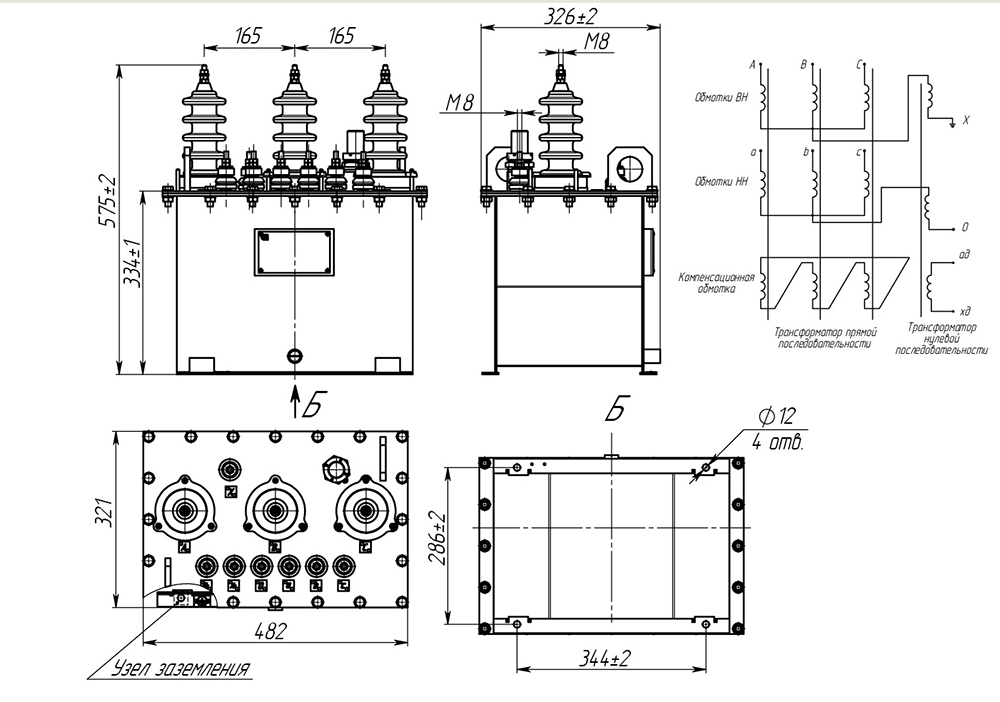

Схема и группа соединения обмоток	Yн/Yн/П-0
Климатическое исполнение (диапазон рабочих температур) и категория размещения	УХЛ2
Вес	94 кг

Стандартный комплект поставки

Трансформатор НТМИА-10.
Руководство по эксплуатации.
Паспорт.

Скачать документацию

НТМИА трансформаторы напряжения трехфазные антирезонансные. Руководство по эксплуатации.
