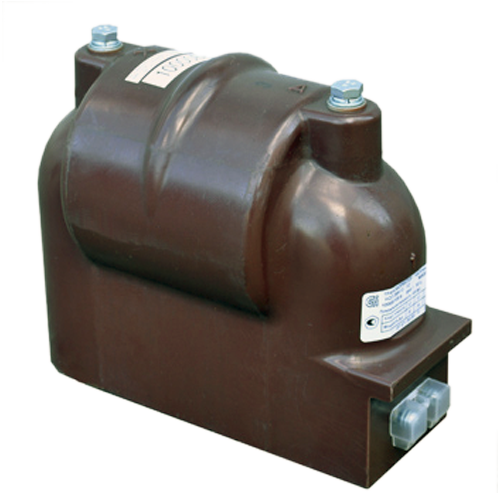

НОЛ.08-6М трансформаторы напряжения незаземляемые

Скачать PDF

Тип трансформатора: Измерительный

Номинальная мощность: 0,02 кВА, 0,05 кВА, 0,075 кВА, 1,5 кВА

Класс напряжения: 6 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы напряжения НОЛ.08-6М применяются для питания электрических измерительных приборов, цепей защиты и сигнализации в электроустановках переменного тока частоты 50 или 60 Гц.

Трансформаторы НОЛ.08-6М устанавливаются в комплектные распределительные устройства (КРУ) или закрытые распределительные устройства (ЗРУ).

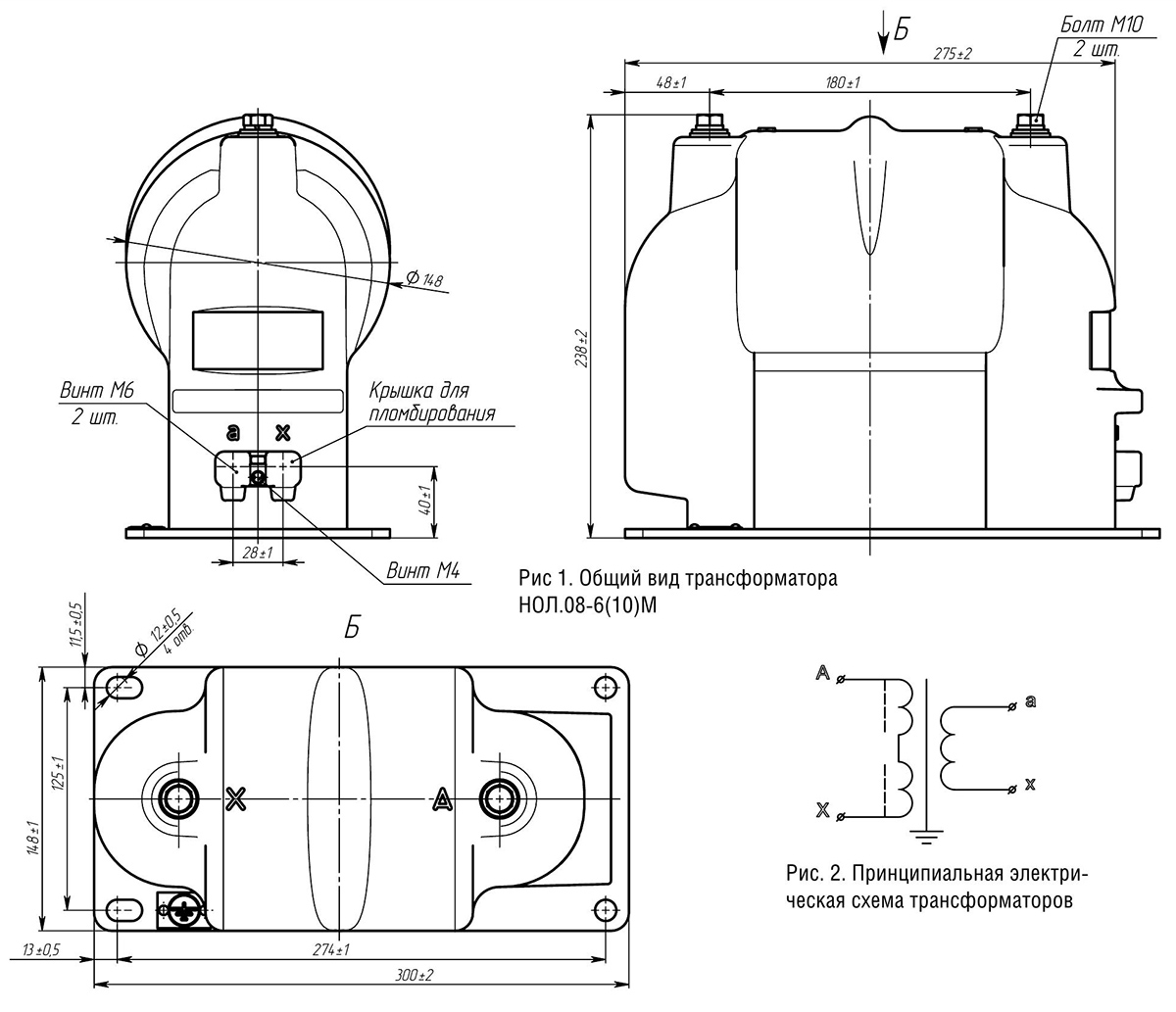

Габаритный чертеж

Технические характеристики

Наибольшее рабочее напряжение 7,2 кВ
Напряжение первичной обмотки 6000 В
Напряжение вторичной обмотки 100 В
Номинальная частота 50 Гц, 60 Гц
Класс точности основной вторичной обмотки 0,2, 0,5, 1, 3
Схема и группа соединения обмоток 1/1-0
Климатическое исполнение (диапазон рабочих температур) и категория размещения Т2, У2
Вес 21 кг

Структура обозначения, пример заказа

НОЛ.08
У2

Климатическое исполнение и категория размещения: У2; Т2

Класс напряжения, кВ

Тип трансформатора

Стандартный комплект поставки

  • НОЛ.08-6М трансформатор напряжения.
  • Руководство по эксплуатации.
  • Паспорт.
