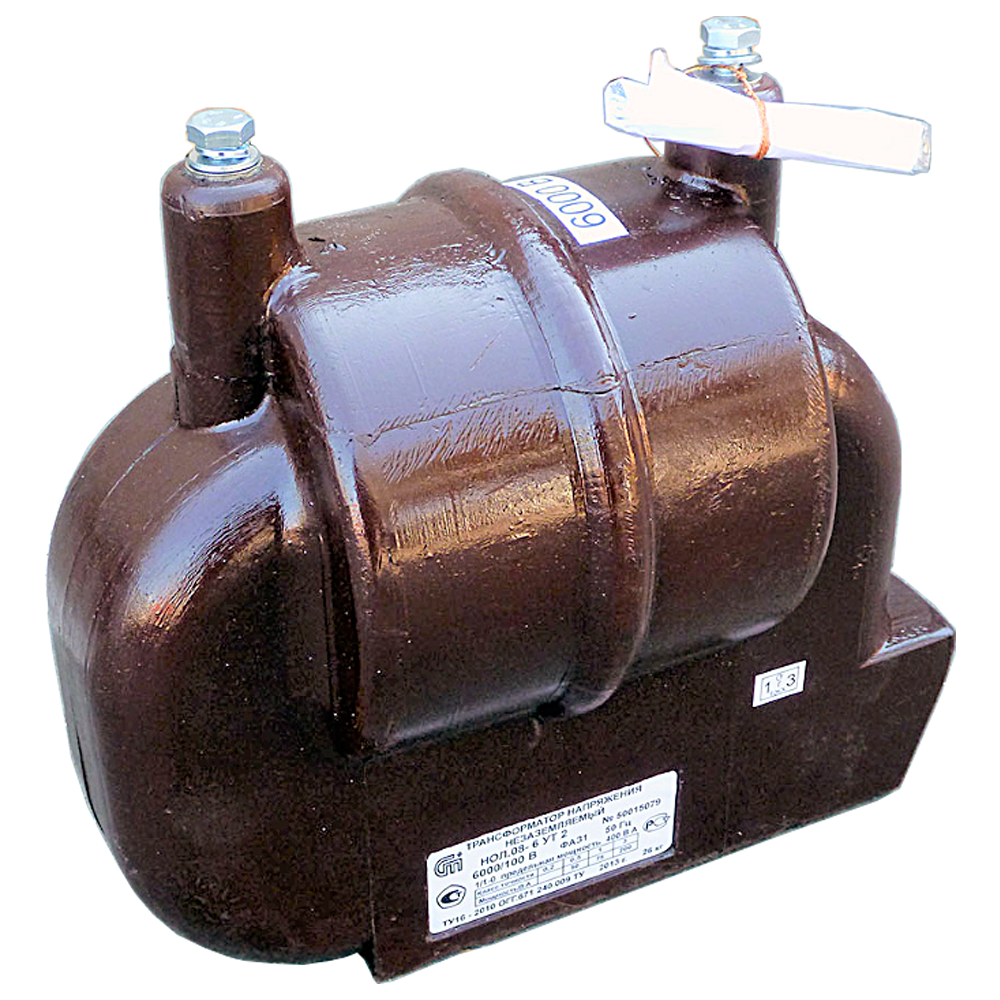

НОЛ.08-6 трансформаторы напряжения измерительные сухие незаземляемые

Скачать PDF

Тип трансформатора: Измерительный

Номинальная мощность: 15,0 кВА, 30,0 кВА, 50,0 кВА, 75,0 кВА, 150,0 кВА, 300,0 кВА

Класс напряжения: 6 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы напряжения НОЛ.08 предназначены для установки в комплектные распределительные устройства (КРУ) или закрытые распределительные устройства (ЗРУ) и служат для питания электрических измерительных приборов, цепей защиты и сигнализации в электроустановках переменного тока частоты 50 или 60 Гц.

Особенности сухих трансформаторов напряжения НОЛ.08:

  • Трансформаторы НОЛ.08 изготавливаются в климатическом исполнении «У», «Т» категории размещения «2» по ГОСТ 15150, предназначены для эксплуатации при условиях:
    • Высота установки над уровнем моря не более 1000 м.
    • Температура окружающей среды от -45 °С до +60 °С.
    • Окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
  • Рабочее положение любое.

Технические характеристики

Наибольшее рабочее напряжение 7,2 кВ
Напряжение первичной обмотки 6000 В, 6300 В, 6600 В, 6900 В
Напряжение вторичной обмотки 100 В, 110 В
Номинальная частота 50 Гц, 60 Гц
Класс точности основной вторичной обмотки 0,2, 0,5, 1, 3
Схема и группа соединения обмоток 1/1-0
Климатическое исполнение (диапазон рабочих температур) и категория размещения Т2, У2
Конструктивное исполнение 0.8

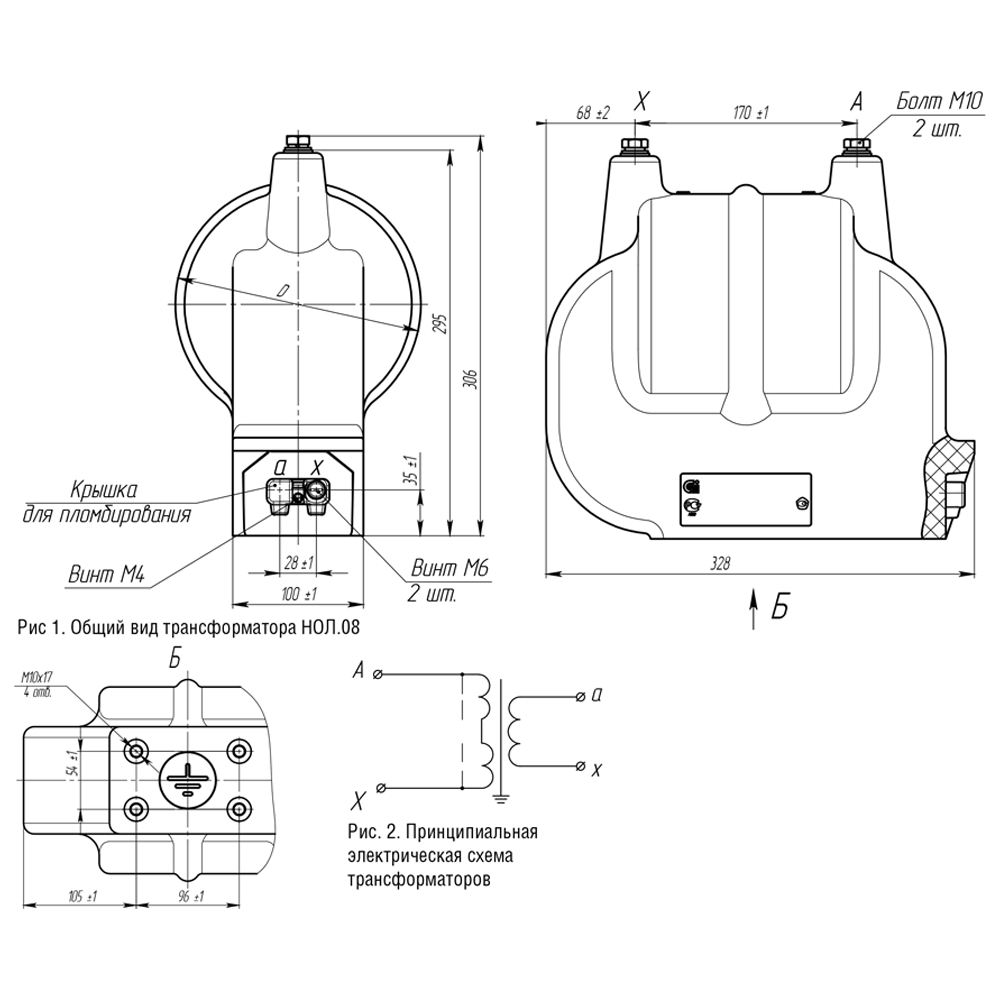

Габаритные размеры 188±3 мм (НОЛ.08-3УТ2, НОЛ.08-6УТ2); 212±3 мм (НОЛ.08-10УТ2)
Вес 25,6 кг (НОЛ.08-3УТ2); 26,2 кг (НОЛ.08-6УТ2); 28,2 кг (НОЛ.08-10УТ2)

Структура обозначения, пример заказа

Н
О
Л
0.8
6
У2

Климатическое исполнение и категория размещения

Класс напряжения первичной обмотки, кВ

Конструктивное исполнение

С литой изоляцией

Однофазный

Трансформатор напряжения

Стандартный комплект поставки

  • Трансформатор НОЛ.08-6.
  • Руководство по эксплуатации.
  • Паспорт.
