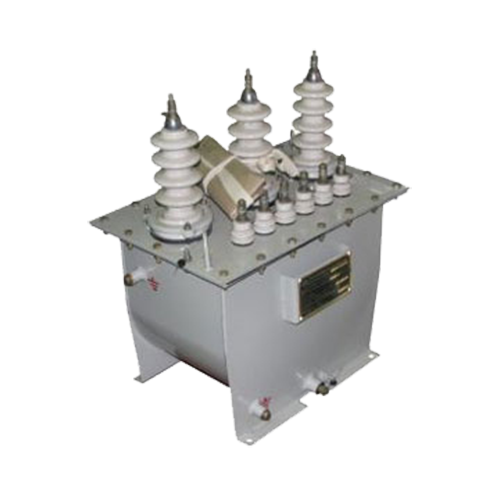

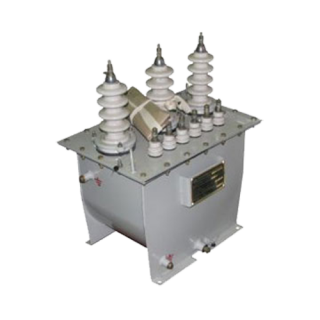

НАМИ-10 трансформаторы напряжения антирезонансные (КТЗ)

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 10 кВ

Тип изоляции: Масло

Цена (без учета НДС): 47 580,00 руб.

Описание

НАМИ-10 являются масштабными преобразователями напряжения переменного тока. Представляют собой трансформаторы напряжения антирезонансные с естественным масляным охлаждением и дополнительной обмоткой для контроля изоляции.

Трансформаторы НАМИ-10 предназначены для выработки сигнала измерительной информации для электрических измерительных приборов, цепей защиты, сигнализации и других устройств. Работают в сетях переменного тока с изолированной или с заземленной через дугогасящий реактор нейтралью частотой 50 Гц.

Особенности трансформаторов НАМИ-10:

  • Номинальные напряжения обмоток:
    • ВН: 10 кВ.
    • НН основной: 0,1 кВ.
    • НН дополнительной: 0,1/3 кВ.
  • Мощность вторичных обмоток:
    • Основной: 75 ВА.
    • Дополнительной: 30 ВА.
  • Предельная мощность трансформатора: 1,0 кВА.
  • Предельная мощность дополнительной вторичной обмотки: 100 ВА.
  • Класс точности в номинальном режиме: 0,2.

Конструкция НАМИ-10

Трансформаторы НАМИ-10 представляет собой соединенные конструктивно в единое целое два трехобмоточных трансформатора. ИХ первичные обмотки одного из этих трансформаторов предназначены для включения на линейные напряжения «АВ» и «ВС», а первичная обмотка другого трансформатора (заземляемого) включена на фазное напряжение «ВХ».

Магнитопровод заземляемого трансформатора собран из пластин конструкционной стали, магнитопровод второго - собран из пластин электротехнической стали. Бак НАМИ-10 сварен из листовой стали. На крышке бака приварены пластины (серьга) для подъема трансформатора.

Технические характеристики

Напряжение первичной обмотки 10 кВ
Напряжение вторичной обмотки 0,1 кВ
Номинальная частота 50 Гц
Класс точности основной вторичной обмотки 0,2
Номинальная вторичная нагрузка 75 ВА
Климатическое исполнение (диапазон рабочих температур) и категория размещения У2
Габаритные размеры 326х516х615 мм
Вес 98 кг

Структура обозначения, пример заказа

НАМИ
10
У2

Климатическое исполнение и категория размещения

Напряжение первичной обмотки, кВ

Тип трансформатора

Стандартный комплект поставки

  • Трансформатор НАМИ-10.
  • Руководство по эксплуатации.
  • Паспорт.

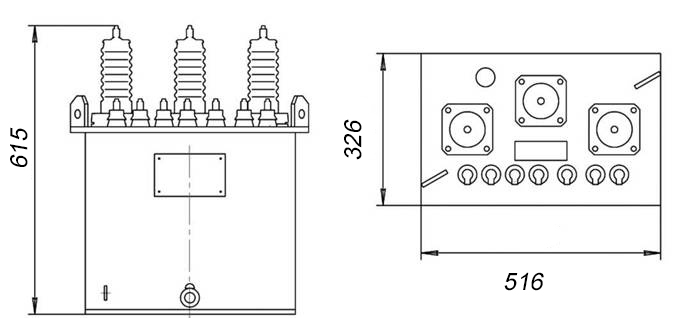

Чертежи НАМИ-10

нами-10 габариты





Чтобы правильно подобрать трансформаторы напряжения НАМИ-10, узнать стоимость НАМИ-10, купить трансформаторы НАМИ-10, вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте info@tdtransformator.ru.
