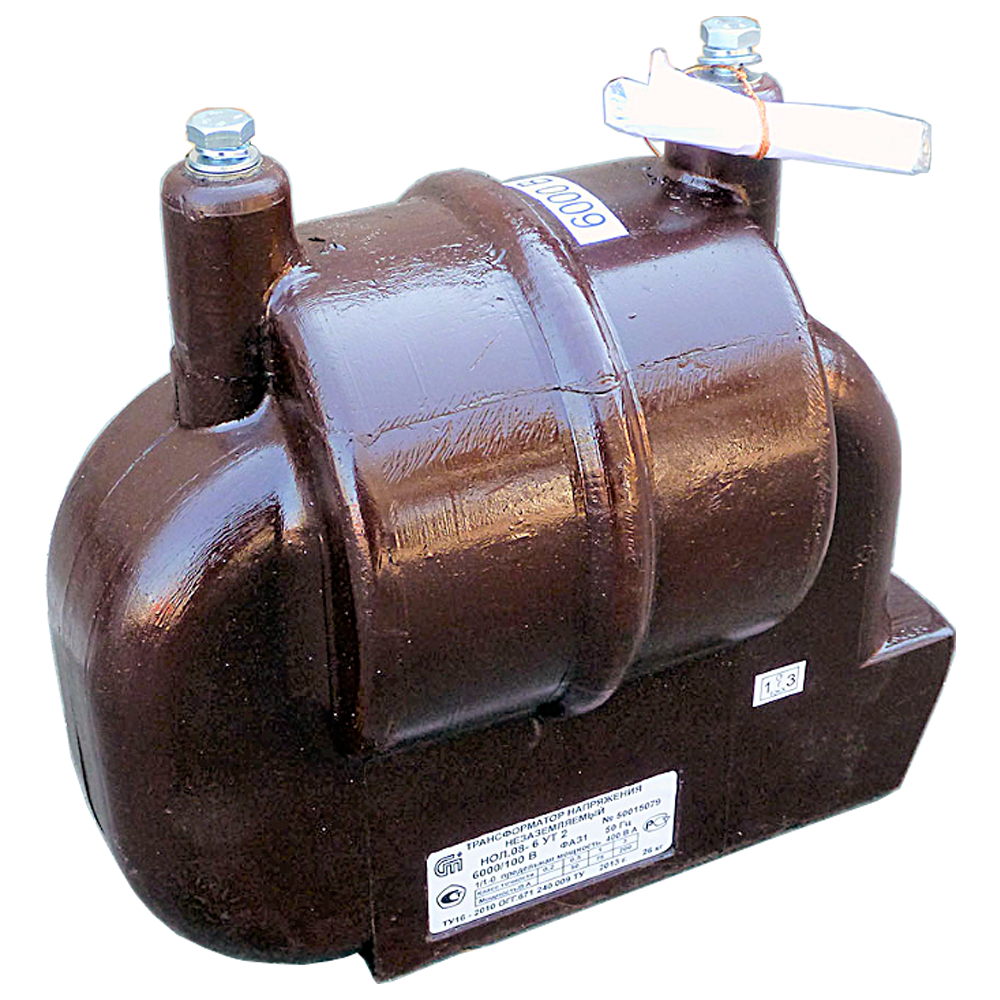

НОЛ.08-10 трансформаторы напряжения измерительные сухие незаземляемые

Скачать PDF

Тип трансформатора: Измерительный

Номинальная мощность: 15,0 кВА, 30,0 кВА, 50,0 кВА, 75,0 кВА, 150,0 кВА, 300,0 кВА

Класс напряжения: 10 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы напряжения НОЛ.08-10 предназначены для установки в комплектные распределительные устройства (КРУ) или закрытые распределительные устройства (ЗРУ). Служат для питания электрических измерительных приборов, цепей защиты и сигнализации в электроустановках переменного тока частоты 50 или 60 Гц.

Условия эксплуатации трансформаторов НОЛ.08-10:

  • Высота установки над уровнем моря не более 1000 м.
  • Температура окружающей среды от -45...+60°С.
  • Окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

Конструкция НОЛ.08-10

Трансформаторы НОЛ.08-10 выполнены однофазными двухобмоточными или трехобмоточными с незаземляемыми выводами. Магнитопровод стержневого типа, намотан из холоднокатаной электротехнической стали, разрезной. Обмотки расположены на магнитопроводе концентрически. Внутри расположена вторичная обмотка. Первичная обмотка состоит из двух секций, соединенных между собой. Поверх каждой секции уложены экраны, которые соединены с высоковольтными выводами. Экраны служат для повышения электрической прочности трансформатора при воздействии на него грозовых импульсов напряжения. Вторичная обмотка предназначена для измерения, учета электроэнергии и питания цепей защиты. Обмотки с магнитопроводом залиты изоляционным компаундом, создающим монолитный блок, который обеспечивает электрическую прочность изоляции и защиту обмоток от механических повреждений и проникновения влаги.

Технические характеристики НОЛ.08-10

Наибольшее рабочее напряжение, кВ

12

Номинальное напряжение первичной обмотки, В

10000
11000

Номинальное напряжение вторичной обмотки, В

100 или 110*

Номинальная частота, Гц

50 или 60**

Схема и группа соединения обмоток

1/1-0

Номинальная мощность, ВА в классе точности***:
0,2****
0,5
1,0
3,0


50
75
150
300

Предельная мощность вне класса точности, ВА

630

Испытательное напряжение, кВ:
- одноминутное
- промышленной частоты
- грозового импульса полного
- грозового импульса срезанного



42
75
90

Климатическое исполнение

У2

Примечания:
Трансформаторы для АСКУЭ поставляются по специальному заказу с одинаковым классом точности 0,2 или 0,5, и номинальной мощностью, которые указываются в заказе.
* Номинальное напряжение вторичной обмотки 110 В только для трансформаторов с номинальным напряжением первичной обмотки 6600 и 11000 В.
** Только для трансформаторов, предназначенных для поставок на экспорт.
*** Наибольшая возможная мощность для заданного класса точности. Возможно изготовление трансформаторов с меньшими значениями номинальных мощностей вторичной обмотки, выбираемых из ряда: 10, 15, 25, 30, 50, 75, 100, 150, 200. Номинальная мощность оговаривается при заказе.
**** Высший класс точности 0,2 только для трансформаторов с номинальным напряжением вторичной обмотки 100 В.

Структура обозначения, пример заказа

Н
О
Л
0.8
10
0,5
У2

Климатическое исполнение и категория размещения

Класс точности

Класс напряжения первичной обмотки, кВ

Конструктивное исполнение

С литой изоляцией

Однофазный

Трансформатор напряжения

Стандартный комплект поставки

  • Трансформатор НОЛ.08-10.
  • Руководство по эксплуатации.
  • Паспорт.

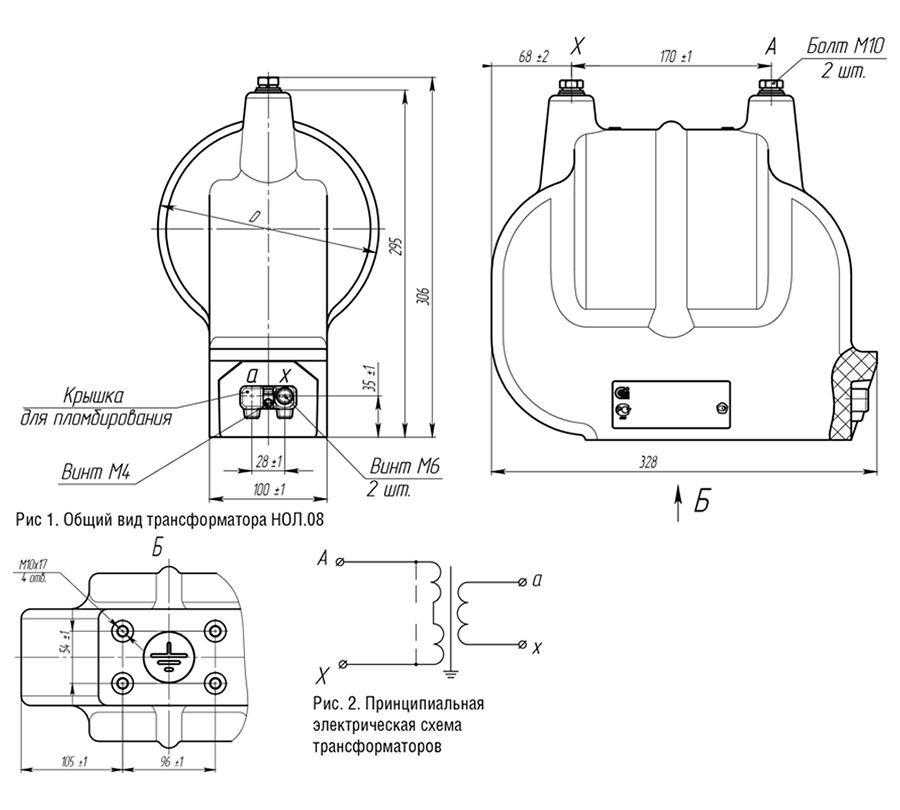

Чертеж НОЛ.08-10

нол.08-10 габаритные размеры

Скачать документацию

НОЛ.08 трансформаторы напряжения. Руководство по эксплуатации.
