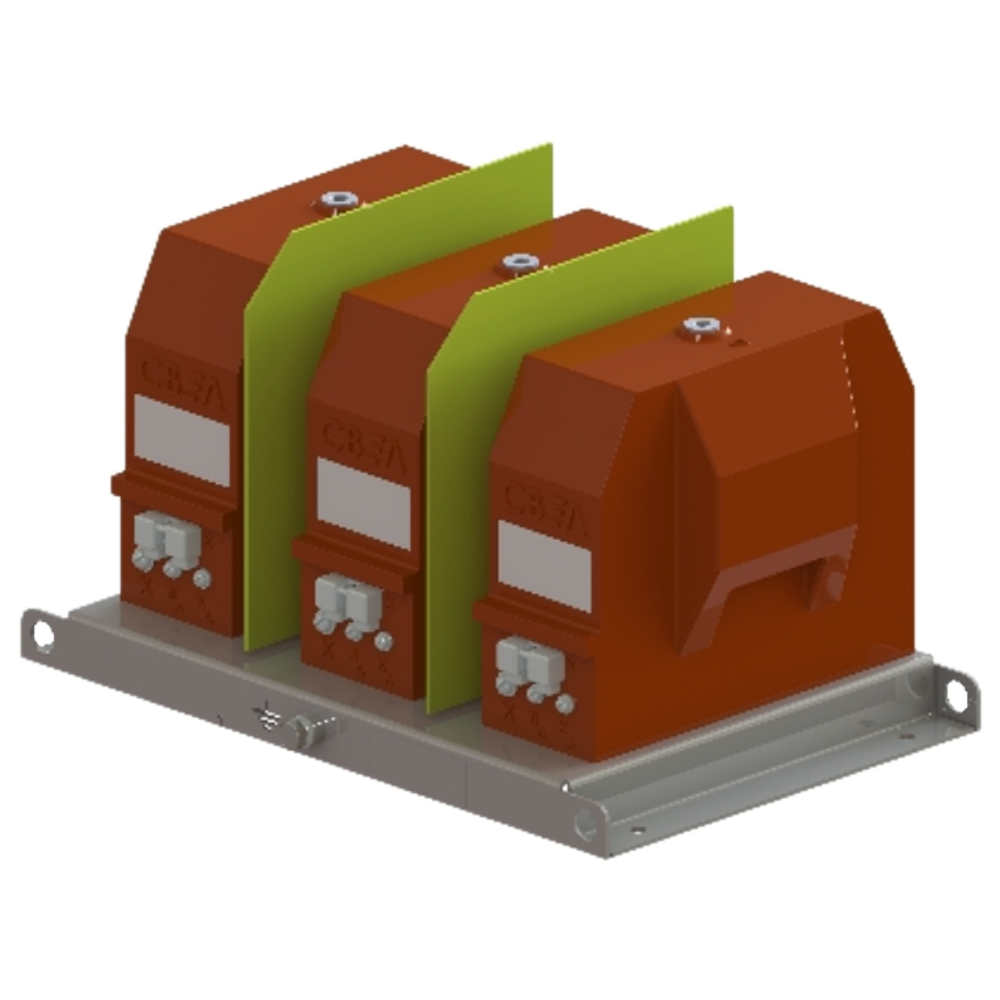

3хЗНОЛ-СВЭЛ-10 группы трансформаторов напряжения трехфазные антирезонансные

Скачать PDF

Тип трансформатора: Измерительный

Номинальная мощность: 0,03 кВА

Класс напряжения: 10 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Группы трансформаторов напряжения 3хЗНОЛ-СВЭЛ-10 состоят из однофазных индуктивных трех- или четырехобмоточных (исполнение ЗНОЛ-СВЭЛ-10-4) электромагнитных трансформаторов с заземляемым выводом «X» первичной обмотки. По принципу конструкции эти трансформаторы опорные, с литой изоляцией. Рабочее положение – любое.

Основная обмотка (либо две основных обмотки для четырехобмоточных исполнений) предназначена для измерения и учета электроэнергии, дополнительная вторичная обмотка - для защиты, питания цепей автоматики, управления, сигнализации, а также для контроля изоляции сети. Высоковольтный вывод «А» первичной обмотки расположен на верхней поверхности трансформатора. Выводы вторичных обмоток и заземляемый вывод «X» первичной обмотки расположены в нижней части литого блока.

Выводы вторичных обмоток для измерений пломбируются защитной крышкой. Обязательно заземление опорной плиты группы трансформаторов.

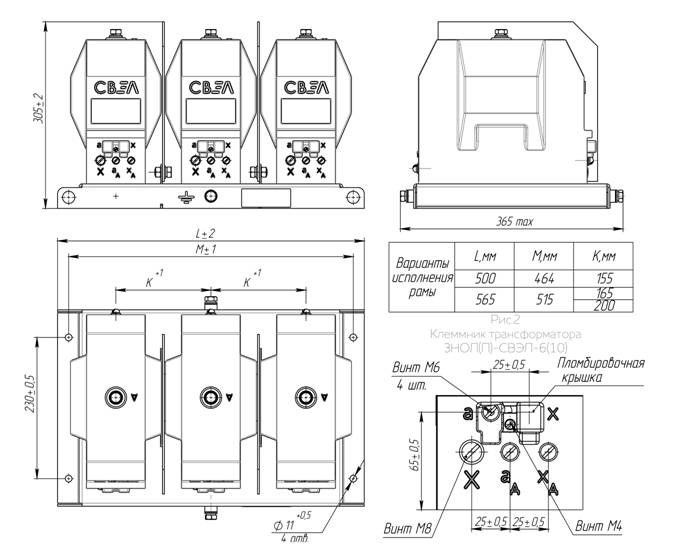

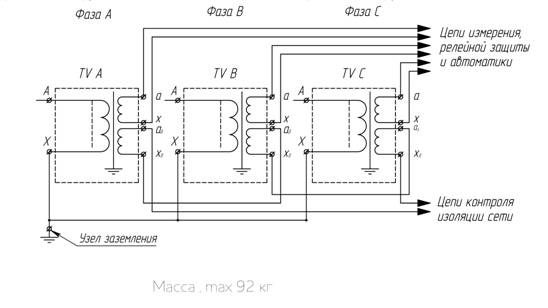

Трехфазные антирезонансные группы трансформаторов напряжения 3хЗНОЛ-СВЭЛ-10 применяется в комплектных устройствах внутренней и наружной установки (КРУ, КРУН, КСО) переменного тока на класс напряжения до 15 кВ и являются комплектующим изделием. В трехфазной сети трансформаторы группы включаются на фазное напряжение.

Трансформаторы 3хЗНОЛ-СВЭЛ-10 предназначены для:

  • передачи сигнала измерительной информации измерительным приборам и устройствам защиты, автоматики, сигнализации и управления;
  • коммерческого учета электроэнергии;
  • изолирования цепей вторичных соединений от высокого напряжения.

Особенности конструкции 3хЗНОЛ-СВЭЛ-10

По требованию заказчика возможно изготовление трансформаторов группы с двумя номинальными первичными напряжениями, с переключением напряжения на вторичной стороне.

Эта модификация трансформаторов ЗНОЛ-СВЭЛ-6/10 разработана с целью совместить в одной конструкции изделия на два номинальных напряжения: 6 и 10 кВ. Такие измерительные трансформаторы удобно использовать в ячейках комплектных распределительных устройств на любой из классов напряжения. А также, при наличии таких устройств в резерве, можно заменять любой вышедший из строя трансформатор – как на 6, так и на 10 кВ.

Технические характеристики

Наибольшее рабочее напряжение 12 кВ
Напряжение первичной обмотки 10000 В, 10000/√3 В, 10500 В, 10500/√3 В, 11000 В, 11000/√3 В
Напряжение вторичной обмотки 100 В, 100/√3 В
Номинальная частота 50 Гц, 60 Гц
Класс точности основной вторичной обмотки 0,2, 0,5, 1
Напряжение короткого замыкания 90-110 В
Климатическое исполнение (диапазон рабочих температур) и категория размещения Т2, УХЛ2
Конструктивное исполнение Опорные

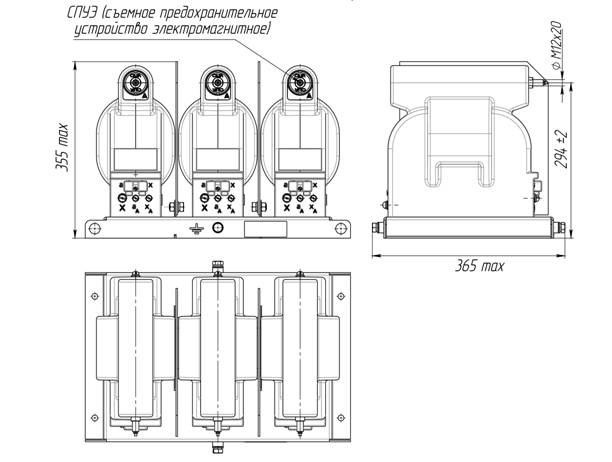

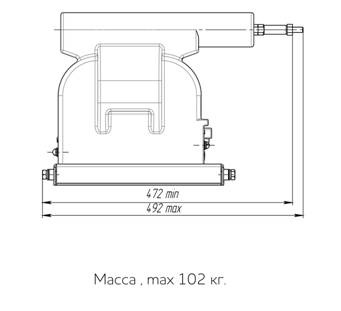

Вес 102 кг

Структура обозначения, пример заказа

З
Н
О
Л
СВЭЛ
-10
УХЛ2

Климатическое исполнение и категория размещения по ГОСТ 15150-69

Класс напряжения первичной обмотки, кВ

Шифр завода-изготовителя

с Литой изоляцией

Однофазный

трансформатор Напряжения

Заземляемый

Трехфазная группа

Варианты исполнений

  • 3хЗНОЛ-СВЭЛ-10
  • 3хЗНОЛ-СВЭЛ-10-4
  • 3хЗНОЛ-СВЭЛ-6/10

Стандартный комплект поставки

  • Группа трансформаторов 3хЗНОЛ-СВЭЛ.
  • Руководство по эксплуатации.
  • Паспорт.
