НИОЛ-СТ-10-М трансформаторы напряжения заземляемые

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 10 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): 17250,00-41400,00 руб.

Описание

Заземляемые трансформаторы напряжения НИОЛ-СТ-10-М используются в электрических цепях измерения, устройств защиты, управления и автоматики в электрических установках переменного тока частотой 50 Гц для передачи сигнала измерительной информации. Устанавливаются в комплектные распределительные устройства (КРУ).

Данные трансформаторы рассчитаны на класс напряжения 10 кВ и выпускаются в различных конструктивных исполнениях:

  • НИОЛ-СТ-10-М - заземляемый, включаемый между фазой и землей.
  • НИОЛ-СТ-10- - заземляемый, с отдельным выводом Х с задней части трансформатора (для трёхфазной группы).
  • НИОЛ-СТ-10-МП - заземляемый, с предохранительным устройством.
  • НИОЛ-СТ-10-2МП - заземляемый, с отдельным выводом Х с задней части трансформатора (для трёхфазной группы), с предохранительным устройством.
  • НИОЛ-СТ-10-МПУ - заземляемый, с уменьшенным предохранительным устройством.
  • НИОЛ-СТ-10-2МПУ - заземляемый, с отдельным выводом Х с задней части трансформатора (для трёхфазной группы), с уменьшенным предохранительным устройством.
  • НИОЛ-СТ-10-1М - заземляемый, с увеличенной номинальной мощностью и габаритами.
  • НИОЛ-СТ-10-1МП - заземляемый, с предохранительным устройством, с увеличенной номинальной мощностью и габаритами.
  • НИОЛ-СТ-10- - заземляемый, с повышенной мощностью и увеличенными габаритными размерами (в габарите НИОЛ-СТ-35).

Технические характеристики

Наибольшее рабочее напряжение 12 кВ
Напряжение первичной обмотки 10000/√3 В
Напряжение вторичной обмотки 100/√3 В
Номинальная частота 50 Гц
Класс точности основной вторичной обмотки 0,2, 0,5, 1, 3
Климатическое исполнение (диапазон рабочих температур) и категория размещения Т2, Т3, У2, У3
Вес 27 кг (НИОЛ-СТ-10М); 29 кг (НИОЛ-СТ-10-МП); 30 кг (НИОЛ-СТ-10-1М); 31 кг (НИОЛ-СТ-10-МПУ); 32 кг (НИОЛ-СТ-10-1МП); 76 кг (НИОЛ-СТ-10-4М)

Структура обозначения, пример заказа

НИОЛ-СТ
10
М
Х/Х
Х/Х
Х/Х
У2

Климатическое исполнение

Номинальная нагрузка вторичных обмоток, ВА

Класс точности обмоток

Номинальное напряжение первичной / вторичных обмоток, В

Конструктивный вариант

Класс напряжения, кВ

Наименование модели

Варианты исполнений

Конструктивный вариант

М; 2М;
МП; 2МП;
 МПУ; 2МПУ

1М;
1 МП

Номинальная нагрузка вторичных обмоток с коэффициентом мощности cos φ2=0,8, ВА, для класса точности:

 - 0,2

20

50

170

 - 0,5

50

125

300

 - 1

100

210

300

 - 3

100

220

300

Номинальная нагрузка дополнительной вторичной обмотки в классе точности 3, ВА

65

110

300

Сумма нагрузок вторичных обмоток, ВА, не более

100

220

600

Предельная нагрузка вне класса точности, ВА

350

600

1500

Схема и группа соединения обмоток:

 - с одной вторичной обмоткой

1/1-0

 - с двумя вторичными обмотками

1/1/1-0-0

 - с тремя вторичными обмотками

1/1/1/1-0-0-0

Пример условного обозначения заземляемого трансформатора напряжения, измерительного, однофазного, с литой изоляцией, класса напряжения 10 кВ, конструктивного варианта М, класс точности измерительной обмотки – 0,5 , мощностью 10 ВА, класс точности дополнительной обмотки – 3Р, мощностью 15 ВА,  климатического исполнения У, категории размещения 2 по ГОСТ 15150: НИОЛ-СТ-10-М-10000/√3/100/√3/100/3-0,5/3P-10ВА/15ВА У2


Габаритные чертежи трансформаторов НИОЛ-СТ-10-М

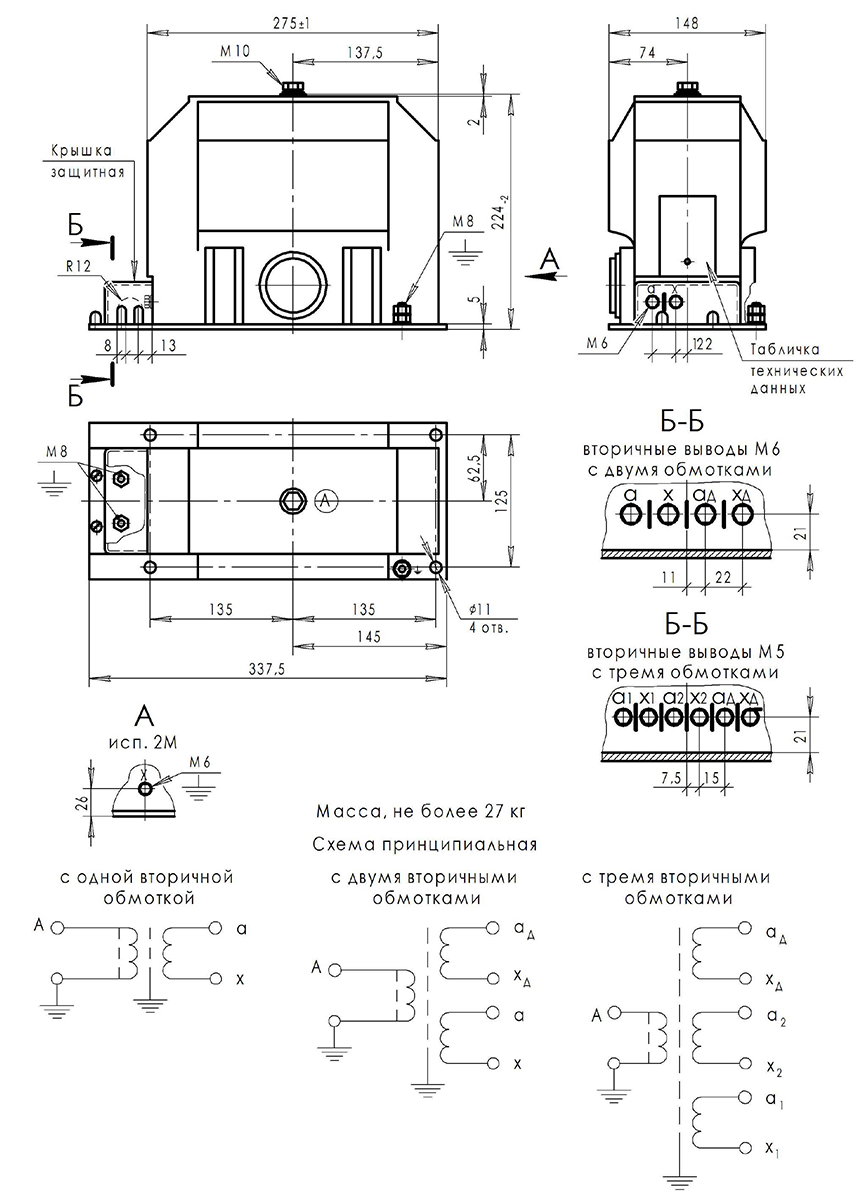

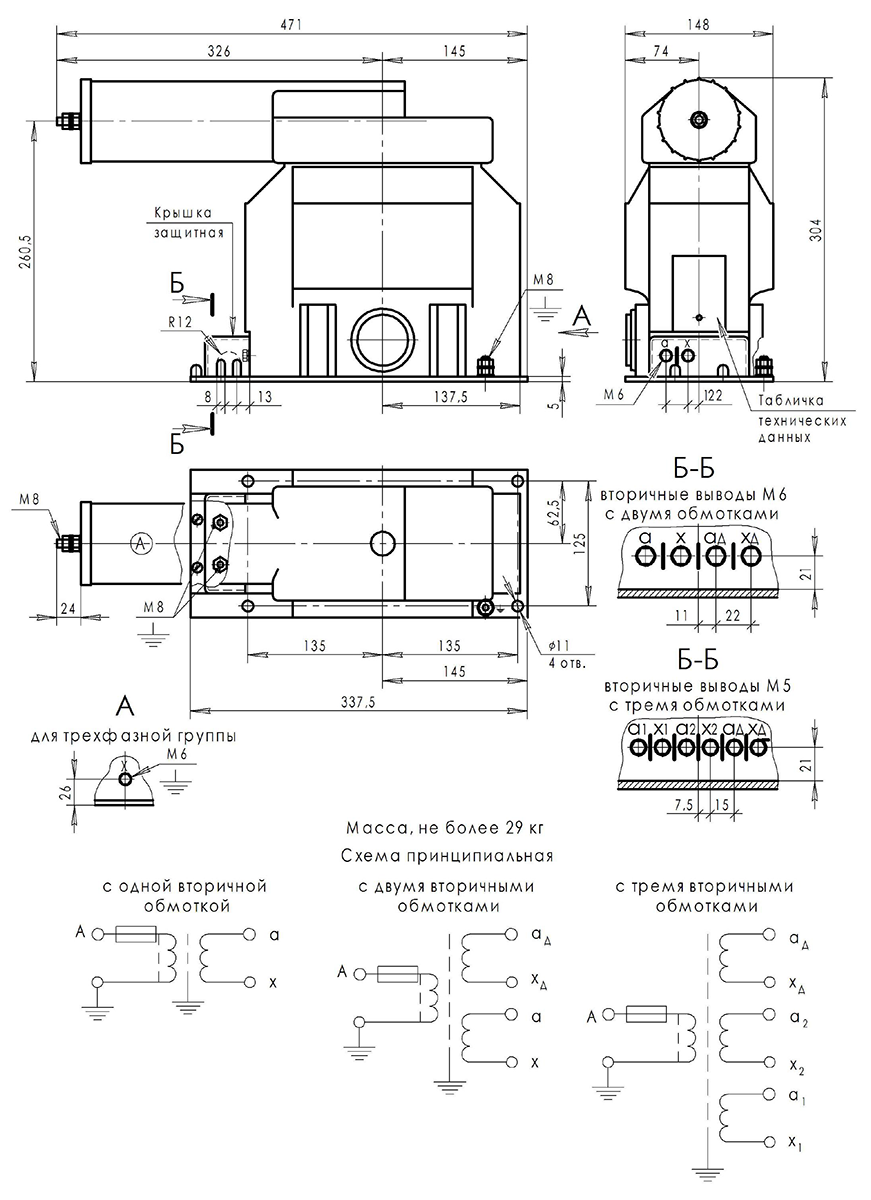

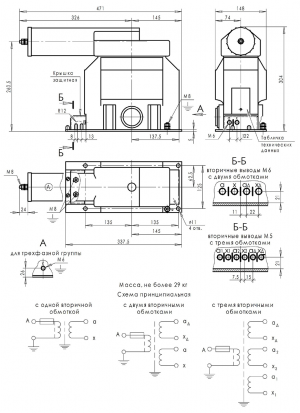

Габаритный чертеж НИОЛ-СТ-10-М Габаритный чертеж НИОЛ-СТ-10-МП

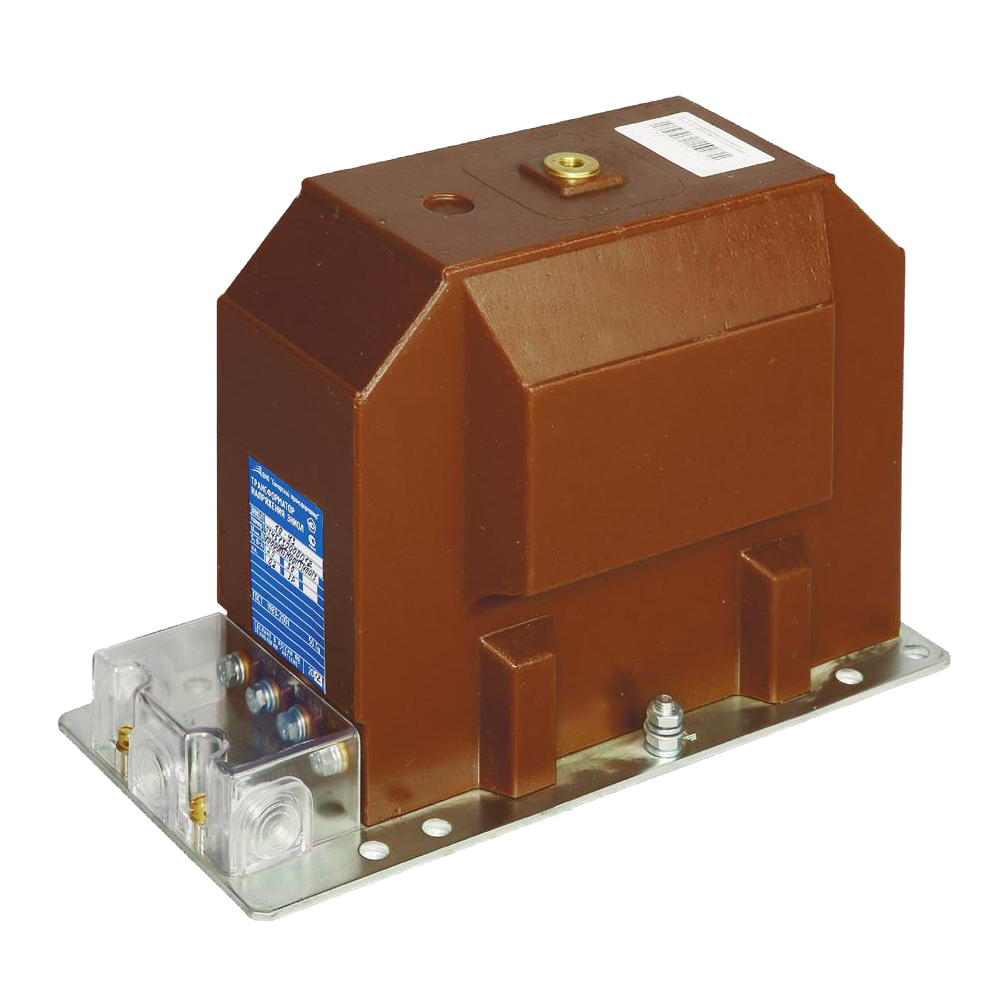

НИОЛ-СТ-10М
Аналоги: ЗНОЛ-10; ЗНОЛ.06-10; ЗНОЛ.06.4-10;
ЗНОЛ-СЭЩ-10; ЗНОЛ-ЭК-10; ЗНОЛ-НТЗ-10;
GE-12; JVM; TJC 4; VDF12; VRQ3

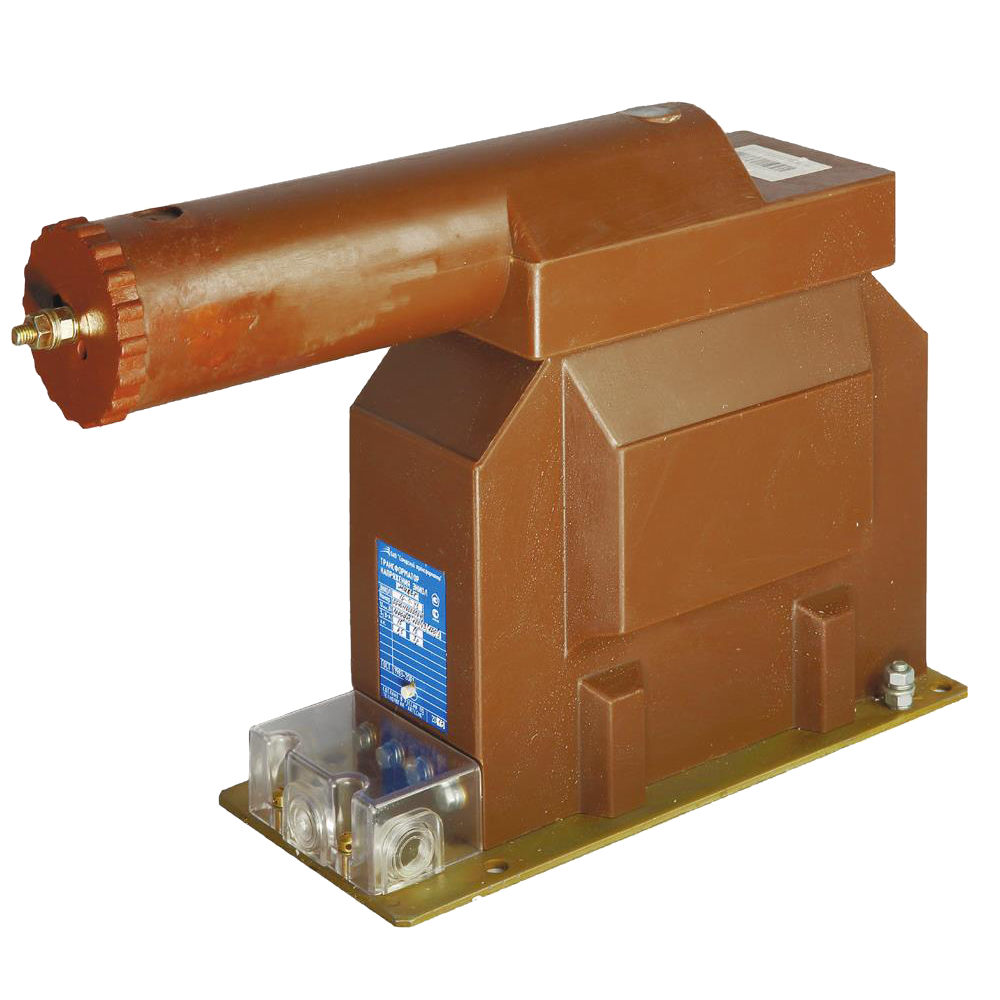

НИОЛ-СТ-10-МП
Аналоги: ЗНОЛ.01 ПМИ-10; TJP 4; VRS

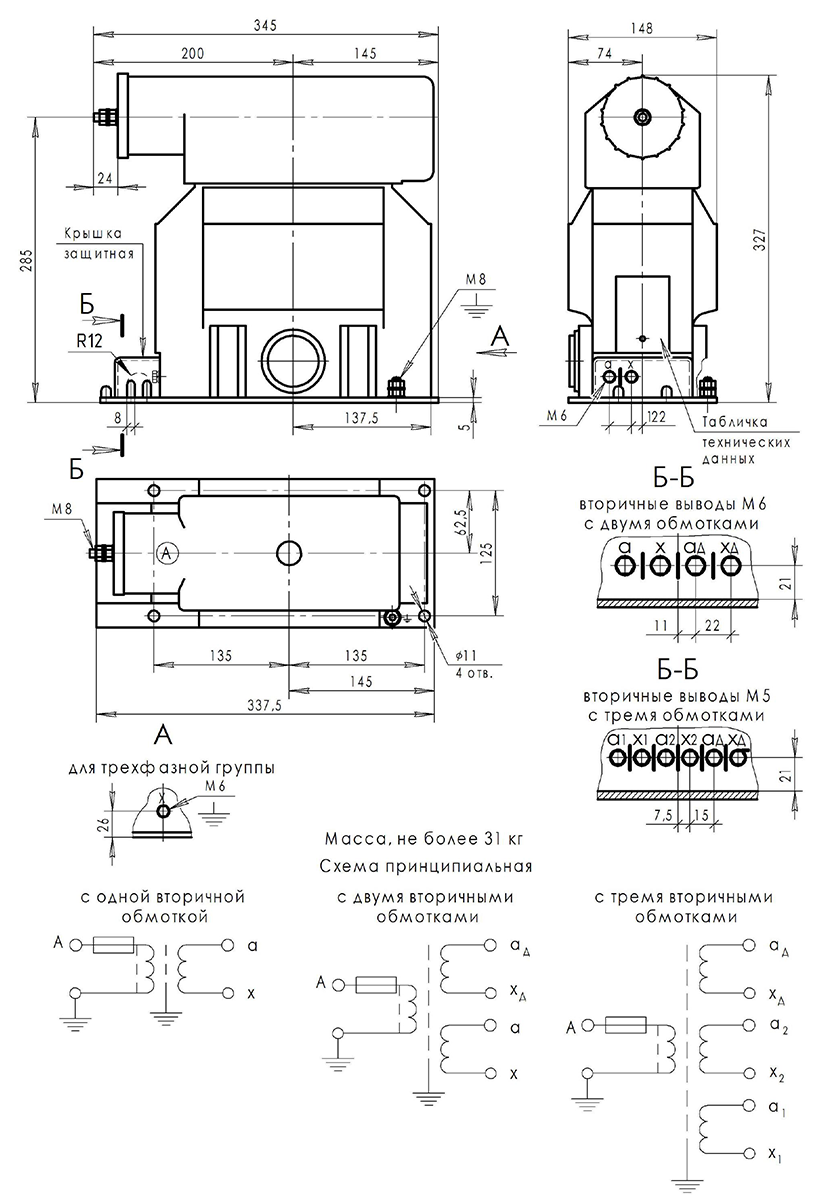

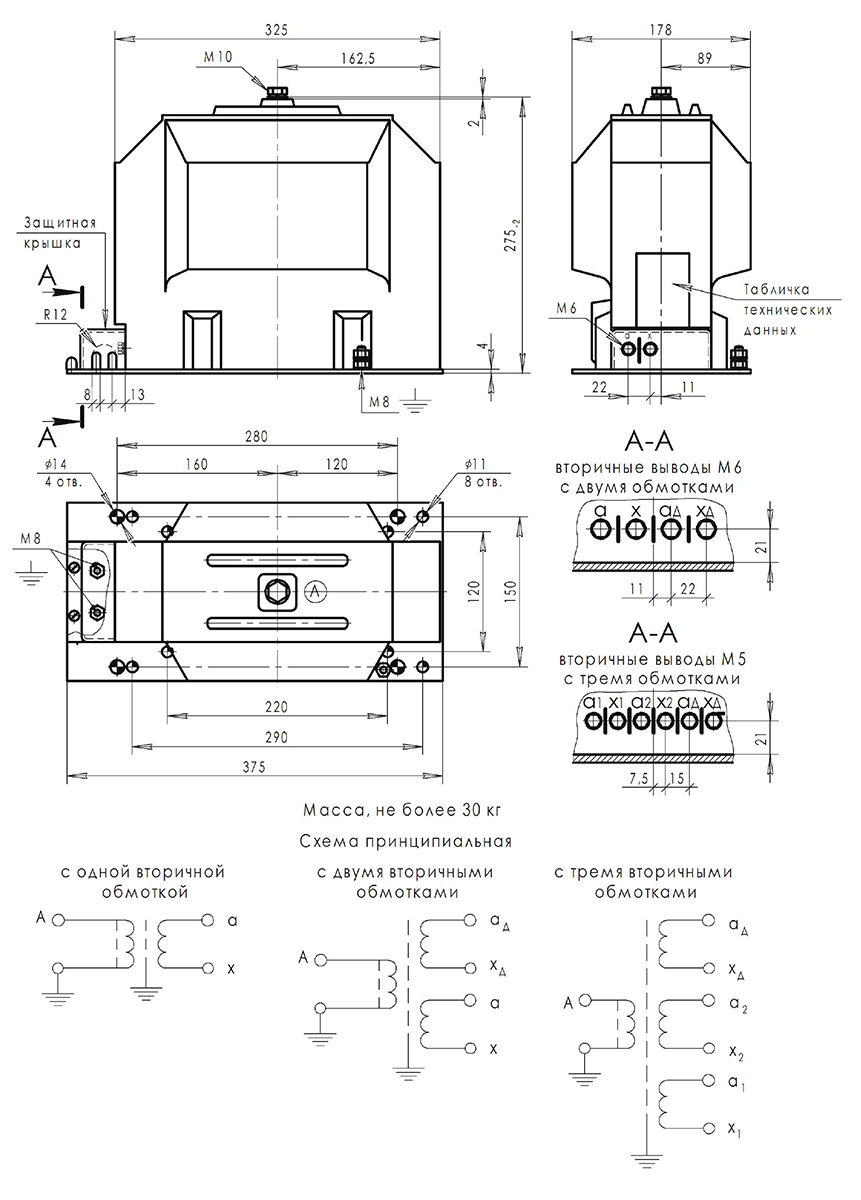

Габаритный чертеж НИОЛ-СТ-10-МПУ Габаритный чертеж НИОЛ-СТ-10-1М
НИОЛ-СТ-10-МПУ
Аналоги: ЗНОЛП-10; ЗНОЛП.4-10; ЗНОЛПМ-10;
ЗНОЛ-СЭЩ-10-1; ЗНОЛП-ЭК-10;
ЗНОЛП-НТЗ-10
НИОЛ-СТ-10-1М

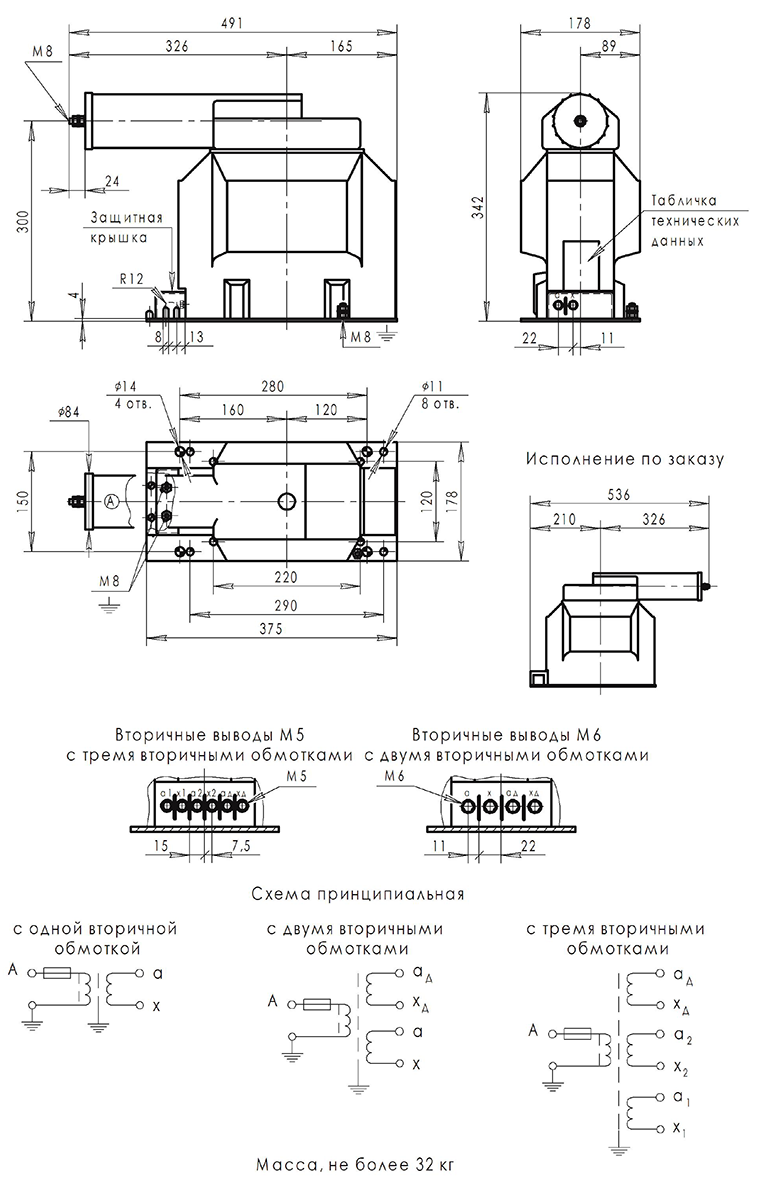

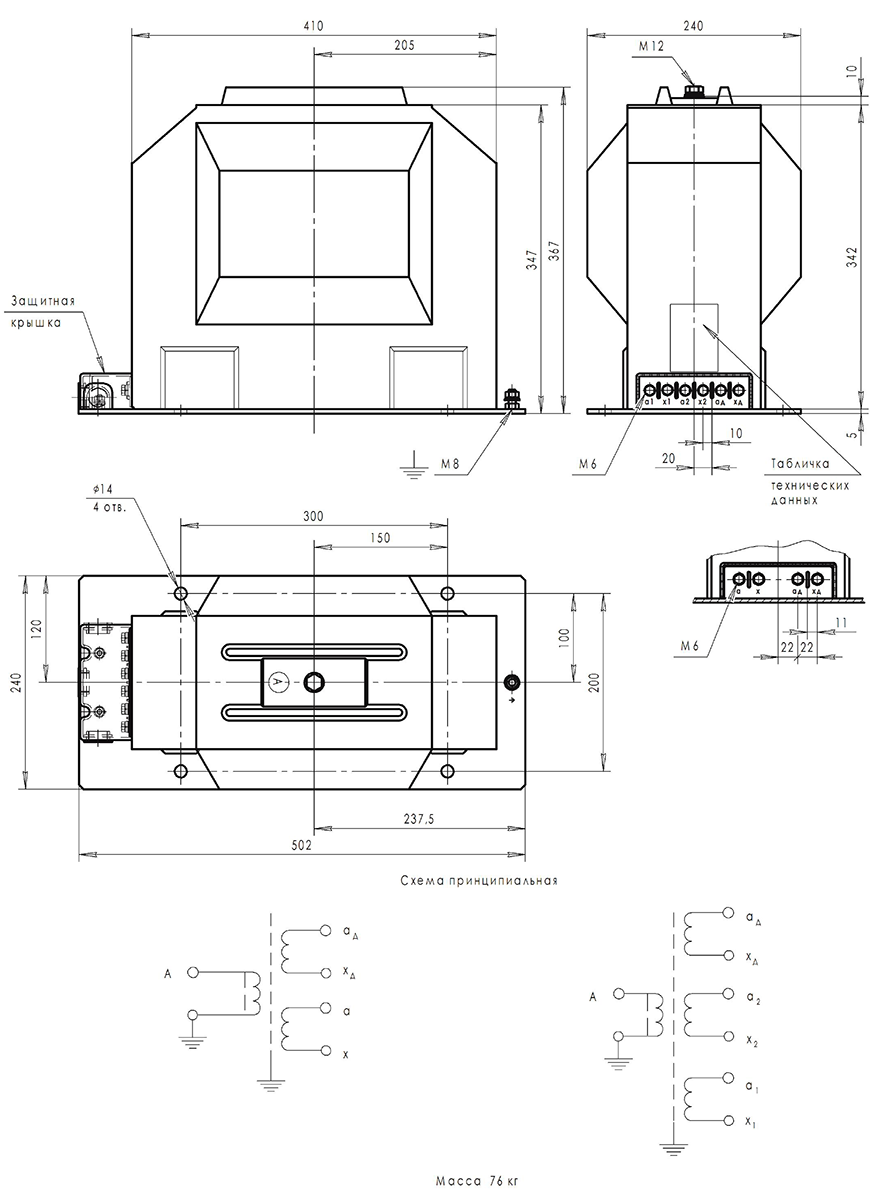

Габаритный чертеж НИОЛ-СТ-10-1МП Габаритный чертеж НИОЛ-СТ-10-4М
НИОЛ-СТ-10-1МП НИОЛ-СТ-10-4М

Стандартный комплект поставки

  • Трансформатор НИОЛ-СТ-10-М.
  • Паспорт.
