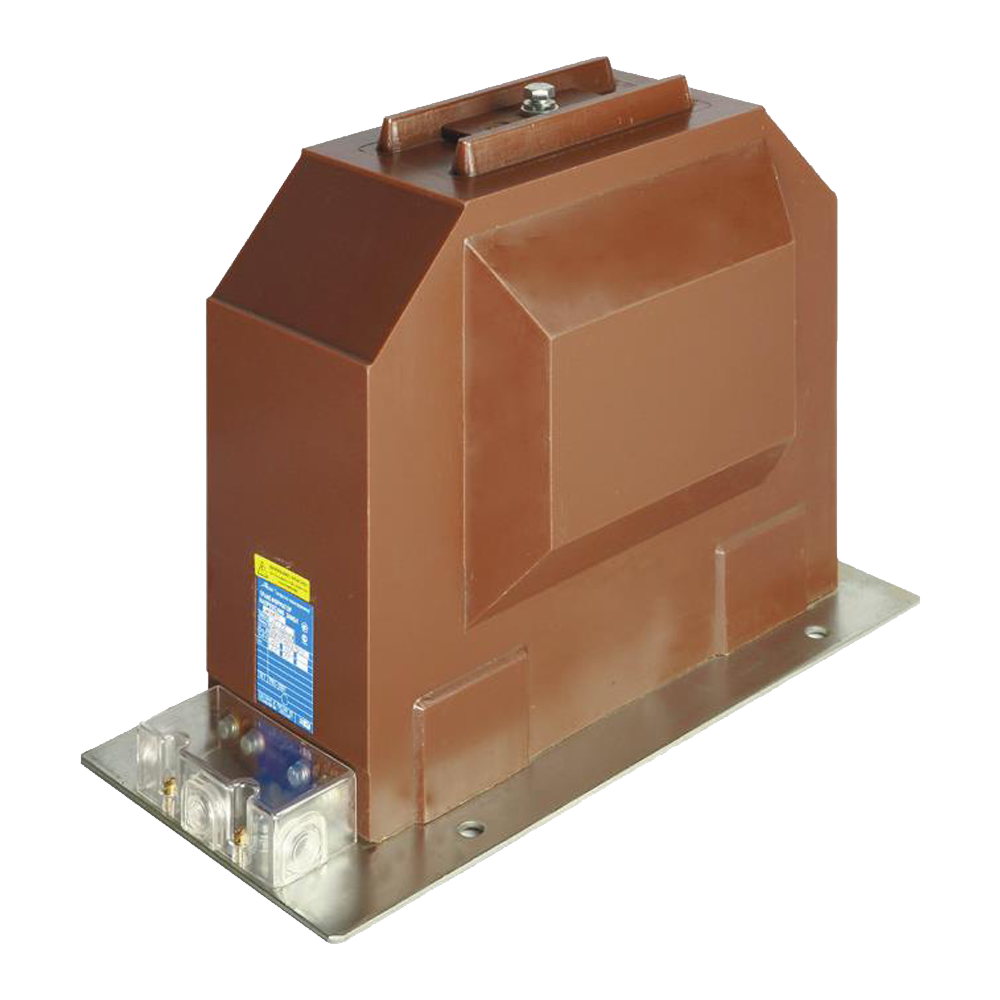

НИОЛ-СТ-35-М трансформаторы напряжения заземляемые

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 35 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): 46000,00-74750,00 руб.

Описание

Трансформаторы напряжения НИОЛ-СТ-35-М устанавливаются в комплектные распределительные устройства КРУ и применяются в электрических цепях измерения, устройств защиты, управления и автоматики в электрических установках переменного тока частотой 50 Гц.

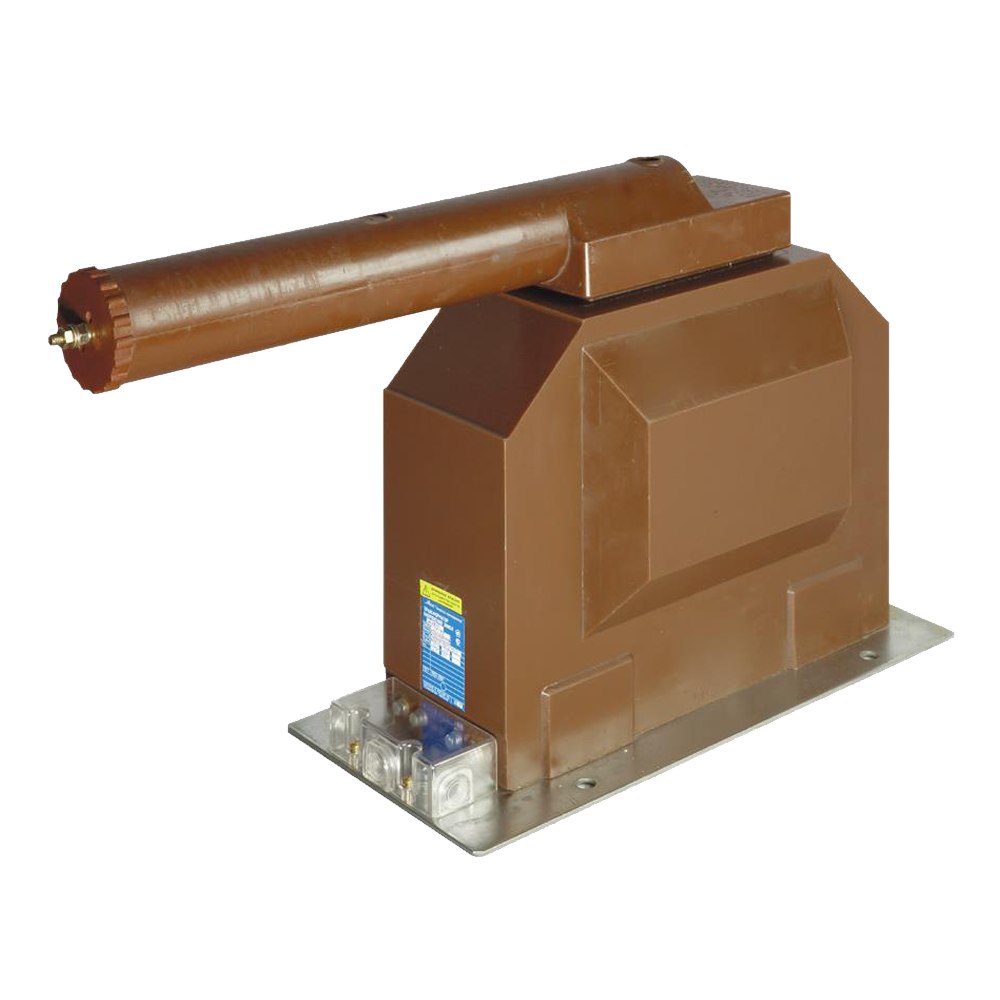

Трансформаторы НИОЛ-СТ-35-М конструктивного исполнения МП, МПР изготавливаются со встроенным предохранительным устройством на высоковольтном выводе. Трансформаторы конструктивного исполнения МП комплектуются плавкой вставкой производства ABB, в конструктивном исполнении МПР применяется предохранительное устройство собственного производства.

Технические характеристики

Наибольшее рабочее напряжение 40,5 кВ
Напряжение первичной обмотки 35000/√3 В
Напряжение вторичной обмотки 100/3 В, 100/√3 В
Номинальная частота 50 Гц
Класс точности основной вторичной обмотки 0,2, 0,5, 1, 3
Схема и группа соединения обмоток 1/1-0, 1/1/1-0-0, 1/1/1/1-0-0-0
Климатическое исполнение (диапазон рабочих температур) и категория размещения Т2, Т3, У2, У3, УХЛ1

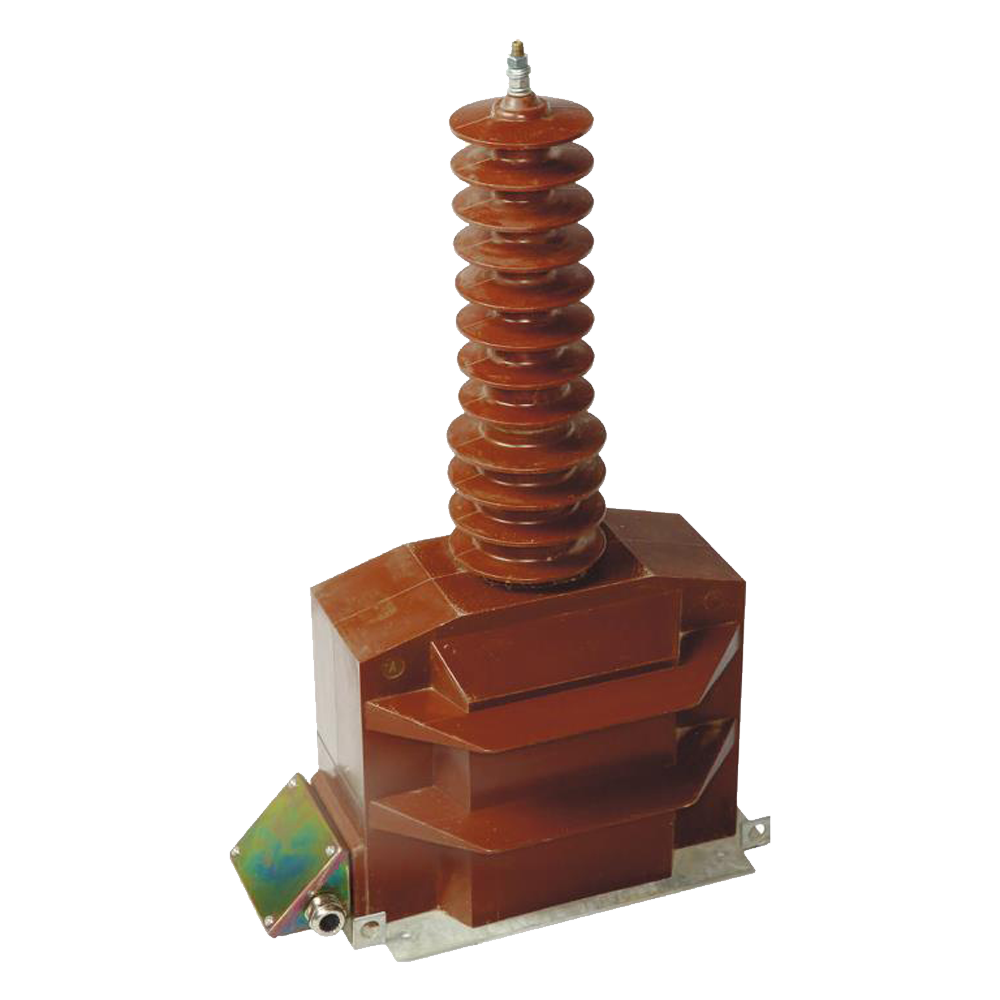

Конструктивное исполнение М; 2М; МП; МПР

Структура обозначения, пример заказа

НИОЛ-СТ
35
М
Х/Х
Х/Х
Х/Х
Т2

Климатическое исполнение

Номинальная нагрузка вторичных обмоток, ВА

Класс точности обмоток

Номинальное напряжение первичной / вторичных обмоток, В

Конструктивный вариант

Класс напряжения, кВ

Наименование модели

Варианты исполнений

Наименование

НИОЛ-СТ-35-М;
НИОЛ-СТ-35-МП

НИОЛ-СТ-35-

Номинальная нагрузка вторичных обмоток с коэффициентом мощности cos φ=0,8, ВА, для класса точности:

0,2

75

40

0,5

275

150

1

500

300

3

600

600

Номинальная нагрузка дополнительной вторичной обмотки в классе точности 3, ВА

600

600

Предельная нагрузка вне класса точности, ВА

1500

1500

Схема и группа соединения обмоток:

 - С одной вторичной обмоткой

1/1-0

 - С двумя вторичными обмотками

1/1/1-0-0

 - С тремя вторичными обмотками

1/1/1/1-0-0-0



Пример условного обозначения заземляемого трансформатора напряжения, измерительного, однофазного, с литой изоляцией, класса напряжения 35 кВ, конструктивного варианта М (заземляемый, включаемый между фазой и землей), климатического исполнения У, категории размещения 2 по ГОСТ 15150: НИОЛ-СТ-35-М-35000/√3/100/√3/100/3-0,5/3Р-10ВА/15ВА У2.

Стандартный комплект поставки

  • Трансформатор НИОЛ-СТ-35-М).
  • Паспорт.
