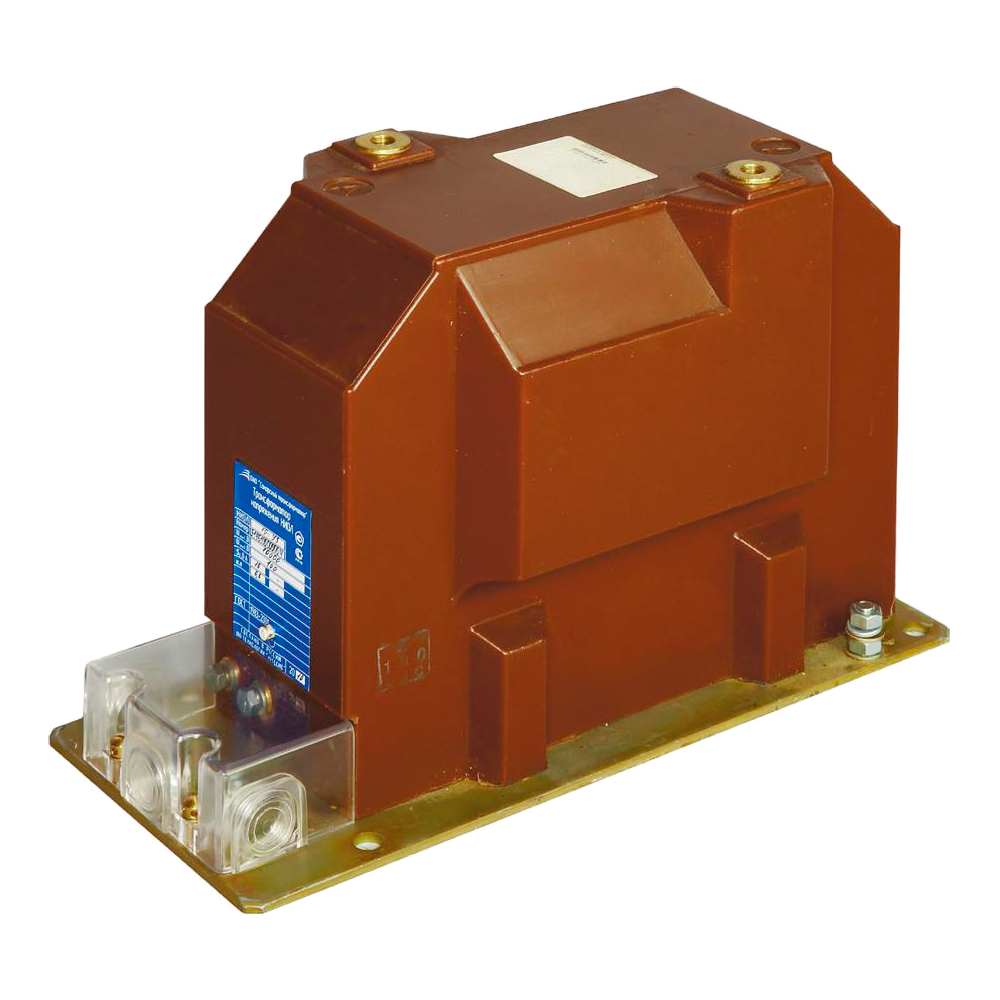

НИОЛ-СТ-6 трансформаторы напряжения двухполюсные незаземляемые

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 6 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Двухполюсные незаземляемые трансформаторы напряжения НИОЛ-СТ-6 предназначены для применения в электрических цепях измерения, устройств защиты, управления и автоматики в электрических установках переменного тока частотой 50 Гц. Устанавливаются в комплектные распределительные устройства (КРУ).

Технические характеристики

Наибольшее рабочее напряжение 7,2 кВ
Напряжение первичной обмотки 6000 В
Напряжение вторичной обмотки 100 В
Номинальная частота 50 Гц
Класс точности основной вторичной обмотки 0,2, 0,5, 1
Номинальная вторичная нагрузка 15 ВА, 20 ВА, 30 ВА, 50 ВА, 75 ВА, 100 ВА, 150 ВА
Схема и группа соединения обмоток 1/1-0, 1/1/1-0-0
Климатическое исполнение (диапазон рабочих температур) и категория размещения Т2, Т3, У2, У3

Структура обозначения, пример заказа

НИОЛ-СТ
6
Х
Х/Х
Х/Х
Х/Х
У2

Климатическое исполнение

Номинальная нагрузка вторичных обмоток, ВА

Класс точности обмоток

Номинальное напряжение первичной / вторичных обмоток, В

Конструктивный вариант

Класс напряжения, кВ

Наименование модели

Варианты исполнений

Пример условного обозначения заземляемого трансформатора напряжения, измерительного, однофазного, с литой изоляцией, класса напряжения 6 кВ, конструктивного варианта П, климатического исполнения У, категории размещения 2 по ГОСТ 15150: НИОЛ-СТ-6-П-35000/√3/100/√3/100/3-0,5/3Р-10ВА/15ВА У2.

Стандартный комплект поставки

  • Трансформатор НИОЛ-СТ-6.
  • Паспорт.
