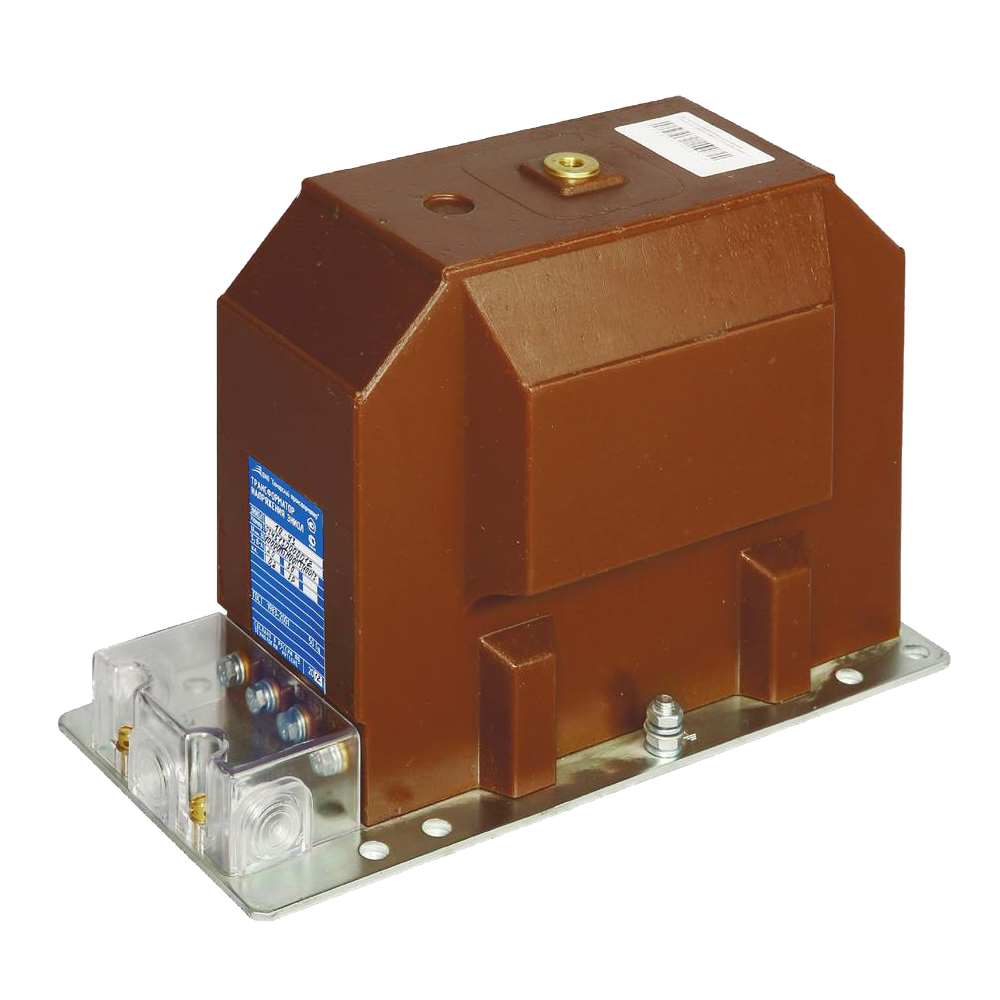

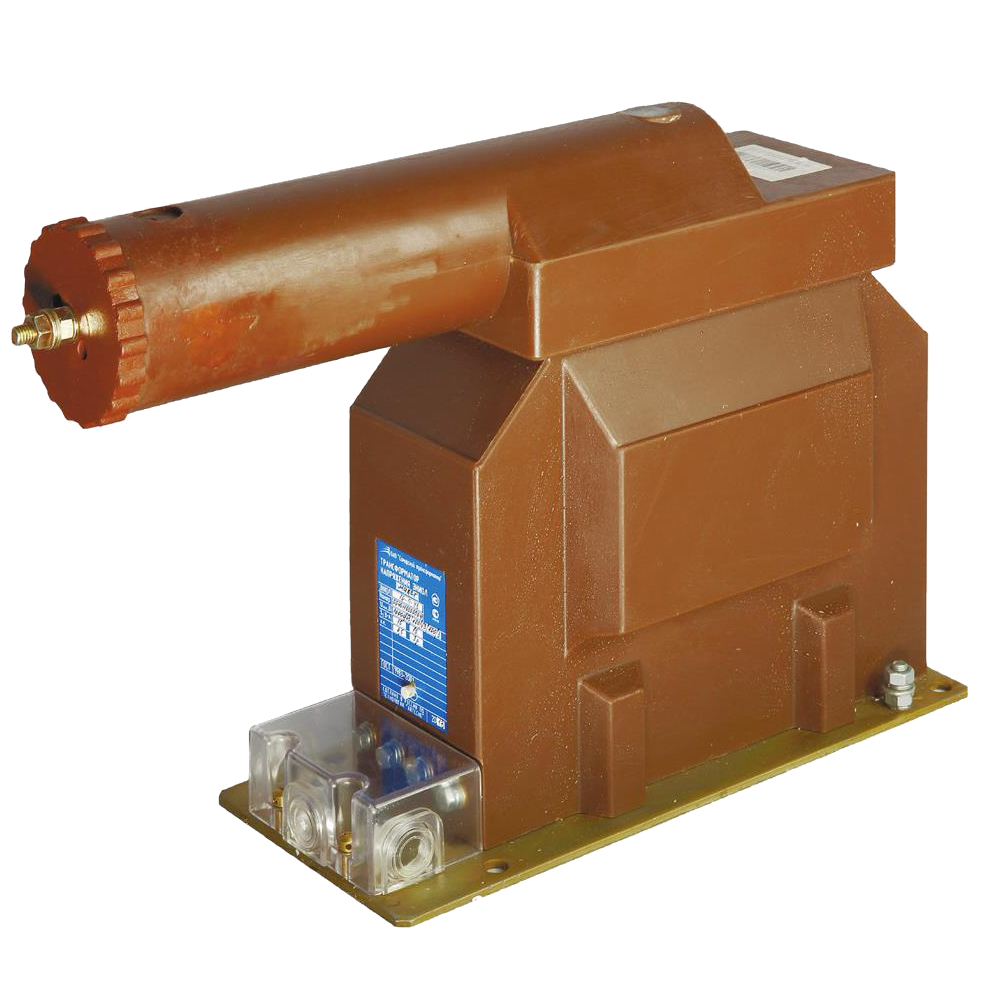

НИОЛ-СТ-6-М трансформаторы напряжения заземляемые

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 6 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): 18 000,00 - 21 600,00 руб.

Описание

Заземляемые трансформаторы напряжения НИОЛ-СТ-6-М используются в электрических установках переменного тока, в электрических цепях измерения, устройств защиты, управления и автоматики. Предназначены для установки в комплектные распределительные устройства (КРУ).

Особенности НИОЛ-СТ-6-М

Заземляемые трансформаторы напряжения НИОЛ-СТ-6-М рассчитаны на класс напряжения 6 кВ и выпускаются в различных конструктивных исполнениях:

  • НИОЛ-СТ-6-М – заземляемый, включаемый между фазой и землей.
  • НИОЛ-СТ-6- - заземляемый, с отдельным выводом Х с задней части трансформатора (для трёхфазной группы).
  • НИОЛ-СТ-6-МП - заземляемый, с предохранительным устройством.
  • НИОЛ-СТ-6-МПУ - заземляемый, с уменьшенным предохранительным устройством.
  • НИОЛ-СТ-6- - заземляемый, с увеличенной номинальной мощностью и габаритами.
  • НИОЛ-СТ-6-1МП - заземляемый, с предохранительным устройством, с увеличенной номинальной мощностью и габаритами.

Технические характеристики НИОЛ-СТ-6-М

Наибольшее рабочее напряжение, кВ

7,2

Класс точности основной вторичной обмотки

0,2, 0,5, 1, 3

Номинальное напряжение первичной обмотки, В

6000/√3

Номинальное напряжение основных вторичных обмоток, В

100/√3

Номинальное напряжение дополнительной вторичной обмотки, В

100/3

Номинальный коэффициент напряжения

1,2

Номинальная частота, Гц

50

Количество вторичных обмоток

1 - 3

Климатическое исполнение (диапазон рабочих температур) и категория размещения

Т2, Т3, У2, У3

По заказу возможно изготовление НИОЛ-СТ-6-М с техническими характеристиками, отличающимися от типовых.

Структура обозначения, пример заказа

НИОЛ-СТ-6
М
6000/√3
100/√3
100/3
0,5/3Р
45ВА/100ВА
У3

Климатическое исполнение

Мощности обмоток, основной/дополнительной

Классы точности обмоток, основной/дополнительной

Напряжение дополнительной вторичной обмотки, В

Напряжение основной вторичной обмотки, В

Напряжение первичной обмотки, В

Заземляемый, включаемый между фазой и землей

Трансформатор напряжения (2 обмотки)

Варианты исполнений

Конструктивный вариант

М; МП; МПУ

М; МП; МПУ

1М; 1МП

М; МП; МПУ

1М; 1МП

Номинальная нагрузка вторичных обмоток
с коэффициентом мощности cos φ2=0,8, ВА,
для класса точности:
                - 0,2
                - 0,5
                - 1
                - 3




25
60
110
110




20
50
100
100




60
140
280
280




20
50
100
100




50
125
210
220




170
300
300
300

Номинальная нагрузка дополнительной вторичной обмотки в классе точности 3, ВА

65

65

140

65

110

300

Сумма нагрузок вторичных обмоток, ВА, не более

110

100

280

100

220

600

Предельная нагрузка вне класса точности, ВА

350

350

600

350

600

1500

Схема и группа соединения обмоток:
- с одной вторичной обмоткой
- с двумя вторичными обмотками

- с тремя вторичными обмотками


1/1-0
1/1/1-0-0
1/1/1/1-0-0-0



Габаритные чертежи трансформаторов НИОЛ-СТ-6-М

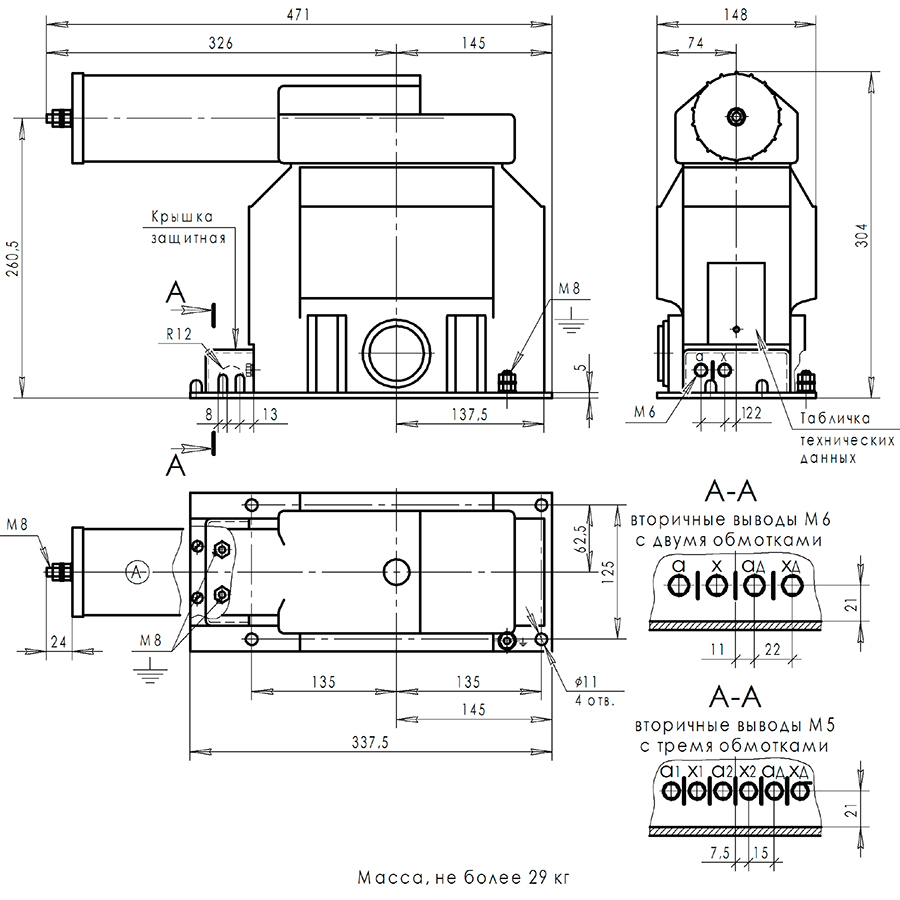

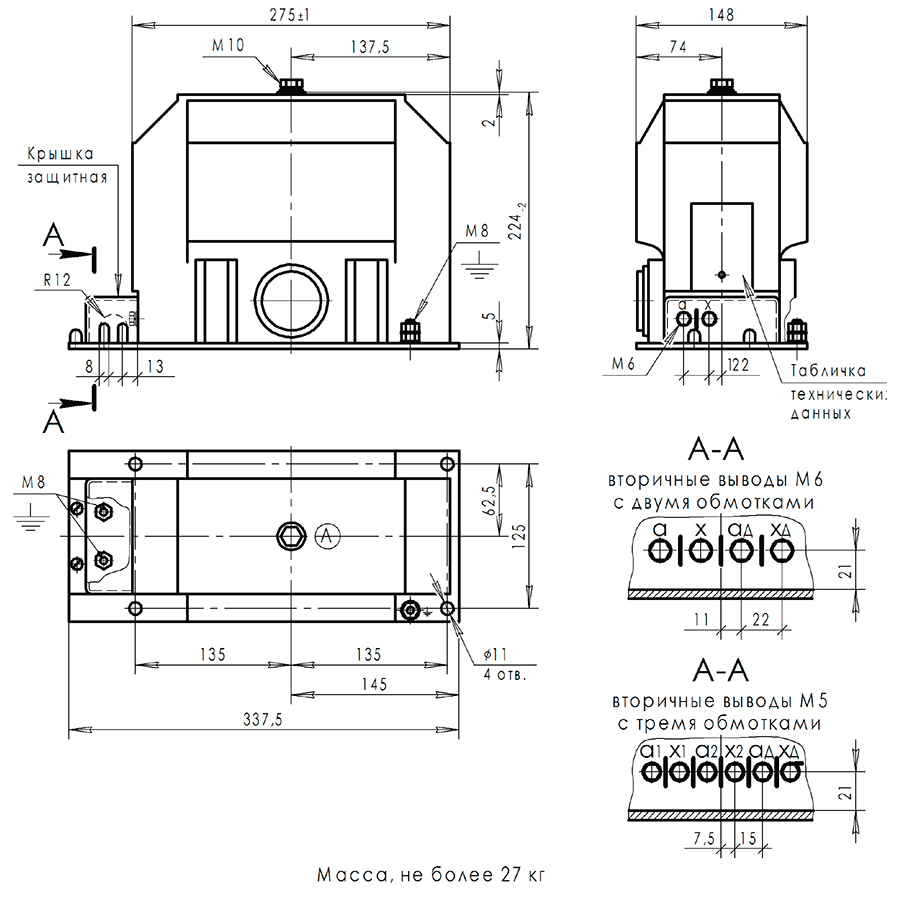

ниол-ст-6-м габариты ниол-ст-6-мп габариты
НИОЛ-СТ-6М
Аналоги: ЗНОЛ-10; ЗНОЛ.06-10; ЗНОЛ.06.4-10;
ЗНОЛ-СЭЩ-10; ЗНОЛ-ЭК-10; ЗНОЛ-НТЗ-10;
GE-12; JVM; TJC 4; VDF12; VRQ3
НИОЛ-СТ-6-МП
Аналоги: ЗНОЛ.01 ПМИ-10; TJP 4; VRS

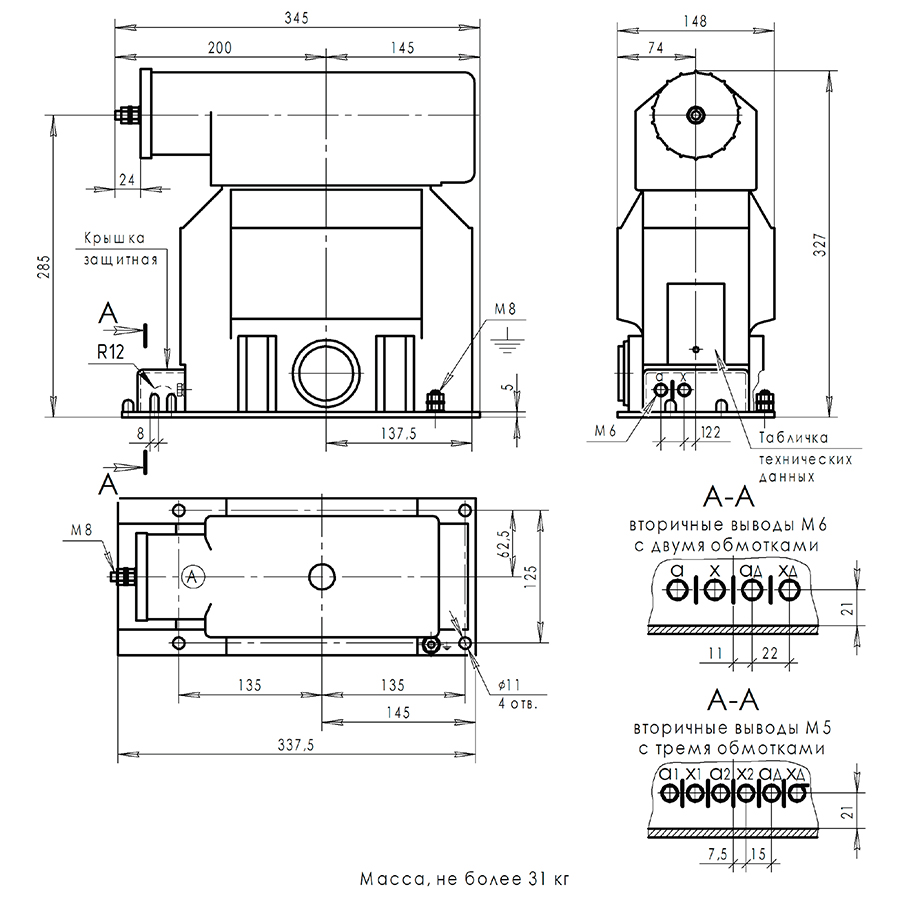

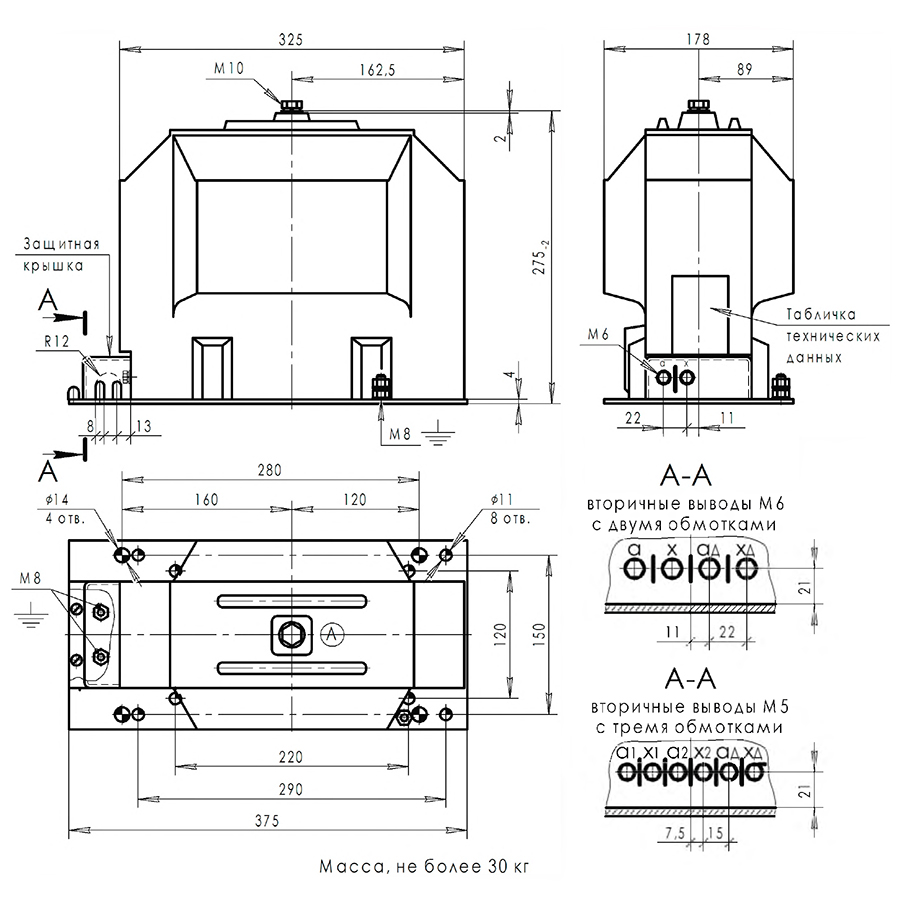

ниол-ст-6-мпу ниол-ст-6-1м габариты
НИОЛ-СТ-6-МПУ
Аналоги: ЗНОЛП-10; ЗНОЛП.4-10; ЗНОЛПМ-10;
ЗНОЛ-СЭЩ-10-1; ЗНОЛП-ЭК-10;
ЗНОЛП-НТЗ-10
НИОЛ-СТ-6-1М

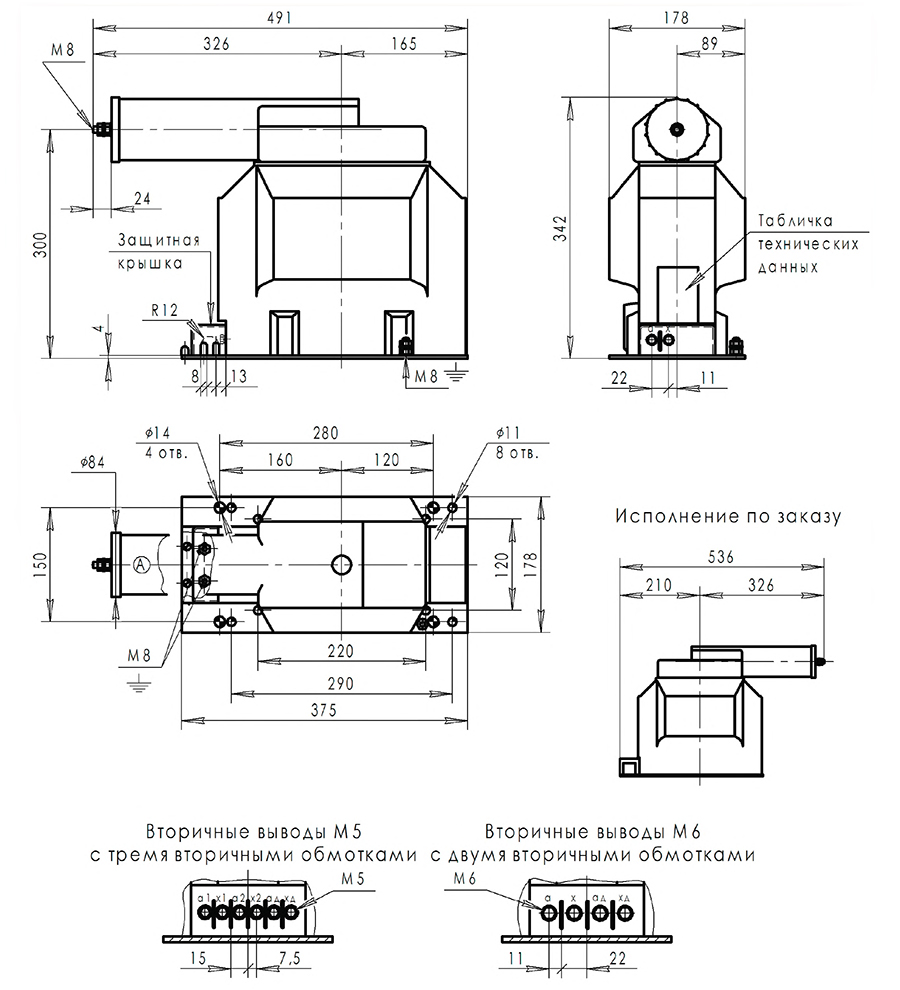

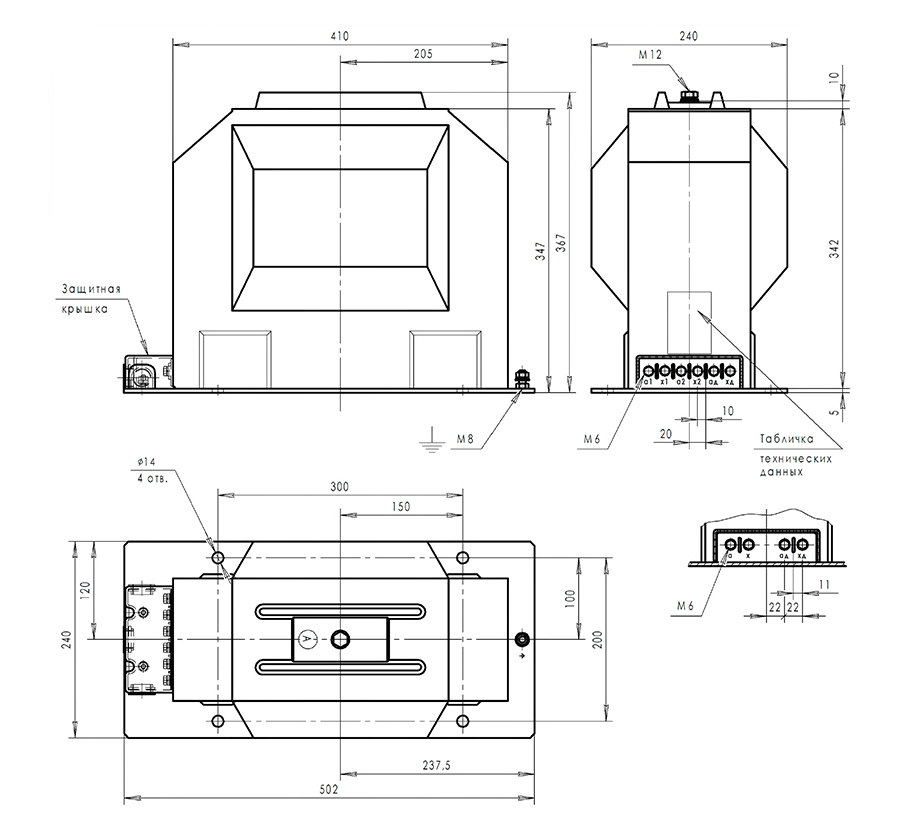

ниол-ст-6-1мп габариты ниол-ст-6-4м
НИОЛ-СТ-6-1МП НИОЛ-СТ-6-4М

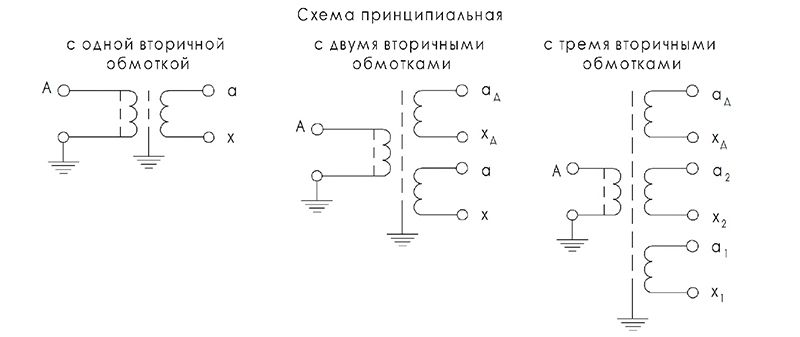

ниол-ст-6-м схема соединений

Стандартный комплект поставки

  • Заземляемый трансформатор напряжения НИОЛ-СТ-6-М.
  • Паспорт.
