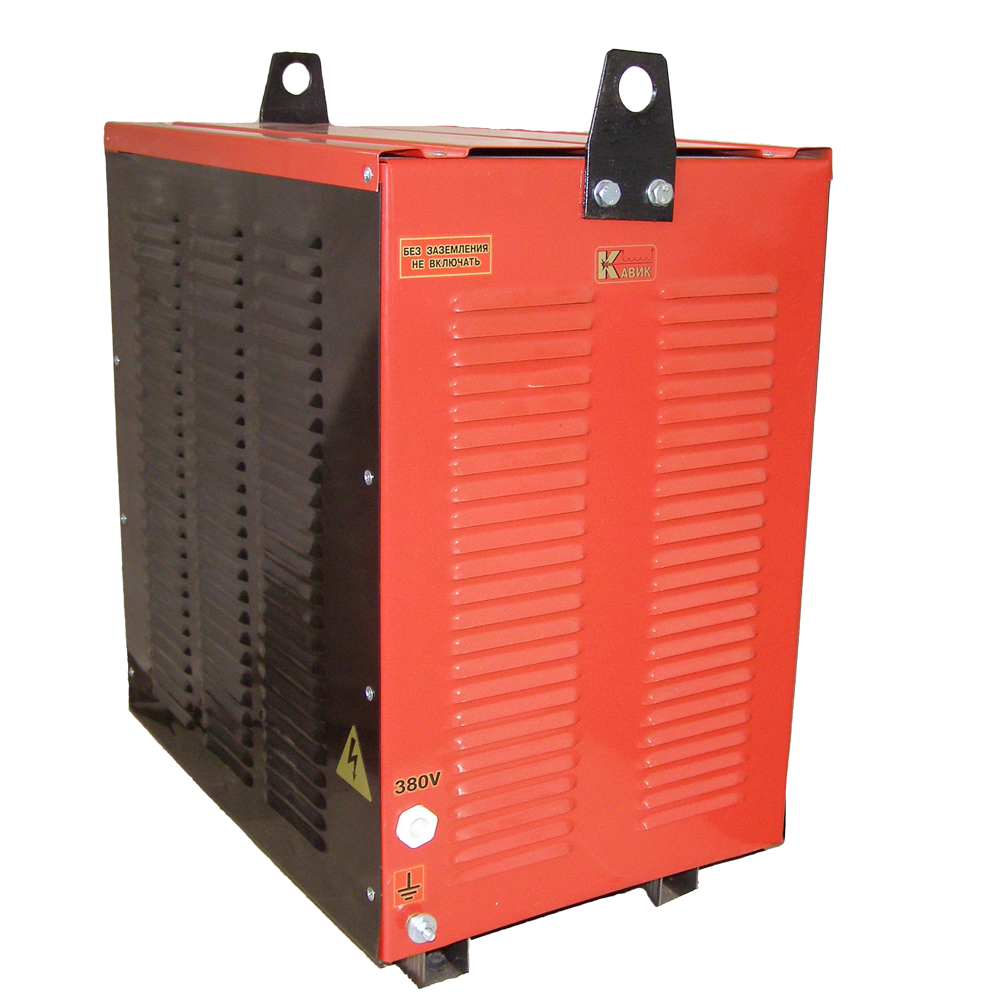

ТСЗР трансформаторы силовые защищенные разделительные

Скачать PDF

Тип трансформатора: Силовой

Номинальная мощность: 1,6 кВА, 2,5 кВА, 4,0 кВА, 6,0 кВА, 10,0 кВА, 16,0 кВА, 20,0 кВА, 25,0 кВА, 30,0 кВА, 40,0 кВА, 63,0 кВА, 80,0 кВА, 100,0 кВА, 125,0 кВА, 160,0 кВА

Материал обмотки: Алюминиевая

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): 6 693,00 - 192 176,40 руб.

Описание

ТСЗР представляют собой разделительные трансформаторы, первичные обмотки которых изолированы от цепей вторичных обмоток при помощи защитного электрического разделения цепей. Работают в сети переменного трехфазного напряжения и предназначены для преобразования стандартного напряжения в необходимые значения.

Область применения трансформаторов ТСЗР

ТСЗР применяются для питания трехфазным напряжением следующих устройств:

  • Выпрямительных схем.
  • Полупроводниковых преобразователей станков и лифтов.
  • Электрических инструментов.
  • Других приборов, для работы которых требуется гальваническая развязка цепей.

Особенности трансформаторов ТСЗР

Силовые трансформаторы ТСЗР представляют собой переносную установку в однокорпусном исполнении с естественной вентиляцией и состоят из магнитопровода стержневого типа, сердечника, трансформаторных обмоток, выводных клеммных колодок и кожуха. Кожух трансформаторов ТСЗР - бескаркасный, навесной. Все металлические детали имеют антикоррозионное покрытие.

Обмотки каждой фазы имеют по две катушки: первичную и вторичную, изолированы усиленной изоляцией, стеклопластиком и пропитаны электротехническим лаком. Между обмотками делается воздушный барьер толщиной не менее 10 мм и прокладывается дополнительный слой изоляции.

  • Режим работы ТСЗР - продолжительный.
  • По способу защиты от поражения электрическим током приборы относятся к классу I по ГОСТ 12.2.007.0-75.
  • Класс нагревостойкости -«B» или «F», по ГОСТ 8865-93.

Технические характеристики

Напряжение первичной обмотки 380 В
Напряжение вторичной обмотки 12 В, 24 В, 36 В, 42 В, 127 В, 220 В, 380 В
Номинальная частота 50 Гц
Схема и группа соединения обмоток D/D-0, D/Yn-11, Y/D-11, Y/Yn-0, Yn/D-11
Климатическое исполнение (диапазон рабочих температур) и категория размещения УХЛ2
Габаритные размеры 260x360x270...1050х600х760 мм
Вес 19...590 кг

Структура обозначения, пример заказа

ТСЗР
10
УХЛ2
380
127

Номинальное напряжение вторичной обмотки, В

Номинальное напряжение первичной обмотки, В

Климатическое исполнение

Номинальная мощность, кВА: 1,6; 2,5; 4,0; 6,0; 10,0; 16,0; 20,0; 25,0; 30,0; 40,0; 63,0; 80,0; 100,0; 125,0; 160,0; 250,0

Тип трансформатора

Варианты исполнений

Модель

Номинальное напряжение обмоток

Номинальная мощность, кВА

Количество фаз

Габаритные размеры, мм

Масса, кг

Первичной, В

Вторичной, В

ТСЗР-1,6

380

12;24;36;42;127;220;380

1,6

3

260х360х270

19

ТСЗР-1,6 (юникор)

12;24;36;42;127;220;380

1,6

260х360х270

19

ТСЗР-2,5

12;24;36;42;127;220;380

2,5

260x360x270

22,5

ТСЗР-2,5 (юникор)

12;24;36;42;127;220;380

2,5

260x360x270

22,5

ТСЗР-4,0

12;24;36;42;127;220;380

4

290x430x290

34

ТСЗР-4,0 (юникор)

12;24;36;42;127;220;380

4

290x430x290

34

ТСЗР-6,0

12;24;36;42;127;220;380

6

490x490x290

36

ТСЗР-6,3

12;24;36;42;127;220,380

6,3

440x300x430

36

ТСЗР-10,0

24;36;42;127;220;380

10

440x300x430

45

ТСЗР-16,0

24;36;42;127;220;380

16

500x330x455

70

ТСЗР-20,0

127;220;380

20

540x375x475

90

ТСЗР-25,0

127;220;380

25

540x375x475

100

ТСЗР-30,0

127;220;380

30

640x375x490

118

ТСЗР-40,0

127;220;380

40

700x375x525

147

ТСЗР-63,0

127;220;380

63

750x450x660

220

ТСЗР-80,0

127;220;380

80

800x500x660

270

ТСЗР-100,0

127;220,380

100

950x500x760

340

ТСЗР-125,0

127;220,380

125

1000x500x760

460

ТСЗР-160,0

127;220,380

160

1050x600x760

590

Примечание: возможно изготовление трансформаторов ТСЗР с другими сочетаниями напряжений.

Стандартный комплект поставки

  • Трансформатор ТСЗР.
  • Паспорт.

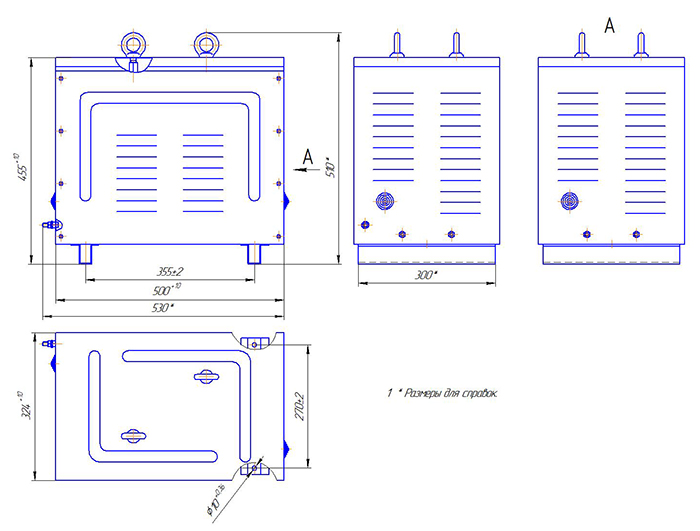

Габаритный чертеж

тсзр габаритные размеры

ТСЗР-16.00.00.000 в обшивке

Скачать документацию

ТСЗР трансформаторы силовые защищенные разделительные. Паспорт.



Чтобы правильно подобрать силовые разделительные трансформаторы ТСЗР, узнать стоимость ТСЗР, купить трансформаторы ТСЗР, вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте info@tdtransformator.ru.
