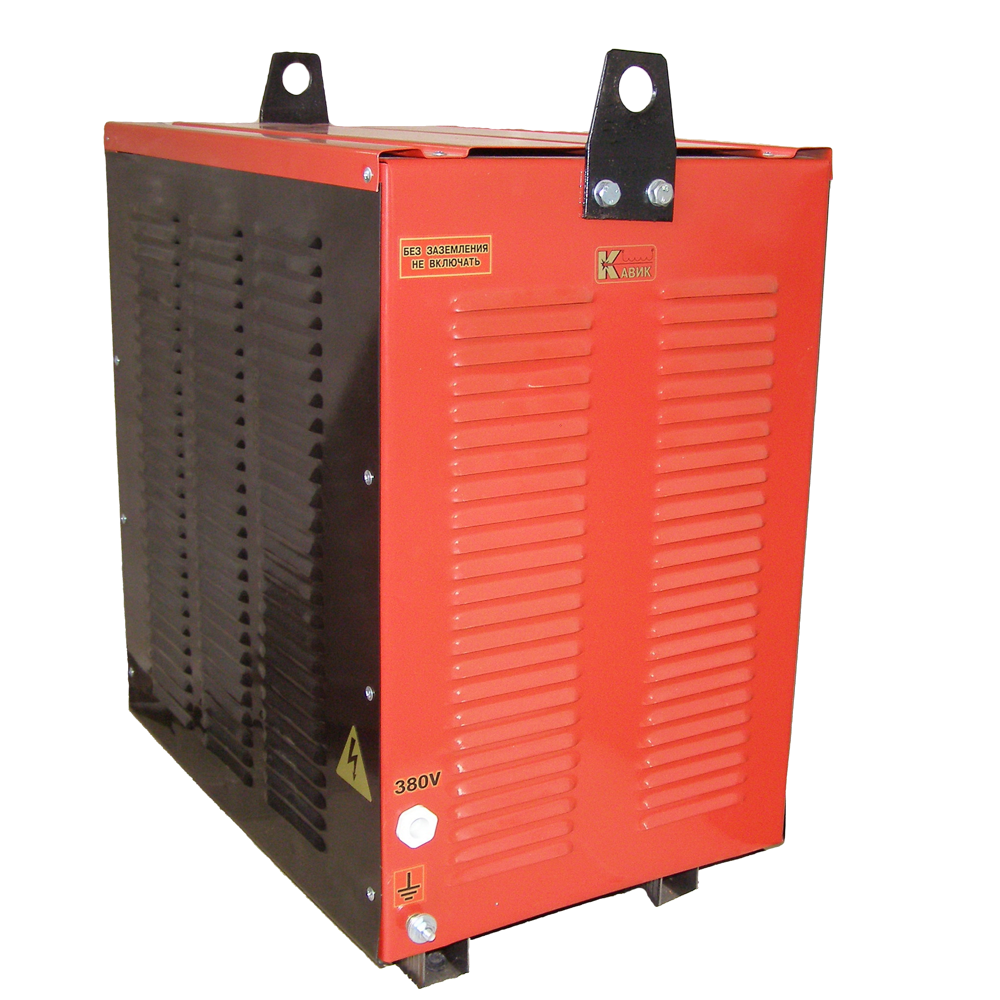

ТСЗМ трансформаторы силовые защищенные многоцелевые

Скачать PDF

Тип трансформатора: Силовой

Номинальная мощность: 1,6 кВА, 2,5 кВА, 4,0 кВА, 6,0 кВА, 6,3 кВА, 10,0 кВА, 16,0 кВА, 20,0 кВА, 25,0 кВА, 30,0 кВА, 40,0 кВА, 63,0 кВА, 80,0 кВА, 100,0 кВА, 125,0 кВА, 160,0 кВА, 200,0 кВА, 250,0 кВА

Материал обмотки: Алюминиевая

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): 6693,00-192177,00 руб.

Описание

Трансформаторы ТСЗМ силовые защищенные многоцелевые с естественным воздушным охлаждением предназначены для питания пониженным (повышенным) напряжением различных цепей в электроустановках общего назначения: системы управления электроприводов, электроинструментов, освещения, автоматики, бытового назначения

Технические характеристики

Напряжение первичной обмотки 380 В
Напряжение вторичной обмотки 12 В, 24 В, 36 В, 42 В, 127 В, 220 В, 380 В
Номинальная частота 50 Гц
Климатическое исполнение (диапазон рабочих температур) и категория размещения УХЛ2
Габаритные размеры 260x360x270...1120х780х580 мм
Вес 25...550 кг

Структура обозначения, пример заказа

ТСЗМ
25
380
220

Номинальное напряжение вторичной обмотки, В: 12; 24; 36; 42; 127; 220; 380

Номинальное напряжение первичной обмотки, В

Номинальная мощность, кВА: 1,6; 2,5; 4,0; 6,0; 6,0; 10,0; 16,0; 20,0; 25,0; 30,0; 40,0; 63,0; 80,0; 100,0; 125,0; 160,0; 200,0; 250,0

Тип трансформатора

Варианты исполнений

Обозначение

Номинальное напряжение первичной обмотки, В

Выходное
напряжение, В

Номинальная мощность, кВА

Габаритные размеры, мм

Масса, кг

ТСЗМ-1,6

380

12; 24; 36; 42; 127; 220; 380

1,6

260x360x270

25

ТСЗМ-2,5

12; 24; 36; 42; 127; 220; 380

2,5

260x360x270

30

ТСЗМ-4,0

12; 24; 36; 42; 127; 220; 380

4,0

290x430x290

45

ТСЗМ-6,0

12; 24; 36; 42; 127; 220; 380

6,0

490x490x290

65

ТСЗМ-6,3

12; 24; 36; 42; 127; 220; 380

6,0

490x490x290

65

ТСЗМ-10,0

24; 36; 42; 127; 220; 380

10,0

550x540x330

100

ТСЗМ-16,0

24; 36; 42; 127; 220; 380

16,0

770x650x490

143

ТСЗМ-20,0

24; 36; 42; 127; 220; 380

20,0

760x640x490

150

ТСЗМ-25,0

24; 36; 42; 127; 220; 380

25,0

760x640x490

190

ТСЗМ-30,0

36; 42; 127; 220; 380

30,0

760x553x500

210

ТСЗМ-40,0

36; 42; 127; 220; 380

40,0

690x620x370

152

ТСЗМ-63,0

127; 220; 380

60,0

720x730x400

177

ТСЗМ-80,0

127; 220; 380

80,0

720x730x400

200

ТСЗМ-100,0

127; 220; 380

100,0

970x770x580

240

ТСЗМ-125,0

127; 220; 380

125,0

970x770x580

445

ТСЗМ-160,0

127; 220; 380

160,0

970x770x580

400

ТСЗМ-200,0

127; 220; 380

200,0

840x590x810

550

ТСЗМ-250,0

127; 220; 380

250,0

1120x780x580

550

Стандартный комплект поставки

  • Трансформатор ТСЗМ.
  • Паспорт.
