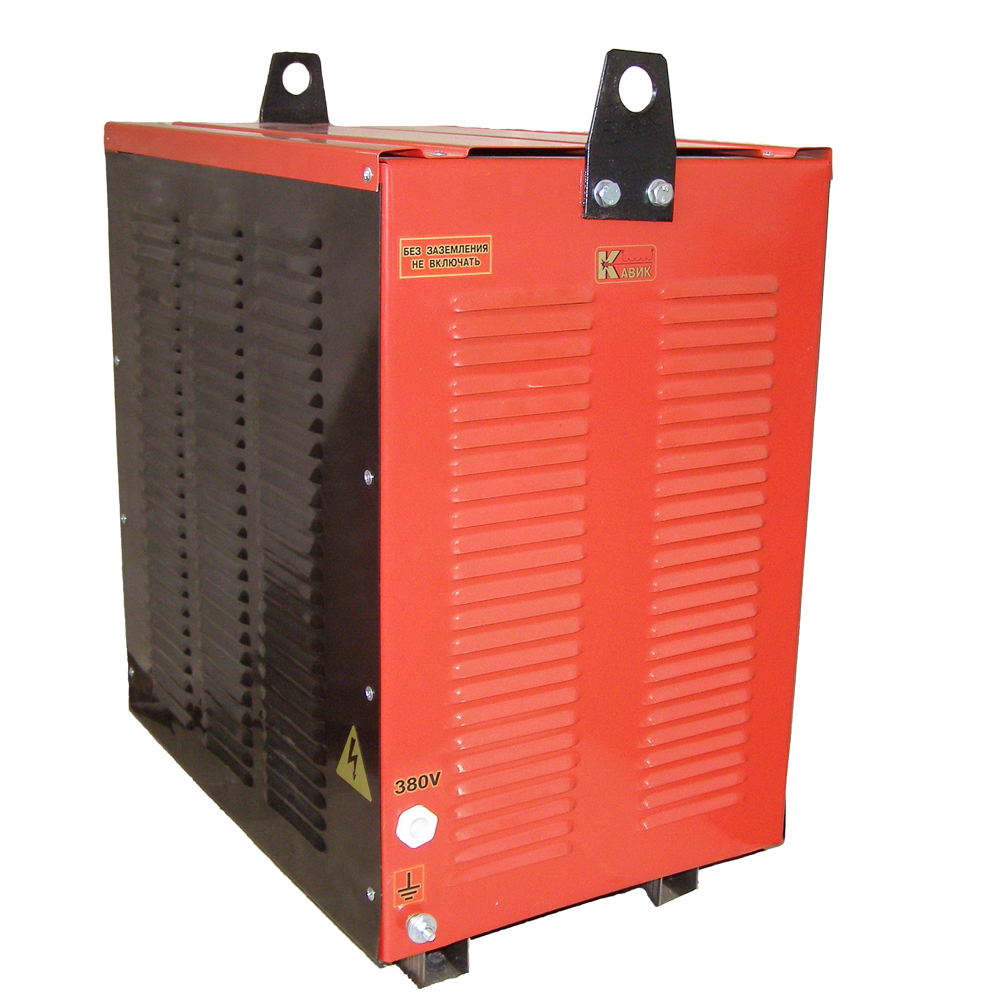

ТСЗИ трансформаторы силовые защищенные для питания электроинструмента

Скачать PDF

Тип трансформатора: Силовой

Номинальная мощность: 1,6 кВА, 2,5 кВА, 4,0 кВА, 6,0 кВА, 10,0 кВА, 16,0 кВА, 20,0 кВА, 25,0 кВА, 30,0 кВА, 40,0 кВА, 63,0 кВА, 80,0 кВА, 90,0 кВА, 100,0 кВА, 125,0 кВА, 160,0 кВА

Материал обмотки: Алюминиевая, Медная

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): 6 693,00 - 192 176,40 руб.

Описание

Трансформаторы ТСЗИ представляют собой устройства для преобразования переменного трехфазного напряжения сети 380 В в пониженное напряжение. Используются для питания электроинструментов, промышленных установок и других приборов. Подключение ТСЗИ возможно только к промышленным сетям напряжения.

Особенности трансформаторов ТСЗИ:

  • ТСЗИ относятся к трехфазным сухим защищенным силовым трансформаторам.
  • Охлаждение устройства производится путем естественной циркуляции.
  • Режим работы трансформатора – продолжительный.
  • Две ручки, расположенные на крышке кожуха (или грузозахватные приспособления), входящие в конструкцию ТСЗИ, обеспечивают удобную транспортировку.

Конструкция ТСЗИ

Конструктивно трансформаторы общего назначения ТСЗИ представляют собой переносную или передвижную установку в однокорпусном исполнении. Приборы состоят из следующих основных узлов: магнитопровода, сердечника, трансформаторных обмоток, выводных клеммных колодок и защитного кожуха. Обмотки каждой фазы имеют по две катушки: первичную и вторичную, изолированы стеклопластиком и пропитаны электротехническим лаком. Материал обмоток, в зависимости от исполнения, алюминий или медь.

Подключение сетевых кабелей (ВН) и кабелей низкого напряжения (НН) к трансформатору осуществляется через клеммные колодки (контактные зажимы), расположенные на боковых стенках трансформатора внутри корпуса. Кабели ВН и НН подводятся к зажимам через уплотнительные сальники.

Технические характеристики

Напряжение первичной обмотки 380 В
Напряжение вторичной обмотки 12 В, 24 В, 36 В, 42 В, 127 В, 220 В, 380 В
Номинальная частота 50 Гц
Схема и группа соединения обмоток D/D-0, D/Yn-11, Y/D-11, Y/Yn-0, Yn/D-11
Климатическое исполнение (диапазон рабочих температур) и категория размещения У2
Габаритные размеры 260x360x270...1020х910х590 мм
Вес 23,6...640 кг

Структура обозначения, пример заказа

ТСЗИ
1,6
380
36
У2
Cu

Материал обмоток: Al - алюминий; Cu - медь

Климатическое исполнение

Номинальное напряжение вторичной обмотки, В: 12; 24; 36; 42; 127; 220; 380

Номинальное напряжение первичной обмотки, В

Номинальная мощность, кВА: 1,6; 2,5; 4,0; 6,0; 10,0; 16,0; 20,0; 25,0; 30,0; 40,0; 63,0; 80,0; 90,0; 100,0; 125,0; 160,0

Тип трансформатора

Варианты исполнений

Марка

Номинальное напряжение обмоток

Номинальная мощность, кВА

Габаритные размеры, мм

Масса, кг

Первичной, В

Вторичной, В

ТСЗИ-1.6У2

380

12;24;36;42;127;220,380

1,6

260x360x270

23,6

ТСЗИ-1.6У2 (юникор)

380

12;24;36;42;127;220,380

1,6

260x360x270

23,6

ТСЗИ-2.5У2

380

12;24;36;42;127;220,380

2,5

260x360x270

28,5

ТСЗИ-2.5У2 (юникор)

380

12;24;36;42;127;220,380

2,5

260x360x270

28,5

ТСЗИ-4.0У2

380

12;24;36;42;127;220,380

4

290x430x290

39,5

ТСЗИ-4.0У2 (юникор)

380

12;24;36;42;127;220,380

4

290x430x290

39,5

ТСЗИ-6.0У2

380

12;24;36;42;127;220,380

6

490x490x280

47

ТСЗИ-6.3У2

380

12;24;36;42;127;220,380

6,3

440x300x430

47

ТСЗИ-10.0У2

380

24;36;42;127;220,380

10

550x540x330

52

ТСЗИ-16.0У2

380

24;36;42;127;220,380

16

770x650x490

80

ТСЗИ-20.0У2

380

127;220,380

20

800x650x490

100

ТСЗИ-25.0У2

380

127;220,380

25

760x640x490

115

ТСЗИ-30.0У2

380

127;220,380

30

640x375x490

125

ТСЗИ-40.0У2

380

127;220,380

40

700x375x525

165

ТСЗИ-63.0У2

380

127;220,380

60

760х820х500

250

ТСЗИ-80.0У2

380

127;220,380

80

800х500х660

285

ТСЗИ-100.0У2

380

127;220,380

100

820х400х770

360

ТСЗИ-125.0У2

380

127;220,380

125

1000х500х760

550

ТСЗИ-160.0У2

380

127;220,380

160

1020х910х590

640

Примечание: возможно изготовление трансформаторов ТСЗИ с другими сочетаниями напряжений.
