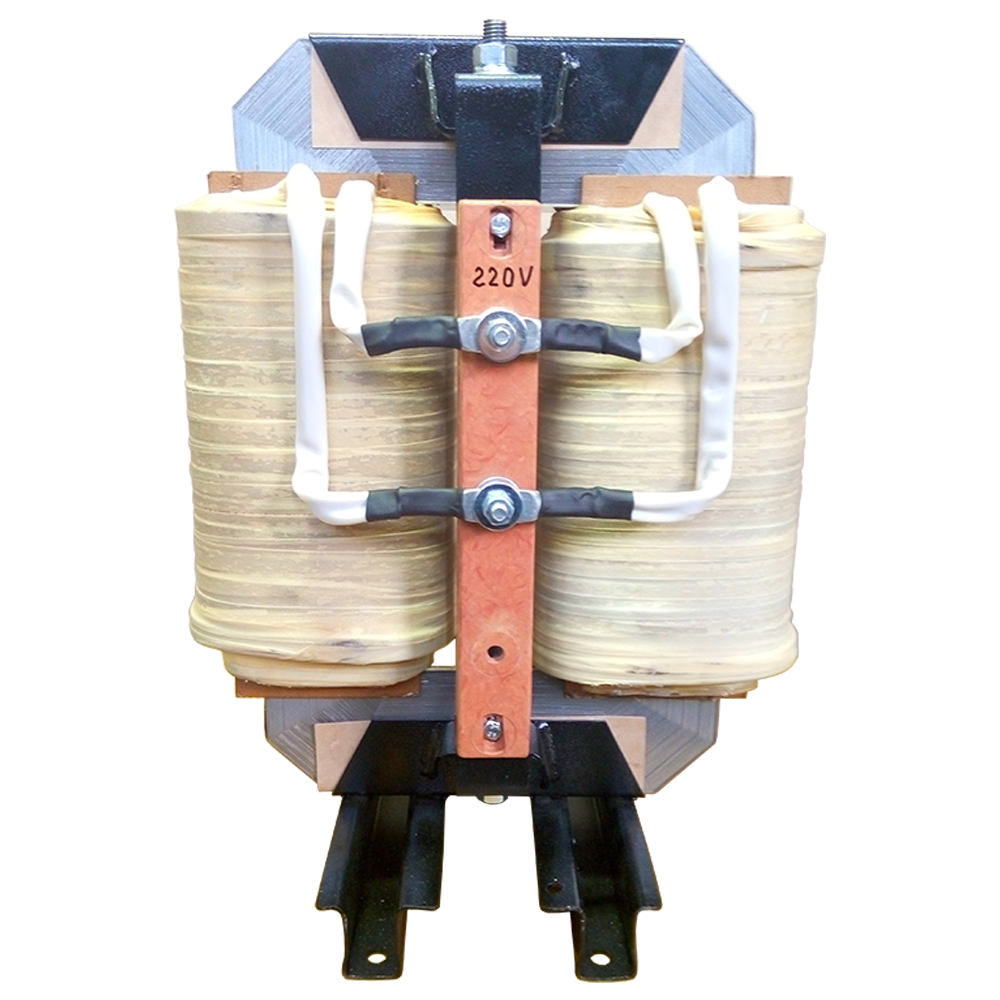

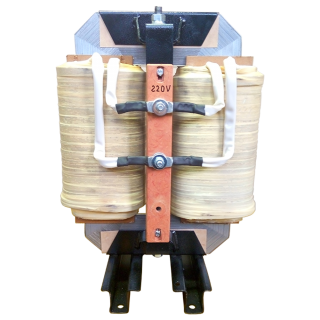

ОС трансформаторы силовые однофазные сухие

Скачать PDF

Тип трансформатора: Силовой

Номинальная мощность: 6,3 кВА, 10,0 кВА, 16,0 кВА, 20,0 кВА, 25,0 кВА, 30,0 кВА, 40,0 кВА

Класс напряжения: 0,66 кВ

Материал обмотки: Алюминиевая

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы однофазные сухие многоцелевого назначения ОС предназначены для преобразования 220 В переменного однофазного напряжения в переменное однофазное напряжение другого или равного номинала (12…220 В). Применяются для питания цепей управления, электроавтоматики, сигнализации и местного освещения.

Технические характеристики

Напряжение первичной обмотки 220 В
Напряжение вторичной обмотки 24 В, 36 В, 42 В, 220 В
Номинальная частота 50 Гц
Габаритные размеры 280х300х330...430х370х540 мм
Вес 28...136 кг

Структура обозначения, пример заказа

ОС
6,3
220
24

Номинальное напряжение вторичной обмотки, В: 24; 36; 42; 220

Номинальное напряжение первичной обмотки, В

Номинальная мощность, кВА: 6,3; 10; 16; 20; 25; 30; 40

Тип трансформатора

Варианты исполнений

Обозначение

ОС-6,3

ОС-10

ОС-16

ОС-20

ОС-25

ОС-30

ОС-40

Номинальная мощность, кВА

6,3

10

16

20

25

30

40

Номинальное напряжение первичной обмотки, В

220

Количество фаз

1

Частота, Гц

50

Номинальное напряжение вторичной обмотки, одно из, В

24; 36; 42; 220

Габаритные размеры, мм

280х300х330

300х300х330

340х300х430

375х370х475

410х370х525

410х370х525

430х370х540

Macca, кг

28

28

62

75

90

105

136

Стандартный комплект поставки

  • Трансформатор ОС.
  • Паспорт.
