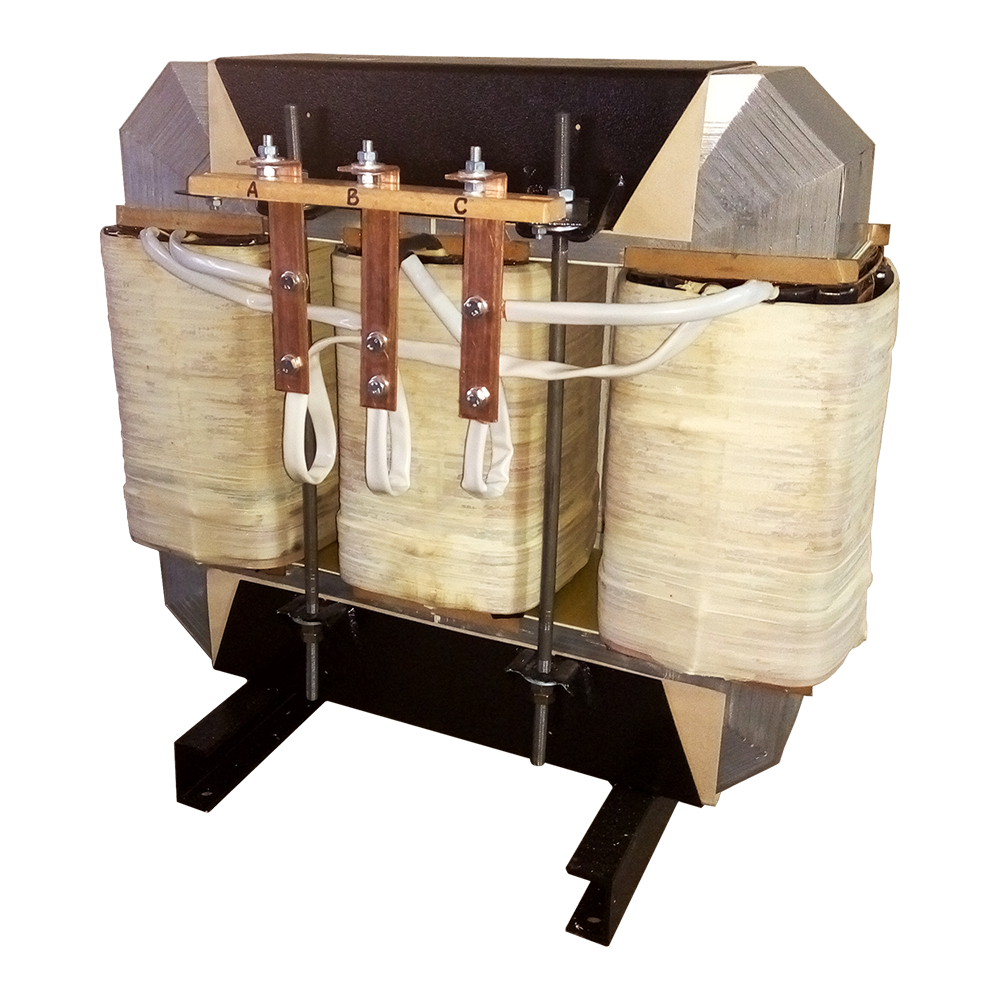

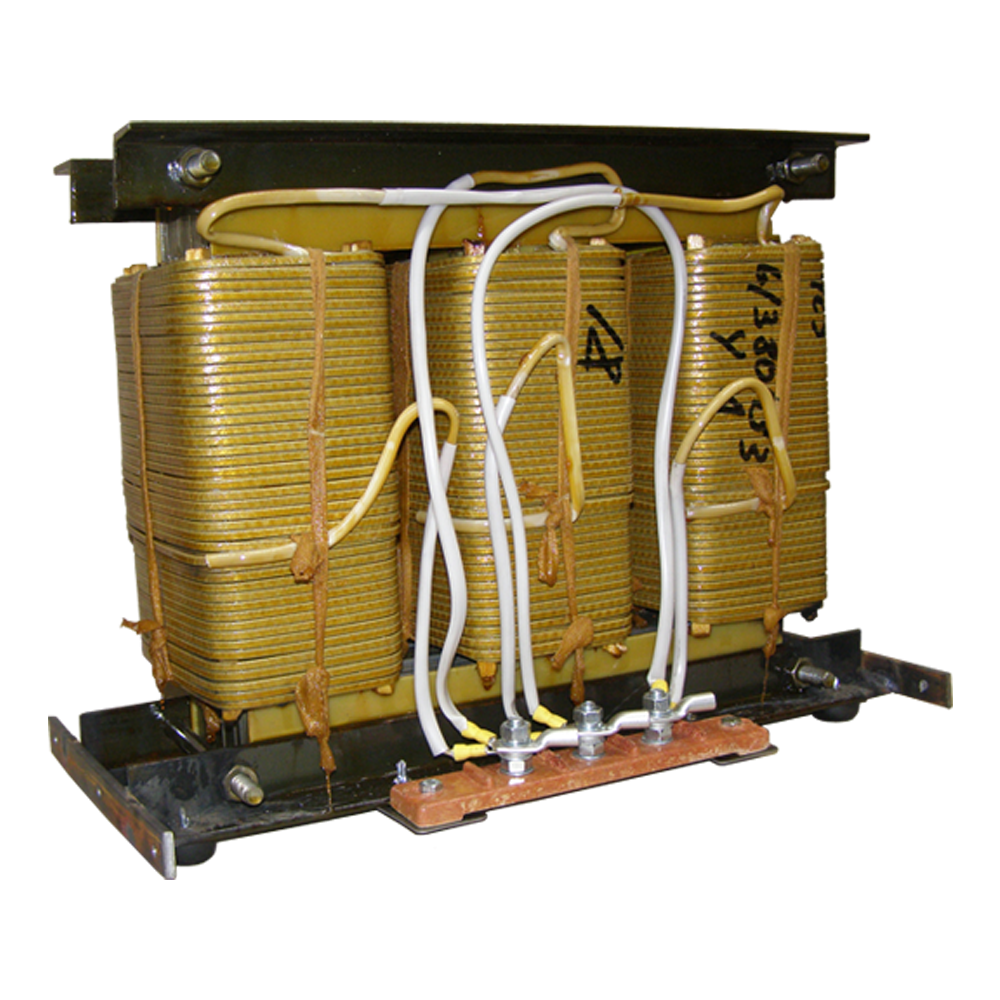

ТС трансформаторы силовые сухие трехфазные незащищенные

Скачать PDF

Тип трансформатора: Силовой

Номинальная мощность: 1,6 кВА, 2,5 кВА, 4,0 кВА, 6,0 кВА, 6,3 кВА, 10,0 кВА, 16,0 кВА, 20,0 кВА, 25,0 кВА, 30,0 кВА, 40,0 кВА, 63,0 кВА, 80,0 кВА, 100,0 кВА, 125,0 кВА, 160,0 кВА

Материал обмотки: Алюминиевая, Медная

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): 6 227,40 - 268 884,00 руб.

Описание

Трансформаторы ТС сухие силовые незащищенные предназначены для преобразования 380 В переменного трехфазного напряжения сети в переменное трехфазное напряжение другого или равного номинала (12…380 В). Трансформаторы общего назначения ТС выпускаются в соответствии с ГОСТ Р 52719-2007. Область применения - электрические установки общего назначения.

Особенности сухих силовых трансформаторов ТС:

  • Охлаждение естественное воздушное.
  • По условиям установки на месте работы силовые трансформаторы ТС относятся к стационарным.
  • Класс нагревостойкости изоляции – не менее «В» по ГОСТ 8865.
  • По способу защиты от поражения электрическим током относятся к классу I по ГОСТ 12.2.007.0-75.
  • Трансформаторы не предназначены для работы в условиях тряски, вибрации, ударов, в химически активной среде.

Конструкция трансформаторов ТС

Трансформаторы ТС включают в себя замкнутый ферромагнитный сердечник и проволочные первичные и вторичные обмотки. Обмотки изготовлены из алюминия или меди (в соответствие с заказом). Принцип работы следующий:

  • Поступающий на первичную обмотку ток создает переменное магнитное поле в сердечнике.
  • Изменяющееся во времени магнитное поле, проходя через вторичную обмотку, создает в ней ЭДС (электродвижущую силу).

Технические характеристики

Напряжение первичной обмотки 380 В
Напряжение вторичной обмотки 12 В, 24 В, 36 В, 42 В, 127 В, 220 В, 380 В
Номинальная частота 50 Гц
Схема и группа соединения обмоток D/D-0, D/Yn-11, Y/D-11, Y/Yn-0
Климатическое исполнение (диапазон рабочих температур) и категория размещения У2
Исполнение по степени защиты IP00
Вес 19...590 кг

Структура обозначения, пример заказа

ТС
2,5
380/24
У2
Al

Материал обмоток:
Al - алюминий
Cu - медь

Климатическое исполнение и категория размещения

Номинальное напряжение первичной / вторичной обмотки, В

Номинальная мощность, кВА

Трехфазный сухой трансформатор

Варианты исполнений

Модель

Номинальное напряжение обмоток, В

Номинальная мощность, кВА

Количество фаз

Габаритные размеры, мм

Масса, кг

Первичной

Вторичной

ТС-1,6

380

12;24;36;42;127;220,380

1,6

3

260x300x270

19

ТС-1,6 (юникор)

12;24;36;42;127;220,380

1,6

260x300x270

19

ТС-2,5

12;24;36;42;127;220,380

2,5

260x300x270

22,5

ТС-2,5 (юникор)

12;24;36;42;127;220,380

2,5

260x300x270

22,5

ТС-4,0

12;24;36;42;127;220,380

4

290x300x290

34

ТС-4,0 (юникор)

12;24;36;42;127;220,380

4

290x300x290

34

ТС-6,0

12;24;36;42;127;220,380

6

390x300x300

36

ТС-6,3

12;24;36;42;127;220,380

6,3

390x300x300

36

ТС-10,0

24;36;42;127;220,380

10

390x300x400

45

ТС-16,0

24;36;42;127;220,380

16

470x300x435

70

ТС-20,0

127;220,380

20

480x370x455

90

ТС-25,0

127;220,380

25

500x375x455

100

ТС-30,0

127;220,380

30

560x370x465

118

ТС-40,0

127;220,380

40

610x370x500

147

ТС-63,0

127;220,380

60

630x430x595

220

ТС-80,0

127;220,380

80

800x450x610

270

ТС-100,0

127;220,380

100

950x450x690

340

ТС-125,0

127;220,380

125

1000x450x710

460

ТС-160,0

127;220,380

160

1000x600x720

590

Примечание: возможно изготовление трансформаторов ТС с другими сочетаниями напряжений.

Стандартный комплект поставки

  • Трансформатор ТС.
  • Паспорт.
