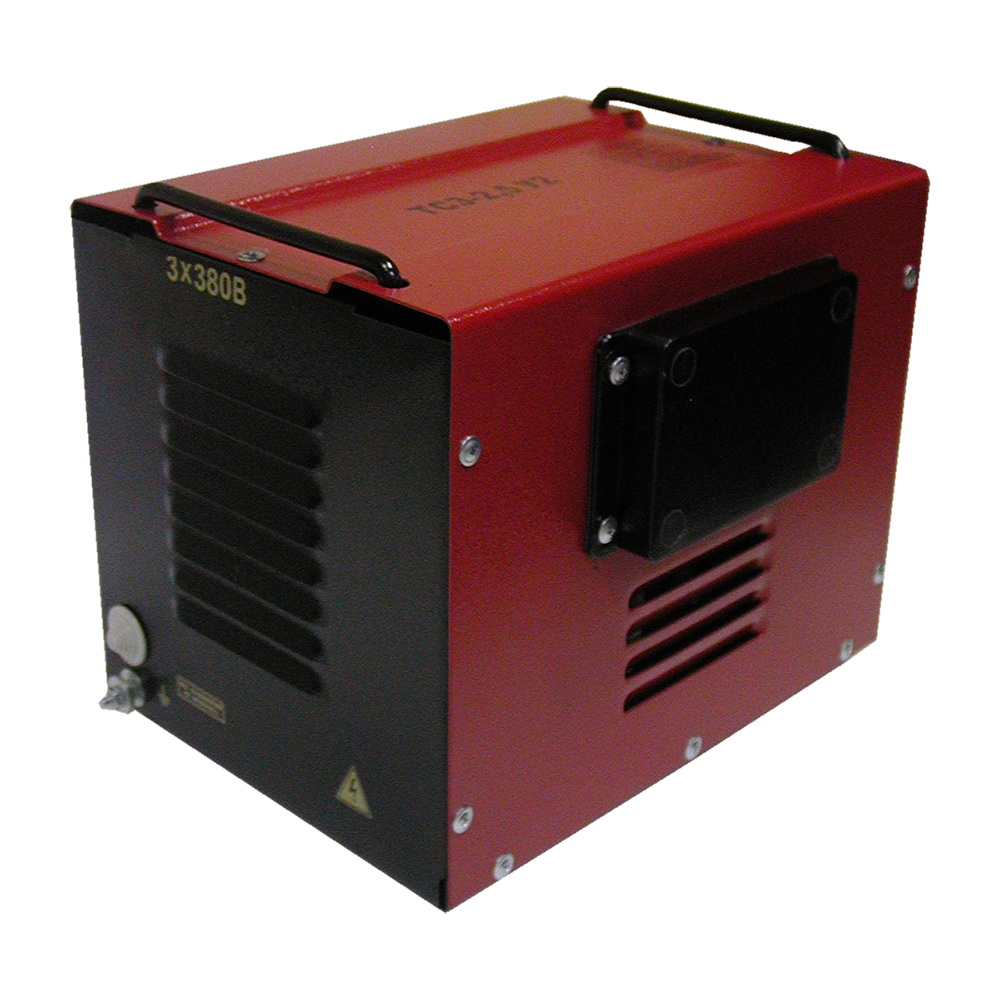

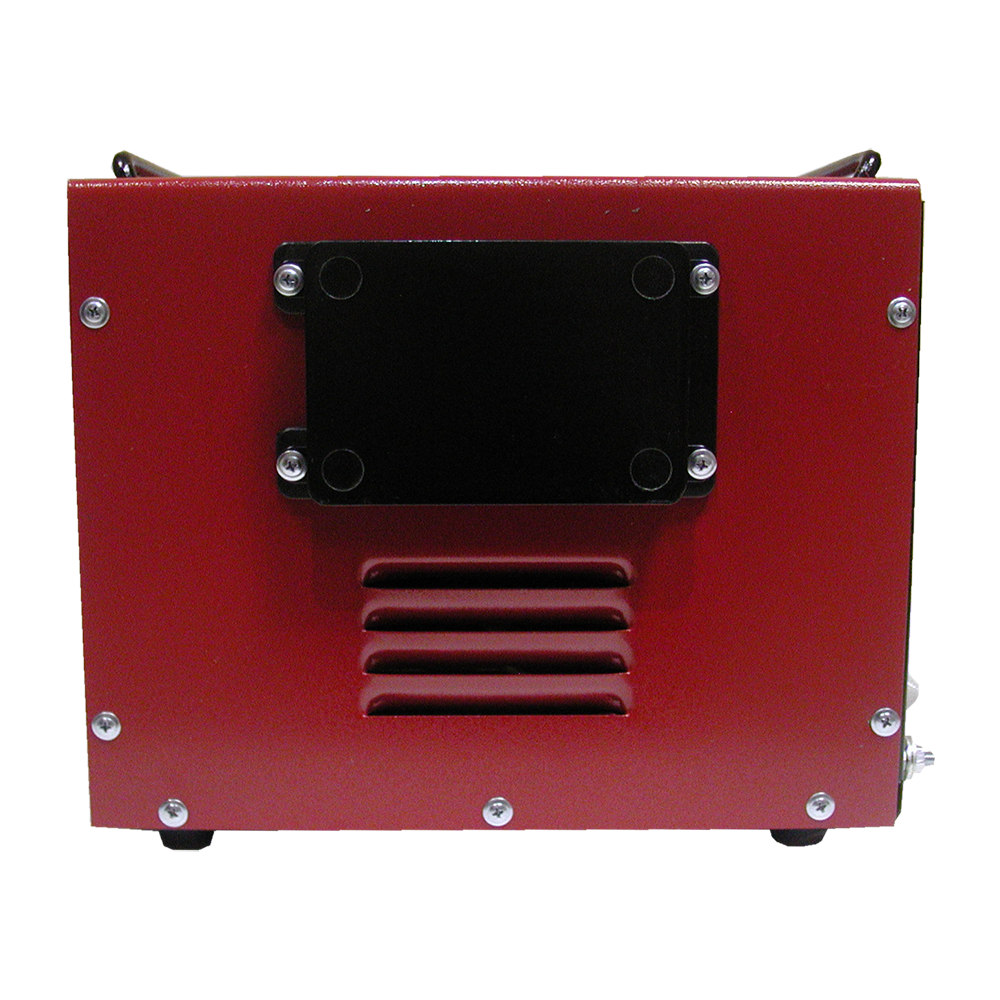

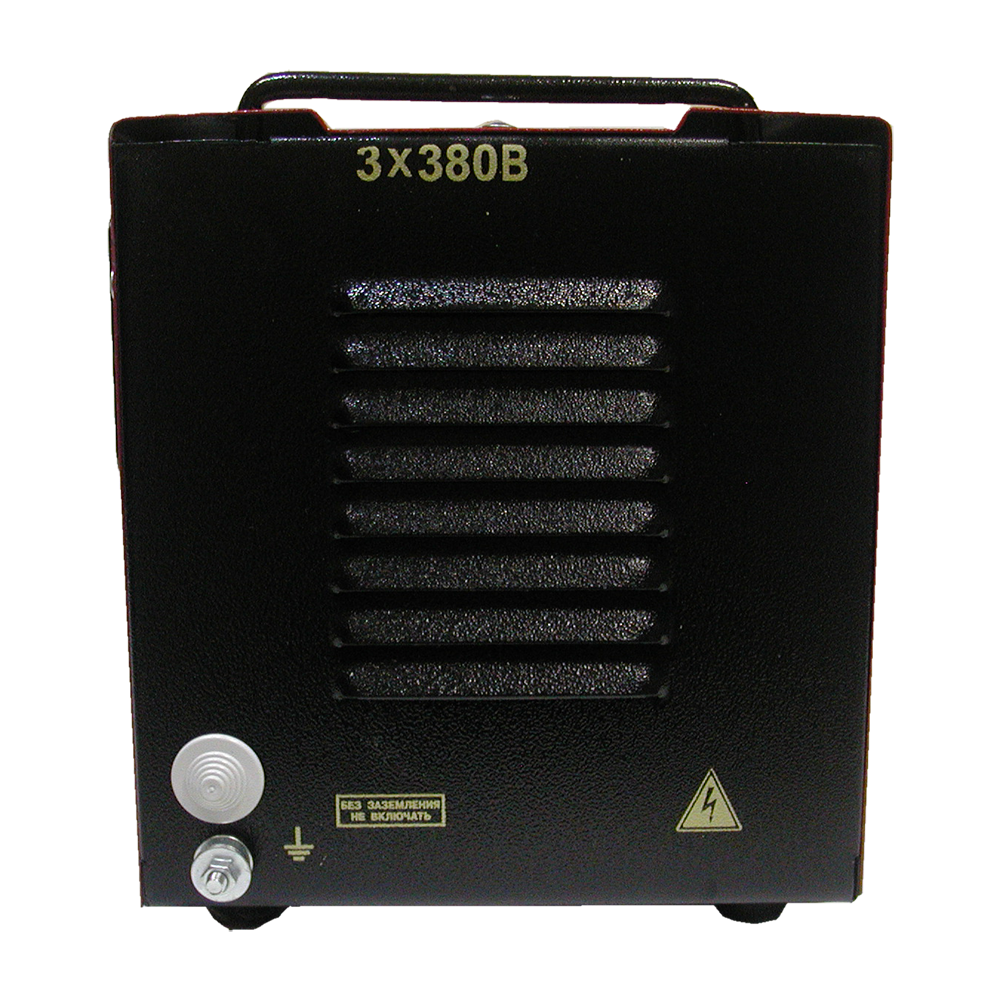

ТСЗ трансформаторы трёхфазные сухие

Скачать PDF

Тип трансформатора: Силовой

Номинальная мощность: 1,6 кВА, 2,5 кВА, 4,0 кВА, 4,5 кВА, 5,0 кВА, 6,3 кВА, 10,0 кВА, 16,0 кВА, 20,0 кВА, 25,0 кВА, 30,0 кВА, 40,0 кВА, 50,0 кВА, 63,0 кВА, 80,0 кВА, 100,0 кВА, 125,0 кВА, 160,0 кВА

Материал обмотки: Алюминиевая, Медная

Цена (без учета НДС): 6 658,10 - 439 992,00 руб.

Описание

Трансформаторы сухие трехфазные ТСЗ предназначены для понижения трехфазного напряжения сети. Используются для подачи необходимого напряжения к электроприборам и промышленному оборудованию. Подключение ТСЗ осуществляется только к промышленным сетям, использование бытовых сетей не допускается.

Особенности трансформаторов ТСЗ:

  • Охлаждение естественное воздушное.
  • Имеют защитный кожух.
  • Материал обмоток – алюминий ил медь.
  • Магнитопровод стержневого типа.
  • По условиям установки на месте работы ТСЗ относятся к передвижным (переносным).
  • Для удобства транспортировки трансформаторы ТСЗ снабжены грузозахватными приспособлениями и колесами.

Конструкция трансформаторов ТСЗ

Конструктивно трансформаторы ТСЗ включают в себя следующие основные узлы: магнитопровод, сердечник, трансформаторные обмотки, выводные клеммные колодки и защитный кожух. Обмотки каждой фазы имеют по две катушки (первичную и вторичную), изолированы стеклопластиком и пропитаны электротехническим лаком. Сердечник трансформатора выполнен из электротехнической стали и представляет собой бесшпилечную конструкцию. Подключение сетевых кабелей (ВН) и кабелей низкого напряжения (НН) к трансформатору осуществляется через клеммные колодки (контактные зажимы), расположенные внутри корпуса (на боковых стенках). Кабели ВН и НН подводятся к зажимам через уплотнительные сальники.

Технические характеристики

Напряжение первичной обмотки 380 В
Напряжение вторичной обмотки 12 В, 24 В, 36 В, 42 В, 127 В, 220 В, 380 В
Номинальная частота 50 Гц, 60 Гц
Схема и группа соединения обмоток D/D-0, D/Yn-11, Y/D-11, Y/Yn-0
Климатическое исполнение (диапазон рабочих температур) и категория размещения У2

Структура обозначения, пример заказа

ТСЗ
1,6
380/220
У2
Cu

Материал обмоток:
Al - алюминий
Cu - медь

Климатическое исполнение и категория размещения

380 В - напряжение первичной обмотки, 220 В - напряжение вторичной обмотки

Номинальная мощность, кВА

Трехфазный сухой защищенный трансформатор

Варианты исполнений

Модель

Номинальное напряжение обмоток

Номинальная мощность, кВА

Количество фаз

Габаритные размеры, мм

Масса, кг

Первичной, В

Вторичной, В

ТСЗ-1,6

380

12;24;36;42;127;220,380

1,6

3

260x360x270 (Al)
360x260x250 (Cu)

23,5 (Al)
33 (Cu)

ТСЗ-1,6 (юникор)

380

12;24;36;42;127;220,380

1,6

260x360x270 (Al)

23,5 (Al)

ТСЗ-2,5

380

12;24;36;42;127;220,380

2,5

260x360x270 (Al) 360x260x270 (Cu)

28,5 (Al)
35 (Cu)

ТСЗ-2,5 (юникор)

380

12;24;36;42;127;220,380

2,5

260x360x270 (Al)

28,5 (Al)

ТСЗ-4,0

380

12;24;36;42;127;220,380

4

290x430x290 (Al)
430x290x290 (Cu)

39,5 (Al)
38 (Cu)

ТСЗ-4,0 (юникор)

380

12;24;36;42;127;220,380

4

290x430x290 (Al)

39,5 (Al)

ТСЗ-6,0

380

12;24;36;42;127;220,380

6

490x490x290 (Al)
440x300x290 (Cu)

47 (Al)
47 (Cu)

ТСЗ-6,3

380

12;24;36;42;127;220,380

6,3

440x300x430 (Al) 440x300x345 (Cu)

47 (Al)
47 (Cu)

ТСЗ-10,0

380

24;36;42;127;220,380

10

440x300x430 (Al)
500x300x415 (Cu)

52 (Al)
70 (Cu)

ТСЗ-16,0

380

24;36;42;127;220,380

16

500x330x455 (Al)
540x375x435 (Cu)

80 (Al)
105 (Cu)

ТСЗ-20,0

380

127;220,380

20

540x375x475 (Al)
540x375x500 (Cu)

100 (Al)
125 (Cu)

ТСЗ-25,0

380

127;220,380

25

540x375x475 (Al)
660x375x525 (Cu)

115 (Al)
165 (Cu)

ТСЗ-30,0

380

127;220,380

30

640x375x490 (Al)
660x375x585 (Cu)

125 (Al)
195 (Cu)

ТСЗ-40,0

380

127;220,380

40

700x375x525 (Al)
820x450x600 (Cu)

165 (Al)
270 (Cu)

ТСЗ-63,0

380

127;220,380

60

750x450x660 (Al)
740x450x660 (Cu)

250 (Al)
370 (Cu)

ТСЗ-80,0

380

127;220,380

80

800x500x660 (Al)
740x500x700 (Cu)

285 (Al)
500 (Cu)

ТСЗ-100,0

380

127;220,380

100

950x500x760 (Al)
800x450x760 (Cu)

360 (Al)
630 (Cu)

ТСЗ-125,0

380

127;220,380

125

1000x500x760 (Al)
1030x650x980 (Cu)

550 (Al)
800 (Cu)

ТСЗ-160,0

380

127;220,380

160

1050x600x760 (Al)
1030x650x980 (Cu)

640 (Al)
1030 (Cu)

Примечание: возможно изготовление трансформаторов ТСЗ с другими сочетаниями напряжений.

Стандартный комплект поставки

  • Трансформатор ТСЗ.
  • Паспорт.

Скачать документацию

ТСЗ трансформаторы трехфазные сухие (Al). Руководство по эксплуатации.



Чтобы правильно подобрать трехфазные сухие трансформаторы ТСЗ, узнать стоимость ТСЗ, купить трансформаторы ТСЗ, вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте info@tdtransformator.ru.
