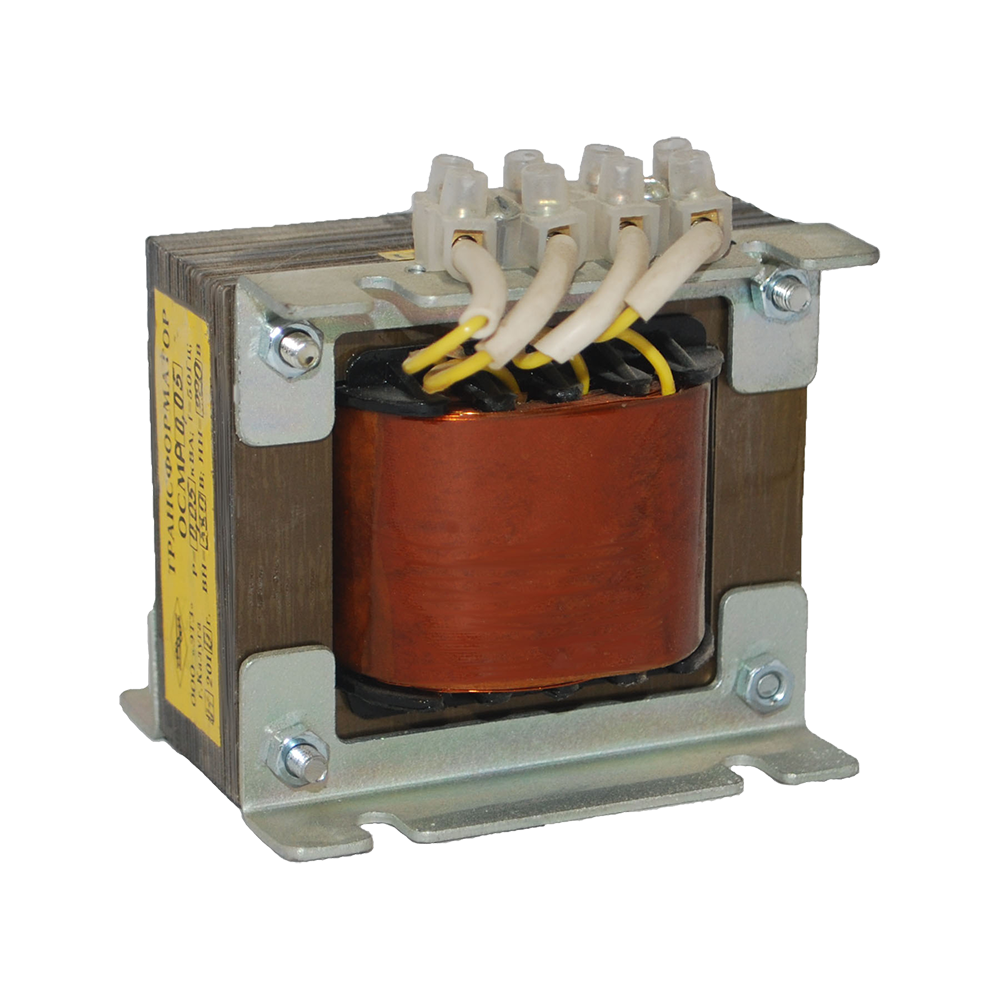

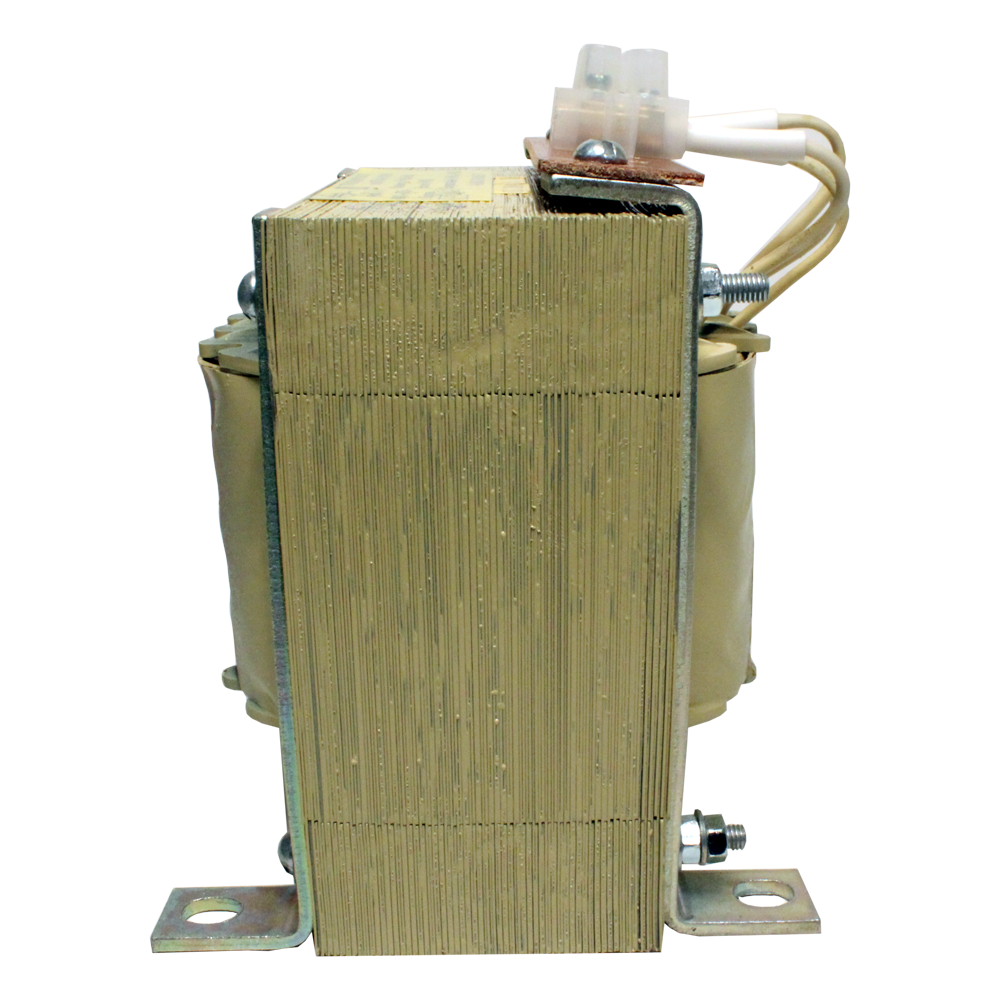

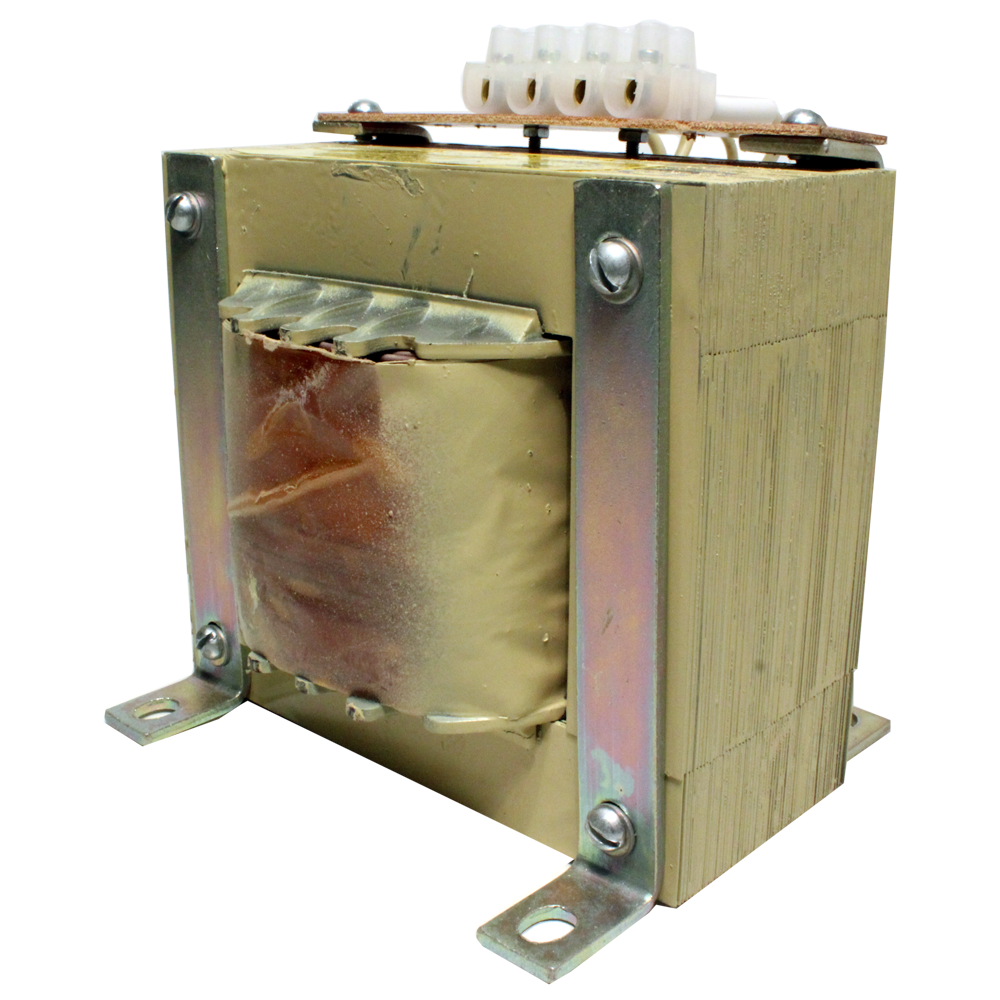

ОСМР трансформаторы силовые сухие разделительные многоцелевого назначения

Скачать PDF

Тип трансформатора: Силовой

Номинальная мощность: 0,02 кВА, 0,05 кВА, 0,063 кВА, 0,1 кВА, 0,4 кВА, 0,16 кВА, 0,25 кВА, 0,63 кВА, 1,0 кВА, 1,6 кВА, 2,5 кВА, 3,0 кВА, 4,0 кВА, 5,0 кВА, 6,3 кВА, 10,0 кВА, 16,0 кВА, 20,0 кВА, 25,0 кВА

Цена (без учета НДС): По запросу руб.

Описание

Силовые сухие трансформаторы ОСМР предназначены для безопасного питания цепей управления, местного освещения, сигнализации, автоматики и других электротехнических устройств. Относятся к понижающим трансформаторам, номинальная мощность варьируется в зависимости от модели: от 0,02 до 30 кВА.

Преимущества трансформаторов ОСМР

Основным отличием разделительного трансформатора ОСМР является его повышенная электробезопасность. Вторичные цепи устройства не имеют электрической связи с землей, а значит — и с заземленной нейтралью трансформаторной подстанции. Это значит, что при прикосновении к проводам или питающемуся от силового трансформатора прибору риск получить удар током практически равен нулю. А в случае возникновение электрического пробоя на корпус не вызывает перегрузок по току, а сам прибор остается в рабочем состоянии.

К другим особенностям трансформаторов ОСМР относят:

  • Магнитопровод однофазного трансформатора шихтованный, собранный из Ш-образных и замыкающих пластин электротехнической стали.
  • Установка моделей мощностью 1,6 и 2,5 кВА производится в горизонтальном положении.
  • ОСМР мощностью до 1 кВА включительно подходят как для вертикального, так и для горизонтального расположения.

Условия эксплуатации трансформаторов ОСМР:

  • Трансформатор ОСМР многоцелевого назначения используется для установки во влажных помещениях, и в комнатах, где присутствуют открытые металлические конструкции.
  • Требования безопасности соответствуют ГОСТ 12.2.007.2-75.
  • Класс защиты – 1 (по ГОСТ 12.2.007.0-75).
  • Класс пожарной безопасности по ГОСТ 12.1.004-91.
  • Температура окружающего воздуха: -40...+40°C.

Технические характеристики

Напряжение первичной обмотки 220 В, 380 В
Напряжение вторичной обмотки 5 В, 12 В, 14 В, 24 В, 29 В, 36 В, 42 В, 56 В, 110 В, 130 В, 220 В, 260 В
Климатическое исполнение (диапазон рабочих температур) и категория размещения У2, У3, УХЛ2, УХЛ3
Исполнение по степени защиты IP00

Структура обозначения, пример заказа

ОСМР
0,63
220/24
У3

Климатическое исполнение и категория размещения по ГОСТ 15150

220 В - напряжение первичной обмотки, 24 В - напряжение вторичной обмотки

Номинальная мощность, кВА

Однофазный сухой разделительный трансформатор многоцелевого назначения

Варианты исполнений

Модель

Мощность, кВА

Номинальное напряжение обмоток, В

Масса, кг

Габаритные размеры, мм

Первичной

Вторичной

ОСМР-0,02

0,02

380; 220

5; 12; 24; 296; 36; 42; 56; 110; 130; 220; 260

0,52

60х45х50

ОСМР-0,05

0,05

5; 12; 24; 296; 36; 42; 56; 110; 130; 220; 260

1

78х56х65

ОСМР-0,063

0,063

5; 12; 24; 296; 36; 42; 56; 110; 130; 220; 260

1,3

78х67х79

ОСМР-0,1

0,1

5; 12; 24; 296; 36; 42; 56; 110; 130; 220; 260

2,4

120х68х125

ОСМР-0,16

0,16

5; 12; 24; 296; 36; 42; 56; 110; 130; 220; 260

3,3

120х82х125

ОСМР-0,25

0,25

5; 12; 24; 296; 36; 42; 56; 110; 130; 220; 260

4,0

120х90х125

ОСМР-0,4

0,4

5; 12; 24; 296; 36; 42; 56; 110; 130; 220; 260

6,3

120х118х125

ОСМР-0,63

0,63

5; 12; 24; 296; 36; 42; 56; 110; 130; 220; 260

8,5

144х120х152

ОСМР-1,0 (1 катушка)

1,0

12; 24; 296; 36; 42; 56; 110; 130; 220; 260

11

180х117х185

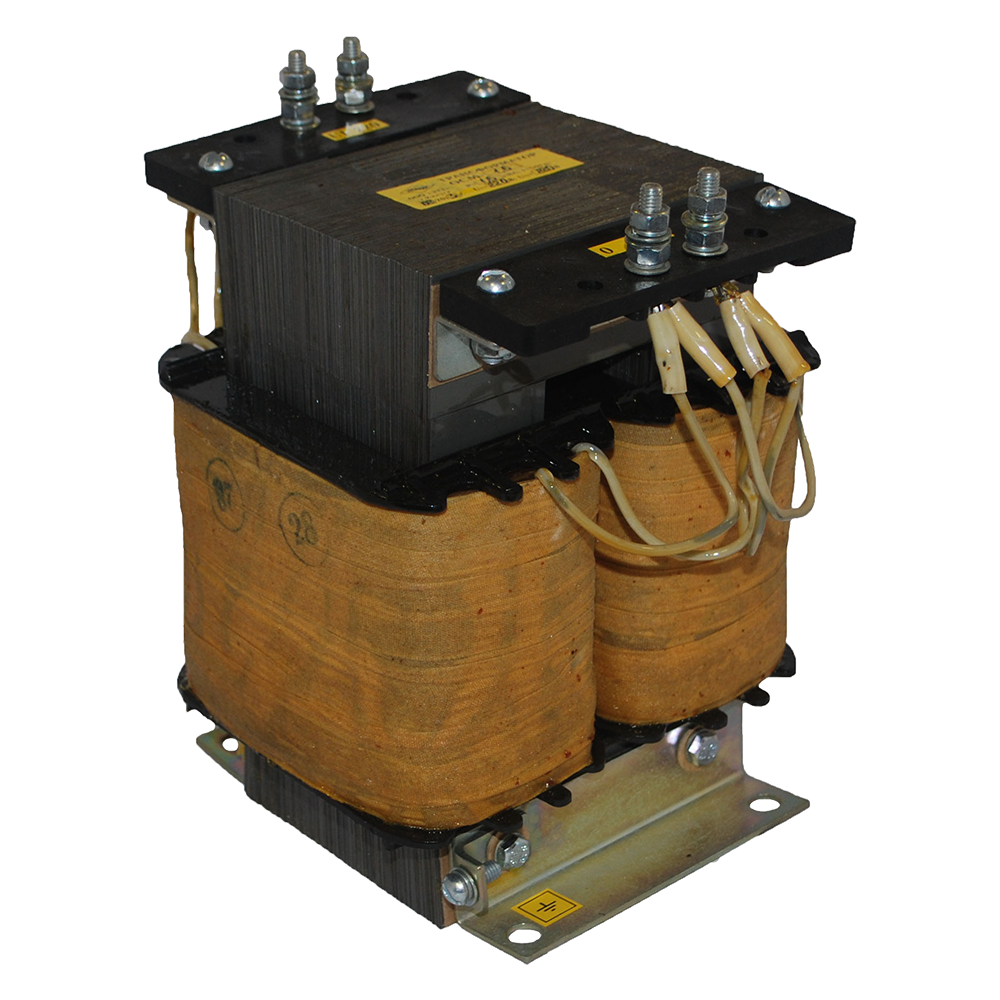

ОСМР-1,0 (2 катушки)

1,0

12; 24; 296; 36; 42; 56; 110; 130; 220; 260

12,5

160х200х220

ОСМР-1,6 (1 катушка)

1,6

12; 24; 296; 36; 42; 56; 110; 130; 220; 260

16,4

180х160х185

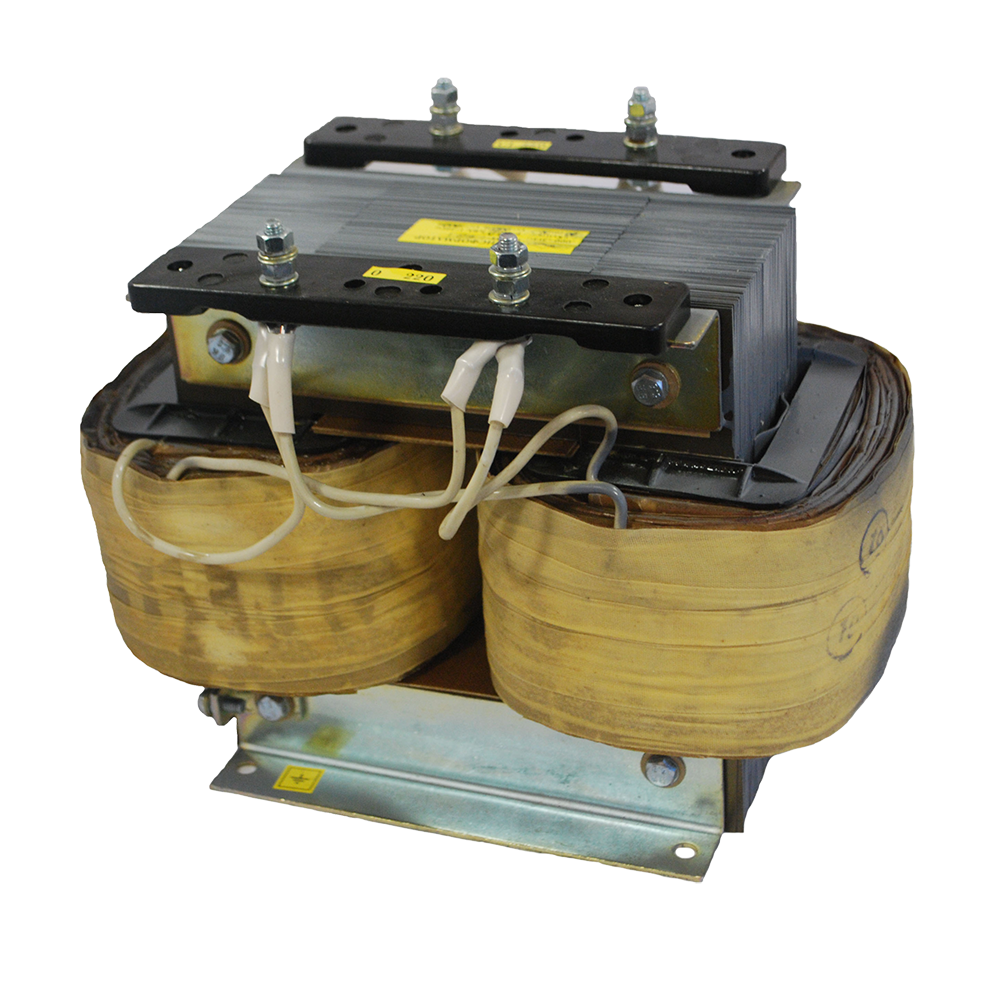

ОСМР-1,6 (2 катушки)

1,6

12; 24; 296; 36; 42; 56; 110; 130; 220; 260

17,6

160х200х220

ОСМР-2,5

2,5

12; 24; 29; 36; 42; 56; 110; 130; 220; 260

21

270х170х225

ОСМР-4,0

4,0

12; 24; 29; 36; 42; 56; 110; 130; 220; 260

33

270х220х230

ОСМР-5,0

5,0

24; 29; 36; 42; 56; 110; 130; 220; 260

34

290х240х230

ОСМР-6,3

6,3

24; 29; 36; 42; 56; 110; 130; 220; 260

40,5

275х250х280

ОСМР-7,0

7,0

24; 29; 36; 42; 56; 110; 130; 220; 260

55,5

290х260х320

ОСМР-8,0

8,0

24; 29; 36; 42; 56; 110; 130; 220; 260

60

2900х260х320

ОСМР-10,0

10,0

36; 42; 56; 110; 130; 220; 260

61,5

290х260х320

ОСМР-12,0

12,0

36; 42; 56; 110; 130; 220; 260

65

340х260х340

ОСМР-16,0

16,0

36; 42; 56; 110; 130; 220; 260

115

360х360х550

ОСМР-20,0

20,0

36; 42; 56; 110; 130; 220; 260

132

410х365х630

ОСМР-25,0

25,0

36; 42; 56; 110; 130; 220; 260

160

470х370х550

По требованию заказчика трансформаторы могут поставляться с любым сочетанием напряжений до 1000 В.

Стандартный комплект поставки

  • Трансформатор силовой разделительный типа ОСМР.
  • Техническое описание и инструкция по эксплуатации.
  • Паспорт.

Скачать документацию

ОСМР-1,0 кВт трансформатор разделительный. Паспорт.



Чтобы правильно подобрать силовые разделительные трансформаторы ОСМР, узнать стоимость ОСМР, купить трансформаторы ОСМР, вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте info@tdtransformator.ru.
