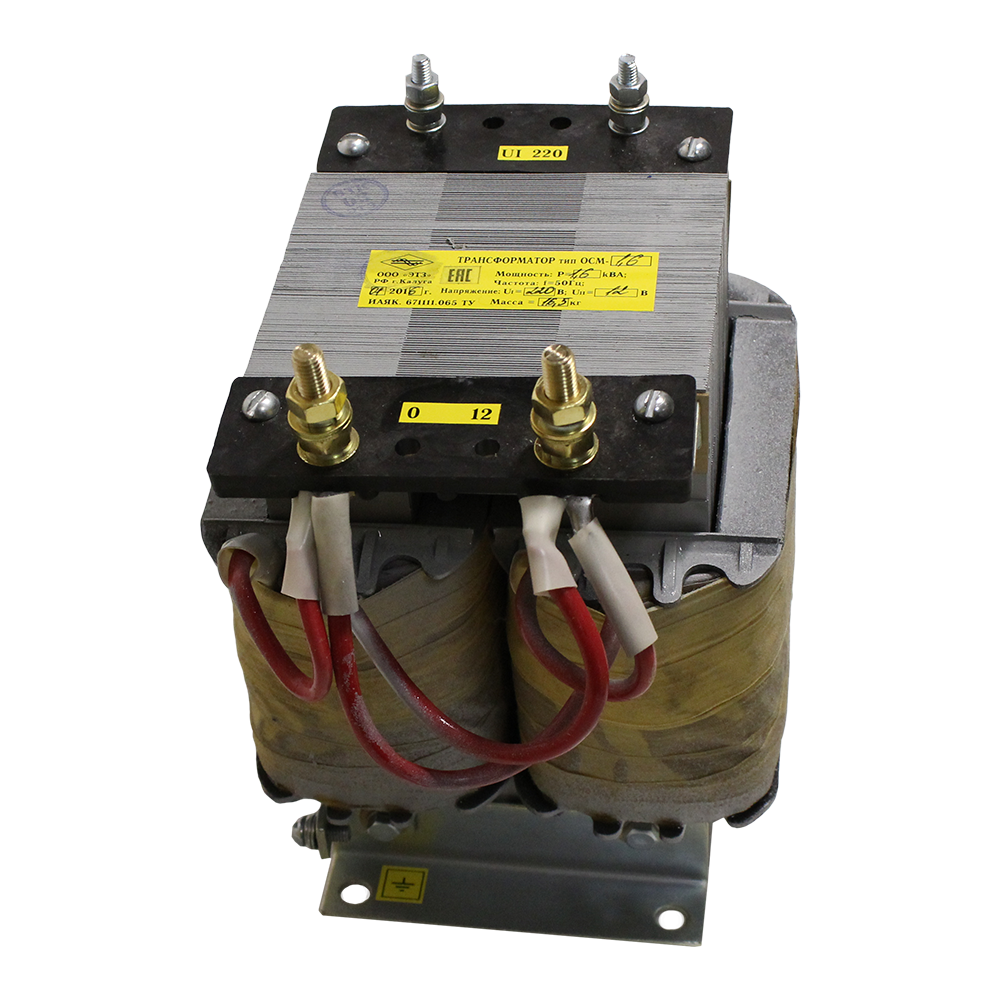

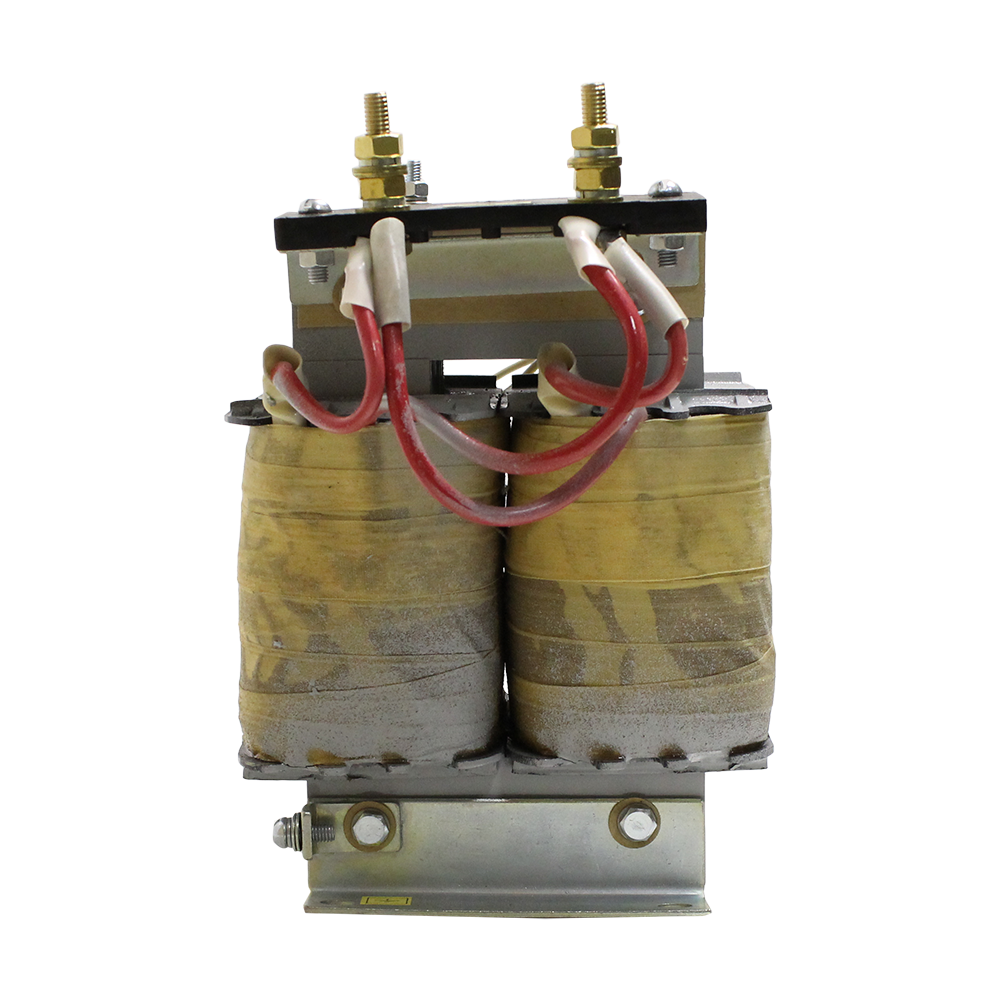

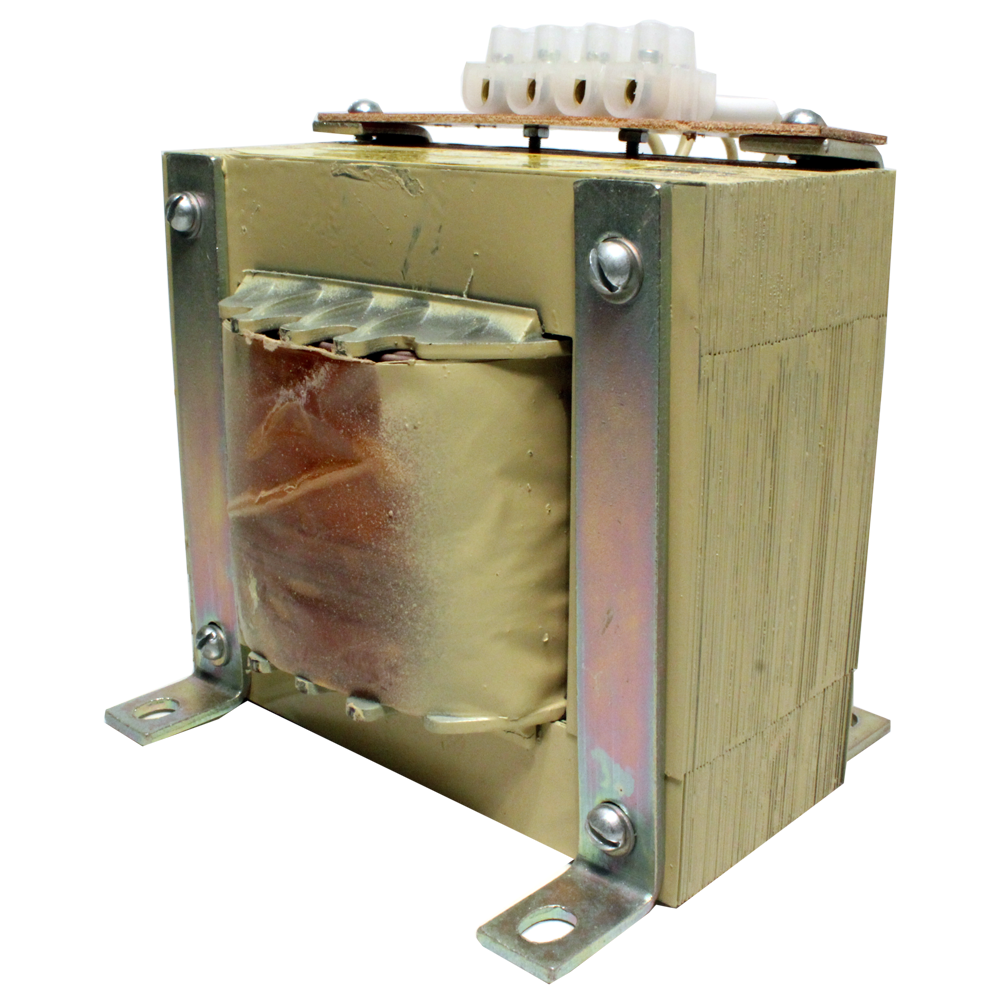

ОСМ, ОСМ1 трансформаторы силовые сухие многоцелевого назначения (ЭТЗ)

Скачать PDF

Тип трансформатора: Силовой

Номинальная мощность: 0,02 кВА, 0,05 кВА, 0,063 кВА, 0,1 кВА, 0,4 кВА, 0,16 кВА, 0,25 кВА, 0,63 кВА, 1,0 кВА, 1,6 кВА, 2,5 кВА, 3,0 кВА, 4,0 кВА, 5,0 кВА, 6,3 кВА, 10,0 кВА, 16,0 кВА, 20,0 кВА, 25,0 кВА, 30,0 кВА

Цена (без учета НДС): 616,80 - 126 730,80 руб.

Описание

Трансформаторы ОСМ и трансформаторы ОСМ1 используются для питания цепей управления, местного освещения, сигнализации, автоматики, и других установок общего назначения. Предназначены для включения в однофазную сеть переменного тока до 1000В, частотой 50 (60) Гц.

ОСМ расшифровывается как однофазный сухой трансформатор многоцелевого назначения. Трансформатор ОСМ1 - это видоизмененная конструкция ОСМ.

Конструкция трансформаторов ОСМ и ОСМ1

Охлаждение трансформатора – естественное воздушное. Магнитопровод приборов шихтованный, собранный из Ш-образных и замыкающих пластин электротехнической стали. Понижающие трансформаторы ОСМ и трансформаторы ОСМ1 мощностью 1,6 и 2,5 кВА устанавливаются в горизонтальном положении, а мощностью до 1 кВА включительно как в горизонтальном, так и в вертикальном положении.

Особенности трансформаторов ОСМ1 и ОСМ:

  • Полный установленный срок службы: не менее 12 лет при наработке не более 4000 часов в год.
  • Полный средний ресурс трансформаторов: не менее 40000 часов при номинальной нагрузке.
  • Температура эксплуатации: -40...+40°C.
  • Трансформаторы соответствуют требованиям пожарной безопасности по ГОСТ 12.1.004.
  • Конструкция трансформаторов соответствует требованиям безопасности ГОСТ 12.2.007.0; ГОСТ  12.2.007.2.

Технические характеристики

Напряжение первичной обмотки 220 В, 380 В, 660 В
Напряжение вторичной обмотки 5 В, 12 В, 14 В, 24 В, 29 В, 36 В, 42 В, 56 В, 110 В, 130 В, 220 В, 260 В
Номинальная частота 50 Гц, 60 Гц
Климатическое исполнение (диапазон рабочих температур) и категория размещения ОМ5, У2, У3, УХЛ2, УХЛ3
Исполнение по степени защиты IP00

Структура обозначения, пример заказа

ОСМ
0,63
220/12
У3

Климатическое исполнение и категория размещения по ГОСТ 15150

220 В - напряжение первичной обмотки, 12 В - напряжение вторичной обмотки

Номинальная мощность, кВА

Тип трансформатора: ОСМ или ОСМ1

Варианты исполнений


Наименование

Основные технические данные изделия

Масса,

кг

Габаритные размеры,

мм

(длина*ширина* высота)

Мощность,

кВА

Номинальное напряжение обмоток, В

Первичной

Вторичной

ОСМ-0,02
ОСМ1-0,02

0,02

660-380; 380; 220

5; 12; 24; 29; 36; 42; 56; 110; 130; 220; 260

0,52

60х45х50

ОСМ-0,05
ОСМ1-0,05

0,05

660-380; 380; 220

5; 12; 24; 29; 36; 42; 56; 110; 130; 220; 260

1

78х56х65

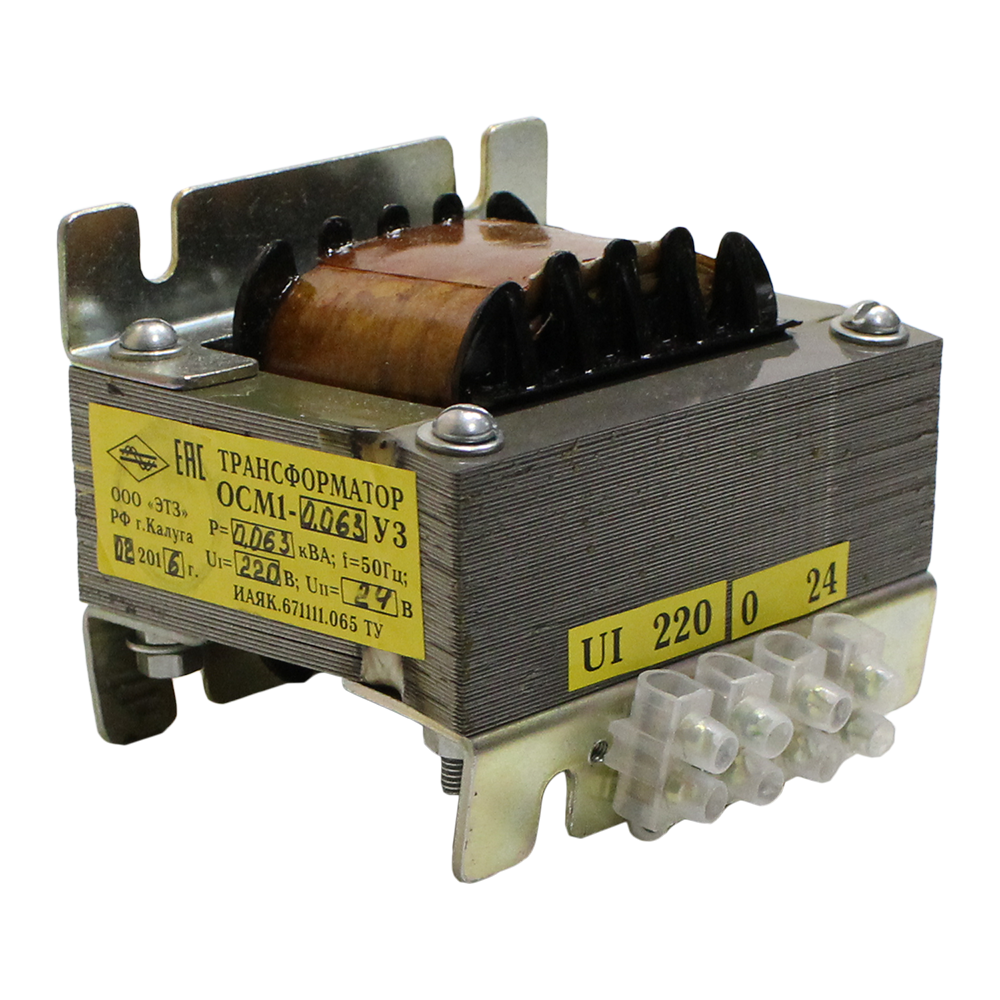

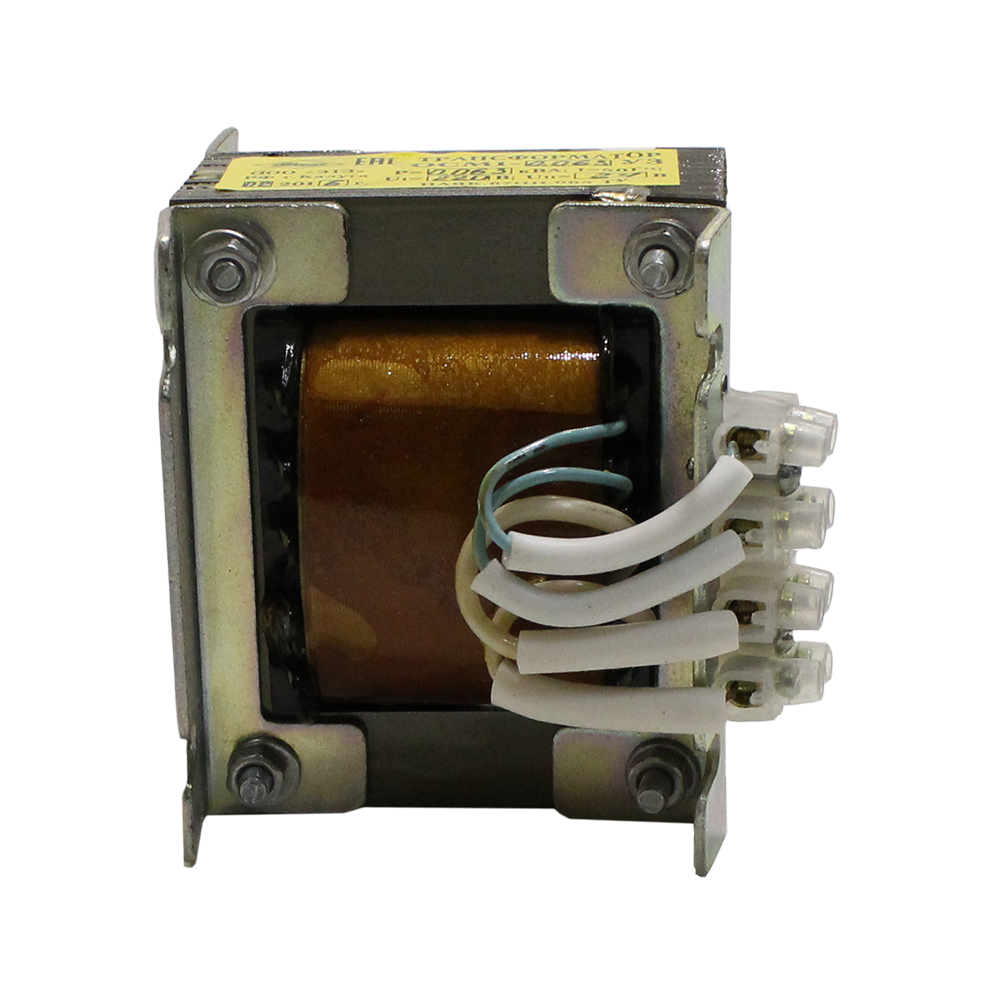

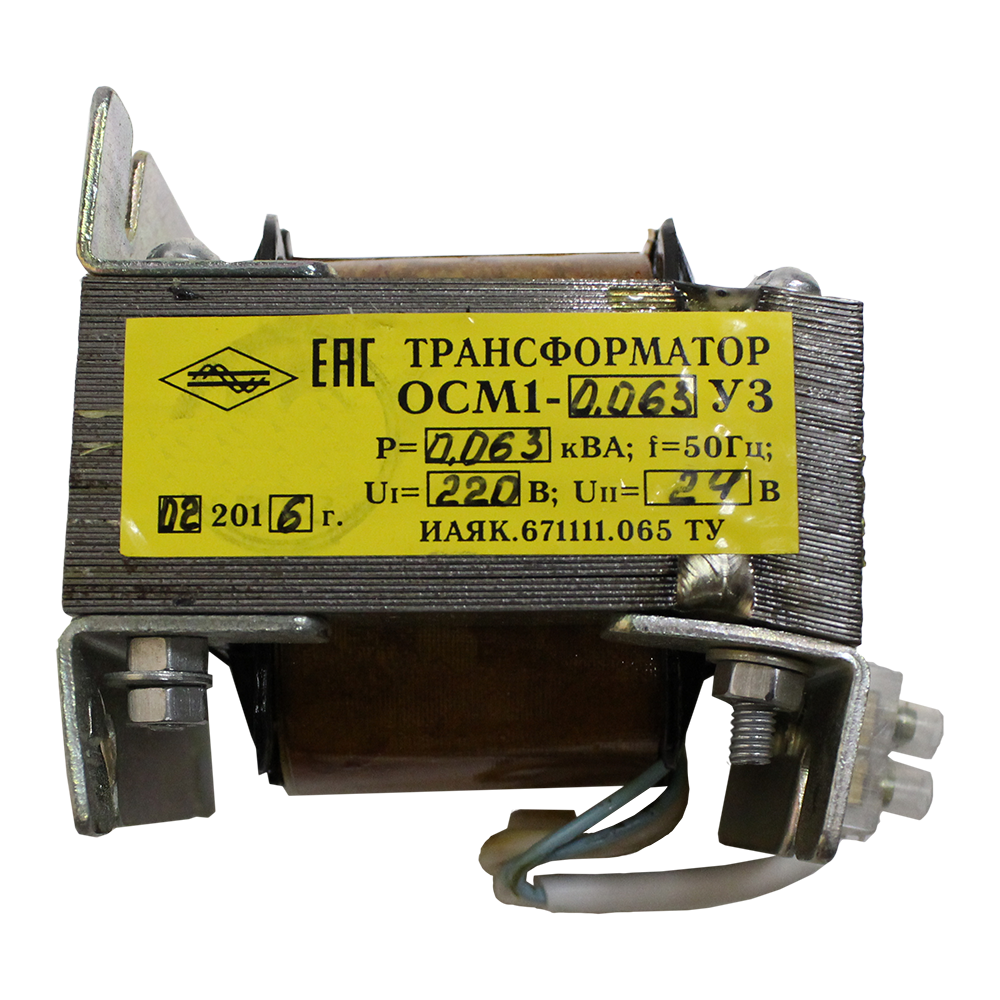

ОСМ-0,063
ОСМ1-0,063

0,063

660-380; 380; 220

5; 12; 24; 29; 36; 42; 56; 110; 130; 220; 260

1,3

78х67х79

ОСМ-0,1
ОСМ1-0,1

0,1

660-380; 380; 220

5; 12; 24; 29; 36; 42; 56; 110; 130; 220; 260

2,4

120х68х125

ОСМ-0,16
ОСМ1-0,16

0,16

660-380; 380; 220

5; 12; 24; 29; 36; 42; 56; 110; 130; 220; 260

3,3

120х82х125

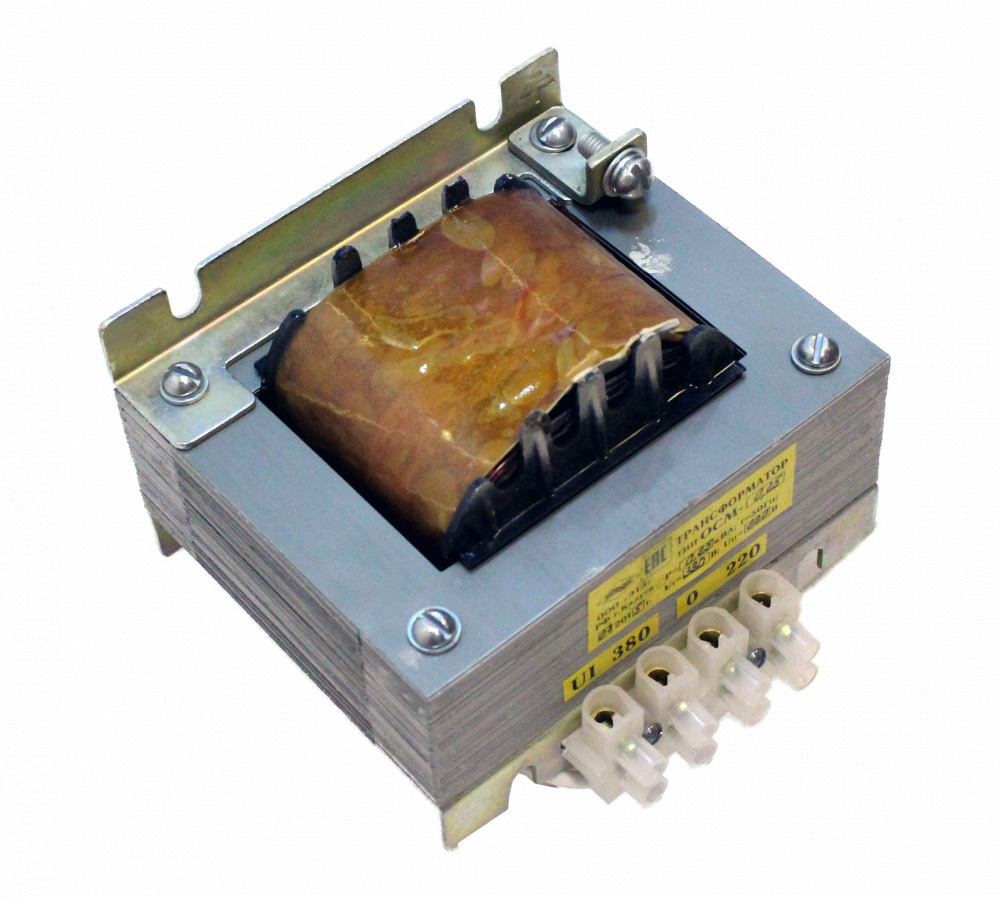

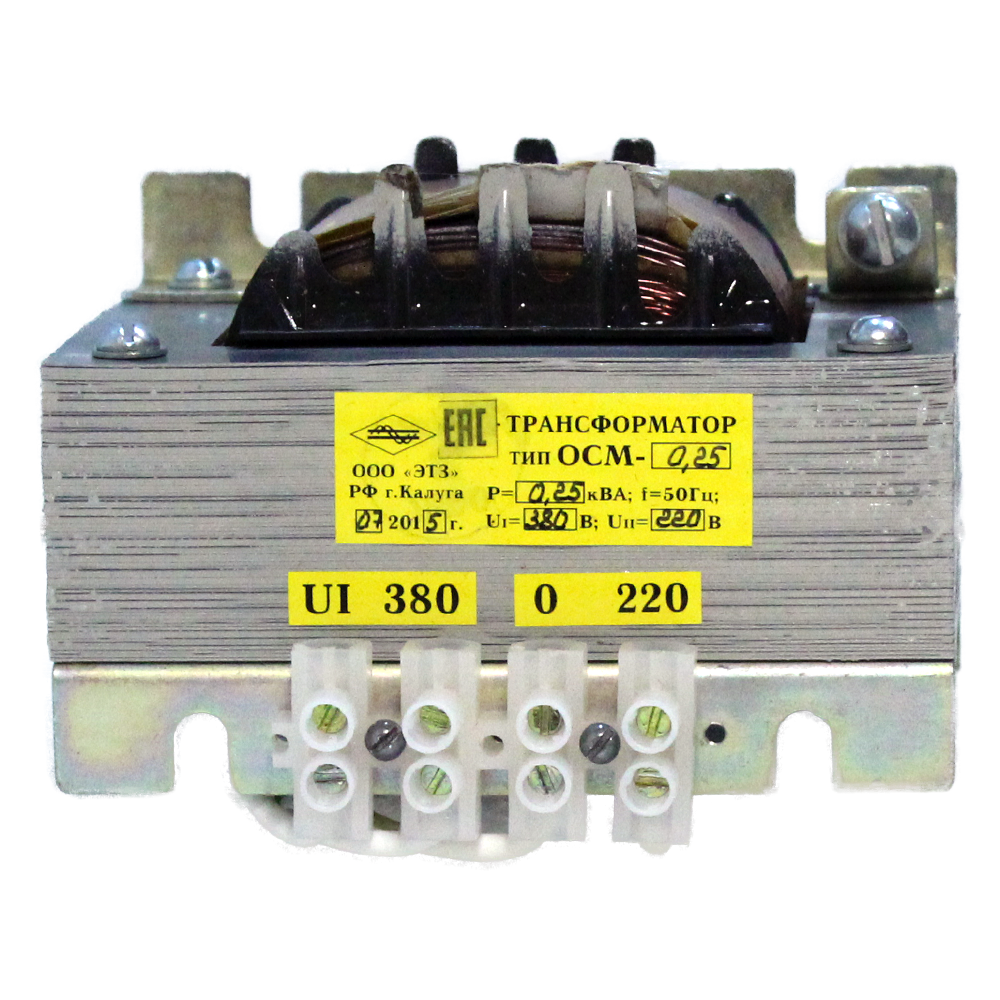

ОСМ-0,25
ОСМ1-0,25

0,25

660-380; 380; 220

5; 12; 24; 29; 36; 42; 56; 110; 130; 220; 260

4,0

120х90х125

ОСМ-0,4
ОСМ1-0,4

0,4

660-380; 380; 220

5; 12; 24; 29; 36; 42; 56; 110; 130; 220; 260

6,3

120х118х125

ОСМ-0,5
ОСМ1-0,5

0,5

660-380; 380; 220

5; 12; 24; 29; 36; 42; 56; 110; 130; 220; 260

8,5

144х120х152

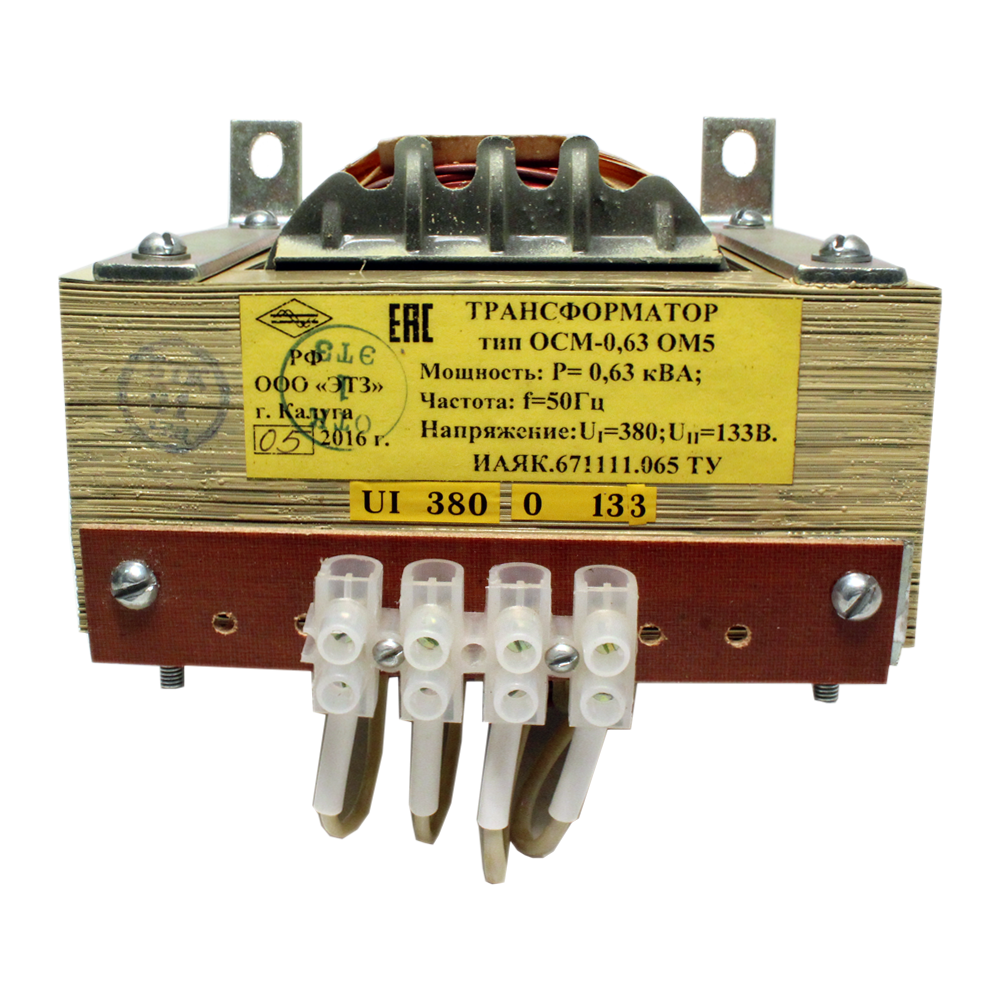

ОСМ-0,63
ОСМ1-0,63

0,63

660-380; 380; 220

5; 12; 24; 29; 36; 42; 56; 110; 130; 220; 260

8,5

144х120х152

ОСМ-1,0
ОСМ1-1,0

1,0

660-380; 380; 220

12; 24; 29; 36; 42; 56; 110; 130; 220; 260

11

12,5

180х117х185 (1 кат.)

160х180х220 (2 кат.)

ОСМ-1,6
ОСМ1-1,6

1,6

660-380; 380; 220

12; 24; 29; 36; 42; 56; 110; 130; 220; 260

16,4

17,6

180х160х185 (1 кат.)

160х200х220 (2 кат.)

ОСМ-2,5
ОСМ1-2,5

2,5

660-380; 380; 220

12; 24; 29; 36; 42; 56; 110; 130; 220; 260

21

270х170х225

ОСМ-3,0
ОСМ1-3,0

3,0

660-380; 380; 220

12; 24; 29; 36; 42; 56; 110; 130; 220; 260

23

280х170х225

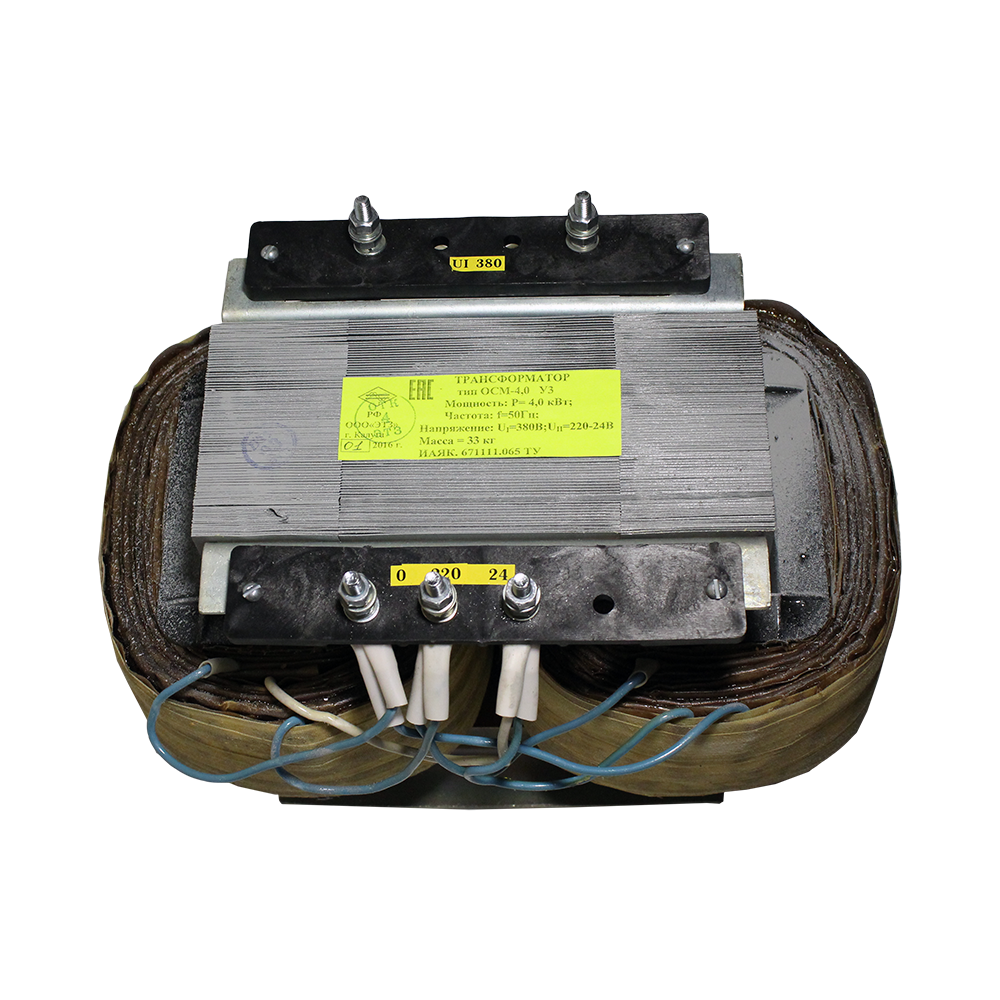

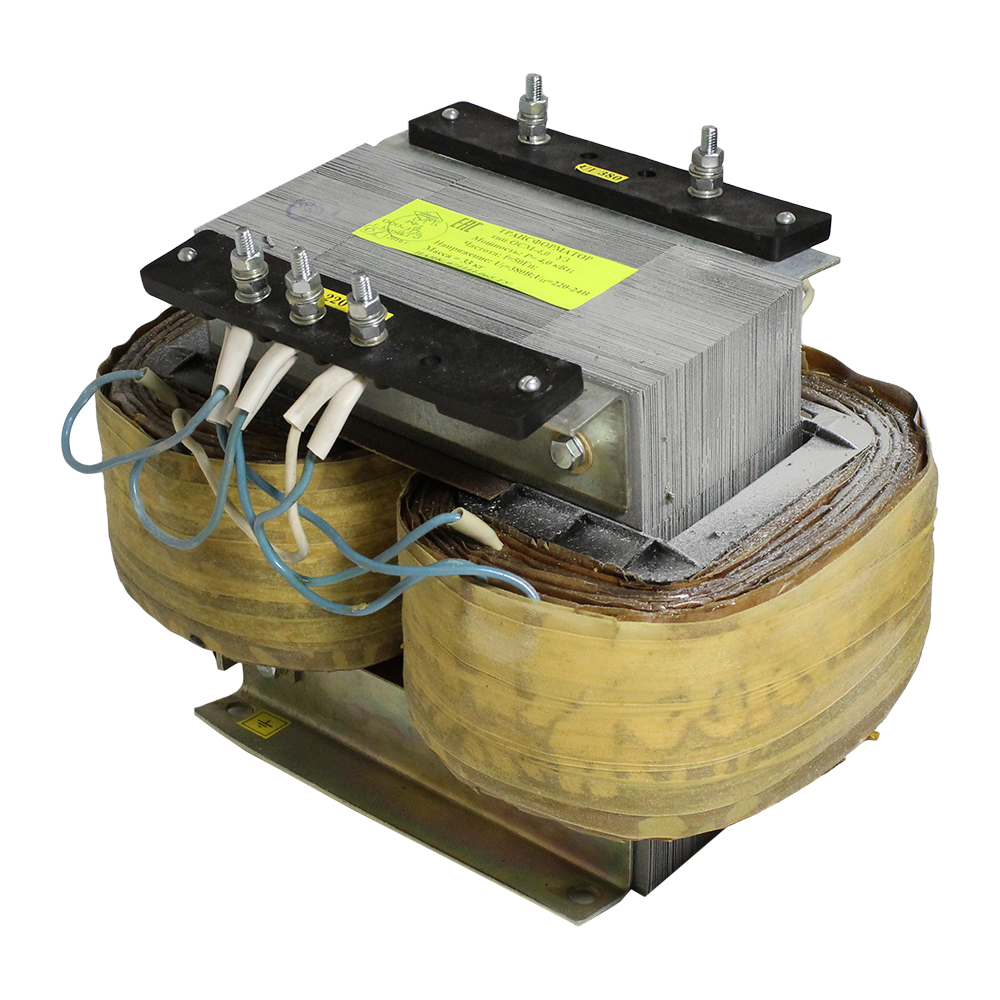

ОСМ-4,0
ОСМ1-4,0

4,0

660-380; 380- 220

12; 24; 29; 36; 42; 56; 110; 130; 220; 260

33

270х220х230

ОСМ-5,0
ОСМ1-5,0

5,0

660-380; 380-220

24; 29; 36; 42; 56; 110;  130; 220; 260

36,5

290х240х230

ОСМ-6,3
ОСМ1-6,3

6,3

660-380; 380- 220

24; 29; 36; 42; 56; 110; 130; 220; 260

40,5

275х250х280

ОСМ-7,0
ОСМ1-7,0

7,0

660-380; 380-220

24; 29; 36; 42; 56; 110; 130; 220; 260

55,5

290х260х320

ОСМ-10,0
ОСМ1-10,0

10,0

660-380; 380-220

24; 29; 36; 42; 56; 110; 130; 220; 260

61,5

290х260х320

ОСМ-12,0
ОСМ1-12,0

12,0

660-380; 380-220

36; 42; 56; 110; 130; 220; 260

65

340х260х320

ОСМ-16,0
ОСМ1-16,0

16,0

660-380; 380-220

36; 42; 56; 110; 130; 220;260

115

360х365х550

ОСМ-20,0
ОСМ1-20,0

20,0

660-380; 380-220

36; 42; 56; 110; 130; 220;260

132

410х365х630

ОСМ-25,0
ОСМ1-25,0

25,0

660-380; 380-220

36; 42; 56; 110; 130; 220;260

160

470х365х630

ОСМ-30,0
ОСМ1-30,0

30,0

660-380; 380-220

36; 42; 56; 110; 130; 220;260

162

470х365х630

Примечания:
1. Возможно изготовление с другими вариантами напряжения по заказу.
2 В трансформаторах ОСМ и трансформаторах ОСМ1 с мощностью 0,02; 0,05 и 0,63 кВА по требованию заказчика обмотки могут быть залиты специальным электротехническим компаундом, предотвращающим попадание в них воды (трансформаторы герметизированные ОСМ (Г)).
3. Трансформаторы с мощностью 0,02; 0,05; 0,63 могут быть полностью помещены в корпус, изготовленный из стеклонаполненного армамида, и залиты специальным электротехническим компаундом, что обеспечивает полную защиту магнитопровода и обмоток от воздействия вредных факторов окружающей среды (трансформаторы с улучшенной герметизацией ОСМ (ГВ)).

Стандартный комплект поставки

  • Трансформатор ОСМ (трансформатор ОСМ1).
  • Техническое описание и инструкция по эксплуатации.
  • Паспорт.

Скачать документацию

ОСО, ОСМ, ОСЗМ трансформаторы однофазные сухие. Руководство по эксплуатации.

ОСМ1-0,4 трансформаторы силовые сухие. Паспорт.



Чтобы правильно подобрать силовые трансформаторы ОСМ, узнать стоимость трансформаторов ОСМ1, купить трансформаторы ОСМ1 или трансформаторы ОСМ, вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте info@tdtransformator.ru.
