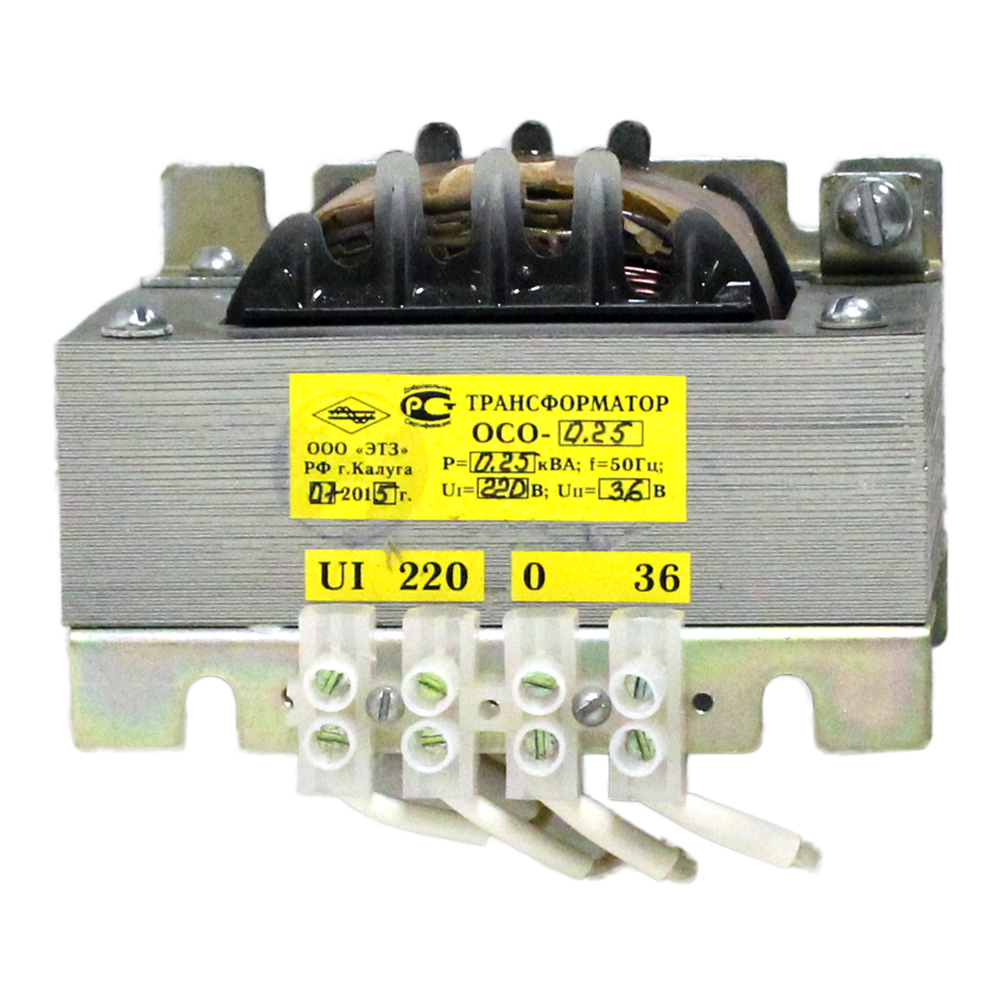

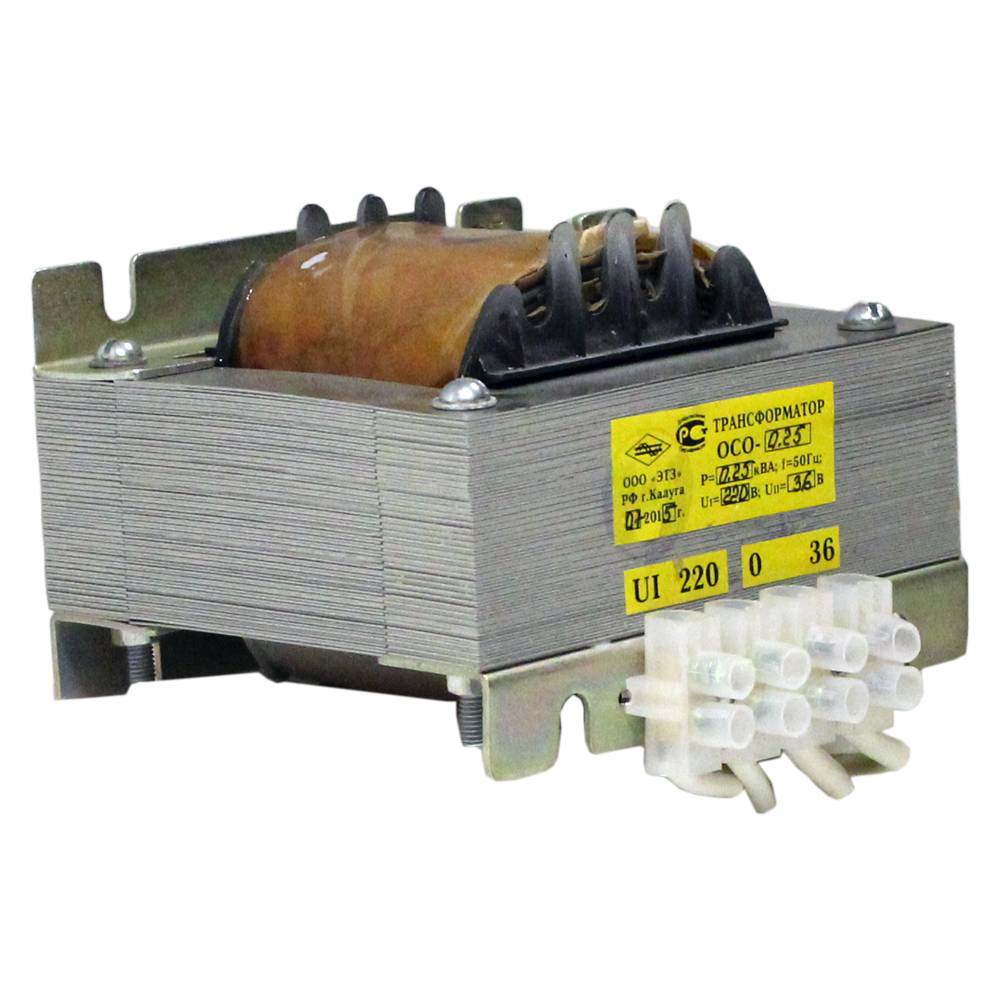

ОСО трансформаторы силовые сухие понижающие (ЭТЗ)

Скачать PDF

Тип трансформатора: Силовой

Номинальная мощность: 0,4 кВА, 0,5 кВА, 0,25 кВА, 0,63 кВА

Материал обмотки: Медная

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): 2 040,00 - 10 900,80 руб.

Описание

Понижающие однофазные сухие трансформаторы ОСО предназначены для питания местного освещения и прочих осветительных устройств, электроинструмента: паяльников, нагревателей и других приборов. Используются для понижения напряжения с 660, 380, 220 или 127 до необходимых значений. Применяются на производственных зонах предприятий различной направленности.

Трансформаторы ОСО используются в закрытых помещениях, при условиях, не опасных по пыли, газу, не подвергающихся резким изменениям температуры и воздействию солнечной радиации.

Конструкция трансформаторов ОСО

Трансформаторы ОСО имеют в своем составе магнитопровод из электротехнической стали с медными обмотками, крепежные уголки и панель с болтовыми соединителями или зажимами, необходимыми для присоединения выводов обмоток и кабелей сетей высшего и низшего напряжений. Питающая сеть подключается непосредственно к контактной панели.

Технические характеристики

Напряжение первичной обмотки 127 В, 220 В, 380 В, 660 В
Напряжение вторичной обмотки 12 В, 24 В, 36 В, 42 В, 110 В, 127 В, 220 В
Номинальная частота 50 Гц
Климатическое исполнение (диапазон рабочих температур) и категория размещения У2, У3, УХЛ2, УХЛ3
Исполнение по степени защиты IP00
Вес 4,0...8,5 кг

Структура обозначения, пример заказа

ОСО
0,5
380 / 24
УХЛ2

Климатическое исполнение и категория размещения

Напряжение первичной / вторичной обмоток, В

Номинальная мощность, кВА

Однофазный сухой трансформатор для местного освещения

Варианты исполнений

Модель

Номинальная мощность, кВА

Номинальное напряжение обмоток, В

Масса, кг

Габаритные размеры, мм

Первичной

Вторичной

ОСО-0,25

0,25

660; 380; 220; 127

220; 127; 110; 42; 36; 24; 12

4,0

120х105х120

ОСО-0,4

0,4

6,3

120х130х120

ОСО-0,5

0,5

8,1

150х130х160

ОСО-0,63

0,63

8,5

150х130х160

ОСО-1,0

1,0

11,0

180х117х185

ОСО-1,6

1,6

16,4

180х160х185

ОСО-2,5

2,5

21

270х170х225

Стандартный комплект поставки

  • Трансформаторы силовые сухие понижающие ОСО.
  • Паспорт.

Скачать документацию

ОСО, ОСМ, ОСЗМ трансформаторы однофазные сухие. Руководство по эксплуатации.



Чтобы правильно подобрать силовые трансформаторы ОСО, узнать стоимость трансформаторов ОСО, купить трансформаторы ОСО, вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте info@tdtransformator.ru.
